管道保温刷油计算公式

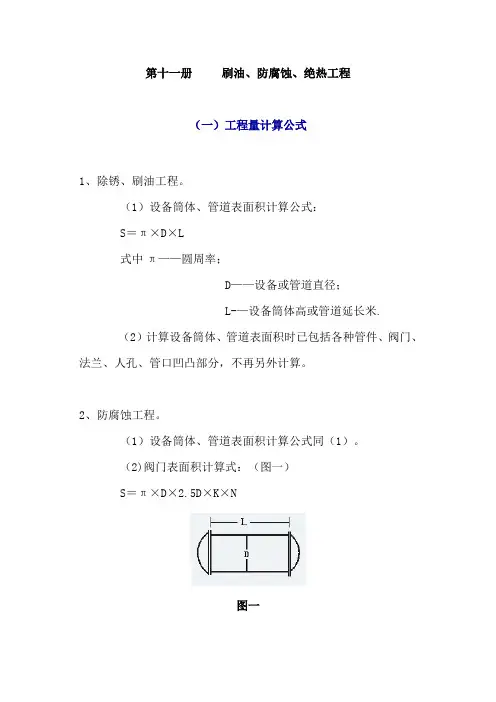

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

（1）设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L-—设备筒体高或管道延长米.（2）计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

（1）设备筒体、管道表面积计算公式同（1）。

（2)阀门表面积计算式：（图一）S＝π×D×2.5D×K×N图一式中D——直径；K--1。

05；N-—阀门个数。

(3）弯头表面积计算式：（图二)图二S＝π×D×1。

5D×K×2π×N／B式中D——直径；K——1.05；N-—弯头个数；B值取定为：90°弯头B＝4；45°弯头B＝8。

（4）法兰表面积计算式：(图三）S＝π×D×1。

5D×K×N图三式中D——直径;K—-1。

05；N—-法兰个数。

（5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×（D＋A）×A式中D——直径；A-—法兰翻边宽。

(6)带封头的设备防腐（或刷油）工程量计算式:(图五)图五S＝L×π×D+（D[]22）×π×1.5×N式中N——封头个数；1.5—-系数值。

3、绝热工程量。

(1）设备筒体或管道绝热、防潮和保护层计算公式：V＝π×（D＋1。

033δ）×1.033δS＝π×（D＋2.1δ＋0.0082）×L图五式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长；0。

0082-—捆扎线直径或钢带厚。

(2）伴热管道绝热工程量计算式：①单管伴热或双管伴热（管径相同，夹角小于90°时)。

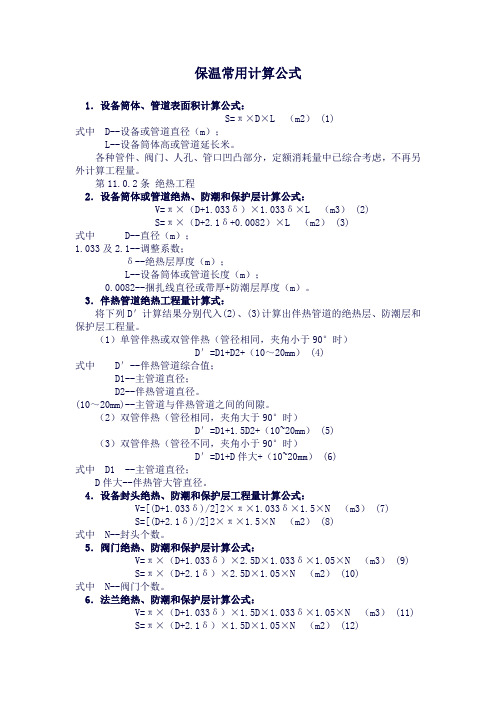

保温常用计算公式1．设备筒体、管道表面积计算公式：S=π×D×L （m2） (1)式中D--设备或管道直径（m）；L--设备筒体高或管道延长米。

各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。

第11.0.2条绝热工程2．设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L （m3） (2)S=π×（D+2.1δ+0.0082）×L （m2） (3)式中D--直径（m）；1.033及2.1--调整系数；δ--绝热层厚度（m）；L--设备筒体或管道长度（m）；0.0082--捆扎线直径或带厚+防潮层厚度（m）。

3．伴热管道绝热工程量计算式：将下列D＇计算结果分别代入(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。

（1）单管伴热或双管伴热（管径相同，夹角小于90°时）D′=D1+D2+（10～20mm） (4)式中D′--伴热管道综合值；D1--主管道直径；D2--伴热管道直径。

(10～20mm)--主管道与伴热管道之间的间隙。

（2）双管伴热（管径相同，夹角大于90°时）D′=D1+1.5D2+（10~20mm） (5)（3）双管伴热（管径不同，夹角小于90°时）D′=D1+D伴大+（10~20mm） (6)式中D1 --主管道直径；D伴大--伴热管大管直径。

4．设备封头绝热、防潮和保护层工程量计算公式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （m3） (7)S=[(D+2.1δ)/2]2×π×1.5×N （m2） (8)式中N--封头个数。

5．阀门绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3） (9)S=π×（D+2.1δ）×2.5D×1.05×N （m2） (10)式中N--阀门个数。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

刷油、防腐蚀、绝热工程分册说明一、C.N 《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量检评标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

主要依据的标准和规范有：1.《设备及管道保温技术通则》GB4272-９３；2.《工业设备及管道绝热工程施工规范》GB５０126-２００8；3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；4.《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96；5.《石油化工企业设备与管道涂料防腐设计与施工规程》SHJ22-90。

三、一般钢结构（包括吊、支、托架、梯子、栏杆、平台）、管廊钢结构以“100kg”为计量单位；大于400mm型钢及Ｈ型钢制结构以“10m2”为计量单位，按展开面积计算。

四、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％。

(1)刷油工程：按人工费的8％；(2)防腐蚀工程：按人工费的12％；(3)绝热工程：按人工费的20％。

2.超高降效增加费，以设计标高正负零为准，当安装高度超过±6.00m时，超过部分人工和机械分别乘以下表系数：操作高度20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上系数0.300.400.500.600.700.800.901.00工程量计算规则一、工程量计算公式：（一）除锈、刷油工程１.设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率;D——设备或管道直径；L——设备筒体高或管道延长米。

２.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

[HT5H]（二）防腐蚀工程：１.设备筒体、管道表面积计算公式同(1)。

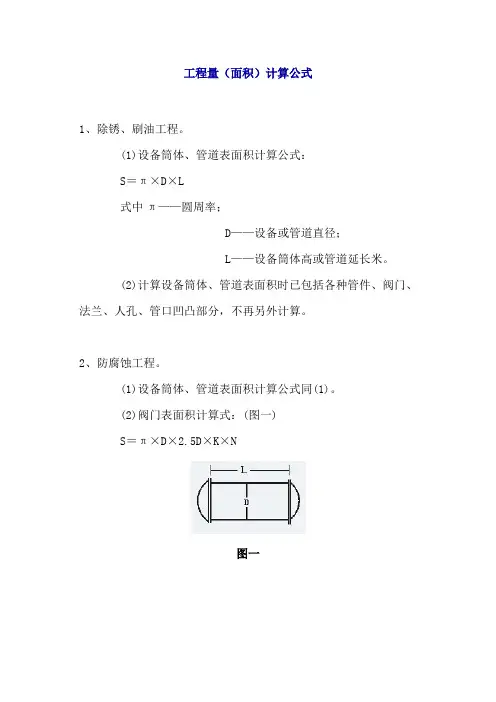

工程量（面积）计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

1.第十一册刷油、防腐蚀、绝热工程2.3.（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)4.图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N5.图三式中D——直径；K——；N——法兰个数。

6.7. (5)设备和管道法兰翻边防腐蚀工程量计算式：(图四) 8.9.图410.11. S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)12.图五13.？14. S＝L×π×D+(D[]22)×π××N15.式中N——封头个数；16.——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

《湖南省安装工程消耗量标准》计算规则－第十一册刷油、防腐蚀、绝热工程第一章工程量计算公式第11。

1.1条除锈、刷油、防腐蚀工程一、除锈刷油工程1．设备筒体、管道表面积计算公式：S＝π×D×L （1）式中:S——-—设备筒体、管道表面积（m2）；D———-设备筒体、管道直径（m）；L———-设备筒体、管道长度（m)；π—-——圆周率,取3。

14（以下不注)。

2．设备筒体、管道长度的确定，已包括阀门、法兰、人孔、管接口在内,不扣除也不另行计算。

二、防腐蚀工程1．设备筒体、管道表面积计算公式同式(1）.2．阀门表面积计算公式：S＝π×D×2.5D×K （2)式中：S————阀门表面积(m2)；D-—-—阀门的公称直径（m）；K————阀门表面积计算系数，取1.05。

3．法兰表面积计算公式：S＝π×D×1。

5D×K （3)式中：S——-—法兰表面积（m2）;D————法兰公称直径(m）;K—-——法兰表面积计算系数,取1.05。

4．管道弯头表面积计算公式：S＝3πD×πD/B （4）式中：S——-—弯头表面积；（m2）；D————弯头管外直径(m)；B—-——弯头角度计算系数，90°弯头B＝4,45°弯头B=8。

5．设备管道法兰翻边部位防腐蚀面积计算公式：S＝π×（D＋A)×A （5）式中：S———- 法兰翻边部位面积（m2）；A--——法兰翻边宽（m）;D-———法兰公称直径（m）6．设备封头表面积计算公式:S＝〔〕2×π×1。

6×N （6）式中：S —-——设备封头表面积(m2）;D———-设备外直径（m）；1.6-———设备封头表面积计算系数；N————设备封头个数.7．带封头设备的表面积计算公式：S＝π×D×L＋〔〕2×π×1.6×N （7）式中：S————带封头设备的表面积，（m2）；D-———设备的外径，(m)；L———-带封头设备筒体直段长，（m）;1。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N图三式中D——直径；K——；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

管道面积、重量-计算公式-CAL-FENGHAI.-(YICAI)-Company One1工程量（面积）计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式： S＝π×D×L 式中π——圆周率； D——设备或管道直径； L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一) S＝π×D××K×N图一式中D——直径； K——； N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B 式中D——直径； K——； N——弯头个数； B 值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三) S＝π×D××K×N图三式中D——直径； K——； N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径； A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N 式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

工程量〔面积〕计算公式1、除锈、刷油工程。

(1)设备筒体、管道外表积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道外表积时已包括各种管件、阀门、法兰、人孔、管口凹凸局部，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道外表积计算公式同(1)。

(2)阀门外表积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头外表积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰外表积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径一样，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
