计算机网络配置管理案例分析

大型企业网络案例案例名称：ABC国际电子集团网络架构优化案例一、背景介绍ABC国际电子集团是一家大型电子制造企业，业务覆盖世界各地，拥有多家分支机构。

随着公司业务的快速发展，原有的网络架构已经无法满足企业发展的需求，出现了一系列问题，例如网络瓶颈、安全性不高、扩展性差等。

为了进一步提高企业网络的性能和稳定性，ABC国际电子集团决定进行网络架构优化。

二、问题分析1.网络瓶颈：原有网络架构中存在瓶颈，导致数据传输速度慢，影响了业务的处理效率。

2.网络安全性不高：原有网络架构中的安全机制不够完善，容易受到外部攻击和内部泄露的威胁。

3.扩展性差：原有网络架构无法满足企业快速扩展的需求，无法有效支持新业务的接入。

三、解决方案1.优化网络拓扑结构：通过重新规划网络拓扑结构，合理划分子网，减少网络传输跳数，提高数据传输速度。

2.升级网络设备：对原有的网络设备进行升级，增加带宽和处理能力，提升网络传输速度和处理效率。

3.引入安全设备：在企业网络中引入防火墙、入侵检测系统、VPN等安全设备，加强网络的安全性，有效防范外部攻击和内部泄露。

4.实施灵活的网络架构设计：通过采用虚拟化、云计算等技术，构建灵活的网络架构，提高网络的扩展性。

5.优化网络管理：通过引入网络管理系统，实现集中管理和监控，及时发现和解决网络问题，提高网络的稳定性和可靠性。

四、实施过程1.规划网络架构：由专业网络顾问团队进行网络规划，设计合理的网络拓扑结构和子网划分方案。

2.设备升级：根据规划方案，对网络设备进行升级，增加带宽和处理能力。

3.安全设备部署：根据安全性需求，部署防火墙、入侵检测系统和VPN等安全设备。

4.网络架构设计：由专业网络工程师设计灵活的网络架构，结合虚拟化和云计算技术。

5.部署网络管理系统：引入网络管理系统，实现集中管理和监控。

五、效果评估1.网络传输速度提升：经过优化后，网络瓶颈问题得到缓解，数据传输速度明显提高，提升了业务处理效率。

网络计划应用实例
某公司需要建立一个集中式网络结构,公司总部和4个办公室分别位于不同的地点。

网络规划要求:
1. 总部和4个办公室之间采用光纤线缆进行连接,保证100以上带宽;
2. 每个办公室部署24台台式机和5台服务器,总部部署48台台式机和10台服务器;
3. 使用路由器和交换机进行网络设备部署;
4. 总部和每个办公室各自划分一个子网,划分子网时需要考虑未来网络规模的扩展;
5. 总部设置服务器,实现远程访问。

按照上述要求,我们给出如下网络方案:
1. 采用光纤将总部和4个办公室相连,保证总带宽大于100。

2. 每个办公室采用一台24口以上交换机,总部采用两台48口以上交换机相连。

3. 总部子网192.168.1.0/24,4个办公室子网分别为192.168.2.0/24、192.168.3.0/24、192.168.
4.0/24、192.168.
5.0/24。

4. 在总部设置一台路由器连接各个办公室,设置服务器实现远程访问。

5. 按规划布设各种网络设备和线缆。

以上网络布置应是能满足公司目前和未来网络需求的方案。

以后如需要扩展,还可以扩展子网或增加更高规格的网络设备。

计算机网络管理实验报告指导老师：实验1网络配置与网络管理系统的使用实验结果分析： 1. 构建实验网络环境参照下图描述的网络拓扑构建实验网络环境。

(注意计算机与路由器是用交叉线相联,而路由器和交换机、交换机和计算机用直通线相联)Cisco 2950交换机Quidway R2621路由器直通线交叉线直通线以太网口0: 192.0.1.1/24以太网口1:192.0.0.1/24192.0.1.2/24网关:192.0.1.1安装SNMPc,网络管理站192.0.0.2/24(二层交换机可不需IP地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构2. 配置各设备的网络参数并启用网管功能：为了配置路由器或交换机，用配置串口线将计算机的COM 口与网络设备的Console 口相连，然后运行超级终端软件(端口设置需还原为默认值)。

(1) 配置Cisco 2950交换机 1、配置IP 地址两层交换机在转发数据时是不需要IP 地址的，但为了交换机要能够被网管，要给它标识一个管理IP 地址，默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。

命令如下： a 、 进入全局模式: Switch> enablePassword: cs608 (如果需要密码的话)Switch# configure terminalb、进入VLAN 1接口模式: Switch(config)#interface vlan 1c、配置管理IP地址: Switch(config-if) #ip address 192.0.0.2 255.255.255.0如果当前VLAN 1不是管理VLAN ，只需将上面命令的vlan的号码换成管理VLAN 的号码即可。

（显示所有VLAN的信息：Switch#show vlan brief）2、打开SNMP协议a、退入到全局配置模式: Switch(config-if)#exitb、配置只读的Community，一般设备默认的只读Community名为publicSwitch(config)#snmp-server community public roc、配置可写的Community，一般设备默认的可读可写Community名为privateSwitch(config)#snmp-server community private rw(注意：前面SNMPc7管理站安装时设置的Community名为public，因此管理站对此设备具有的管理权限为只读。

网络安全管理制度中的网络安全事件案例分析随着信息技术的迅猛发展和互联网的普及应用，网络安全问题变得日益突出。

为了保护网络的安全，各个机构纷纷制定了网络安全管理制度。

然而，即使有这样的管理制度，仍然会发生各种各样的网络安全事件。

本文将通过对网络安全事件案例的分析，探讨网络安全管理制度中存在的问题及改进措施。

案例一：xx公司的数据泄露事件2018年，xx公司的核心数据库因一名内部员工的疏忽操作，导致数据泄露。

该员工的电脑被不明身份的黑客入侵，黑客获取了大量包含客户个人信息的数据库文件，并以高价出售。

该事件引起了广泛关注，给xx公司带来了巨大的声誉损失和经济损失。

分析：该事件暴露出xx公司网络安全管理制度存在的几个问题。

首先，内部员工的网络安全意识和防范意识不足，缺乏对数据保护的重视。

其次，网络安全管理制度中的访问控制机制不严密，黑客可以通过控制员工电脑实施数据窃取。

最后，网络安全事件的及时检测和响应机制不够完善，黑客的入侵行为未能及时发现和遏制。

改进措施：为了防止类似事件的再次发生，xx公司应加强员工的网络安全意识教育和培训，提高他们的防范意识。

此外，应完善访问控制机制，对员工访问权限进行精确控制，限制员工的数据访问权限。

同时，建立健全的网络安全事件监测和响应机制，及时发现和处理异常行为，确保网络安全。

案例二：xx银行的黑客攻击事件2019年，xx银行遭遇了一次有组织的黑客攻击事件。

黑客通过利用银行系统的漏洞，成功进入了银行的服务器，并获取了大量客户的账户信息。

黑客利用这些账户信息进行恶意转账和盗窃，给银行和客户带来了巨大的经济损失和信任危机。

分析：xx银行的网络安全管理制度存在的问题主要包括系统漏洞未能及时修补、网络监测和预警机制不完善以及网络入侵响应机制不及时。

这些问题为黑客攻击提供了可乘之机，导致了该事件的发生。

改进措施：为了提升网络的安全性，xx银行应加强对系统漏洞的修补和更新，确保网络系统的安全性。

计算机网络技术的实战案例计算机网络技术的广泛应用，推动了现代社会的快速发展。

在各个领域，计算机网络技术的实战案例都发挥着重要作用。

本文将介绍几个实际案例，展示计算机网络技术的应用和价值。

一、智能家居系统的网络连接智能家居系统是近年来兴起的一种新型家庭生活方式，其中计算机网络技术是其必不可少的组成部分。

通过网络连接，智能家居系统可以实现家庭设备的控制和信息交互。

例如，通过智能手机上的应用程序，家庭主人可以随时随地控制家里的灯光、空调、电视等设备，实现远程操控的便利。

同时，智能家居系统还能够收集各个设备的使用数据，为用户提供智能化的推荐和管理服务。

这个案例充分展示了计算机网络技术在日常生活中的实际应用，使人们的居住环境更加智能、便捷。

二、远程医疗系统的实现在偏远地区或者老年人口较多的地区，远程医疗系统通过计算机网络技术，为人们提供及时、高效的医疗服务。

医生可以通过远程会诊和监控技术，实时了解病情并提供治疗建议。

远程医疗系统的基本流程如下：患者通过特定设备（如血压计、血糖仪等）测量自己的生理指标，并将数据上传到医疗系统；医生通过计算机网络技术，查看患者的数据，并进行诊断和治疗方案的制定；患者根据医生的建议进行相应的治疗。

这种远程医疗系统在提高医疗效率的同时，也为无法前往医院的患者提供了更加便利的医疗服务。

三、云计算的应用云计算是一种将计算机资源进行集中管理的技术，通过计算机网络连接，用户可以随时随地访问所需的计算资源。

一个实际的案例是，一家企业在进行大规模数据分析时，不再需要购买昂贵的计算机设备，而是通过云计算服务商提供的平台，将大量的数据上传到云端进行分析。

这样一来，企业可以大大降低成本，并且可以根据需求随时增加或减少所需的计算资源。

云计算的应用使企业在处理大规模数据和应对高并发需求时更加高效和灵活，提高了企业的竞争力。

四、物联网的连接与控制物联网是将各种设备和物品通过计算机网络进行连接和智能化控制的技术，广泛应用于交通、工业、农业等领域。

《计算机网络技术》综合案例分析在当今数字化的时代，计算机网络技术已经成为了社会发展和人们生活中不可或缺的一部分。

从我们日常的在线购物、社交娱乐，到企业的信息化管理、远程办公，再到国家的关键基础设施运行，计算机网络技术都发挥着至关重要的作用。

接下来，让我们通过一个综合案例来深入了解计算机网络技术的实际应用和其面临的挑战。

假设我们有一家大型跨国企业，名为“全球贸易公司”，其业务遍布世界各地，涵盖了制造业、销售、物流等多个领域。

为了实现高效的运营和管理，该公司构建了一个复杂而庞大的计算机网络系统。

首先，公司的总部和各个分支机构之间通过专用的高速网络链路连接，以确保数据的快速传输和实时共享。

这些链路采用了多协议标签交换（MPLS）技术，能够为不同类型的业务流量提供不同的服务质量（QoS）保障。

例如，对于实时性要求极高的视频会议流量，网络会给予高优先级处理，以保证其流畅性和稳定性；而对于普通的文件传输流量，则可以相对降低优先级，以充分利用网络资源。

在网络架构方面，公司采用了三层架构，即核心层、汇聚层和接入层。

核心层由高性能的路由器和交换机组成，负责处理大量的数据转发和路由选择。

汇聚层则将来自多个接入层的流量进行汇聚和整合，然后传输到核心层。

接入层则直接连接终端设备，如员工的电脑、打印机等。

这种分层架构不仅提高了网络的可扩展性和可靠性，还便于进行网络管理和故障排查。

为了保障网络的安全性，公司部署了一系列的安全措施。

在网络边界，设置了防火墙来阻止未经授权的访问和恶意攻击。

内部网络则采用了访问控制列表（ACL）来限制不同部门之间的访问权限，防止敏感信息的泄露。

此外，还部署了入侵检测系统（IDS）和入侵防御系统（IPS），实时监测网络中的异常活动，并及时采取措施进行防范和处理。

在无线网络方面，公司为员工提供了全覆盖的 WiFi 接入服务。

通过采用最新的WiFi 6 技术，大大提高了无线网络的速度和容量。

同时，为了确保无线接入的安全性，采用了 WPA3 加密协议，并实施了用户认证和授权机制。

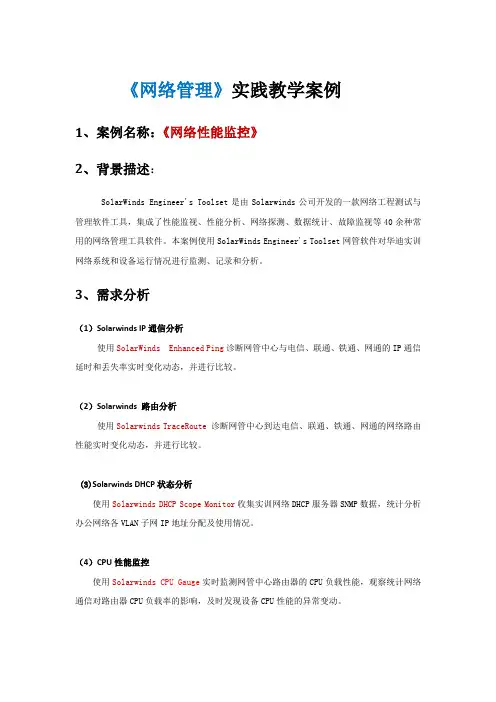

《网络管理》实践教学案例1、案例名称：《网络性能监控》2、背景描述：SolarWinds Engineer's Toolset是由Solarwinds公司开发的一款网络工程测试与管理软件工具，集成了性能监视、性能分析、网络探测、数据统计、故障监视等40余种常用的网络管理工具软件。

本案例使用SolarWinds Engineer's Toolset网管软件对华迪实训网络系统和设备运行情况进行监测、记录和分析。

3、需求分析（1）Solarwinds IP通信分析使用SolarWinds Enhanced Ping诊断网管中心与电信、联通、铁通、网通的IP通信延时和丢失率实时变化动态，并进行比较。

（2）Solarwinds 路由分析使用Solarwinds TraceRoute 诊断网管中心到达电信、联通、铁通、网通的网络路由性能实时变化动态，并进行比较。

(3)Solarwinds DHCP状态分析使用Solarwinds DHCP Scope Monitor收集实训网络DHCP服务器SNMP数据，统计分析办公网络各VLAN子网IP地址分配及使用情况。

（4）CPU性能监控使用Solarwinds CPU Gauge实时监测网管中心路由器的CPU负载性能，观察统计网络通信对路由器CPU负载率的影响，及时发现设备CPU性能的异常变动。

（5）流量性能监控使用Solarwinds Bandwidth Gauges实时监测网管中心路由器的通信流量，观察统计网管数据中心与实训网络之间通信流量变化，及时发现异常的突发通信。

（6）实时性能图形化记录①使用Solarwinds SNMP Real-Time Graphe实时跟踪和记录网管路由器CPU负载和IP 转发率这两项重要的性能指标，统计分析CPU负载和IP转发率性能的相关变化。

②使用Solarwinds SNMP Real-Time Graphe实时跟踪和记录网管中心服务器双核心CPU 负载性能变化，统计分析中心服务器双核CPU在负载变化过程中的均衡性。
