Wilkinson功率分配器设计报告1.引言在无线通信系统中，功率分配器是一种广泛使用的被动器件，用于将输入功率平均分配到多个输出端口上。
Wilkinson功率分配器是一种常见的功率分配器设计，具有简单的电路结构和良好的性能。
本报告将介绍Wilkinson功率分配器的设计原理、电路结构和性能评估。
2.设计原理Wilkinson功率分配器的设计原理基于3dB的功率分配和相位匹配。
它由一个输入端口和两个输出端口组成。
输入信号被分为两个等幅度的输出信号，并且相位差为180度。
这种相位差可以通过在输出端口之间插入一个相位延迟器来实现。
3.电路结构_______Input ----，，---- Output______________Input ----，，---- Output_______其中，R1和R2是电阻，L1和L2是电感，C1和C2是电容。
相位延迟器由一个电感和一个电容组成。
4.设计步骤（1）选择合适的工作频率和功率级别。
（2）计算电阻和电容的值。
根据设计要求和工作频率选择合适的电阻和电容值。
（3）计算电感的值。
根据电阻和电容的值，使用以下公式计算电感的值：L = 1 / (2 * π * fc * √(C1 * C2 * R1 * R2))其中，L为电感的值，fc为工作频率，C1和C2为电容的值，R1和R2为电阻的值。
（4）计算相位延迟器的电感和电容的值。
根据工作频率和相位差的要求，选择合适的电感和电容值。
（5）进行电路仿真和优化。
使用电路仿真工具，如ADS或CST，对设计的电路进行仿真和优化，以满足设计要求。
（6）制作和测试样品。
根据仿真结果，制作样品并进行测试，验证设计的性能。
5.性能评估对于Wilkinson功率分配器，性能评估主要包括以下几个方面：（1）功率分配性能：通过测量输出端口的功率，评估功率分配的均匀性和准确性。
（2）相位匹配性能：通过测量输出端口之间的相位差，评估相位匹配的准确性。
Wilkinson功率分配器设计报告一、设计指标要求工作频率0.9-1.1GHz；中心频率1GHz；通带内端口反射系数小于-10db；端口2和端口3之间的隔离度小于-10db；端口1和端口2的传输损耗小于3.1db。
二、功率分配器概述1.功率分配器定义功率分配器是一种将一路输入信号能量分成两路或多路信号能量输出的器件(也可反过来将多路信号能量合成一路输出，此时也可称为合路器)，可以等效为将输入功率分成相等或不相等的几路输出功率的一种多端口微波网络。
2.功率分配器分类及比较●功率分配器按路数分为：2 路、3 路和4 路及通过它们级联形成的多路功率分配器。
●功率分配器按结构分为：微带功率分配器及腔体功率分配器。
●根据能量的分配分为：等分功率分配器及不等分功率分配器。
●根据电路形式可分为：微带线、带状线、同轴腔功率分配器。
常用的功率分配器都是等功率分配，从电路形式上来分，主要有微带线、带状线、同轴腔功率分配器，几者间的区别如下：（1）同轴腔功分器优点是承受功率大，插损小，缺点是输出端驻波比大，而且输出端口间无任何隔离。
微带线、带状线功分器优点是价格便宜，输出端口间有很好的隔离，缺点是插损大，承受功率小。
（2）微带线、带状线和同轴腔的实现形式也有所不同：同轴腔功分器是在要求设计的带宽下先对输入端进行匹配，到输出端进行分路；而微带功分器先进行分路，然后对输入端和输出端进行匹配。
3.功率分配器基本原理根据设计要求，结合以上对各种类型功率分配器的比较，我选择Wilkinson功率分配器结构进行设计。
Wilkinson功率分配器是三端口网络，它的微带结构如图1 Wilkinson功率分配器微带结构所示。
其输入端口传输线特性阻抗为Z0，两段分支线的长度为λ/4，特性阻抗都是√2Z0，两个终端的负载阻抗为Z0。
图 1 Wilkinson功率分配器微带结构此三端口网络的散射参量为[S]=10j jj00j00]因为S11=S22=S33=0，所以理想情况下在中心频率它的3个端口完全匹配。
实验一Wilkinson 功率分配器的仿真2013级电信2班20131305047 王庭哲一、实验目的1. 掌握功分器的原理及基本设计方法2. 学会使用仿真软件HFSS对功分器进行仿真3. 掌握功分器的实际制作和测试方法，提高动手能力力二、实验原理在微波电路中，为了将功率按一定比例分成两路或多路，通常使用功率分配器。
图1即为一个典型的带有负载是一分二微带型功率分配器电路图。
图1 微带功分器电路图当信号从端口1输入时，功率从端口2和端口3输出，只要设计恰当，输出可按一定比例分配，并保持电压同相，电阻R上无电流，不吸收功率。
若端口2或端口3稍有失配，则有功率反射回来，为电阻所吸收。
从而保证两输出端有良好的隔离，并改善输出端的匹配。
设端口3和端口2的输出功率比为k2，即同时由于端口1到端口2与端口1到端口3的线长度相等，故端口2的电压V2与端口3的电压V3相等，即V2=V3。
又因为端口2和端口3的输出功率与电压的关系为将式(2)代入式(1)中，得式中：Z2和Z3为端口2和端口3的输出阻抗，若选择可满足式(3)，为了保证端口1匹配，应有同时，考虑到则所以为了端口2与端口3隔离，即端口2或端口3的反射波不会进入端口3或端口2，可选在实际情况下，输出端口的阻抗也是Z0，因此，采用四分之一波长阻抗变换器，在端口2和端口3各加一段传输线，特性阻抗分别为如果是等功率分配器，则P2=P3，k=1，于是有三、实验步骤（一）HFSS建模过程1.新建工程power divider并设立参数2.绘出底板参数如图3.绘出地板4.在底板上添加微带线5.添加隔离电阻隔离电阻参数6.添加端口7.添加空气盒子盒子参数隔离电阻微带线地板空气盒子端口（从上至下分别为1,2,3）仿真设置四、实验结果及分析1.由一图可以看出曲线S(2,1)接近3dB，即S（2,1）基本满足要求2.由图二可知三个端口的匹配状况S(1,1) S(2,2) S(3,3)在理想状况下反射系数应为0即负无穷dB。

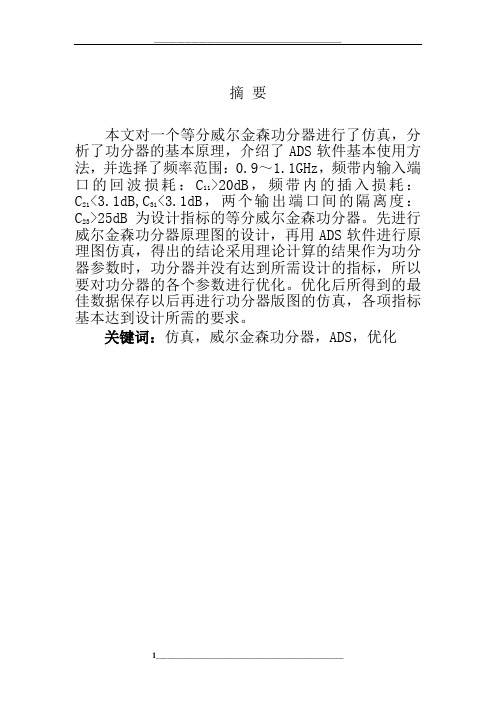

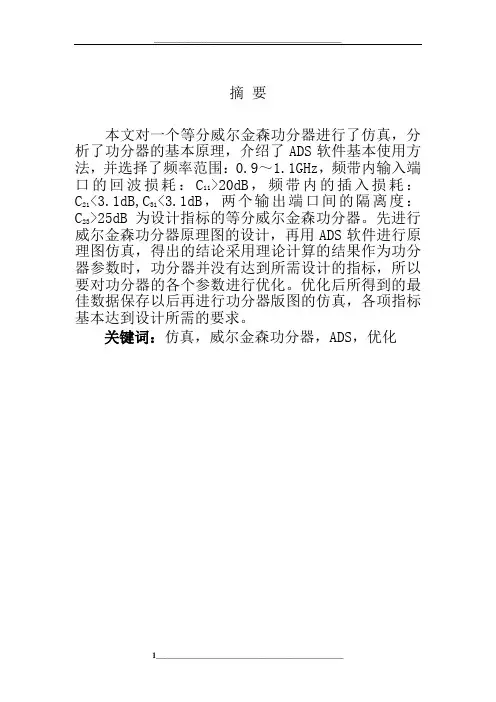

摘要本文对一个等分威尔金森功分器进行了仿真，分析了功分器的基本原理，介绍了ADS软件基本使用方法，并选择了频率范围：0.9～1.1GHz，频带内输入端口的回波损耗：C11>20dB，频带内的插入损耗：C21<3.1dB,C31<3.1dB，两个输出端口间的隔离度：C23>25dB为设计指标的等分威尔金森功分器。
先进行威尔金森功分器原理图的设计，再用ADS软件进行原理图仿真，得出的结论采用理论计算的结果作为功分器参数时，功分器并没有达到所需设计的指标，所以要对功分器的各个参数进行优化。
优化后所得到的最佳数据保存以后再进行功分器版图的仿真，各项指标基本达到设计所需的要求。
关键词：仿真，威尔金森功分器，ADS，优化ABSTRACTIn this paper a power dividers quintiles Wilkinson is simulated, and analyzes the basic principle of power dividers, introduces the basic use ADS software method, and choose the frequency range: 0.9～GHz, frequency band 1.1 input ports C11 > 20dB return loss:, frequency band insertion loss: C21 < 3.1 dB, C31 < 3.1 dB, between the two output port C23 > 25dB isolation ratio: for the design index equal power dividers Wilkinson. First conducts the power dividers Wilkinson schematic design, reoccupy ADS software simulation principle diagram, the conclusion of the theoretical calculation result as parameters when power dividers power dividers did not reach the required design to index, so the power dividers various parameters were optimized. After optimization of the best data preserves received after power dividers again, and all the indexes of simulation territory to meet the design requirements of basic required.Key words：Simulation Wilkinson Power dividers ADS optimization目录主要符号表P............................................1.......1端口的输入功率P............................................2.......2端口的输出功率P............................................3.......3端口的输出功率Z..................................................输入端口特性阻抗Z..........................................02λ分支微带线的特性阻抗4Z..........................................03λ分支微带线的特性阻抗4R............................................2.....2端口接的负载电阻R............................................3.....3端口接的负载电阻U............................................2.........2端口输入电压U............................................3.........3端口输入电压Z...........................................2in.........2端口输入阻抗Z....................................................3端口输入阻抗3in P..........................................................反射功率r P..........................................................入射功率i S.....................................端口2匹配时，端口1的反射系数11S.........................端口2匹配时，端口1到端口2的正向传输系数21S.........................端口3匹配时，端口1到端口3的正向传输系数31 C..........................................................回波损耗11 C..........................................................插入损耗21C..........................................................插入损耗31 C...........................................................隔离度23第1章引言1.1 功分器的发展概述功率分配器是将输入信号功率分成相等或不相等的几路输出的一种多端口的微波网络，广泛应用于雷达、多路中继通信机等大功率器件等微波射频电路中。
Wilkinson 功率分配器的设计一、实验目的1. 掌握功分器的原理及基本设计方法。
2. 学会使用ADS 对功分器进行仿真。
3. 掌握功分器的实际制作和测试方法，提高动手设计能力。
二、实验仪器微波无源试验箱一台、矢量网络分析仪一台、电脑一台、ADS 软件 1套 微波软件三、实验过程及仿真结果1. 创建项目和原理图，并修改相关参数。
使Start=0.6GHz;Stop=1.4GHz;中心频率=1GHz（1）在原理图设计窗口元件面板中选择“TLines-Microstrip ”元件库，选择MSub,并修改它的参数。
（2）选择变量插件VAR ，设置变量W50=8.2、W70=4.6、L1=11、L2=12、L3=4、L4=13、Lx=5。
（3）在“TLines-Microstrip ”选择MLIN 和MTEE,加入MSOBND,并设置数值，连接电路。
2. 原理图优化及仿真（1）选择S 参数仿真元件面板“Simulation-S_Param ”，选择负载终端Term ，Term1为输入端口，Term2、Term3为输出端口，连入功分器。
选择仿真控件SP ，设置参数：Sweep Type 为Linear ；Start=0.6GHz;Stop=1.4GHz;Step-size=0.005GHz.（2）双击VAR，对L1、L2优化（3）选择原理图元件面板的“Optim/Stat/Yield/DOE”,选择Optim、Goal,优化4个目标控件，设置相关数值。
（4）仿真，查看原理图仿真数据。
3.版图生成去掉Term和“接地”及优化控件；选择原理图的“Layout”>“Generate/Update Layout”,默认其设置。
弹出“Status of Layout Generation”,将窗口内容与原理图比较，确认后“OK”，完成版图。
四、实物制作与测试将功分器的版图打印出来，利用刀和尺切割铜箔，切割完后将其黏贴在微波板的相应位置，最后将隔离电阻焊接在功分器的隔离位置处。
功分器的设计基础学习知识原理功分器（power divider）是一种被广泛应用于射频与微波领域的无源滤波器元件，可以将一个输入信号分为若干个相等的输出信号。
在微波系统中，功分器主要用于将输入信号平均分配给若干个相同的输出端口，以实现无源网络的分配功率和信号分配。
本文将介绍功分器的设计基础学习知识原理。
功分器的基本原理是通过合理的布局和参数设计，使得输入信号在不同的传输线中以相等的功率进行传输。
功分器的基本结构包括平面微带线功分器、同轴线功分器和混合功分器等。
在平面微带线功分器中，常用的结构包括均匀分配型、反射抑制型和等相位型功分器。
均匀分配型功分器是将输入信号均匀地分配到每个输出端口，其基本结构是通过等长的传输线与耦合结构相连。
反射抑制型功分器是在均匀分配型的基础上引入反相器，以抑制反射信号，提高功分器的整体性能。
等相位型功分器是保持输入信号的相位平衡，使得各个输出端口上的信号具有相同的相位。
同轴线功分器是以同轴线为传输介质的功分器，常用的结构有同轴线变压器和同轴线融合型功分器。
同轴线变压器通过改变传输线的电气长度和宽度，实现信号的等分。
同轴线融合型功分器是将多个同轴线结构集成在一起，从而实现输入信号的分配。
混合功分器是由平面微带线和同轴线结构组合而成的功分器，常用的结构有广角功分器和均匀功分器。
广角功分器是通过引入交叉耦合结构，使得功分器具有宽带特性和较小的尺寸。
均匀功分器是通过调整微带线的宽度和长度，以实现输入信号的均匀分配。
在功分器的设计过程中，需要考虑多个参数，包括输入-输出的匹配、功分比、波导损耗、等效电路等。
通过合理的参数选择和设计优化，可以实现功分器的高效性能和稳定性。
总之，功分器的设计基础学习知识原理主要涉及功分器的基本结构和参数设计，以实现输入信号的均匀分配和相位平衡。
通过不同的结构和设计方法，可以实现功分器的特定要求和性能优化。
威尔金森功分器
一、3dB功分器的结构组成
3dB即等分一分二功分器；其电路结构如下图：①输入线，阻抗Z0；②两路阻抗√2*Z0的1/4波长阻抗变换线；③2*Z0隔离电阻；④两路输出线，阻抗Z0。
（3dB代表功率降低一半，参考前面博客内容）
比如阻抗Z0=50Ω：
1.输入输出阻抗Z0均为50Ω，与外接设备均匹配；
2.1/4波长变换线阻抗70.7Ω；
3.隔离电阻R=100Ω；
4.从输出端口往输入端口看，依然是匹配的，所以此功分可作为合路器使用。
注：为什么1/4波长线阻抗√2*Z0?为什么隔离电阻2*Z0，为什么有隔离电阻？搜奇偶模分析，朕看不懂，遂pass。
只知道：
①输出匹配时，没有功率消耗在电阻上（隔离电阻两端信号等幅等相，无压差，不过信号）；
②输出匹配时，输出端口反射的功率会消耗在电阻上，所以输出端口是相互隔离的。
总结：Wilkinson功分器多为微带线和带状线结构，它解决了T型结功分器不能全端口匹配和没有隔离的缺点，但是因为隔离电阻承受功率受限；同时单节功分器带宽不宽，一般采用多节结构。
二、不等分2路功分器
若输入端口功率为P1，输出端口功率分别为P2、P3，设P3/P2=K2。
Z3 = Z0*√（（1+K2）/K3）
Z2 = K2*Z3 = Z0*√K（1+K2）
R=Z0（K+1/K）
三、多路Wilkinson功分器
当N≥3时，隔离电阻需要跨接，制作比较困难，如下图：
①所以一般多路功分器是在一分二的基础上在分二等等...
②另外一分三，可以在不等分一分二的基础上，在等分二；
③还有当所需路数为奇数时，也可以选择偶数路然后负载堵上一路，懂我意思吧?...
四、多节Wilkinson二功分器
根据通带起始频率f1和终止频率f2，查表得各节阻抗和隔离电阻值，如下：
将上图翻译成人话，就是这个：
二等分多节功分器阻抗值和隔离电阻值表
其中，特征阻抗值和隔离电阻值为解除归一化处理的实际值，取到小数点后两位；隔离电阻值取整数，因为贴片电阻值都有固定值，所以仿真时，需要就近选择，市面上不需要定制的阻值如下：1 , 1.1 , 1.2 , 1.3 , 1.5 , 1.6 ，1.8 ，2，2.2 ，2.4，2.7 ，3，
3.3，3.6，3.9，
4.3，4.7，
5.1，5.6，
6.2，6.8，
7.5，
8.2，
9.1。
