分析晶体结构的实验方法

材料的晶体结构表征方法晶体结构表征是研究材料性质和结构的重要手段之一。

准确了解材料的晶体结构可以帮助我们理解其物理和化学性质，以及在设计新材料和改良现有材料中的应用。

本文将介绍几种常用的晶体结构表征方法。

一、X射线衍射X射线衍射是一种应用X射线衍射定律研究晶体结构的技术。

它通过测量入射X射线与晶体相互作用后的衍射图案来确定晶体的晶胞参数和原子位置。

这种方法可以得到高分辨率的结构信息，常用于分析晶体的晶体结构。

X射线衍射实验通常需要使用X射线衍射仪器，如X射线衍射仪、X射线衍射分析软件等。

实验过程中要注意选择合适的X射线入射功率和测量角度范围，以保证得到可靠的结果。

二、扫描电子显微镜（SEM）扫描电子显微镜通过扫描样品表面并测量所产生的电子信号来获取样品的表面形貌和结构信息。

通过SEM可以观察到晶体的形貌、晶粒大小以及晶界等细节信息。

在进行SEM观察时，需要使用适当的样品制备方法，如金属镀膜、样品切割等，以确保样品表面平整和导电性。

同时，还要设置合适的电子束参数和探测器参数，以获取清晰的显微图像。

三、透射电子显微镜（TEM）透射电子显微镜通过透射样品的电子束来观察样品的内部结构。

TEM可以提供比SEM更高的分辨率，可以观察到原子级别的细节信息，如晶体排列、原子位置等。

使用TEM观察晶体结构时，需要适当的样品制备方法，如薄片切割、离子薄化等，以获得透过电子束的样品。

同时，还需要进行高分辨率的图像采集和处理，以获取清晰的晶体结构图像。

四、能谱分析能谱分析是通过测量材料中的元素组成和电子能级信息来表征材料晶体结构的方法。

常用的能谱分析技术包括X射线能谱分析、电子能谱分析等。

X射线能谱分析使用X射线与材料相互作用后产生的特征X射线谱线来判断材料中的元素组成。

电子能谱分析则使用电子束与材料相互作用后产生的特征能量损失谱线来得到材料的电子能级信息。

这些能谱信息能够提供材料中不同元素的分布、化学键的信息等。

在进行能谱分析时，需要准确的仪器设备和适当的样品制备方法。

晶体学与晶体结构分析方法晶体学是研究晶体的形成、结构和性质的学科。

晶体是一种固态物质，由一定数量的原子、离子或分子按照特定的排列方式组成。

晶体的结构对物质的性质有着重要影响，因此晶体学在材料科学、固体物理、化学等研究领域有着广泛的应用。

在晶体学中，晶体结构分析是一项非常重要的技术和方法。

晶体结构分析可以帮助我们理解晶体的内部结构、原子或分子的排列方式以及晶体中的非晶质区域。

下面将介绍一些常用的晶体结构分析方法。

1. X射线衍射法X射线衍射法是一种常见且广泛应用的晶体结构分析方法。

它利用X射线与晶体中的原子或分子相互作用，通过对衍射图样的分析来确定晶体结构。

X射线衍射法可以得到晶体的晶胞参数、原子位置、晶面间距等信息，具有高精度和准确性。

2. 中子衍射法中子衍射法是一种与X射线衍射法类似的晶体结构分析方法。

不同的是，中子与物质相互作用的方式不同于X射线，因此中子衍射法对于轻元素和氢原子有着较好的灵敏度。

中子衍射法在研究生物大分子和轻元素晶体结构方面具有独特的优势。

3. 电子衍射法电子衍射法是利用电子束与晶体中的原子或分子相互作用来确定晶体结构的方法。

与X射线和中子衍射法相比，电子衍射法具有较高的分辨率和成像能力，可用于研究纳米晶体和晶体中的缺陷结构。

4. 原子力显微镜（AFM）原子力显微镜是一种通过测量原子间的相互作用力来观察和测量物质表面和晶体结构的高分辨率显微镜。

AFM可以直接测量晶体表面的原子或分子的位置、高度和形貌，对于研究纳米晶体的结构和表面形貌具有重要意义。

5. 核磁共振（NMR）核磁共振是通过探测原子核的磁共振现象来研究物质的结构和性质的方法。

在晶体学中，核磁共振可以用于研究晶格动力学、宏观晶体中的局部结构和固相反应等。

总之，晶体学与晶体结构分析方法为我们提供了研究晶体结构和性质的重要工具。

通过这些方法，我们可以深入了解晶体内部结构的细节，为材料科学、化学和固体物理等领域的研究和应用提供有力支持。

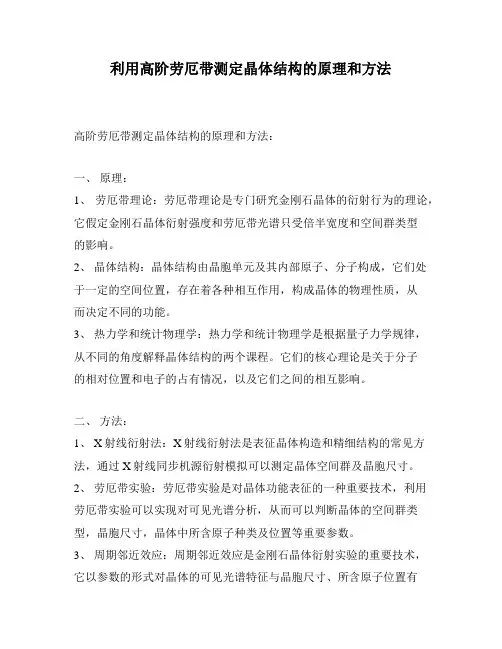

利用高阶劳厄带测定晶体结构的原理和方法
高阶劳厄带测定晶体结构的原理和方法：
一、原理：
1、劳厄带理论：劳厄带理论是专门研究金刚石晶体的衍射行为的理论，它假定金刚石晶体衍射强度和劳厄带光谱只受倍半宽度和空间群类型
的影响。

2、晶体结构：晶体结构由晶胞单元及其内部原子、分子构成，它们处于一定的空间位置，存在着各种相互作用，构成晶体的物理性质，从
而决定不同的功能。

3、热力学和统计物理学：热力学和统计物理学是根据量子力学规律，从不同的角度解释晶体结构的两个课程。

它们的核心理论是关于分子
的相对位置和电子的占有情况，以及它们之间的相互影响。

二、方法：
1、 X射线衍射法：X射线衍射法是表征晶体构造和精细结构的常见方法，通过X射线同步机源衍射模拟可以测定晶体空间群及晶胞尺寸。

2、劳厄带实验：劳厄带实验是对晶体功能表征的一种重要技术，利用劳厄带实验可以实现对可见光谱分析，从而可以判断晶体的空间群类型，晶胞尺寸，晶体中所含原子种类及位置等重要参数。

3、周期邻近效应：周期邻近效应是金刚石晶体衍射实验的重要技术，它以参数的形式对晶体的可见光谱特征与晶胞尺寸、所含原子位置有
关。

其主要优点是可以更轻松地测定晶体构造，无需大量精确测量。

4、金刚石晶体衍射软件：金刚石晶体衍射软件可以模拟金刚石晶体的衍射过程，根据计算结果和实验数据对比，可以确定晶体的空间群类型、晶胞尺寸、所含原子位置等参数。

总之，高阶劳厄带测定晶体结构的原理和方法包括：劳厄带理论、晶体结构、热力学和统计物理学、X射线衍射法、劳厄带实验、周期邻近效应以及金刚石晶体衍射软件等。

它们在晶体及功能表征中具有重要作用。

无机物的晶体结构分析方法综述晶体结构是材料科学的重要研究内容之一，其研究工作日益重要。

而晶体结构分析是确定化合物晶体结构的主要方法。

在化学和物理学领域中，研究和解析晶体结构一直是研究者对化合物特性和性质的理解的基础。

无机物的晶体结构分析方法多样，我们将在本文中对其中常用的三种方法进行综述。

一、衍射方法晶体衍射是一种利用晶体衍射样品中原子散射波的方法，用于分析物质的晶体结构。

由于晶体具有规则的排列方式和重复单位，当X射线、中子或电子，经过晶体后，就会形成衍射。

不同晶体的衍射图案是唯一的，这意味着一个给定的晶体可以通过衍射图案来确定其晶体结构。

衍射方法最大的优点是精度高，能够解析出细微的晶体结构细节。

不过，使用衍射方法要求样品必须为单晶体，这也是衍射方法最大的限制。

二、粉末衍射方法粉晶衍射是无机物结构分析中常用的方法之一。

和衍射方法相比，这种方法可以处理不规则的晶体、非晶态样品，大大地扩宽了晶体结构分析的范围。

要想粉晶衍射有效，需要将样品研磨成颗粒状态，然后将粉末按一定方式均匀地分布在玻璃纤维上形成薄层（致密粉垫）。

最后，样品直接暴露在X或者中子射线下，记录出X或中子衍射的图样。

粉晶衍射方法的优点是可以处理非晶态、多晶态的材料，并且可以同时进行测量和分析。

三、核磁共振核磁共振是分子结构分析中极为常见的技术。

该领域大量应用于化学、物理和生物化学等区域，其分析精度甚至能够达到与X 射线衍射相媲美的水平。

核磁共振的工作原理是利用氢原子的磁性对其进行分析。

简单的说，核磁共振是通过氢原子中的质子的磁性来分析该物质的晶体结构和化学环境。

通过测量样品分子中的质子排布及磁性，然后通过计算机程序来还原分子的结构，从而得到样品的爱因斯坦晶体结构图。

总结综上所述，无机物结构分析方法多种多样，每一种方法都有各自的优缺点。

有弊就有利，不同的分析方法会有针对不同的分析需求。

因此，在选择分析方法时，需要根据不同的情况来确定最合适的分析方法。

测定晶体结构的方法晶体结构是物质的基本结构，它是物质的最小单位，是物质的基本特征。

晶体结构的测定是物理学、化学和材料科学等学科的重要内容，也是研究物质性质的基础。

晶体结构的测定主要有X射线衍射法、电子衍射法、拉曼光谱法、热重分析法、粒子谱法、核磁共振法、扫描电子显微镜法等。

X射线衍射法是晶体结构测定的最常用方法，它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

它是利用X射线照射晶体，晶体内部电子受到X射线的作用而发生衍射，从而推测出晶体结构的方法。

电子衍射法是利用电子束照射晶体，晶体内部电子受到电子束的作用而发生衍射，从而推测出晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

拉曼光谱法是利用拉曼散射原理，通过拉曼光谱来研究晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

热重分析法是利用晶体在加热过程中的重量变化，从而推测出晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

粒子谱法是利用粒子谱仪，通过观察晶体中粒子的数量和结构，从而推测出晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

核磁共振法是利用核磁共振原理，通过核磁共振仪来研究晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

扫描电子显微镜法是利用扫描电子显微镜，通过观察晶体的形状、结构和尺寸，从而推测出晶体结构的方法。

它可以测定晶体的晶体结构参数，如晶胞参数、晶面法向等。

以上就是晶体结构测定的几种常用方法，它们都可以用来测定晶体的晶体结构参数，为研究物质性质提供重要的参考依据。

物理实验技术中的晶体结构分析方法晶体结构分析是物理实验技术领域中重要的研究手段之一。

通过对晶体的结构进行分析，可以揭示物质的内部构成和排列方式，为理解物质的性质和行为提供了有力的支持。

常见的晶体结构分析方法包括X射线衍射、中子衍射、电子衍射和红外光谱等。

这些方法利用了不同的物理现象和实验技术，以获取有关晶体结构的信息。

首先，X射线衍射是最常见和广泛应用的晶体结构分析方法之一。

X射线衍射实验利用了X射线的波动性和晶格的周期性排列特性。

当入射X射线照射到晶体表面时，会发生散射现象。

通过测量散射光的方向和强度，可以推断出晶体的晶格常数、晶胞结构以及原子的位置等重要信息。

X射线衍射技术的发展和应用，为科学家们提供了揭示无数物质结构的窗口。

其次，中子衍射是一种利用中子波的干涉现象研究晶体结构的方法。

中子是一种不带电荷的微粒子，具有与X射线不同的散射特性。

中子衍射技术主要利用了中子和原子核之间的弹性散射现象，通过测量散射中子的方向和强度，可以确定晶体中原子的位置和晶格结构。

相对于X射线衍射，中子衍射对嵌有轻元素或具有磁性行为的材料有更好的灵敏度和解析能力。

另外，电子衍射是一种利用电子波的干涉和散射现象研究晶体结构的方法。

电子具有波粒二象性，其波动性使得电子在穿过物质时会发生衍射现象。

电子衍射技术主要应用于透射电子显微镜中，通过对衍射图样的分析，可以获得物质的晶体结构和晶格参数等信息。

相对于X射线和中子衍射，电子衍射在研究纳米材料和表面结构方面具有更高的分辨率和灵敏度。

此外，红外光谱也可以用于物质的结构分析。

红外光谱是利用物质吸收红外光的不同频率来研究分子结构和化学键特性的方法。

红外光谱分析技术可以通过对物质在红外波段的吸收特征进行定性和定量分析，得到物质分子的结构组成、功能基团等信息。

由于红外光谱能够非常敏感地检测物质中的化学键振动，因此在有机化学和生物化学领域有着广泛的应用。

综上所述，晶体结构分析是物理实验技术中一个重要的研究方向。

XRD分析方法与原理XRD（X射线衍射）是一种常用的材料表征方法，主要用于分析材料的晶体结构、晶格参数、晶体质量、相变、畸变等信息。

本文将重点介绍XRD分析方法和原理。

一、XRD分析方法1．样品制备样品制备是XRD分析的第一步，在分析前需要制备符合要求的样品。

对于晶体实验，需要制备单晶样品，通常通过溶液法、溶剂挥发法、梳子法等方法产生单晶样品。

对于非晶体实验，需要制备适当粒度的多晶粉末样品，通常通过高温煅烧、溶剂挥发、凝胶法、机械研磨等方法制备。

2．仪器调试在进行XRD分析之前，需要对X射线衍射仪进行仪器调试。

主要包括对X射线源、样品台、X射线管、光学路径、X射线探测器等进行调节和优化，以保证仪器的性能和准确性。

其中，X射线源的选择和强度的调节对实验结果有重要影响。

3．X射线衍射数据采集在XRD分析中，可以通过改变探测器固定角度和旋转样品台的方式来获取衍射强度与入射角度的关系。

常用的采集方式有传统的扫描模式（2θ扫描或θ/θ扫描）和快速模式（2D探测器或0D点探测器）。

根据样品的特征和所需分析结果选择合适的采集方式。

同时，为了提高信噪比，通常要对衍射强度进行积分或定标。

4．数据处理和解析XRD数据处理和解析是对原始数据进行整理、滤波、相峰识别、数据拟合和解析的过程。

数据处理主要包括基线校正、噪声过滤和峰识别等，以提高数据质量。

数据解析主要是通过拟合方法获得样品的晶体结构参数（晶格常数、晶胞参数）、相对晶粒尺寸、晶体缺陷等信息。

二、XRD分析原理XRD分析原理基于X射线与晶体原子间的相互作用。

当X射线通过物质时，会与物质中的原子发生散射。

其中，由于X射线与晶体中的周期性排列的原子发生构型相吻合的散射，形成相干衍射。

X射线由晶体平面散射后的干涉衍射，在探测器上形成强度峰，峰强度与晶胞架构和原子排布有关。

1．布拉格方程布拉格方程是XRD分析的基本原理之一、它描述了X射线与晶体平面的相互作用。

布拉格方程为：nλ = 2dsinθ，其中n为整数，λ为入射X射线波长，d为晶胞面间距，θ为衍射角度。

实验一、晶体结构分析一一、实验目的掌握14种空间格子的几何特征与球体密堆积理论，了解配位多面体的配置。

二、实验仪器十四种空间点阵结构模型，球形模型三、实验内容1．了解14种空间格子的几何形态，分析空间格子类型；2．熟悉密堆积理论，注意观察球体堆积时，周围空隙的类型、位置与数量情况；3．了解几种配位多面体的配置情况。

四、实验方法1．观察14种空间格子模型表征14种空间格子，用晶格常数α、β、γ和a、b、c；并判断其所属晶系。

2．观察球体密堆积模型用球体模型进行面心立方紧密堆积、六方紧密堆积和体心立方近似密堆积，分析球体周围空隙的类型、数目和位置分布。

观察分析面心立方紧密堆积、六方紧密堆积和体心立方近似密堆积的单位晶胞，注意其四、八面体空隙分布，判断其数量。

3．观察配位多面体模型模型五、实验报告1．绘制14种空间格子的几何形态，并用注明晶格常数的形式表示出所有14种空间格子；2．分析三种常见的球体堆积情况，绘制出其单位晶胞，画出其（111）、（110）（100）晶面原子排布图[ 密排六方需画出（0001）晶面 ]；3．分析体心立方与面心立方单位晶胞中四、八面体空隙的位置分布与数量，并绘图；4．对不同配位多面体绘图，讨论其临界半径比。

（注：在预习报告中要将14种空间格子的几何图形画好）六、思考题面心立方结构中四面体空隙的数目有几个？他们都是如何分布的？八面体空隙有几个？如何分布？实验二、典型晶体结构分析一、实验目的掌握几种典型矿物的结构，了解晶胞的几何特征。

二、实验仪器晶体结构模型，球和短棒三、实验内容1．对照实际具体结构模型，熟悉金刚石、石墨、氯化钠、氯化铯、闪锌矿、纤锌矿、金红石、碘化镉、萤石、钙钛矿、尖晶石的晶体结构特征；2．观察层状和架状硅酸盐矿物的晶体结构模型的特点，注意观察高岭土、方石英的结构；3．标定萤石模型中所有质点的几何位置；4．组装一个晶体结构模型。

四、实验方法1．分析晶胞模型金刚石、石墨、氯化钠、氯化铯、闪锌矿、纤锌矿、金红石、碘化镉、萤石、钙钛矿、尖晶石均为一个单位晶胞，通过一个单位晶胞，分析晶胞所属空间格子类型及正负离子或原子所处的空间位置，对照模型，分析正负离子的配位数。

X射线衍射分析晶体结构
I. 介绍
X射线衍射是一种常用的方法，用于研究固体材料的晶体结构。

通
过对材料中晶格中原子排列的影响让X射线进行衍射，我们可以了解
材料中原子的排列方式及其晶体结构的相关信息。

II. 实验方式
1. 准备X射线衍射仪器：X射线衍射实验通常使用X射线管产生X 射线，然后让X射线照射在样品上，并测量所产生的X射线衍射图样。

X射线衍射实验一般使用X射线粉末衍射仪或者单晶X射线衍射仪。

2. 准备样品：选择所要研究的材料，并将其制备成适当的样品形式，使得X射线能够通过并产生衍射。

3. 进行实验：将样品放置在X射线衍射仪器上，调整仪器使得X
射线照射到样品上。

记录所得到的X射线衍射图样。

III. 操作步骤
1. 打开X射线衍射仪器，并调整X射线管的功率和位置，使得X
射线能够准确地照射到样品上。

2. 将样品放置在样品台上，并调整样品的位置，使得X射线能够穿
过并照射到样品上。

3. 开始进行X射线衍射实验，记录所得到的衍射图样。

根据衍射图
样的特征，分析样品中的晶格结构及原子排列方式。

4. 进行数据处理，计算材料中原子的间距、晶格常数及晶体结构等参数。

IV. 得出的结果
通过X射线衍射实验，我们可以得到材料的晶体结构信息，包括晶格常数、晶胞结构、晶面指数等。

这些信息对于了解材料的性质及应用具有重要意义。

总结：X射线衍射分析是一种非常有用的方法，用于研究材料中的晶体结构。

通过对X射线衍射图样的分析，我们可以了解样品中原子的排列方式及晶格结构，为材料科学研究提供了重要的信息。
