西门子贴片机保养指示书

西门子安全操作及保养规程西门子作为一家具有悠久历史和领先技术的公司，在自动化、数字化、工业软件领域发挥着重要作用。

在使用西门子产品时，为了保障人身安全、确保设备正常运行和延长设备使用寿命，遵循一定的安全操作规程和维护保养流程是非常重要的。

安全操作规程1. 工作前的准备在操作设备之前，需要对设备所处的环境进行检查，确保设备准备就绪，并且了解设备的使用限制和禁止使用的地方。

同时，操作人员需要了解设备的功能、特性和技术参数。

另外，还需要确认正确的安装和接线，并且检查设备是否接通电源。

在进行操作之前，操作人员应该佩戴防护设备和适当的保护用品。

2. 开机操作在开机操作之前，需要按照设备上的标识、操作手册或说明书操作，以保证设备正常启动。

在启动设备时，需要进行功能和状态检查，如电源指示灯、速度、温度、压力等，以便及时发现设备的故障。

开机过程中，操作人员需认真观察设备的运行情况，确保设备处于正常工作状态。

若设备出现异常情况，操作人员需立即切断电源并通知相关人员进行检修。

3. 操作设备在操作设备时，操作人员需保持清醒、专注和冷静。

在操作设备时，需遵照操作手册执行操作程序，严格按照设备安全规程和操作规定进行操作。

按照正确的操作方法，避免不合理的操作或行为。

例如，在操作PLC时，应按照编程规范和标准程序进行操作，遵循操作规范与方法，确保PLC程序的可靠性和稳定性。

4. 停机操作在停机操作时，需要关闭所有必要的设备，将设备停车或停止，并清空设备内的物料或燃料以便进行下一次使用。

此外，还要做好操作环境的安全，对未使用的零件和工具进行妥善存放，保持操作区域的清洁卫生。

同时，对设备进行必要的维护和保养。

维护保养流程设备在使用过程中，会受到环境、频率、负荷等因素的影响，因此需要按照一定的流程进行维护和保养，以延长设备的使用寿命。

维护保养流程主要包括:1.日常保养，包括清洁设备，及时排除故障等，以及设备的防尘、除湿等；2.定期维护，包括定期检查设备的各项性能指标，更换老化、故障的零部件等；3.特别维护，包括设备的大修、重组、拆卸等。

SIEMENS贴片机的操作指南（简装）1.1 生产线启动1.1.1 启动监控计算机* 打开显示器* 打开不间断电源，约2分钟之后，屏幕出现对话框* 在“AUTxxxx”区输入 plr* 回车之后约2分钟，主菜单出现1.1.2 打开 SiplaceHS50注意：机器启动过程中不要擅自关电，否则会导致不可预估的故障* 仔细检查机器，确认没有任何障碍物出现在旋转头的运动范围内。

* 保证旋转头处于Z轴最上端* 打开电源开关，计算机屏幕将出现* 操作信息行出现“ Press Start Key”时，按下开始按钮，则机器处于准备工作状态1.1.3 关闭 SIPLACE 生产线：注意：* 所有的机器已完成生产* 旋转头处于Z轴最上端* 吸嘴上没有任何元件* 旋转头处于等待位置1.1.3.1 关闭监控计算机注意：必须按下列步骤关闭监控计算机，不能简单地关掉UPS电源否则系统有可能出现故障.* 将光标移到屏幕的右边, 光标将变成十字线* 按下鼠标左键, 屏幕出现下拉式菜单* 继续按下鼠标左键,将光标移到“shut down”处, 屏幕将出现Really shut down?Yes No* 点中“yes” , 监控计算机将关闭所有程序. 然后屏幕出现Safe to power ofPress any key to reboot* 关闭 UPS 及显示屏1.1.3.2 关闭SIPLACE* 必须在监控计算机完全关闭之后才能关闭贴片机* 不要在机器执行命令时关闭贴片机* 不要在机器打板子时关闭贴片机* 不要在计算机启动过程中关闭贴片机* 应在机器处于等待状态时关闭贴片机1.2 操作指南1.2.1 SIPLACE HS50 屏幕组成 (用户级别： operator)(1) 为机器控制按钮包含以下功能状态：1. 执行2.停止执行3. 继续执行4.终止执行(2) 程序名及 PCB P/N(3) 机器选项，可在这里选择贴装头子，以及设置首功阻挡等功能(4) 错误信息及机器状态栏。

生效日期：1.目的为了保持机器的性能与机械寿命，从而保证产品品质。

2.范围适用于本公司NXT贴片机保养。

3.内容3.1依据《保养计划》对机器设备进行保养维护。

3.2保养级别与内容3.2.1日保养3.2.1.1根据《NXT贴片机日常点检记录表》内容执行操作，维持好设备与周围5S。

3.2.2周保养3.2.2.1让机器执行命令把所有吸嘴放回于吸嘴置换台。

3.2.2.2拉出模组取出吸嘴置换台，从吸嘴置换台把吸嘴取出。

3.2.2.3取出的吸嘴放入小超声波内用清水浸泡清洗30分钟以上（吸嘴由于油污堵孔比较严重时，用75%的酒精），再用气枪通孔清洁风干。

3.2.2.4堵孔的吸嘴应先通孔，再清洗检查。

通孔有专用治具，请小心使用。

如下图示3.2.2.5对机器内部、吸嘴置换台、料站台、FEEDER定位孔与通信插口、相机玻璃镜片进行清扫、清洁。

如下列图示生效日期：3.2.2.6如有异物无法用吸尘器吸取时，请用真空吸笔或镊子取出。

3.2.3月保养3.2.3.1与周保养内容、步骤相结合完成月保养内容。

3.2.3.2 H12S与HO4头的真空过滤器的清洗、清洁。

用清水或加中性洗涤剂的水清洗，洗后的过滤棉要彻底干燥后才可使用，无法清洗干净的请更换新过滤棉。

取出过滤器、拔出过滤棉，如图示取出过滤器拔出过滤棉3.2.3.3搬运轨道的电路板加紧上升台加油（用毛刷刷上Daphne Eponex No2）。

如图示加油部位生效日期：3.2.3.4H12S与HO4头的Z轴杆加Biral，装嘴O型圈加Daphne Eponex No2油。

如图示加油部位3.2.4季保养3.2.4.1与月保养内容、步骤相结合，有序完成季保养内容。

3.2.4.2模组的前后、方支撑块清洁，薄涂AFC油。

如图前方在模组上后方在基座上3.2.4.3 XS导轨加油Daphne Eponex No2，XS滚珠丝杆加油NS7，XS轴齿轮涂MobilithSHC100。

如图XS导轨XS丝杆生效日期：3.2.4.4 X 导轨加油Daphne Eponex No2，X 滚珠丝杆加油NS7，X 轴齿轮涂Mobilith SHC100。

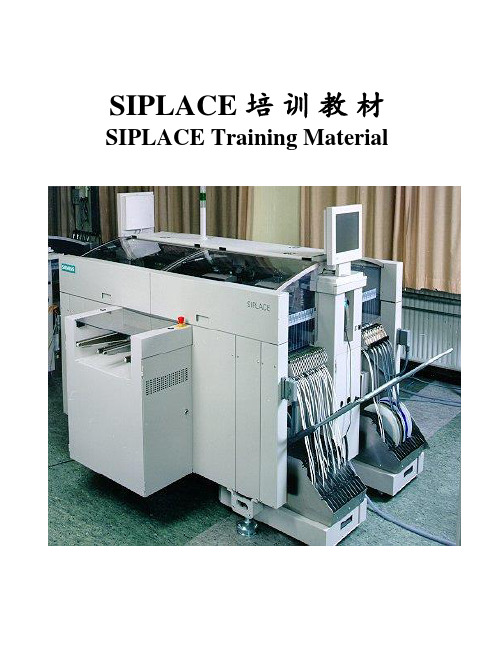

SIPLACE 培训教材SIPLACE Training Material课程目录一、课程目标 -----------—--———-—--—-----—-———---———----———————-- 2二、特殊说明 ------—-—-—-------———--———-————---————-—-———-—————- 3三、SIEMENS贴片机的结构——--—----—-----——--——-———-—--———-————-—- 4 - 8四、SIEMENS贴片机的用户界面 --—-----—-—-——-—---———-—-——--—-—-—-- 9 — 12五、SIEMENS贴片机的操作指南 -——————-———---——-—-—-—-—-—-————-——-— 13 — 24六、SIEMENS单项操作功能 -—--—--—--—-—-——----——-—-—-—--—--——————— 25七、送料器续料及操作步骤—-—-—-—-——-—------—-——-—---——---—----——- 26 — 31八、故障描述/掉件率查询 --—-—--——-—---———----—-—--—-———---————--- 32 — 36九、清洁步骤及PCP参数指导—--—---—-—-—————--—-———----—--—————--— 37十一、附录1 AM指导书—-———————--——--——--————--——-—---————--—-———-- 38十二、附录2 状态指示灯—-——-——-————-—--—-——--———-——---—-—--———-—--- 39十三、附录3 SIEMENS 贴片机掉件率控制程序书—-—-———-—---—---——-—-—-— 40 — 41一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作,极有可能造成机器的损坏。

适用线别：客户：NO.1234567123NO.1234文件编号：HEDY-WI-N720-026HS50 HS60贴片机操作指示书产品名称与型号:HS50 HS60生产批号：————L3/L4作业站别：贴片标准作业工时（S):————页次：第2页 共2页电路板名称与版本:————程序名称：————视源文号/版本：————每小时产量（PCS/H):————拟制日期：2016/4/18操　作　步　骤打开红色总电源开关（如图一）。

检查贴片机之气压单元，观察主气压值应在0.5-0.8Mpa之间。

机器系统平台Windows XP启动，然后进入SIPLACE软件启动面并初始化贴片机。

检查所有Feeder是否摆放平稳，确认抛料盒已固定好。

当出现Windows XP系统画面 “It is now safe to turn off your computer”时关闭贴片机电源。

注　意　事　项机器参考运行完成后，主画面提示栏显示“等待PCB输入传送轨道”。

开机完成，核对程序名后可以放板生产。

按下黑色“0”停止键，机器停止运行。

开机时一定要先检查机器内有无异物。

机器运行时严禁伸手入内，打开机盖时一定要先按下黑色的“O”停止键。

（如图二）当出现紧急情况时，立即按下红色Estop开关并立即通知工程人员进行处理。

（如图二）使 用 设 备 \ 工 具 \ 治 具贴片机静电手套剪刀接料带初始化完成后，提示栏显示“press start key”，此时按下按白色按键，机器开始运行回参考点。

关机程序：批准审 核制定点击Mode菜单，选择“shoudown”，弹出对话框后点击“YES”。

任何与工作无关的工具严禁放在机器上。

开机程序：图示设备作业指导：图一图二图三图四。

维护保养每日操作规范（进入正常生产作业前必须执行的相关操作，所需时间：20分钟）1卫生清理工作（所需时间：3分钟卫生要求：设备上无任何与设备及生产所需相关的其他物品。

设备上无因设备异常掉下的材料。

上料托板无油迹、锡膏等异物及时清理飞达吐下的料带2检查飞达上紧手柄的松紧（所需时间：1分钟，检验方式：手测）3检查吸嘴转向马达皮带位置（所需时间：30秒，如需调整：5分钟，检验方式：目测）4检查吸嘴上升下降动作的顺畅度（所需时间：30秒，如需调整：5分钟）检验方法：将手动/自动切换旋钮拧到手动状态进入“左贴头”/“右贴头”界面按“吸嘴整体下压”按钮配合目测吸嘴上升下降动作。

检验要求：确认每个吸嘴上升下降动作的同步性和顺畅度5检查飞达送料动作的顺畅度（所需时间：30秒，如需调整：5分钟）检验方法：将手动/自动切换旋钮拧到手动状态进入“左贴头”/“右贴头”界面按“飞达开启”按钮两次，此时飞达会有一次进料动作。

配合目测检验飞达的进料顺畅程度。

如有飞达进料发卡则及时更换。

6检查飞达取料位置（所需时间：30秒，如需调整：5-10分钟）7 检查并清洗定位机构（所需时间：2分钟）8首件确认（所需时间：10分钟）检验方法：将第一块板放置好将相机选到“拍摄”功能将手动/自动切换旋钮拧到手动状态进入“左贴头”界面移动相机，目测相机拍摄到的图像，检验放板的水平线。

如果水平线不水平，松开基准边紧固螺丝重新校对基准边。

利用压板磁铁校队相机补偿值和左右重合点数据重新制定mark点和第一点位置制定mark点是需注意：第一mark点位置为相机中心点与mark点中心点完全重合，然后移动相机至右边边缘的第一个mark点对正垂直边，然后移动相机到目标第二mark点位置，对正水平边后按“第二mark点”写入日常常见故障排查：1 吸嘴取不到材料检查项目1：吸嘴是否堵塞检查项目2：飞达取料位置是否正确（包括上下、左右、高低六个方位）检查项目3：飞达进料是否顺畅检查项目4：主气压是否正常。
