PROTEL DXP创建原理图器件详细教程（图解）介绍了使用PROT EL D X P的库编辑器创建原理图器件和PCB封装。
这个指南假设你能理解如何在原理图及PCB环境中工作并且具有摆放及编辑器件的能力。
你可以在Altiu mEx a mples utorials路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙ ∙ ∙ 创建一个新的库创建含有一个部件及多个部件的原理图元件用原理图库编辑器报告检查器件创建原理图元件PROT EL D X P中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB封装的部分组成，这些封装存储在PCB库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumL ibrary文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YE S”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用D esign»M ak e Project Library命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1.选择File»N ew»Sche matic Library命令。
一个新的被命名为Sc hlib1.SchLib的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Co mp onent_1。
2.选择File»Sav e As命令，将库文件更名为Sche maticCom pone nts.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。

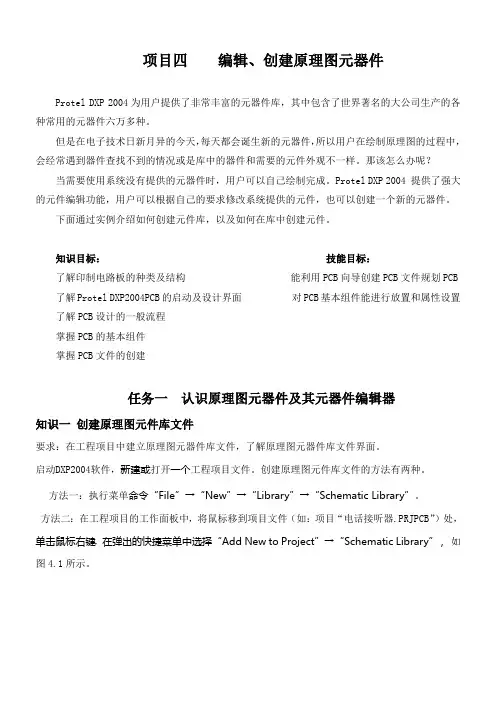

项目四编辑、创建原理图元器件Protel DXP 2004为用户提供了非常丰富的元器件库，其中包含了世界著名的大公司生产的各种常用的元器件六万多种。
但是在电子技术日新月异的今天，每天都会诞生新的元器件，所以用户在绘制原理图的过程中，会经常遇到器件查找不到的情况或是库中的器件和需要的元件外观不一样。
那该怎么办呢？当需要使用系统没有提供的元器件时，用户可以自己绘制完成。
Protel DXP 2004 提供了强大的元件编辑功能，用户可以根据自己的要求修改系统提供的元件，也可以创建一个新的元器件。
下面通过实例介绍如何创建元件库，以及如何在库中创建元件。
知识目标：技能目标：了解印制电路板的种类及结构能利用PCB向导创建PCB文件规划PCB 了解Protel DXP2004PCB的启动及设计界面对PCB基本组件能进行放置和属性设置了解PCB设计的一般流程掌握PCB的基本组件掌握PCB文件的创建任务一认识原理图元器件及其元器件编辑器知识一创建原理图元件库文件要求：在工程项目中建立原理图元器件库文件，了解原理图元器件库文件界面。
启动DXP2004软件，新建或打开一个工程项目文件。
创建原理图元件库文件的方法有两种。
方法一：执行菜单命令“File”→“New”→“Library”→“Schematic Library”。
方法二：在工程项目的工作面板中，将鼠标移到项目文件（如：项目“电话接听器.PRJPCB”）处，单击鼠标右键，在弹出的快捷菜单中选择“Add New to Project”→“Schematic Library”，如图4.1所示。
图4.1 创建原理图元件库文件此时，则在左边的“Projects（项目）”工作面板中出现了Schlib1.SchLib的文件名，同时在右边打开了一个原理图元器件库文件。
如图4.2所示。
图4.2 新建的原理图元件库文件知识二原理图元件库文件的保存继续执行菜单命令“File”→“Save”，或者将鼠标移到图4.2所示的Schlib1.SchLib处，单击鼠标右键，在弹出的快捷菜单中选择“Save”（保存），系统将弹出“保存”对话框，如下图4.3所示。
