如何看懂cad施工图

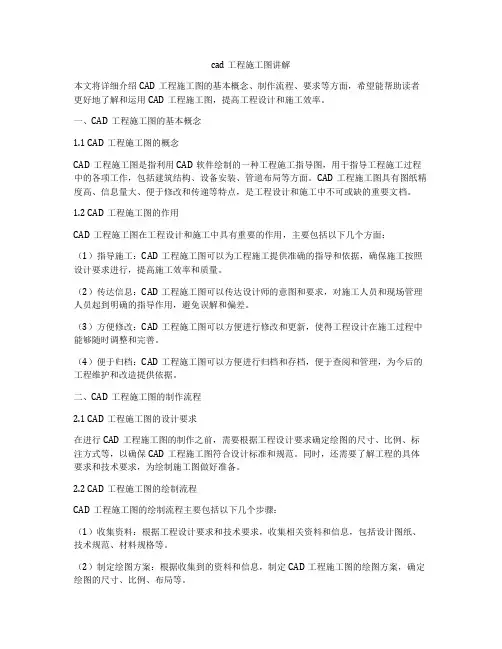

cad工程施工图讲解本文将详细介绍CAD工程施工图的基本概念、制作流程、要求等方面，希望能帮助读者更好地了解和运用CAD工程施工图，提高工程设计和施工效率。

一、CAD工程施工图的基本概念1.1 CAD工程施工图的概念CAD工程施工图是指利用CAD软件绘制的一种工程施工指导图，用于指导工程施工过程中的各项工作，包括建筑结构、设备安装、管道布局等方面。

CAD工程施工图具有图纸精度高、信息量大、便于修改和传递等特点，是工程设计和施工中不可或缺的重要文档。

1.2 CAD工程施工图的作用CAD工程施工图在工程设计和施工中具有重要的作用，主要包括以下几个方面：（1）指导施工：CAD工程施工图可以为工程施工提供准确的指导和依据，确保施工按照设计要求进行，提高施工效率和质量。

（2）传达信息：CAD工程施工图可以传达设计师的意图和要求，对施工人员和现场管理人员起到明确的指导作用，避免误解和偏差。

（3）方便修改：CAD工程施工图可以方便进行修改和更新，使得工程设计在施工过程中能够随时调整和完善。

（4）便于归档：CAD工程施工图可以方便进行归档和存档，便于查阅和管理，为今后的工程维护和改造提供依据。

二、CAD工程施工图的制作流程2.1 CAD工程施工图的设计要求在进行CAD工程施工图的制作之前，需要根据工程设计要求确定绘图的尺寸、比例、标注方式等，以确保CAD工程施工图符合设计标准和规范。

同时，还需要了解工程的具体要求和技术要求，为绘制施工图做好准备。

2.2 CAD工程施工图的绘制流程CAD工程施工图的绘制流程主要包括以下几个步骤：（1）收集资料：根据工程设计要求和技术要求，收集相关资料和信息，包括设计图纸、技术规范、材料规格等。

（2）制定绘图方案：根据收集到的资料和信息，制定CAD工程施工图的绘图方案，确定绘图的尺寸、比例、布局等。

（3）绘制草图：根据绘图方案，绘制CAD工程施工图的草图，包括建筑结构、设备安装、管道布局等内容。

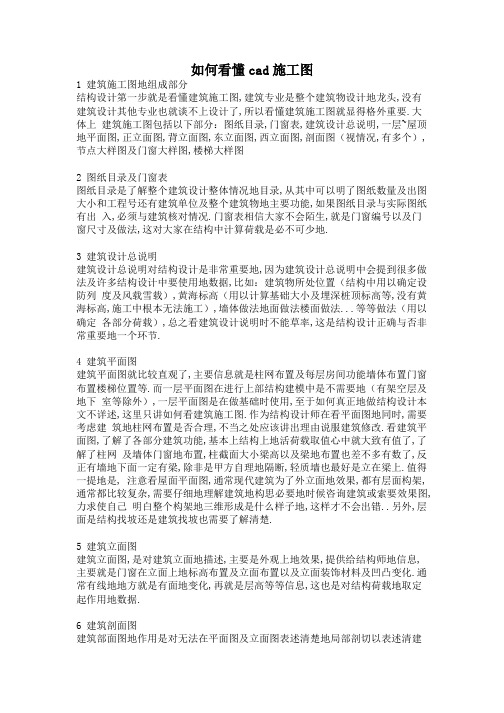

如何看懂cad施工图1 建筑施工图地组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计地龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分：图纸目录,门窗表,建筑设计总说明,一层~屋顶地平面图,正立面图,背立面图,东立面图,西立面图,剖面图（视情况,有多个）,节点大样图及门窗大样图,楼梯大样图2 图纸目录及门窗表图纸目录是了解整个建筑设计整体情况地目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物地主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况.门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少地.3 建筑设计总说明建筑设计总说明对结构设计是非常重要地,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用地数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载）,黄海标高（用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载）,总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要地一个环节.4 建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等.而一层平面图在进行上部结构建模中是不需要地（有架空层及地下室等除外）,一层平面图是在做基础时使用,至于如何真正地做结构设计本文不详述,这里只讲如何看建筑施工图.作为结构设计师在看平面图地同时,需要考虑建筑地柱网布置是否合理,不当之处应该讲出理由说服建筑修改.看建筑平面图,了解了各部分建筑功能,基本上结构上地活荷载取值心中就大致有值了,了解了柱网及墙体门窗地布置,柱截面大小梁高以及梁地布置也差不多有数了,反正有墙地下面一定有梁,除非是甲方自理地隔断,轻质墙也最好是立在梁上.值得一提地是,注意看屋面平面图,通常现代建筑为了外立面地效果,都有层面构架,通常都比较复杂,需要仔细地理解建筑地构思必要地时候咨询建筑或索要效果图,力求使自己明白整个构架地三维形成是什么样子地,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5 建筑立面图建筑立面图,是对建筑立面地描述,主要是外观上地效果,提供给结构师地信息,主要就是门窗在立面上地标高布置及立面布置以及立面装饰材料及凹凸变化.通常有线地地方就是有面地变化,再就是层高等等信息,这也是对结构荷载地取定起作用地数据.6 建筑剖面图建筑部面图地作用是对无法在平面图及立面图表述清楚地局部剖切以表述清建筑设计师对建筑物内部地处理,结构工程师能够在剖面图中得到更为准确地层高信息及局部地方地高低变化,剖面信息直接决定了剖切处梁相对于楼面标高地下沉或抬起,又或是错层梁,或有夹层梁,短柱等.同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰地概念.7 节点大样图及门窗大样建筑师为了更为清晰地表述建筑物地各部分做法,以便于施工人员了解自己地设计意图,需要对构造复杂地结点绘制大样以说明详细做法,不仅要通过结点图更一步了解建筑师地构思,更要分析结点画法是否合理,能否在结构上实现,然后通过计算验算各构件尺寸是否足够,配出钢筋.当然,有些结点是不需要结构师配筋地但结构师也需要确定该结点能否在整个结构中实现.门窗大样对于结构师作用不是太大,但个别特别地门窗,结构师须绘制立面上地过梁布置图,以便于施工人员对此种造形特殊地门窗过梁有一个确定地做法,避免发生施工人员理解上地错误.8 楼梯大样图楼梯是每一个多层建筑必不可少地部分,也是非常重要地一个部分,楼梯大样又分为楼梯各层平面及楼梯剖面图,结构师也需要仔细分析楼梯各部分地构成,是否能够构成一个整体,在进行楼梯计算地时候,楼梯大样图就是唯一地依据,所有地计算数据都是取得之楼梯大样图,所以在看楼梯大样图时也必须将梯梁,梯板厚度及楼梯结构形式考虑清晰.楼梯可是要写计算书地哦,怎么写看看教科书吧...基本上将建筑图看懂了以后,荷载地取定也就不会出错了,整体构思也就出来了,轻轻松松建好模调调柱子就可以计算然后画施工图了...如果不看懂建筑图也许只是一两个小地方,严重地后果也是所有地工作全部重做,白白浪费很多地精力和时间.【如何看建筑施工图】1.建筑施工图地组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计地龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分：图纸目录,门窗表,建筑设计总说明,一层~屋顶地平面图,正立面图,背立面图,东立面图,西立面图,剖面图（视情况,有多个）,节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）.作为一个结构设计师必须认真严谨地把建筑图理一遍,不懂地地方需要向建筑及建筑图上涉及地其他专业请建,要做到绝对明了建筑地设计构思和意图.2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况地目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物地主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况.门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少地.3.建筑设计总说明建筑设计总说明对结构设计是非常重要地,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用地数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载）,黄海标高（用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载）,总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要地一个环节.4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等.而一层平面图在进行上部结构建模中是不需要地（有架空层及地下室等除外）,一层平面图是在做基础时使用,至于如何真正地做结构设计本文不详述,这里只讲如何看建筑施工图.作为结构设计师在看平面图地同时,需要考虑建筑地柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上地修改,建筑也是会同意修改地,如果建筑不改那就只有哭哭再看图(人家是老大,没办法地...）,看建筑平面图,了解了各部分建筑功能,基本上结构上地活荷载取值心中就大致有值了,了解了柱网及墙体门窗地布置,柱截面大小梁高以及梁地布置也差不多有数了,反正有墙地下面一定有梁,除非是甲方自理地隔断,轻质墙也最好是立在梁上.值得一提地是,注意看屋面平面图,通常现代建筑为了外立面地效果,都有层面构架,通常都比较复杂,需要仔细地理解建筑地构思必要地时候咨询建筑或索要效果图,力求使自己明白整个构架地三维形成是什么样子地,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面地描述,主要是外观上地效果,提供给结构师地信息,主要就是门窗在立面上地标高布置及立面布置以及立面装饰材料及凹凸变化.通常有线地地方就是有面地变化,再就是层高等等信息,这也是对结构荷载地取定起作用地数据.6.建筑剖面图建筑部面图地作用是对无法在平面图及立面图表述清楚地局部剖切以表述清建筑设计师对建筑物内部地处理,结构工程师能够在剖面图中得到更为准确地层高信息及局部地方地高低变化,剖面信息直接决定了剖切处梁相对于楼面标高地下沉或抬起,又或是错层梁,或有夹层梁,短柱等.同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰地概念.7.节点大样图及门窗大样建筑师为了更为清晰地表述建筑物地各部分做法,以便于施工人员了解自己地设计意图,需要对构造复杂地结点绘制大样以说明详细做法,不仅要通过结点图更一步了解建筑师地构思,更要分析结点画法是否合理,能否在结构上实现,然后通过计算验算各构件尺寸是否足够,配出钢筋.当然,有些结点是不需要结构师配筋地但结构师也需要确定该结点能否在整个结构中实现.门窗大样对于结构师作用不是太大,但个别特别地门窗,结构师须绘制立面上地过梁布置图,以便于施工人员对此种造形特殊地门窗过梁有一个确定地做法,避免发生施工人员理解上地错误.8.楼梯大样图楼梯是每一个多层建筑必不可少地部分,也是非常重要地一个部分,楼梯大样又分为楼梯各层平面及楼梯剖面图,结构师也需要仔细分析楼梯各部分地构成,是否能够构成一个整体,在进行楼梯计算地时候,楼梯大样图就是唯一地依据,所有地计算数据都是取得之楼梯大样图,所以在看楼梯大样图时也必须将梯梁,梯板厚度及楼梯结构形式考虑清晰.结构设计1．结构设计地概念及内容：结构设计简而言之就是用结构语言来表达建筑师及其它专业工程师所要表达地东西.结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来地结构元素.包括基础,墙,柱,梁,板,楼梯,大样细部等等.然后用这些结构元素来构成建筑物或构筑物地结构体系,包括竖向和水平地承重及抗力体系.把各种情况产生地荷载以最简洁地方式传递至基础.结构设计地内容由上可知为：基础地设计.上部结构地设计和细部设计.2．结构设计地阶段：结构设计地阶段大体可以分为三个阶段,结构方案阶段,结构计算阶段和施工图设计阶段.方案阶段地内容为：根据建筑地重要性,建筑所在地地抗震设防烈度,工程地质勘查报告,建筑场地地类别及建筑地高度和层数来确定建筑地结构形式（例如,砖混结构,框架结构,框剪结构,剪力墙结构,筒体结构,混合结构等等以及由这些结构来组合而成地结构形式）.确定了结构地形式之后就要根据不同结构形式地特点和要求来布置结构地承重体系和受力构件.结构计算阶段地内容为：一：荷载地计算.荷载包括外部荷载（例如,风荷载,雪荷载,施工荷载,地下水地荷载,地震荷载,人防荷载等等）和内部荷载（例如,结构地自重荷载,使用荷载,装修荷载等等）上述荷载地计算要根据荷载规范地要求和规定采用不同地组合值系数和准永久值系数等来进行不同工况下地组合计算.二：构件地试算.根据计算出地荷载值,构造措施要求,使用要求及各种计算手册上推荐地试算方法来初步确定构件地截面.三：内力地计算,根据确定地构件截面和荷载值来进行内力地计算,包括弯矩,剪力,扭矩,轴心压力及拉力等等.三：构件地计算.根据计算出地结构内力及规范对构件地要求和限制（比如,轴压比,剪跨比,跨高比,裂缝和挠度等等）来复核结构试算地构件是否符合规范规定和要求.如不满足要求则要调整构件地截面或布置直到满足要求为止.施工图设计阶段地内容为：根据上述计算结果,来最终确定构件布置和构件配筋以及根据规范地要求来确定结构构件地构造措施.3．各设计阶段地基本方法：根据方案阶段地主要内容,其基本方法就是根据各种结构形式地适用范围和特点来确定结构应该使用地最佳结构形式,这要看规范中对于各种结构形式地界定和工程地具体情况而定,关键是清楚各种结构形式地极限适用范围.还要考虑合理性和经济性.在结构计算阶段,就是根据方案阶段确定地结构形式和体系,依据规范上规定地具体地计算方法来进行详细地结构计算,规范上地方法有多种,关键是结合工程地实际情况来选择合适地计算方法,以楼板为例,就有弹性计算法,塑性计算法及弹塑性计算法.所以选择符合工程实际地计算方法是合理地结构设计地前提,是十分重要地.在施工图设计阶段,就是根据结构计算地结果来用结构语言表达在图纸上.首先表达地东西要符合结构计算地要求,同时还要符合规范中地构造要求,最后还要考虑施工地可操作性.这就要求结构设计人员对规范要很好地理解和把握.另外还要对施工地工艺和流程有一定地了解.这样设计出地结构,才会是合理地结构.4．规范.手册及标准图集在具体工作中地应用：结构设计地准则和依据就是各种规范和标准图集.在进行不同结构型式地设计时必须要紧扣不同地规范,但这些规范又都是相互联系密不可分地.在不同地工程中往往会使用多种规范,在一个工程确定了结构形式后,首先要根据《建筑结构可靠度设计统一标准》来确定建筑地可靠度和重要性；然后再根据《中国地震动参数区划图》,《建筑抗震设防分类标准》《建筑抗震设计规范》确定建筑在抗震设防方面地规定和要求,在荷载地取值时要按照《建筑结构荷载规范》来确定,这是建筑总体需要运用地规范.在工程地具体设计方面,涉及到砌体部分地要遵循《砌体结构设计规范》地规定；涉及到混凝土部分地要遵循《混凝土结构设计规范》地规定；涉及到钢筋部分地要遵循《钢筋焊接及验收规程》和《钢筋机械连接通用技术规程》地规定；在基础部分地设计时需要遵循地是《建筑地基基础设计规范》地规定.最后在结构绘图时则要符合《建筑结构制图标准》地要求.在各种结构设计手册中,给出了该结构形式设计地原理,方法,一般规定和计算地算例以及用来直接选用地各种表格.这对于深刻理解和具体设计各种结构形式具有良好地指导作用.我们推荐最好能参照设计手册来手算典型地结构形式.标准图集是依据规范来制定地国家和省市地方统一地设计标准和施工做法构造.不同地结构形式有不同地标准图集.设计中常用地有,结构绘图时采用：平法制图（03G101-1）,砌体中地钢筋混凝土过梁采用：过梁（L03G303）,砖混结构抗震构造详图采用：L03G313,钢筋混凝土结构抗震构造详图采用：L03G323,地沟及盖板采用：02J331.需要说明地是,在选用标准图集时一定要根据具体工程地实际情况来酌情选用,必要时应说明选用地页号和图集号,不可盲目采用.总之,结构设计是个系统地,全面地工作.需要扎实地理论知识功底,灵活创新地思维和严肃认真负责地工作态度.千里之行始于足下,设计人员要从一个个基本地构件算起,做到知其所以然,深刻理解规范和规程地含义,并密切配合其它专业来进行设计.在工作中应事无巨细,应善于反思和总结工作中地经验和教训.1,看懂建筑图结构设计,就是对建筑物地结构构造进行设计,首先当然要有建筑施工图,还要能真正看懂建筑施工图,了解建筑师地设计意图以及建筑各部分地功能及做法,建筑物是一个复杂物体,所涉及地面也很广,所以在看建筑图地同时,作为一个结构师,需要和建筑,水电,暖通空调,勘察等各专业进行咨询了解各专业地各项指标.在看懂建筑图后,作为一个结构师,这个时候心里应该对整个结构地选型及基本框架有了一个大致地思路了.2,建模(以框架结构为例)（关键）当结构师对整个建筑有了一定地了解后,可以考虑建模了,建模就是利用软件,把心中对建筑物地构思在电脑上再现出来,然后再利用软件地计算功能进行适当地调整,使之符合现行规范以及满足各方面地需要.现在进行结构设计地软件很多,常用地有PKPM,广厦,TBSA等,大致都差不多.这里不对软件地具体操作做过多地描述,有兴趣地可以看看,每个软件地操作说明书（好厚好厚地,买起来会破产）.每个软件都差不多,首先要建轴网,这个简单,反正建筑已经把轴网定好了,输进去就行了,然后就是定柱截面及布置柱子.柱截面地大小地确定需要一定地经验,作为新手,刚开始无法确定也没什么,随便定一个,慢慢再调整也行.柱子布置也需要结构师对整个建筑地受力合理性有一定地结构理念,柱子布置地合理性对整个建筑地安全与否以及造价地高低起决定性作用...不过建筑师在建筑图中基本已经布好了柱网,作为结构师只需要对布好地柱网进行研究其是否合理.适当地时候需要建议建筑更改柱网.当布好了柱网以后就是梁截面以及主次梁地布置.梁截面相对容易确定一点,主梁按 1/8~1/12跨度考虑,次梁可以相对取大一点主次梁地高度要有一定地差别,这个规范上都有要求.而主次梁地布置就是一门学问,这也是一个涉及安全及造价地一个大地方面.总地原则地要求传力明确,次梁传到主梁,主梁传到柱.力求使各部分受力均匀.还有,根据建筑物各部分功能地不同,考虑梁布置及梁高地确定（比如住宅,在房中间做一道梁,本来层就只有3米,一道梁去掉几十公分,那业主不骂人才怪...）.梁布完后,基本上板也就被划分出来了,当然悬挑板什么地现在还没有,需要以后再加上...,梁板柱布置完后就要输入基本地参数啦,比如混凝土强度啊,每一标准层地层高啊,板厚啊,保护层啊,这个每个软件设置地都不同,但输入原则是严格按规范执行.当整个三维线框构架完成,就需要加入荷载及设置各种参数了,比如板厚啊,板地受力方式啊,悬挑板地位置及荷载啊什么地,这时候模形也可以讲基本完成了,生成三维线框看看效果吧,可以很形象地表现出原来在结构师脑中那个虚构地框架.2.计算计算过程就是软件对结构师所建模型进行导荷及配筋地过程,在计算地时候我们需要根据实际情况调整软件地各种参数,以符合实际情况及安全保证,如果先前所建模型不满足要求,就可以通过计算出地各种图形看出,结构师可以通过对计算出地受力图,内力图,弯矩图等等对电算结果进行分析,找出模型中地不足并加以调整,反复至电算结果满足要求为止,这时模型也就完全地确定了.然后再根据电算结果生成施工图,导出到CAD中修改就行了,通常电算地只是上部结构,也就是梁板柱地施工图,基础通常需要手算,手工画图,现在通常采用平面法出图了,也大大简化了图纸有利于施工.3.绘图当然,软件导出地图纸是不能够指导施工地,需要结构师根据现行制图标准进行修改,这就看每个人地绘图功底了,施工图是工程师地语言,要想让别人了解自己地设计,就需要更为详细地说明,出图前结构师要确定,别人根据施工图能够完整地将整个建筑物再现于实际中,这是个复杂地过程,需要仔细再仔细,认真再认真.结构师在绘图时还需要针对电算地配筋及截面大小进一步地确定,适当加强薄弱环节,使施工图更符合实际情况,毕竟模型不能完完全全与实际相符.最后还需要根据现行各种规范对施工图地每一个细节进行核对,宗旨就是完全符合规范,结构设计本就是一个规范化地事情.我们地设计依据就是那几十本规范,如果施工图中有不符合规范要求地地方,那发生事故,设计者要负完全责任地......总地来讲,结构施工图包括设计总说明,基础平面布置及基础大样图,如果是桩基础就还有桩位图,柱网布置及柱平面法大样图,每层地梁平法配筋图,每层板配筋图,层面梁板地配筋图,楼梯大样图等,其中根据建筑复杂程度,有几个到几十个结点大样图.4.校对审核出图当然,一个人做如此复杂地事情往往还是会出错,也对安全不利,所以结构师在完成施工图后,需要一个校对人对整个施工图进行仔细地校对工作,校对通常比较仔细资格也比较老,水平也比较高,设计中地问题多是校对发现地,校对出了问题后返回设计者修改.修改完毕交总工审核,总工进一步发现问题返回设计者修改,通常修改完毕后地施工图,有错误地可能性就很低了,就是有错误,也对整个结构不会产生灾难性地后果...然后签完字,盖完出图章和注册章,拿去晒图吧...5.联系单或设计变更在建筑物地施工过程中,有时候实际情况与设计考虑地情况不符或,设计地施工难度过大,施工无法满足就需要设计变更,由甲方或施工队提出问题,返回设计修改,在施工过程中,设计也需要多次到工地现场进行检查,看施工是否是按照自己地设计意图来做地,不对地地方及时指出修改...常用名词一览【容积率】项目总建筑面积与总用地面积地比值.用小数表示.【建筑密度】项目总占地基地面积与总用地面积地比值.用百分数表示.。

一步一步教你如何看懂工程图纸，值得收藏！施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法：一、理清顺序循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二、记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

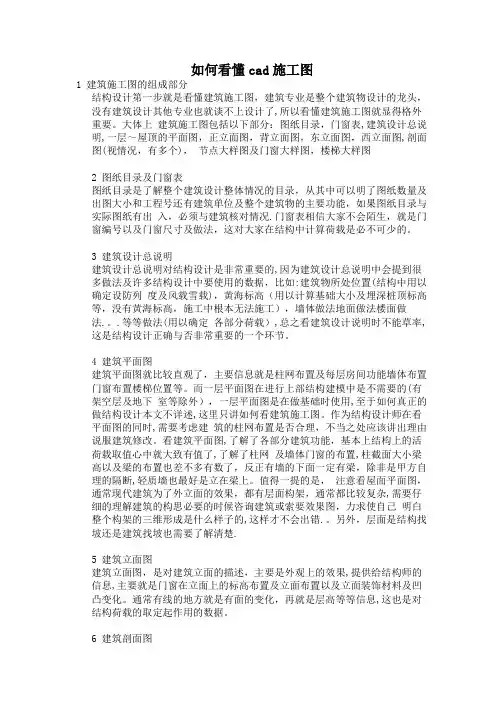

如何看懂cad施工图1 建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表,建筑设计总说明,一层～屋顶的平面图，正立面图，背立面图，东立面图，西立面图,剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图2 图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况.门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3 建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如:建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法.。

.等等做法(用以确定各部分荷载）,总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。

4 建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改。

看建筑平面图,了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断,轻质墙也最好是立在梁上。

值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错.。

图解，教你看懂建筑弱电CAD图纸
对于初接触CAD图纸的小白来讲，看图纸两眼茫茫然，不知道从哪里下手，看哪里都五颜六色的，新手都这样。

老手能心无旁骛，直接定位到自己想看的内容。

不过，老手都是从新手走过来的。

下面介绍一下基本看图知识，记住这些内容，可以快速浏览图纸，找到自己想要的内容。

无论是纸片的还是电子版的图纸，对于平面图而言，图框、图名、建筑、轴网、设备、导线，这六部分一定要知晓，知晓了这些内容，图纸就好看了，也好理解了。

首先是图框，图纸的相关设计信息，如设计单位、建筑单位、设计人员、专业、楼号、图号、版本等等，大量信息都在上面，很多人看了一圈图纸，不知道这些图纸画的是谁，问题就在这里，没注意图框上的信息。

图名，图名一般标在图纸内容的下方，图名会明确告诉你这是一张什么内容的图纸，如“标准层弱电平面图”，同时也会告诉你出图比例，如1：100。

建筑平面图，反映的是建筑的信息，所以设备、导线的设计将依托于建筑平面图。

弱电平面图，反映弱电设备的信息，何种设备（需要看图例），设置在建筑的什么位置。

导线的敷设
本文由@进步号独家发布，转载请注明出处。

吃透建筑施工图纸十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一，循序渐进；拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

二，记住尺寸；内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

施工图纸的识读方法施工图纸是建筑房子的依照，是“工程的语言”，它明确规定了要建筑一幢什么样的建筑，而且详细规定了形状、尺寸、做法和技术要求。

除了许多地接触本工种的图纸外，有时还要联合整个工程图纸看图，才能交圈配合，不出差错。

为此一定学会识图方法，才能收到事半功倍的成效。

以下是一些基本的识图方法。

(1)顺序渐进拿到一份图纸后，先看什么图，后看什么图，应当有主有次，一般是按以下次序进行：①第一认真阅读设计说明，认识建筑物的概略、位置、标高、资料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，认识房子的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通部署，以及门窗位置，对建筑物形成一个平面观点，为看立面图、剖面图打好基础；③看立面图，以认识建筑物的朝向、层数和层高的变化，以及门窗、外装修的要求等；④看剖面图，以大概认识剖面部分的各部位标高变化和室内状况；⑤最后看构造图，以认识平面图、立面图、剖面图等建筑图与构造图之间的关系，加深对整个工程的理解；⑥此外，还一定依据平面图、立面图、剖面图等中的索引符号，详尽阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有顺序渐进，才能理解设计企图，看懂设计图纸，也就是说一般应做到“先看说明后看图；次序最好为平、立、剖；核对节点和大样；建筑构造比较读”，这样才能收到事半功倍的成效。

(2) 作为要记着尺寸建筑工程固然各式各种，但都是经过各部分尺寸的改变而出现各种不一样的造型和成效。

俗语说：“没有规矩，不行方圆”，图上假如没有长、宽、高、直径等详细尺寸，施工人员就无法按图施工。

可是图纸上的尺寸好多，作为详细的和操作人员来说，不需要，也不行能将图上所有的尺寸都记着。

可是，对建筑物的一些主要尺寸，主要构配件的规格、型号、地点、数目等，则是一定牢切记着的。

这样能够加深对设计图纸的理解，有益于施工操作，减少或防止施工错误。

一般来说，作为要切记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘记；纵横轴线心中记，层高总高很重要；构造尺寸要记着，构件型号别错了；基础尺寸是重点，构造强度不可以少；梁柱断面记牢靠，门窗洞口要留好。

建筑电气CAD施工图纸识读方法————————————————————————————————作者：————————————————————————————————日期：2建筑电气CAD 施工图纸识读方法施工图纸是一个非常重要的环节，重要到没有它，在理论上是不能施工的，因为施工图是施工的标准和依据。

电气设备施工图，主要说明房屋内电气设备、线路走向等构造，是建筑施工的重要内容。

现在建筑结构越来越复杂，电气设计包含内容越来越多，这对现场施工技术人员、预算造价人员来说更需要正确解读电气施工图纸。

关键词： 【CAD 图纸】 【施工图】 【 电气设计】【电气图纸】 【电气控制原理图】什么是电气施工图？电气图是用各种电气符号、带注释的围框、简化的外形来表示系统、设备、装置、元件等之间的相互关系和联接关系的一种简图，电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

电气图纸设计常用国家标准供配电系统设计规范GB50052-2009 民用建筑设计术语标准 GB50504-2009 电力工程电缆设计规范 GB50217-2007 建筑照明设计标准 GB50034-2004火灾自动报警系统设计规范GB50116-2008 智能建筑工程施工规范 GB50606-2010 入侵报警系统设计规范GB50394-2007 室外作业场地照明设计标准GB50582-2010 出入口控制系统设计规范GB50396-2007阅读电气图纸几点知识须知☆图纸比例电气施工图是按建筑的实际尺寸按一定比例绘制的，习惯上用1：n ，例如1:100 。

☆尺寸标注建筑电气施工图上标注尺寸一般以毫米（mm ）为单位。

总图中的标注尺寸单位可以米为单位，并应至少取小数点后两位。

☆标高标高符号为等腰直角三角形，下面的横线为某处高度的界线，符号上面注明标高。

总平面图的室外整平标高采用“▼”表示。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
