220kv输变电工程方案一、项目背景近年来，随着我国经济的快速发展和城市化进程的加快，电力需求不断增加。
为了更好地满足不断增长的电力需求，我国加快了电网升级与扩建的步伐。
220kV 输变电工程作为电网升级与扩建的重要组成部分，起着至关重要的作用。
二、项目概况该220kV 输变电工程是位于某市的一处输电电站，是一个重要的配电中心，负责接收来自外部的220kV电力供应，通过变压器进行升压，并将电能输送到本地区各个用电站，同时也提供给其他地区的电力。
该项目总投资约为1.5亿元人民币，占地面积约为5000平方米。
三、工程规划1. 基本原则（1）安全可靠。
电力系统的安全和可靠性是首要考虑的因素，必须遵循国家、地方政府的相关规定和标准，确保工程设施的安全可靠。
（2）高效节能。
在工程设计中，应尽可能采用先进、高效的设备和技术，降低工程能耗，提高电力传输效率。
（3）环境保护。
在工程建设中，应积极采取措施减少对环境的影响，降低环境污染，充分利用可再生能源和清洁能源。
2. 工程范围（1）220kV输电线路建设。
新建一条220kV的输电线路，连接外部的电力供应站和本地的配电中心。
（2）变电站建设。
在本地配电中心建设一座220kV变电站，用于接收来自输电线路的电能，并通过变压器升压和输送到本地区各个用电站。
（3）配电线路建设。
在变电站周围建设一系列的配电线路，用于将变电站输送过来的电能分配到本地区各个用电站。
3. 技术方案（1）输电线路方案。
选择优质的导线材料和绝缘材料，采用合理的导线排列方式和支架设计，确保输电线路的安全和可靠。
（2）变电站方案。
选择高效的变压器和开关设备，配备完善的保护和检修装置，确保变电站的运行稳定和可靠。
（3）配电线路方案。
选择合适的线路类型和电缆规格，合理设计线路布局，确保配电线路的安全和稳定。
四、建设过程1. 前期准备（1）选址。
根据地方政府的规划和选址方案，选择合适的建设用地。
（2）设计。
220kv变电站送电方案[正文]220kV变电站送电方案一、背景随着电力需求的增长和城市建设的不断扩张，电力供应的稳定性成为保障工业生产和市民生活的重要因素。
220kV变电站作为电力系统的重要组成部分，起到将高压电能转变为适用于输配电系统的低压电能的作用。
在设计220kV变电站送电方案时，需要考虑诸多因素，以确保电力供应的可靠性和稳定性。
二、需求分析1. 电力供应需求：确保变电站能够满足工业、商业和居民区等不同用电需求，提供稳定可靠的电力供应。
2. 安全性要求：确保变电站的设备运行安全可靠，避免火灾、短路等安全事故的发生。
3. 经济性要求：在保证供电可靠性的前提下，尽量减少设备运行成本和低效能耗。
4. 可持续性要求：结合当地环境特点，利用可再生能源和环保技术，减少对环境的影响。
三、方案设计基于以上需求分析，设计一个高效稳定的220kV变电站送电方案如下：1. 输电线路规划：根据实际情况和需求，确定合适的输电线路路径和走向，并考虑线路长度、载流量等因素。
同时，应优先选择耐候性好、绝缘性能优异的输电材料和设备，以提高线路的稳定性和可靠性。
2. 变压器选择：选择合适的变压器类型和容量，确保变压器能够满足电力需求，并具备良好的电压调节和能耗控制能力。
3. 保护装置设计：根据变电站的规模和设备情况，设计合理的保护装置，包括过电压保护、接地保护、差动保护等，以确保设备安全可靠运行，提高电力供应的稳定性。
4. 自动化控制系统：引入现代自动化控制技术，建立完善的监控系统和远程控制系统，实现对变电站设备的智能化管理和运维，提高供电可靠性和安全性。
5. 可再生能源利用：结合当地资源特点和环境保护要求，考虑将可再生能源（如太阳能、风能等）应用于变电站的供电系统中，以提高能源利用效率，并减少对传统能源的依赖。
6. 能源储备：设计合理的能源储备装置，如备用电池组或发电机组等，以应对突发情况和电力需求高峰期，确保持续供电。
220kV II线送变电工程新设备启动试运行方案批准：运行单位审核：编写单位审核：编写：联系电话：一、工程概况1.220kV变电站：本站已投入运行，本期工程为新增扩建220kVII线工程220kV配电装置本期有：220kVII线2053间隔，新增220kV线路保护屏2面、220kV线路测控屏1面、220kV故障录波屏1面、220kV线路计量屏1面，原有220kV母差保护屏1面、同期控制屏1面。
2.右岸水电站：拆除原有35kV升压变压器及35kV控制室，增加一台。
右岸电厂发电机组经过10kV电缆连接至220kV升压变压器，经过升压变压器升压后连接220kV GIS出线间隔，220kV GIS间隔采用架空出线，由出线套管直接连接至附近架空线路塔。
220kV配电装置本期有：10kV/220kV的升压变压器及一个220kVGIS间隔。
新增220kV线路保护屏2面、220kV线路测控屏2面、220kV故障录波屏1面、220kV线路计量屏1面。
3.220kVII线：线路电压等级为220kV，本工程线路由水电站电厂（右岸）220kV升压站终端塔出线后，经J1终端塔向东面走线一段后，线路经J2转角塔转向北面，跨越红水河后经J3、J4转角塔至开关站（左岸）附近已建设的终端塔，线路长度约1.4km。
二、启动试运行前准备1.运行单位应准备好操作用品，用具，消防器材配备齐全并到位。
2.所有启动试运行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会呈交验收结果报告，启动委员会认可已具备试运行条件。
3.220kV变电站、右岸水电站与调度的通信开通，启动设备的远动信息能正确传送到调度。
4.启动试运行范围内的设备图纸及厂家资料齐全，有关图纸资料报供电局调度管理所。
5.启动试运行范围内的设备现场运行规程编写审批完成并报生技、安监部备案。
6.施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报调度备案。

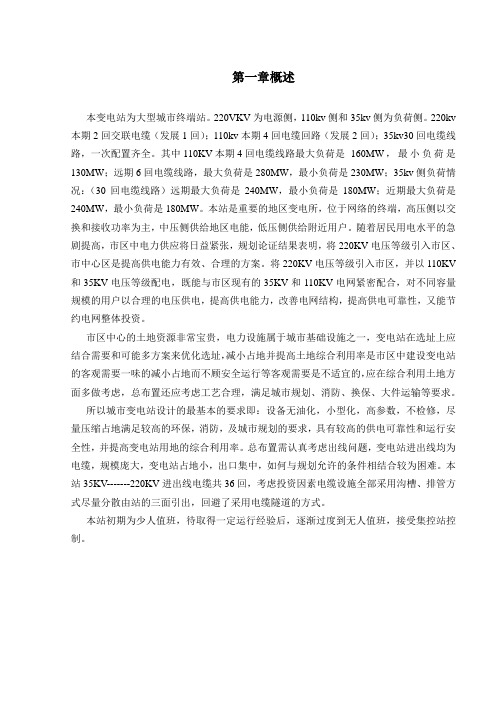

第一章概述本变电站为大型城市终端站。
220VKV为电源侧，110kv侧和35kv侧为负荷侧。
220kv 本期2回交联电缆（发展1回）；110kv本期4回电缆回路（发展2回）；35kv30回电缆线路，一次配置齐全。
其中110KV本期4回电缆线路最大负荷是160MW ，最小负荷是130MW；远期6回电缆线路，最大负荷是280MW，最小负荷是230MW；35kv侧负荷情况：（30回电缆线路）远期最大负荷是240MW，最小负荷是180MW；近期最大负荷是240MW，最小负荷是180MW。
本站是重要的地区变电所，位于网络的终端，高压侧以交换和接收功率为主，中压侧供给地区电能，低压侧供给附近用户。
随着居民用电水平的急剧提高，市区中电力供应将日益紧张，规划论证结果表明，将220KV电压等级引入市区、市中心区是提高供电能力有效、合理的方案。
将220KV电压等级引入市区，并以110KV 和35KV电压等级配电，既能与市区现有的35KV和110KV电网紧密配合，对不同容量规模的用户以合理的电压供电，提高供电能力，改善电网结构，提高供电可靠性，又能节约电网整体投资。
市区中心的土地资源非常宝贵，电力设施属于城市基础设施之一，变电站在选址上应结合需要和可能多方案来优化选址，减小占地并提高土地综合利用率是市区中建设变电站的客观需要一味的减小占地而不顾安全运行等客观需要是不适宜的，应在综合利用土地方面多做考虑，总布置还应考虑工艺合理，满足城市规划、消防、换保、大件运输等要求。
所以城市变电站设计的最基本的要求即：设备无油化，小型化，高参数，不检修，尽量压缩占地满足较高的环保，消防，及城市规划的要求，具有较高的供电可靠性和运行安全性，并提高变电站用地的综合利用率。
总布置需认真考虑出线问题，变电站进出线均为电缆，规模庞大，变电站占地小，出口集中，如何与规划允许的条件相结合较为困难。
本站35KV-------220KV进出线电缆共36回，考虑投资因素电缆设施全部采用沟槽、排管方式尽量分散由站的三面引出，回避了采用电缆隧道的方式。
220KV变电站供配电工程施工组织设计方案1. 前言本文档旨在为220KV变电站供配电工程的施工组织设计方案提供参考和指导。
2. 工程概述本工程项目为新建220KV变电站供配电工程，主要包括变电站厂房建设、设备安装、电缆敷设、通信及控制系统建设等。
3. 施工组织设计3.1 组织架构本工程项目设总承包单位、电力工程监理单位、施工单位，建立工程项目经理办公室及项目现场管理机构。
施工单位按照工程施工管理制度进行日常管理，主要职责为质量控制、进度管理、安全管理和工程财务管理等。
3.2 施工流程本工程项目施工流程包括：- 资料准备：施工单位根据工程计划和设计文件编制施工方案、质量控制手册、安全控制手册、进度计划等施工管理文件。
- 现场准备：施工单位完成项目工程管理机构建设、场地平整、安全防护措施落实等现场准备工作。
- 厂房建设：根据设计文件要求完成厂房建设，包括预制构件的安装、砌体结构的施工、屋面及外墙的建设等。
- 装备安装：根据设计文件要求安装变压器、开关设备及其它设备。
- 电缆敷设：敷设220KV、110KV、35KV、10KV电缆线路。
- 通信及控制系统建设：根据设计要求建设通信和控制系统。
- 联合调试：根据设备安装、线路铺设及控制系统建设的进度先后完成联合调试，确保各设备互相配合，工作正常。
- 投运：按照规程实施电力设备的投运工作，完成试运行、可靠性试验、验收等。
4. 安全管理施工单位应建立健全安全管理体系，制定安全管理制度和方案，明确施工人员安全责任制，加强现场安全检查和监督，严格落实现场施工安全措施。
5. 质量管理施工单位应严格按照施工方案和《电力工程施工及验收质量管理规定》要求，组织实施质量控制和质量保证措施，确保工程质量符合规定标准。
6. 进度管理施工单位应按照工程进度计划，明确施工目标和各项工作任务，科学分配工程量、合理安排工期，做好施工进度控制和调度工作，确保工期安全顺利。
7. 财务管理施工单位应做好工程财务管理工作，制定合理的施工费用估算，加强工程造价和资金管理，确保施工资金使用合理、经济。

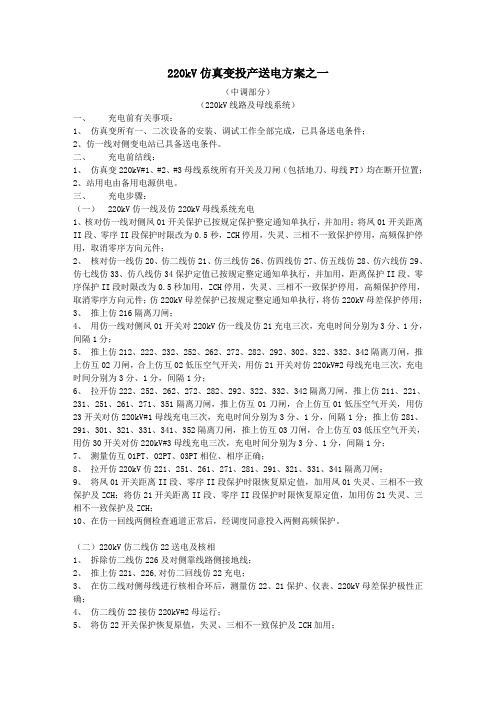

220kV仿真变投产送电方案之一（中调部分）（220kV线路及母线系统）一、充电前有关事项：1、仿真变所有一、二次设备的安装、调试工作全部完成，已具备送电条件；2、仿一线对侧变电站已具备送电条件。
二、充电前结线：1、仿真变220kV#1、#2、#3母线系统所有开关及刀闸（包括地刀、母线PT）均在断开位置；2、站用电由备用电源供电。
三、充电步骤：（一）220kV仿一线及仿220kV母线系统充电1、核对仿一线对侧凤01开关保护已按规定保护整定通知单执行，并加用；将凤01开关距离II段、零序II段保护时限改为0.5秒，ZCH停用，失灵、三相不一致保护停用，高频保护停用，取消零序方向元件；2、核对仿一线仿20、仿二线仿21、仿三线仿26、仿四线仿27、仿五线仿28、仿六线仿29、仿七线仿33、仿八线仿34保护定值已按规定整定通知单执行，并加用，距离保护II段、零序保护II段时限改为0.5秒加用，ZCH停用，失灵、三相不一致保护停用，高频保护停用，取消零序方向元件；仿220kV母差保护已按规定整定通知单执行，将仿220kV母差保护停用；3、推上仿216隔离刀闸；4、用仿一线对侧凤01开关对220kV仿一线及仿21充电三次，充电时间分别为3分、1分，间隔1分；5、推上仿212、222、232、252、262、272、282、292、302、322、332、342隔离刀闸，推上仿互02刀闸，合上仿互02低压空气开关，用仿21开关对仿220kV#2母线充电三次，充电时间分别为3分、1分，间隔1分；6、拉开仿222、252、262、272、282、292、322、332、342隔离刀闸，推上仿211、221、231、251、261、271、351隔离刀闸，推上仿互01刀闸，合上仿互01低压空气开关，用仿23开关对仿220kV#1母线充电三次，充电时间分别为3分、1分，间隔1分；推上仿281、291、301、321、331、341、352隔离刀闸，推上仿互03刀闸，合上仿互03低压空气开关，用仿30开关对仿220kV#3母线充电三次，充电时间分别为3分、1分，间隔1分；7、测量仿互01PT、02PT、03PT相位、相序正确；8、拉开仿220kV仿221、251、261、271、281、291、321、331、341隔离刀闸；9、将凤01开关距离II段、零序II段保护时限恢复原定值，加用凤01失灵、三相不一致保护及ZCH；将仿21开关距离II段、零序II段保护时限恢复原定值，加用仿21失灵、三相不一致保护及ZCH；10、在仿一回线两侧检查通道正常后，经调度同意投入两侧高频保护。
220KV升压站带电操作安排220KV升压站及启备变、厂用6KVIA、IB段带电冲击操作安排一、带电方案：通过绿洲变对220KV站内设备进行带电冲击。
河洲I线 220KVI母母联开关 220KVII母启备变 6KVIA、IB段二、对220KV河洲I线（具体由哪条线路送电按调度命令执行）线路进行检查验收，验收合格并具备投运条件，拆除所有安全措施。
清除返送电范围内所有无关人员，并做好返送电防护措施。
三、操作步骤：1、检查220KV河洲I线开关，刀闸，地刀在断开位置，继电保护按调度所下达的保护定值单整定完毕并投入运行。
查220KV河洲I线自动重合闸退出。
2、询问调度对侧开关确已合上，在220KV河洲I线PT二次端子处核相序正确。
3、合上220KV河洲I线母线侧刀闸，合上220KV河洲I线线路侧刀闸。
用220KV河洲I线开关对线路冲击合闸三次，每次间隔10分钟，最后一次不断开开关。
4、检查220KV母线上所有开关、刀闸、地刀均在断开位置。
5、合上220KV河洲I线刀闸，用220KV河洲I线开关对220KVI 母母线冲击合闸三次，每次间隔10分钟，最后一次不断开开关。
6、在220KV母线电压互感器二次侧核对相序正确无误。
7、检查启备变高、低压开关、刀闸均在断开位置，启备变继电保护及有载调压档位均按调度所下达的定值整定完毕并投入。
将启备变瓦斯保护投入跳闸位置，投入启备变差动保护。
合上启备变220KV中性点接地刀闸2B1D。
合上启备变220KV侧刀闸2B012、用启备变220KV侧开关2B01DL对启备变冲击合闸5次，以后每次间隔15分钟，最后一次不断开开关。
8、检查6KVIA、6KVIB母线上所有接地刀闸、开关、刀闸均在断开位置。
9、合上启备变高压侧刀闸2B011，用启备变开关2B01DL对6KVIA、6KVIB段母线冲击合闸三次，每次间隔10分钟，最后一次不断开开关。
10、在6KV电压互感器二次侧核对相序正确无误。
220kV变电所电气安装变电工程临时用电方案220kV变电站工程电气安装项目部批准：日期：审核：日期：编制：日期：一、编制目的为切实贯彻落实“安全第一、预防为主、综合治理”的方针，确保220kV***输变电电气安装施工项目安全目标的顺利实现，特编制此方案。
二、编制依据（1）《220kV输变电工程建设项目管理纲要》（2）《国家电网公司工程建设质量管理规定（试行）》（国家电网基建[2006]699号）（3）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号）（4）《工程建设标准强制性条文（电力工程部分）》（2006年版）（5）国家电网公司电力安全工作规程（变电所和发电厂电气部分）（6）电力建设安全工作规程（变电所部分）三、工程概况及主要特点(1) 主变容量远景设计规模 3×24OMVA, 本期建设180MVA主变一台，电压等级220/110/35千伏(2)220kV出线远景8回，本期4回（南通电厂2回、海安1回，金城1回），采用双母线接线，屋外管型母线布置。
(3)110kV出线远景14回，本期6回（城蒲线开断环入2回、西江线开断环入2回，高新技术园2回），采用双母线接线，屋外管型母线布置。
(4)35kV出线远景12回，本期2回，采用单母线分段接线，屋内开关柜布置。
(5) 本期工程主变压器配置3组12兆乏并联电容器，远景每台主变压器配置4组12兆乏并联电容器。
(6) 本期建设250kVA容量所用变压器2台，分别接至35kV 段母线及35kVⅡ段母线。
四、安全目标(1) 不发生人身轻伤及以上事故；(2) 不发生电网事故；(3)不发生重大设备事故；(4) 不发生施工质量事故；(5) 不发生对社会造成重大影响的事故；(6)不发生职务犯罪事故；(7)不发生更大火灾事故；(8)不发生信息安全事故；(9)不发生负有同等及以上责任的重大交通事故；(10)不发生各种交圈地带因控制不到位而引发的事故。

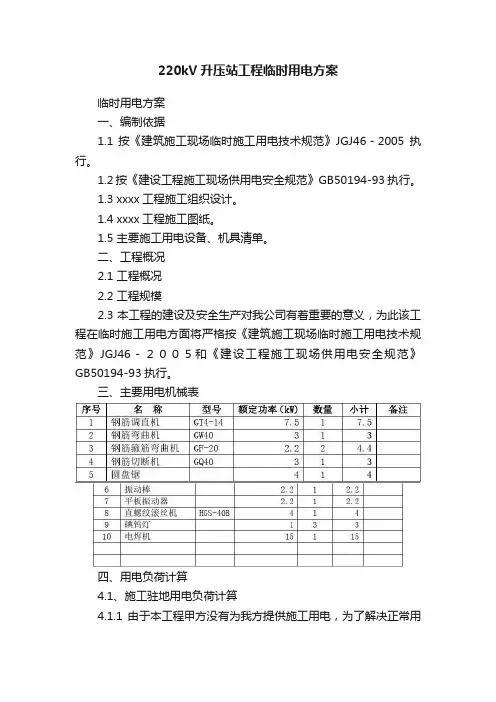

220kV升压站工程临时用电方案临时用电方案一、编制依据1.1 按《建筑施工现场临时施工用电技术规范》JGJ46－2005执行。
1.2 按《建设工程施工现场供用电安全规范》GB50194-93执行。
1.3 xxxx工程施工组织设计。
1.4 xxxx工程施工图纸。
1.5 主要施工用电设备、机具清单。
二、工程概况2.1 工程概况2.2 工程规模2.3 本工程的建设及安全生产对我公司有着重要的意义，为此该工程在临时施工用电方面将严格按《建筑施工现场临时施工用电技术规范》JGJ46－２００５和《建设工程施工现场供用电安全规范》GB50194-93执行。
三、主要用电机械表四、用电负荷计算4.1、施工驻地用电负荷计算4.1.1 由于本工程甲方没有为我方提供施工用电，为了解决正常用电问题我方决定使用柴油发电机来解决施工用电。
4.1.2 施工现场为动力用电和照明用电量两类，按施工进度及各施工队的工作安排，施工高峰期各类机械集中使用时的用电总量为：总用电量P总=1.05~1.10［K机×(∑P机)/COSΦ+K焊×∑P焊+K照×∑P 照］式中：P总——供电设备总需要容量（kVA）P机——电动机額定功率（kW）P焊——电焊机額定功率（kVA）P照——施工照明用电总功率（kW）COSΦ——功率因数K——需要系数其中：P机、P焊、P照详见施工现场主要机械设备表查表：K机=0.5K焊=0.6K照=1.0COSΦ=0.7ΣP机＝7.5+3+4.4+3+4+2.2+2.2+4=30.3ΣP焊＝15ΣP照＝3经计算施工现场总用电量：P总=1.05×(0.5×30.3/0.7+15×0.6+3×1)=33.65kVA五、配电电路设计5.1 根据本工程的布局及用电总量的需求，施工现场总用电为33.65kVA，临时用电拟采用50kW柴油发电机发电引至总配电箱，进入总配电箱后，再引到施工用电现场分配电箱，再从分配电箱引至现场用电部位开关箱，实行三级配电、三级保护。

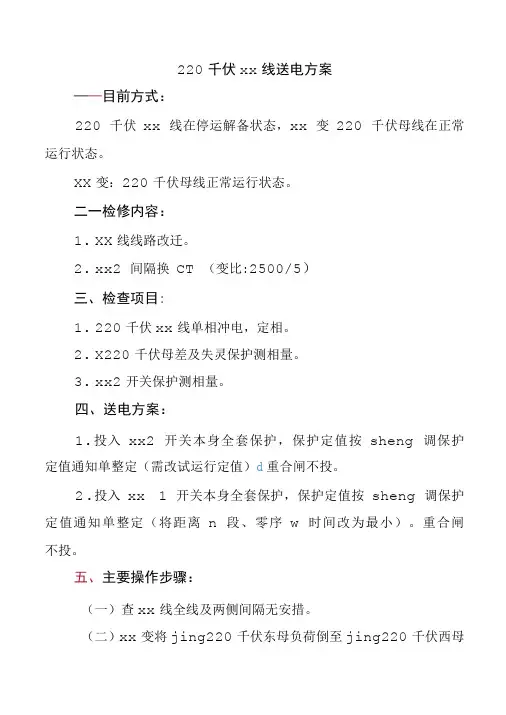

220千伏xx线送电方案——目前方式：220千伏xx线在停运解备状态，xx变220千伏母线在正常运行状态。
XX变：220千伏母线正常运行状态。
二一检修内容：1.XX线线路改迁。
2.xx2 间隔换CT （变比:2500/5）三、检查项目:1.220千伏xx线单相冲电，定相。
2.X220千伏母差及失灵保护测相量。
3.xx2开关保护测相量。
四、送电方案：1.投入xx2开关本身全套保护，保护定值按sheng调保护定值通知单整定（需改试运行定值）d重合闸不投。
2.投入xx 1开关本身全套保护，保护定值按sheng调保护定值通知单整定（将距离n段、零序w时间改为最小）。
重合闸不投。
五、主要操作步骤：（一）查xx线全线及两侧间隔无安措。
（二）xx变将jing220千伏东母负荷倒至jing220千伏西母线带，jing220开关停止运行，解除备用。
（三）投入jing220开关母联过流保护（定值：0秒，600A）经传动试验正常。
（四）XX变所有220千伏线路对侧改短延时0.25秒，退出jing220千伏母差及失灵保护。
（五）xx2开关恢复备用于jing220千伏东母，加入运行。
（六）xx变将xxl开关恢复备用于陡220千伏南母。
（七）xx变将xxl开关由三相操作方式改为单相操作方式对XX线单相冲电，定相：1.xx变合上xxl开关A相，对xx线、jing220千伏东母A 相冲电。
xx变检查xx线、jing220千伏东母A相一次带电正常，其它两相一次无电压。
2.xx变断开xxl开关A相，合上xxl开关B相，对xx线、jing220千伏东母B相冲电。
xx变检查xx线、jing220千伏东母B相一次带电正常，其它两相一次无电压。
3.xx变断开xxl开关B相，合上xxl开关C相，对xx线、jing220千伏东母C相冲电。
XX变检查XX线、jing220千伏东母C相一次带电正常，其它两相一次无电压。
（八）单相冲电、定相完毕，XX变断开xxl开关C相，然后将xxl开关恢复三相操作方式。
目录1 编制目的2 编制依据3 设备及系统简介4 受电范围5 组织分工6 使用仪器设备7 受电应具备的条件8 受电步骤9 安全注意事项1 编制目的为了拜城220kV输变电工程（变电站）的调试工作管理，明确此次变电站受电工作的任务和各方职责，规范受电程序，使受电工作有组织、有计划、有秩序地进行，确保变电所受电工作安全、可靠、顺利的完成，特制定本方案。
2 编制依据2.1 《电气设备安装工程电气设备交接试验标准》（GB50150～2006）2.2 《电力系统自动装置检验条例》2.3 《继电保护和电网安全自动装置检验条例》2.4 《火电工程启动调试工作规定》2.5 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2.6 《工程建设强制性条文（电力工程）》2.7 《电力建设安全健康与环境管理工作规定（2002年版）》2.8 设计图纸、制造厂家技术文件3 设备及系统简介拜城变220kV变电所工程，本期设计规模：1）主变压器：2台180MVA主变压器；2）220kV 出线：本期两回至库车的出线（牙拜线、拜兹线）；3）110kV出线：本期10回，其中8回至八钢，1回至拜城火电厂，1回至拜城中心变；4）无功补偿及出线：本期1号和2号主变35kV侧装设2组12Mvar并联电容器；220kV配电装置接线：本工程220kV主接线最终为双母线单分段,本期为双母线接线（分段断路器本期不上，只设隔离刀）。
本期2回主变进线，2回至库车出线（牙拜线、拜兹线）。
110kV配电装置接线：本期2回主变进线，10回出线，最终接线按双母双分段接线预留，本期按双母线接线建设（分段断路器本期不上，只设隔离刀，且隔离刀无控制接线）。
35kV配电装置接线：1号和2号主变35kV母线采用单母线分段接线，每台主变配置2组电容器、一台所用变。
220KV设计为双母线双分段带旁路母线接线（分段断路器本期不上，只设隔离刀），在1号母线及3号母线、2号母线及4号母线上本期为简易分段只装设隔离开关，不装设分段断路器；在1号母线及2号母线上设母联断路器，3号母线及4号母线本期工程不设母联断路器；在1号旁路母线及2号旁路母线上装设隔离开关，本期投运分别至伍兹诺维亚、安尼线路、Л～20～Х线路、Л～20～24线路各2回；35kV侧不带用电负荷，仅接无功补偿装置，采用单母线单元接线方式投运3组电容器、2组电抗器及#1所用变，35 kV母线装设有总断路器；#1主变压器为自耦型，星形接线，中性点通过公共套管直接接地。
35kV侧为 形接线，中性点采用不接地方式。
保护配置情况是：杜尚别～胡占德线路配置双套主保护，第一套为微机光纤分相电流纵差保护，第二套为微机高频保护（高频距离）；罗琴一线及罗琴二线配置高频保护（高频距离和高频方向），500kV两条母线各配置两套母线保护，500kV配置单独的故障录波，每台断路器配置一台微机断路器保护并具备重合闸功能；500kV主变主保护按照双重化的原则进行配置，并配置一套主变故障录波装置。
220kV母线配置双套微机母差保护装置，每回线路配置双套微机线路高频保护（高频距离和高频方向）及一套微机断路器保护，220kV旁路断路器配置一套微机距离保护装置，220kV系统配置一套集中式微机故障录波装置；35kV配置相应的电容器、电抗器、所用工作变保护，35kV无功补偿装置的各台断路器均可直接采用微机控制软件控制，实现无功补偿装置及有载调压开关的分接头自动投切；监控系统配置的是微机综合自动化监控系统（采用南瑞RCS系列）和微机五防系统，配置远动主机装置，该远动主机与微机测控、保护装置及监控设备构成综合自动化监控系统。
4 受电范围胡占德500kV变电所工程的初次受电范围暂拟如下，最终以塔吉克斯坦国家调度部门的调度方案执行。
受电范围：杜尚别～胡占德线，杜尚别～胡占德线电抗器组，变电所500kVI母、II母及其各自所带PT，#1主变；220KVI母、II母、III母、IV母、旁母及其各自所带PT，伍兹诺维亚线路、安尼线路、Л～20～Х线路、Л～20～24线路各两回；35kV段母线、2组电容器、3组电抗器、一台所用工作变。
5 组织分工调试单位负责编写与调度措施相配套的变电所受电方案，受电前对参加受电的有关单位人员进行技术交底，准备好试验用仪器设备，作好试验记录，解决受电过程中出现的技术问题，服从调度人员的指挥。
变电所运行人员负责与调度部门的联系，负责受电过程中的设备倒闸操作，以及受电设备的代管和受电后的安全运行。
安装单位负责制定受电设备的安全隔离措施，负责受电现场的安全、消防、保卫等，并负责设备检修和临时措施的拆装工作。
胡占德500kV变电所受电操作工作由受电指挥部统一指挥，由变电所运行人员进行操作。
所有参加受电工作人员必须佩戴受电标识证。
6 仪器设备及工器具准备调试单位准备好以下检测仪器设备：数字万用表；相序表；电力参数测试仪；微机继电保护试验装置；安装单位准备必需的工具：接线工具、设备自带工具操作器具等。
7 受电应具备的条件7.1 受电区域内的场地基本平整，消防、交通及人行道路畅通，网控室、主控室的土建工作全部结束，受电区域设有明显分界和标识，危险区域设有围栏和警告标识。
7.2 受电区域的施工设施已全部拆除并清扫干净（包括电缆井、沟）。
7.3 受电区域的梯子、平台、步道、栏杆等已按设计安装完毕，并已正式投入使用。
7.4 受电区域的生活用水系统和卫生、安全设施已投入正常使用，消防系统已正常投用。
7.5 受电区域具有充足的正式照明，事故照明能及时自动投入。
7.6 运行岗位已装设有正式的通讯装置，试运时增设的临时岗位，已配备可靠的通讯联络设施。
7.7 主控和网控的空调装置及通风设施已按设计能正常投入使用。
7.8 生产单位按规定已配备好相应的合格运行人员，已正式上岗，配备好相应的工具、图册、资料。
7.9 受电范围的安装工作结束并经验收签证，已办理代管手续。
7.10 按《电气设备安装工程电气设备交接试验标准》（GB50150-2006）完成以下一次设备的调整试验:7.10.1 断路器；7.10.2 电流互感器、电压互感器；7.10.3 避雷器、电容器、电抗器、阻波器；7.10.4 母线隔离开关；7.10.5 绝缘子；7.10.6 接地装置；7.10.7 #1主变及#1所用工作变7.11 受电范围的所有显示仪表、电气量变送器、电度表经校验合格。
7.12 受电范围内的线路保护、断路器保护、母线保护、电抗器保护、主变及所用变保护、电容器保护装置等静态调试工作结束，完成带断路器整组传动试验及保护的通道对调试验，并经验收合格。
7.13 500kV故障录波、主变故障录波、220kV故障录波装置调试结束并投运。
7.14 远动及通讯装置调试结束并投运。
7.15 微机五防系统调试结束并投入使用。
7.16 保护定值按调度措施要求整定结束。
7.17 受电工作程序相应文件经相关质监部门检查通过。
7.18 受电设备厂家应全部到位。
8 受电步骤（500KV变电所的受电步骤以调度部门的措施为准，此方案重点在配合调度部门措施的需要而进行测试的项目，保护压板的投退按调度令执行）（罗琴一线、罗琴二线暂无出线，且线路电压互感器没有连线，方案中仅作为断路器冲击检查）8.1 检查变电所一次设备为以下状态：胡占德500kV变电所所有断路器、隔离开关、接地开关均在断开位置；所有电压互感器二次回路空气开关在断开位置。
胡占德500kV变电所杜尚别～胡占德线路间隔所有断路器、隔离开关、接地开关均在断开位置，杜尚别～胡占德线路电压互感器二次回路空气开关在断开位置。
8.2 用5000V兆欧表测量如下电气设备绝缘：8.2.1 500kVI母、II母三相相间及对地的绝缘良好无异常；8.2.2 杜尚别～胡占德线路三相相间及对地的绝缘良好无异常；8.2.3 #1主变及#1所用变各侧对地绝缘良好无异常；8.2.4 220kVI母、II母、III母、IV母、旁母三相相间及对地的绝缘良好无异常；8.2.5 220kV伍兹诺维亚、安尼线路、Л～20～Х线路、Л～20～24线路各两回的三相相间及对地的绝缘良好无异常；8.2.6 35kV段母线三相相间及对地的绝缘良好无异常；8.2.7 #1电抗器、#2电抗器、#1电容器、#2电容器、#3电容器对地绝缘良好无异常；8.3 根据调度措施要求进行保护投退，重合闸暂停用；8.4 由调度措施决定进行500kV系统受电工作，本方案暂用杜尚别～胡占德线进行送电工作：8.4.1 进行胡占德500KV变电所杜尚别～胡占德线及线路电抗器冲击：8.4.1.1 联系杜尚别500kV变电所：杜尚别～胡占德线路确定无电压；8.4.1.2 胡占德变电所500kV间隔所有断路器、隔离开关、接地开关均在断开位置；所有电压互感器二次回路空气开关在断开位置8.4.1.3 胡占德500KV变电所复备杜尚别～胡占德线，汇报调度部门，听调度令进行操作；8.4.1.4 联系杜尚别500kV变电所，进行杜尚别～胡占德线冲击（杜尚别～胡占德线冲击工作由杜尚别500kV变电所进行）；8.4.1.5 检查并确认无异常，合杜尚别～胡占德线路电抗器间隔5021DK1隔离开关，合上杜尚别～胡占德线路PT二次回路空气开关，5021DK断路器、检查并确认无异常，8.4.1.6 检查并确认杜尚别～胡占德线路电抗器5021DK断路器保护定值已按定值通知单正确输入，保护已正确投入；重合闸确已停用、零序过流、低电压保护退出，复压闭锁方向过流的方向、复压元件退出；8.4.1.7 检查并确认无异常，汇报调度部门，联系杜尚别500kV变电所，由杜尚别500kV 变电所进行对杜尚别～胡占德线、5021DK断路器、电抗器进行冲击（冲击次数按调度措施执行）；8.4.1.8 检查杜尚别～胡占德线电抗器差动及其他电抗器保护；8.4.1.9 检查并确认无异常，投入零序过流、低电压保护，投入复压闭锁方向过流的方向、复压元件；8.4.1.10 杜尚别～胡占德线及线路电抗器冲击完毕。
8.4.2 联系杜尚别500kV变电所，汇报调度部门，听调度令进行胡占德500KV变电所500KVI、II 母冲击：8.4.2.1 检查并确认无异常，合胡占德500KV变电所第二串50212隔离开关，汇报调度部门，听调度令合胡占德500KV变电所第二串50211隔离开关；8.4.2.2 检查并核对胡占德500KV变电所第二串5021边断器保护定值已按定值通知单正确输入，保护已正确投入；重合闸确已停用，零序过流保护退出，复压闭锁方向过流的方向元件、复压元件退出，500kV I母母差及失灵保护退出；8.4.2.3 检查并确认无异常，合500kV I母PT二次回路空气开关，汇报调度部门，听调度令合5021边断路器对500kV I母进行三相冲击（冲击次数按调度措施执行），检查I母PT回路及杜尚别～胡占德线5021边断路器同期回路；8.4.2.4 检查保护装置并确认无异常，投入复压闭锁方向过流的方向、复压元件，投入零序过流保护；8.4.2.5 检查500kV I、II母并确认无异常后汇报调度部门，听调度令进行胡占德500KV 变电所500KV II 母冲击。
