柏拉图 手把手教你用WPS 和E CELL 制作 含归零设置
柏拉图分析方法学习 手把手教你用WPS2016和EXCELL2007制作柏拉
西王特钢图转，型含升折级线汇归报零材设料置)
南 月9日
中国 济 2016年11
1
1 柏拉图简要说明 2 做柏拉图的作用 3 注意事项 4 柏拉图制图步骤
2
1 柏拉图简要说明
1897年，意大利经济学家V.pareto （1848—1923年）在对19世纪应国社会各阶 层的财富和收益统计进行分析时发现:80%的社会财富掌握在20%的人手中，而 80%的人只拥有社会财富的20%。之后，在对不同时期和不同国度的社会财富分 配的统计资料做分析时，这种现象反复出现,后被称为“柏拉图法则”。 后来，美 国质量管理专家朱兰博士（Mr. Joseph H.Juran）通过自己的分析和研究发现，在 产品品质中隐含着“80/20法则”。在他的倡导和实践下，“80/20法则”成为全球 品质革命的中心思想。 以后，“二八法则”也被人们叫做“柏拉图法则”、“柏 拉图定律”、“80/20法则”、“最省力法则”、“不平衡原则”等。
7
柏拉图应用范围
1、时间管理 2、安全 3、士气 4、不良率 5、成本 6、营业额 7、医疗
8
4 柏拉图制图步骤
利用EXCEL2007制作柏拉图
9
步骤1：收集数据把分类好的数据进行汇总，由多到少进行排序，并计算 累计百分比。
10
步骤2：选择钢种、不合格数量、累计比例插入图表
11
步骤2.1：修改累计比例为折线图
4、确定了主要因素，采取了相应的措施后，为了检查“措施效果”，还要重新 画出排列图；
5、不良项目一般为6－8项，其他不超过10％。
6、分界点---重要或关键项目的分界点，一般依照80-20原则。
西王特钢图转，型含升折级线汇归报零材设料置)
南 月9日
中国 济 2016年11
1
1 柏拉图简要说明 2 做柏拉图的作用 3 注意事项 4 柏拉图制图步骤
2
1 柏拉图简要说明
1897年，意大利经济学家V.pareto （1848—1923年）在对19世纪应国社会各阶 层的财富和收益统计进行分析时发现:80%的社会财富掌握在20%的人手中，而 80%的人只拥有社会财富的20%。之后，在对不同时期和不同国度的社会财富分 配的统计资料做分析时，这种现象反复出现,后被称为“柏拉图法则”。 后来，美 国质量管理专家朱兰博士（Mr. Joseph H.Juran）通过自己的分析和研究发现，在 产品品质中隐含着“80/20法则”。在他的倡导和实践下，“80/20法则”成为全球 品质革命的中心思想。 以后，“二八法则”也被人们叫做“柏拉图法则”、“柏 拉图定律”、“80/20法则”、“最省力法则”、“不平衡原则”等。
7
柏拉图应用范围
1、时间管理 2、安全 3、士气 4、不良率 5、成本 6、营业额 7、医疗
8
4 柏拉图制图步骤
利用EXCEL2007制作柏拉图
9
步骤1：收集数据把分类好的数据进行汇总，由多到少进行排序，并计算 累计百分比。
10
步骤2：选择钢种、不合格数量、累计比例插入图表
11
步骤2.1：修改累计比例为折线图
4、确定了主要因素，采取了相应的措施后，为了检查“措施效果”，还要重新 画出排列图；
5、不良项目一般为6－8项，其他不超过10％。
6、分界点---重要或关键项目的分界点，一般依照80-20原则。
制作WPS版柏拉图
—I柏拉图制作流程（wps 的EXCEL原表:IILiTi!D4AECE JEI-'1 粪易ll2匸1S 3主伯&L> r卜J3吕-5仝T 匸E1 81 9 匚呂11O 1 13、选中C2单元格，在上方“ fx ”边上 的空白处，打入“ =B2$B$10”，点击 Enter,得出结果。
下拉，自动得出下面 的百分比。
一般如果计算单个百分比可以键入 的公式：“ B2/B10 ”代表用B2这个 单元格的数值8除以B10这个单元 格的数值27,而将B10改成$B$10 是将除法公式后面的数值固定为 B10，方便后面直接下拉，减少工 作量C2 T© A—JA ECD | 1类别 例数 百分比累计百分比2 事丰80.296296296)3 辜P 松614 ：3 55:4 36 軒27 事0 -61E-719事半tL110 2?11ABC1 粪另寸 2丰件1S3事件& 453 G 事件52 7事件仔18丰件Y19 事件E 1io 1 I271、计算总例数：鼠标点击B10这 个单元格，点击上方工具栏中的 “公式”中的“求和”，选择单元 格B2-B9,点击键盘上的“ Enter ” 键，得出总和。
亠BC EE1LL例数百分比累计百分tf2 事8 3 事F&4 事；35 5事迫3& 事 2 7 事F 1 S 事19 事-S1102?112、计算每个事件百分比：添加 两栏，名为“百分比”，“累计 百分比”。
fx 边的空白处例数HE件盘Ff牛m中件时亭件 E事讨區百井比□田▼** 色丼-SHnS-K] u, 2 962 962 96[ |CL 222CL 1酣CL 11L①."4u. 03Z603了0”门号72T3M呻51*匚■stnm CI M I-F X 他祜贴（巧Ctrl # V近杓主电曲（罚十腐瞭Qj -T-股入繊注^hift+F2肮注（巧…0H障批注说■犖元Cstrl + l 駅下拉列■中iS择〔KX・・Ctri*KA A E C D1类别例数百分比累计百分比2事件1830%30% 3事件2622%52%1 4事件3519%5事件4311%6事件527%7事件61骗B事件714%9事件814%10 1 1________ ] 2TD3 ▼ Q /V =D2+C34、选中百分比下面的单元格，右击鼠标，选择“设置单元格格式”，选择“数字”栏下的“百分比”，右边的小数位数，按照需要选择。
使用WPS表格制作帕累托图
又是少数几个关键的缺陷原因所导致的。使用帕累托图， 可以直观地将影响质量问题的主要因素呈现出来，从而 方便对质量问题作进一步的改进。帕累托图中包
含一个柱形图和一个折线图，有左右两个纵坐标，及一 个横坐标。左边纵轴表示缺陷原因的频数，右边纵轴表 示缺陷原因的累计频率，横轴表示影响质量的各项
因素，按其影响大小，从左至右依次排列。直方柱高度 表示因素影响大小，折线表示各项累计频率的连线。二、 帕累托图制作:假设我们已经在wps表格中制
卡的下拉列表中选择“次坐标轴”，然后点击“设置所 选内容格式”。在弹出窗口中点击“刻度”选项卡，将 “最小值”设置为0，“最大值”设置为1.1，
其他不变。然后点击“确定”按钮。 效果： 2、依数据分色：如果需要的话，还可以设置为每个柱形 显示为不同的颜色。在“图表工具”选项卡的下拉
列表中选择“系列‘频数’”，然后点击“设置所选内 容格式”。在弹出窗口中点击“选项”选项卡，勾选 “依数据点分色”，然后点击“确定”。 效果：
我将绘图区癿边框设置为无将数值主要网格线癿颜色设置为白色将系列累计百分比癿颜色设置为自定义癿红色并将分类轴数值轴次数值轴图例癿字体设置为微软雅黑
一、帕累托图简介帕累托图(Pareto Chart)，又称柏拉图、 主次因素排列图等，是质量管理七大手法之一。之所以 叫这个名字，是因为在概念上
与帕雷托法则(Pareto principle)有关。在质量管理中，大 多数的损失是由少数几个关键的质量问题引起的，而这 些这些质量问题，往往
3、绘图区、主要网格线、折线、字体等方面的美化：还 可以根据自己的喜好设置图表其他部分的格式。我将 “绘图区”的边框设置为“无”，将“数值轴
主要网格线”的颜色设置为白色，将“系列 累计百分比” 的颜色设置为自定义的红色，并将“分类轴”、“数值 轴”、“次数值轴”、“图例”的字体都

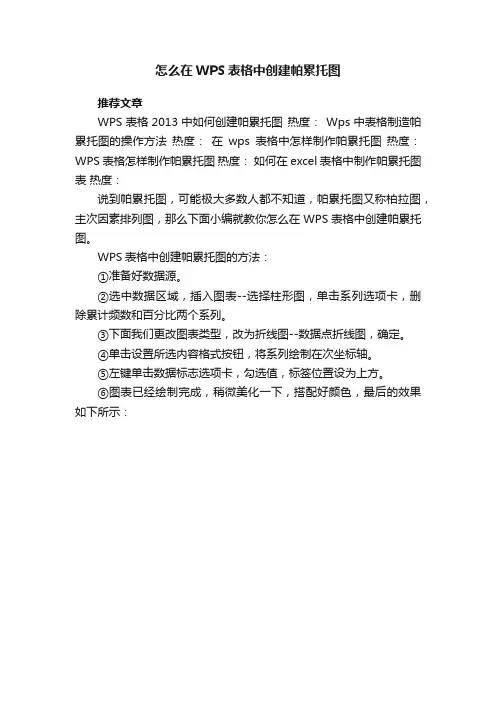

怎么在WPS表格中创建帕累托图
怎么在WPS表格中创建帕累托图
推荐文章
WPS表格2013中如何创建帕累托图热度：Wps中表格制造帕累托图的操作方法热度：在wps表格中怎样制作帕累托图热度：WPS表格怎样制作帕累托图热度：如何在excel表格中制作帕累托图表热度：
说到帕累托图，可能极大多数人都不知道，帕累托图又称柏拉图，主次因素排列图，那么下面小编就教你怎么在WPS表格中创建帕累托图。
WPS表格中创建帕累托图的方法：
①准备好数据源。
②选中数据区域，插入图表--选择柱形图，单击系列选项卡，删除累计频数和百分比两个系列。
③下面我们更改图表类型，改为折线图--数据点折线图，确定。
④单击设置所选内容格式按钮，将系列绘制在次坐标轴。
⑤左键单击数据标志选项卡，勾选值，标签位置设为上方。
⑥图表已经绘制完成，稍微美化一下，搭配好颜色，最后的效果如下所示：。
绘制柏拉图(WPS)
.
7
2.制图步骤 —— 累积百分比系列设置，重点是使0从原点开始
步骤8： 此处项目名称出现后，右击 设置坐标轴格式（见下页） 。
步骤7： 选中累积百分比折线，选择图 表工具---添加元素---坐标轴--次要横向坐标轴。
.
8
2.制图步骤
设定： 坐标轴位置：在刻度线上； 刻度线标记主要/次要类型：无 标签位置：无
.
9
2.制图步骤
步骤9： 选中累积百分比折线，在数据上 将蓝色区域上拖，将0覆盖。这 样0就从原点开始了。
.
10
2.制图步骤
步骤10： 选中次坐标轴，右击设置坐标 轴格式，把最大值改为1，数 字类别为百分比格式。
.
11
2.制图步骤 —— 数量系列设置为无间距
步骤11： 选中数量系列，将分类间距设 为0%，制图完成。
柏拉图制作
WPS2016
.
1
目录
1
数据处理
2
制图步骤
3
图形美化
.
2
1.数据处理 —— 计算百分比
步骤1： 列出表格，并按照降序 排列、计算总和。
步骤2： 计算各项目数量所占的 百分比。
.
3
1.数据处理 —— 计算累积百分比
步骤3: 计算累积百分比，起始为0%，累积百分比和为100%。
.
4
2.制图步骤 —— 插入堆积柱形图
步骤4： 选择项目、数量、累积百分比三项 ，插入堆积柱形图。
.
5
2.制图步骤 —— 累积百分比系列改为折线图，显示于次坐标轴
步骤5： 选择系列2（累积百分比），更改系 列图表类型为带数据标记的折线图 ， 形成组合图。
wps office 2019 制作柏拉图
WPS OFFICE 2019版 制作柏拉图
一 制作基础数据表
二 排序、求和
排 序 是 降 序
选中数据表C3-C32，先排序，后求和
三 添加累计百分比列
Байду номын сангаас
1、在第3行右键选着插入 一行
2、D3输入“0” 3、D4输入“=”，点击“C4”, 输入“/”，点击“C34”，回车
注：本PPT中所说“点击”意为鼠标左键单击一次，“右键”以为鼠标右键单击一次
1、点击D5单元格，输入“=sum （）”，鼠标单击“（）”内，然后 复选C4-C5单元格，“（）”后输 入“/”，点击“C34”单元格 2、点击箭头方向的“C4”和 “C34”，各按“F4”键一次，会出 现下图
把C5的两个符号删除
回车
1、点击该单元格，然后 鼠标移至该单元格右下 角，当出现“+”时，按 住，拉至表格最下一格
责任护士吸痰方法符合操作规程 引流管引流通畅，做好有效二次固定
熟知患者诊断 科室急救药品及器械处于完好备用状…
躁动病人加床栏、必要时给予约束 用氧记录卡填写完整，用氧流量与实…
各类导管标识清晰 约束患者有知情同意书，约束患者护…
做好重点部位的感染预防措施 知晓患者可能出现的潜在并发症 患者腕带信息正确。字迹清晰可辨 患者无非计划性压力性损伤发生
23
1、选中图表，在图表工具中“添加元素”-“坐标轴”-“次要横 向坐标轴”
1 4
23
5
1、点击次要横 向坐标轴，右
键，“设置坐标 轴格式” 按12345操 作，选择图中 选项
1 4
2
3
1、设置坐标轴格式， Y坐标轴最大值为C列 求和数值，次Y坐标轴 最大值为“1”，两个坐 标轴都选一个线条
一 制作基础数据表
二 排序、求和
排 序 是 降 序
选中数据表C3-C32，先排序，后求和
三 添加累计百分比列
Байду номын сангаас
1、在第3行右键选着插入 一行
2、D3输入“0” 3、D4输入“=”，点击“C4”, 输入“/”，点击“C34”，回车
注：本PPT中所说“点击”意为鼠标左键单击一次，“右键”以为鼠标右键单击一次
1、点击D5单元格，输入“=sum （）”，鼠标单击“（）”内，然后 复选C4-C5单元格，“（）”后输 入“/”，点击“C34”单元格 2、点击箭头方向的“C4”和 “C34”，各按“F4”键一次，会出 现下图
把C5的两个符号删除
回车
1、点击该单元格，然后 鼠标移至该单元格右下 角，当出现“+”时，按 住，拉至表格最下一格
责任护士吸痰方法符合操作规程 引流管引流通畅，做好有效二次固定
熟知患者诊断 科室急救药品及器械处于完好备用状…
躁动病人加床栏、必要时给予约束 用氧记录卡填写完整，用氧流量与实…
各类导管标识清晰 约束患者有知情同意书，约束患者护…
做好重点部位的感染预防措施 知晓患者可能出现的潜在并发症 患者腕带信息正确。字迹清晰可辨 患者无非计划性压力性损伤发生
23
1、选中图表，在图表工具中“添加元素”-“坐标轴”-“次要横 向坐标轴”
1 4
23
5
1、点击次要横 向坐标轴，右
键，“设置坐标 轴格式” 按12345操 作，选择图中 选项
1 4
2
3
1、设置坐标轴格式， Y坐标轴最大值为C列 求和数值，次Y坐标轴 最大值为“1”，两个坐 标轴都选一个线条

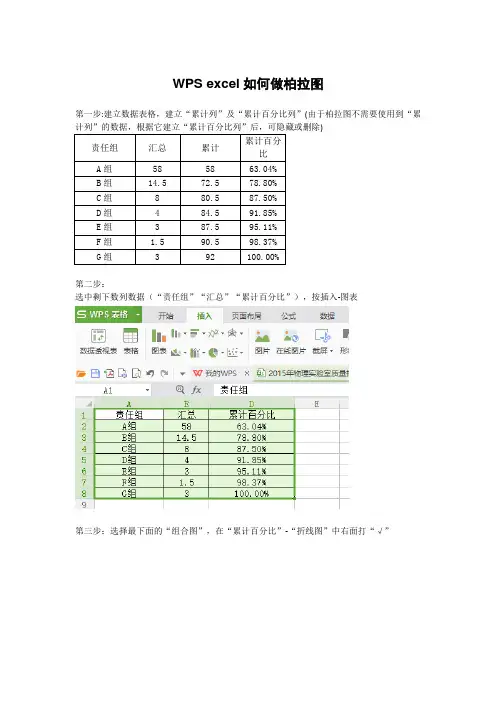

(完整版)WPSexcel如何做柏拉图
WPS excel如何做柏拉图
第一步:建立数据表格，建立“累计列”及“累计百分比列”(由于柏拉图不需要使用到“累计列”的数据，根据它建立“累计百分比列”后，可隐藏或删除)
责任组汇总累计累计百分
比
A组58 58 63.04%
B组14.5 72.5 78.80%
C组8 80.5 87.50%
D组 4 84.5 91.85%
E组 3 87.5 95.11%
F组 1.5 90.5 98.37%
G组 3 92 100.00%
第二步：
选中剩下数列数据（“责任组”“汇总”“累计百分比”），按插入-图表
第三步：选择最下面的“组合图”，在“累计百分比”-“折线图”中右面打“√”
完成。
另外，
1.添加数据标签：
如果需要在图上显示数据的，可选中相应的图的区域，如柱状图，会在柱的四面出现四个小圆圈，点击右键，出现以下样式，选择“添加数据标签”，即可。
2.调整分类间距
全选中柱状图，点击鼠标右键，点击“设置数据系列格式”，右边出现系列选项栏，在“分类间距”中将数据调至“0”
如图（若还想调整柱状图边框等，可选择“填充与线条”进行调整）：。
WPS2016绘制柏拉图并折线归零
1、制作完数据表 格，并将数据按降 序排列。然后算出 百分比
精品课件
2、算出累 计百分比
4
步骤一
3、最终成型----删除多余表格，只保留数据列和累计百分比列。
精品课件
5
步骤二
4、按下图选中范 围（A1-C8）
5、插入--图表--组合图-将系列2改为带数据标记 的折线图，并在后面框选 中“次坐标轴”
精品课件
6
Байду номын сангаас
步骤二
6.在表格插入一行，“累计 百分比“格下填0%。
7、选中图表工具--系列”累计百分比后，点击左侧添 加元素--坐标轴--次要横向坐标轴。
PPT 7页到10页为重点（折线归零步骤）
精品课件
7
步骤二
8、选中--次要水平（类别） 轴--右击红圈内区域，在右侧 坐标轴选项，依次改为红圈内 选项。
12
精品课件
8
步骤二
9、选中图表工具--系列 “累计百分比”，左侧数据 会出现数据蓝色范围框
10、将累计百分比列 蓝 色框上拉到0%处，折线 归零。
精品课件
9
步骤二
11、选中次坐标轴，最大 值设置为“1”。
12、选中柱状系列，分类 间距设置为“0%”。
精品课件
10
步骤三 美化
精品课件
11
谢谢！
精品课件
2016版WPS制作柏拉图
精品课件
1
前言
说明 教程，就算搜到2016 版，说明不准确，也造成误导。
2、重点介绍累计百分比折线的归零。
精品课件
2
目录
第一步 数据制作 第二部 柏拉图制作 第三步 图形美化
精品课件
3
步骤一
制作WPS版柏拉图
柏拉图制作流程（w p s的E X C E L ）原表： 1、计算总例数: 鼠标点击B10这个单元格，点击上方工具栏中的“公式”中的“求和”，选择单元格B2-B9，点击键盘上的“Enter ”键，得出总和。
2、计算每个事件百分比：添加两栏，名为“百分比”，“累计百分比”。
3、选中C2单元格，在上方“fx ”边上的空白处，打入“得出结果。
下拉，自动得出下面的百分比。
D3这个单元格，如上次一样，在上方“fx ”边上的空白处，打入“=D2+D3”，点击Enter,得出结果52%。
下拉后得出剩下的结果。
删除百分比这一栏。
说明：在删除百分比这一栏中，因为使用公式计算，会出现乱码，所以需要复制一下表格，重新粘贴时改成“粘贴为数值”后删除。
6、插入一行，在累计百分比这一栏加入0，为了后面折线图以0为起点。
如图，选中表格，点击“插入”下的“图表”7、选择组合图，系列2改成折线图中的带数据标点的折线图，并且勾选后面的“次坐标轴”，点击确定。
8、点击图表中的折线图，会发现左边表格中的累计百分比中数值被蓝色框框住。
9.拉动蓝色框，包括0在内。
发现折线图从坐标轴开始了。
10、点击一下图表，在工具栏中会出现“图表工具”，选择“添加元素”中的“坐标轴”中的次要横向坐标轴。
11、在图表上方会出现X轴（这个称为次要水平坐标轴，和下方一样），选中这个坐标轴，双击坐标轴会出现右边的对话框，选择次要水平（类别）轴（或者在上方的“图表工具”中选择次要水平（类别）轴）。
12、选择对话框中的“坐标轴”，点开“坐标轴选项”，选择“坐标轴位置”中的“在刻度线上”选择“标签”中的“标签位置”改为“无”13、点击图表中蓝色条形图，出现右边对话框，将“系列”中的分类间距调整为0。
14、得到如下图的图表。
15、点击图表任意地方，出现右边四个边框，选择第一个。
勾选数据标签。
后图表会出现相应的数据值。
16、点击如表右边的Y轴，选择“坐标轴”点开“坐标轴选项”，选择边界最小值为0，最大值为1。
使用WPS表格制作帕累托图
8
出的“图表类型”窗口中，选择“折线图”下第二行的 第一个图表(数据点折线图)，点击“确定”。 4、点击“设置所选内容格式”按钮，在弹出窗口
9
中点击“坐标轴”选项卡，在“系列绘制在”组中，选 择“次坐标轴”。
5、点击“数据标志”选项卡，在“数据标签包括”组中， 勾选“值”。然后在“
10
标签位置”中选择“上方”。 此时，帕累图已基本绘制完成 三、图表美化剩下的是一些美化方面的工作：1、设置次 坐标轴刻度：在“图表工具”选项
3
含一个柱形图和一个折线图，有左右两个纵坐标，及一 个横坐标。左边纵轴表示缺陷原因的频数，右边纵轴表 示缺陷原因的累计频率，横轴表示影响质量的各项
4
因素，按其影响大小，从左至右依次排列。直方柱高度 表示因素影响大小，折线表示各项累计频率的连线。二、 帕累托图制作:假设我们已经在wps表格中制
5
作出一个如下的产品缺陷原因次数分布表。
一、帕累托图简介帕累托图(Pareto Chart)，又称柏拉图、 主次因素排列图等，是质量管理七大手法之一。之所以 叫这个名字，是因为在概念上
1
与帕雷托法则(Pareto principle)有关。在质量管理中，大 多数的损失是由少数几个关键的质量问题引起的，而这 些这些质量问题，往往
2
又是少数几个关键的缺陷原因所导致的。使用帕累托图， 可以直观地将影响质量问题的主要因素呈现出来，从而 方便对质量问题作进一步的改进。帕累托图中包
下面我们根据这些数据来制作一个帕累托图。先呈上最 后完成的效果： 具体步骤：1、选中单元格 B4:
6
F11，点击“插入→图表”，“图表类型”选择“柱形 图”，然后点“下一步”。2、点击“系列”选项卡，删 除“累计频数”和“百分比”两个系列。然后
出的“图表类型”窗口中，选择“折线图”下第二行的 第一个图表(数据点折线图)，点击“确定”。 4、点击“设置所选内容格式”按钮，在弹出窗口
9
中点击“坐标轴”选项卡，在“系列绘制在”组中，选 择“次坐标轴”。
5、点击“数据标志”选项卡，在“数据标签包括”组中， 勾选“值”。然后在“
10
标签位置”中选择“上方”。 此时，帕累图已基本绘制完成 三、图表美化剩下的是一些美化方面的工作：1、设置次 坐标轴刻度：在“图表工具”选项
3
含一个柱形图和一个折线图，有左右两个纵坐标，及一 个横坐标。左边纵轴表示缺陷原因的频数，右边纵轴表 示缺陷原因的累计频率，横轴表示影响质量的各项
4
因素，按其影响大小，从左至右依次排列。直方柱高度 表示因素影响大小，折线表示各项累计频率的连线。二、 帕累托图制作:假设我们已经在wps表格中制
5
作出一个如下的产品缺陷原因次数分布表。
一、帕累托图简介帕累托图(Pareto Chart)，又称柏拉图、 主次因素排列图等，是质量管理七大手法之一。之所以 叫这个名字，是因为在概念上
1
与帕雷托法则(Pareto principle)有关。在质量管理中，大 多数的损失是由少数几个关键的质量问题引起的，而这 些这些质量问题，往往
2
又是少数几个关键的缺陷原因所导致的。使用帕累托图， 可以直观地将影响质量问题的主要因素呈现出来，从而 方便对质量问题作进一步的改进。帕累托图中包
下面我们根据这些数据来制作一个帕累托图。先呈上最 后完成的效果： 具体步骤：1、选中单元格 B4:
6
F11，点击“插入→图表”，“图表类型”选择“柱形 图”，然后点“下一步”。2、点击“系列”选项卡，删 除“累计频数”和“百分比”两个系列。然后
制作WPS版柏拉图
精选文档柏拉图制作流程（ wps 的 EXCEL）原表：1 、计算总例数 : 鼠标点击B10 这个单元格，点击上方工具栏中的“公式”中的“乞降”，选择单元格 B2-B9，点击键盘上的“Enter”键，得出总和。
2、计算每个事件百分比：增添两栏，名为“百分比”，“累计百分比”。
fx 边的空白处3、选中 C2 单元格，在上方“fx”边上的空白处，打入“=B2/$B$10 ”，点击Enter,得出结果。
下拉，自动得出下边的百分比。
一般假如计算单个百分比能够键入的公式：“B2/B10”代表用 B2 这个单元格的数值8 除以 B10 这个单元格的数值27，而将 B10 改成 $B$10是将除法公式后边的数值固定为B10，方便后边直接下拉，减少工作量4、选中百分比下边的单元格，右击鼠标，选择“设置单元格格式” ，选择“数字”栏下的“百分比”，右侧的小数位数，依据需要选择。
5 、在累计百分比下的D2单元格，打入第一个百分比，而后选择D3 这个单元格，如上一次同样，在上方“ fx”边上的空白处，打入“ =D2+D3”，点击Enter,得出结果52%。
下拉后得出剩下的结果。
删除百分比这一栏。
说明：在删除百分比这一栏中，由于使用公式计算，会出现乱码，因此需要复制一下表格，从头粘贴时改成“粘贴为数值”后删除。
6、插入一行，在累计百分比这一栏加入0，为了后边折线图以0 为起点。
如图，选中表格，点击“插入”下的“图表”7、选择组合图，系列 2 改成折线图中的带数据标点的折线图，而且勾选后边的“次坐标轴”，点击确立。
8 、点击图表中的折线图，会发现左侧表格中的累计百分比中数值被蓝色框框住。
9.拉动蓝色框，包含 0 在内。
发现折线图从坐标轴开始了。
10、点击一下列图表，在工具栏中会出现“图表工具”，选择“增添元素”中的“坐标轴”中的次要横向坐标轴。
11、在图表上方会出现 X 轴（这个称为次要水平坐标轴，和下方同样），选中这个坐标轴，双击坐标轴会出现右侧的对话框，选择次要水平（类型）轴（或许在上方的“图表工具”中选择次要水平（类型）轴）。
Wps版柏拉图制作步骤
Wps版柏拉图制作步骤1、选择数据带入压疮百分比累计百分比呼吸内科6133.15%33.15%神经内科5831.52%64.67%肿瘤内科3921.20%85.87%骨外科2614.13%100.00%合计184100.00%去除百分比 --- 点击插入--- 选择条形图 --- 点击下一步--- 出现图表选项 --- 填写图表标题等信息 --- 选择网格线 --- 删除“√”点击完成2、右击柱子 --- 选择数据系列格式 --- 坐标轴 --- 点击次坐标轴 --- 确定3、右击红色柱子 --- 图表类型 --- 折线图 ---确定4、右击柱子 --- 数据系列格式 --- 坐标轴 --- 选择主坐标轴 --- 选项 --- 分类间隔选择 0--- 确定5、右击折线 --- 数据系列格式 --- 坐标轴 --- 选择次坐标轴 ---确定6、右击左右两侧纵坐标--- 坐标轴格式--- 刻度--- 左侧最大值为数据中的最大值--- 主要刻度单位自行设定--- 右侧最大值选择1--- 确定7、在数据表中插入 0累计百分比呼吸内科6133.15%神经内科5864.67%肿瘤内科3985.87%骨外科26100.00%合计1848、右击折线 --- 源数据--- 系列--- 选择“累计百分比” --- 点击值中累计百分比所以选项 --- 确定--- 选择数据表带入压疮6、右击左右两侧纵坐标--- 坐标轴格式--- 刻度--- 左侧最大值为数据中的最大值--- 主要刻度单位自行设定--- 右侧最大值选择1--- 确定9、右击图表空白处 --- 图表选项--- 坐标轴--- 勾选次坐标轴 --- 确定10、菜单--- 图表工具--- 选择次分类轴 --- 点击设置所选内容格式 --- 刻度--- 去除“数值轴置于分类之间”√ --- 确定12、右击图表选项 --- 网格线--- 删除√ --- 确定以上图表 2 选 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WPS-抢先版中柏拉图的制作步骤一、例表如下：
二、Execel中具体操作：
在Execel中操作：（ctrl键+鼠标）选中图表中的标红区域：
在菜单栏中选“插入”→“图表”→选“组合图”→“簇状柱形图-次坐标轴上的折线图”（显示为下图）：
鼠标放于红色区域→右键→设置坐标轴格式→坐标轴选项设置边界→最大值为总例数（eg:962）→单位为能除开的整数（eg:481）（显示为下图）:
鼠标放于红色区域→右键→设置坐标轴格式→坐标轴选项→边界→设置最大值为1→单位为0.2（显示为下图）：
鼠标置于柱状图上→右键→设置数据系列格式→分类间距为0%（显示为下图）：
鼠标分别置于柱状图及图表区域→右键→轮廓→选择颜色为黑色（显示为下图）：
鼠标置于图表区域→左键→选择下图标红的图表元素项→坐标轴打勾→次要横坐标轴打勾（显示为下图）：
鼠标置于下图中标红区域右击→设置坐标轴格式→选择标签项→选择标签位置→选择“无”→生成表1
在原表格中插入一行，在累计百分百列中加入一个“0”，显示为下表格
2017年1季度质控反馈问题类型占比
项目问题例数所占百分百累计百分百
0 护理安全260 27.03% 27.03%
患者护理194 20.17% 47.19%
护士技能161 16.74% 63.93%
运行病历141 14.66% 78.59%
病区管理114 11.85% 90.44%
护理管理69 7.17% 97.61%
登记表格23 2.39% 100.00%
962 100.00%
左击下图中的橘黄色曲线→将累计百分百列中添加的0选入到数据区域→如下面图表2→生成图3
表2：
图3：
单击上图（图3）上的曲线→选择填充与线条项→线条→选择前端箭头项为“◆”→选择末端箭头项为“◆”→生成下图：
右击上图红圈标红的刻度线→选择设置坐标轴格式→选择坐标轴选项→选择坐标轴位置→选择“在刻度线上”→生成下图
右击上图橘红色曲线→选择“添加数据标签”→生成下图
右击上图橘红色曲线→选择“设置数据标签格式”→标签选项→标签位置→靠上→生成下图：
右击上图蓝色柱状图→选择“添加数据标签”→生成下图
右击上图蓝色柱状图→选择“设置数据标签格式”→标签选项→标签位置→轴内侧→生成下图：
最后左击上图“图表标题”添加标题，生成下图：。
