2016-2017学年第二学期模拟考试机电专业机械制图试卷

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

2016-2017学年度第二学期期末考试机械制图试卷_________系班姓名一、选择题：请将正确答案的序号填在题后的括号内。

（26分）1、物体的可见轮廓线用（）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“＿＿＿＿＿”表示均布。

A、EQSB、GB/TC、HTD、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

A、ΦB、RC、SΦD、SR4、当直线或平面垂直于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性5、投射线与投影面垂直的平行投影法叫（）。

A．中心投影法B．正投影法C．斜投影法6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7B、9C、 10D、不确定8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸B、定位尺寸C、总尺寸D、局部尺寸9、下列不属于回转体的是_______________。

A、棱柱B、圆锥C、圆柱D、圆环10、在下列四种说法中，选择一种正确的答案。

（ ）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。

C. AB 是正平线，BC 是侧平线，CD 是铅垂线。

D. AB 是水平线，BC 是一般位置直线，CD 是正平线。

11、在下列四种说法中，选择一种正确的答案。

（ ）a) AB是水平线，BC是一般位置直线，CD是正平线。

b) AB是正垂线，BC是正平线，CD是侧垂线。

c) AB是侧平线，BC是一般位置直线，CD是水平线。

d）AB是正平线，BC是侧平线，CD是铅垂线。

12、当平面平行于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性13、下列说法正确的是（）A．主视图反映物体的上下、左右B．俯视图反映物体的上下、左右C．左视图反映物体的左右、前后D．主视图反映物体的上下、前后二、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、绘制圆的对称中心线时应用粗实线绘制。

机械制图考试模拟题+参考答案一、单选题（共26题，每题1分，共26分）1.Α3 图纸的大小为（）。

A、841×595B、210×297C、841×594D、420×297正确答案：D2.Φ50+0.025 表示( )A、最小尺寸是Φ50.025B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最大尺寸是Φ50 ㎜正确答案：C3.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C4.在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、加深图形和注尺寸及写字不分先后D、一边加深图形一边注尺寸和写字;正确答案：B5.基本偏差是指（）。

A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.制图国家标准规定，字体的号数，即是字体的( )。

A、长度B、宽度C、宽度和高度D、高度正确答案：D7.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、虚线C、实线D、剖面线正确答案：A8.只有定形尺寸没有定位尺寸的是（）。

A、已知线段B、连接线段C、中间线段D、未知线段正确答案：B9.画直线时，铅笔与纸面的倾斜角度约为( )。

A、30°B、60°C、45°D、90°正确答案：B10.点的正面投影和水平投影的连线（）。

A、平行于ox 轴B、垂直于 oz 轴C、垂直于 ox 轴D、垂直于 OY 轴正确答案：C11.右视图是（）。

A、由前向后投影B、由右向左投影C、由左向右投影D、由后向前投影正确答案：B12.截交线所围成的截面图形称为（）。

A、截交线B、截断面C、截平面D、截切体正确答案：B13.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A14.重合断面的轮廓用（）画出。

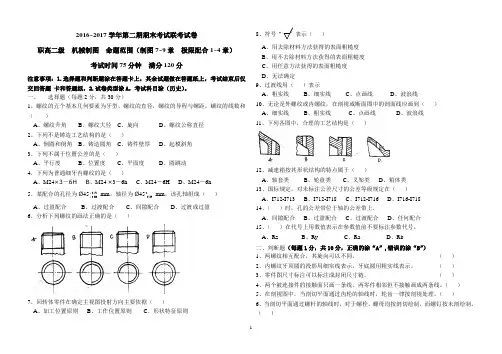

2016~2017学年第二期期末考试联考试卷职高二级 机械制图 命题范围（制图7~9章 极限配合1~4章）考试时间75分钟 满分120分注意事项：1.选择题和判断题涂在答题卡上，其余试题做在答题纸上，考试结束后仅交回答题 卡和答题纸，2.试卷类型涂A ，考试科目涂（历史）。

一、选择题（每题2分，共30分）1、螺纹的五个基本几何要素为牙型，螺纹的直径，螺纹的导程与螺距，螺纹的线数和（ ）A 、螺纹升角B 、螺纹大径C 、旋向D 、螺纹公称直径 2、下列不是铸造工艺结构的是（ ）A 、倒圆和倒角B 、铸造圆角C 、铸件壁厚D 、起模斜角 3、下列不属于位置公差的是（ ）A 、平行度B 、位置度C 、平面度D 、圆跳动 4、下列为普通细牙内螺纹的是（ ）A 、M24×3－6HB 、M24 ×3－6hC 、M24－6HD 、M24－6h 5、某配合的孔径为Ø450.1420.080++mm ，轴径为Ø450.239-mm ，该孔轴组成（ ）A 、过盈配合B 、过渡配合C 、间隙配合D 、过渡或过盈 6、分析下列螺纹的画法正确的是（ ）7、回转体零件在确定主视图投射方向主要依据（ ） A 、加工位置原则 B 、工作位置原则 C 、形状特征原则8、符号“”表示（ ）A 、用去除材料方法获得的表面粗糙度B 、用不去除材料方法获得的表面粗糙度C 、用任意方法获得的表面粗糙度D 、无法确定9、过渡线用（ ）表示A 、粗实线B 、细实线C 、点画线D 、波浪线 10、无论是外螺纹或内螺纹，在剖视或断面图中的剖面线应画到（ ） A 、细实线 B 、粗实线 C 、点画线 D 、波浪线 11、下列各图中，合理的工艺结构是（ ）12、减速箱按其形状结构的特点属于（ ）A 、轴套类B 、轮盘类C 、叉架类D 、箱体类 13、国标规定，对未标注公差尺寸的公差等级规定在（ ） A 、I712-I713 B 、I712-I718 C 、I712-I716 D 、I716-I718 14、（ ）时，孔的公差带位于轴的公差带上.A 、间隙配合B 、过盈配合C 、过渡配合D 、任何配合 15、（ ）在代号上用数值表示在参数值前不要标注参数代号。

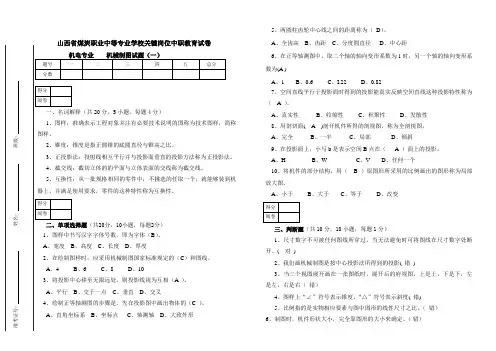

山西省煤炭职业中等专业学校关键岗位中职教育试卷一、名词解释（共20分，5小题，每题4分）1、图样：准确表示工程对象并注有必要技术说明的图称为技术图样，简称图样。

2、锥度：锥度是指正圆锥的底圆直径与锥高之比。

3、正投影法：投射线相互平行并与投影面垂直的投影方法称为正投影法。

4、截交线：截切立体的的平面与立体表面的交线称为截交线。

5、互换性：从一批规格相同的零件中，不挑选的任取一个，就能够装到机器上，并满足使用要求，零件的这种特性称为互换性。

二、单项选择题（共20分，10小题，每题2分） 1、图样中书写汉字字体号数，即为字体（B ）。

A 、宽度 B 、高度 C 、长度 D 、厚度2、在绘制图样时，应采用机械制图国家标准规定的（C ）种图线。

A 、4 B 、6 C 、8 D 、103、将投影中心移至无限远处，则投影线视为互相（A ）。

A 、平行 B 、交于一点 C 、垂直 D 、交叉4、绘制正等轴测图的步骤是，先在投影图中画出物体的（C ）。

A 、直角坐标系 B 、坐标点 C 、轴测轴 D 、大致外形5、两圆柱齿轮中心线之间的距离称为（ D ）。

A 、全齿高 B 、齿距 C 、分度圆直径 D 、中心距6、在正等轴测图中，取二个轴的轴向变形系数为l 时，另一个轴的轴向变形系数为(A )A 、1B 、0.6C 、I.22D 、0.827、空间直线平行于投影面时得到的投影能真实反映空间直线这种投影特性称为（ A ）。

A 、真实性B 、收缩性C 、积聚性D 、发散性 8、用剖切面( A )剖开机件所得的剖视图，称为全剖视图。

A 、完全 B 、一半 C 、局部 D 、倾斜9、在投影面上，小写b 是表示空间B 点在（ A ）面上的投影。

A、H B 、W C 、V D 、任何一个10、将机件的部分结构，用（ B ）原图形所采用的比例画出的图形称为局部放大图。

A 、小于B 、大于C 、等于D 、改变三、判断题（共10分，10小题，每题1分）1、尺寸数字不可被任何图线所穿过，当无法避免时可将图线在尺寸数字处断开。

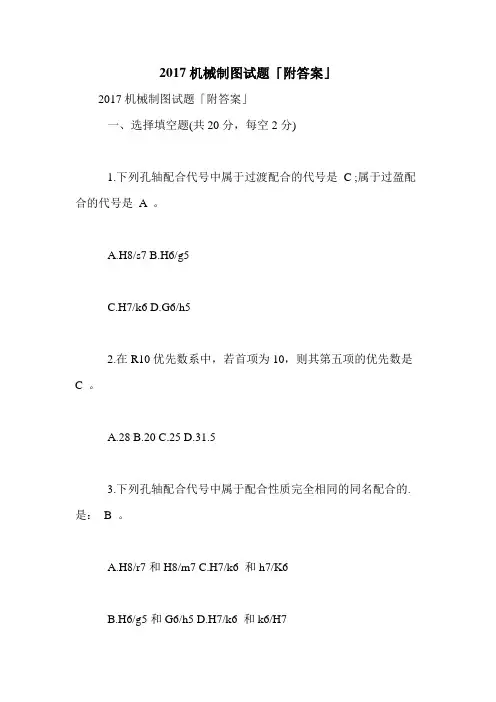

2017机械制图试题「附答案」2017机械制图试题「附答案」一、选择填空题(共20分，每空2分)1.下列孔轴配合代号中属于过渡配合的代号是C ;属于过盈配合的代号是A 。

A.H8/s7B.H6/g5C.H7/k6D.G6/h52.在R10优先数系中，若首项为10，则其第五项的优先数是C 。

A.28B.20C.25D.31.53.下列孔轴配合代号中属于配合性质完全相同的同名配合的.是：B 。

A.H8/r7和H8/m7 C.H7/k6 和h7/K6B.H6/g5和G6/h5 D.H7/k6 和k6/H74.M205g6gL的含义：M20：普通粗牙外螺纹公称直径，5g：中径公差带代号，L：旋合长度代号。

5.30m5、30m6、30m7三个轴的公差带相比较，其C 是相同的。

A.公差C.基本偏差B.极限偏差D.实际偏差6. 基本偏差为a~h的轴与基本偏差为H的孔可构成____A______。

A.基孔制的间隙配合;B.基轴制的间隙配合;C.基孔制的过渡配合;D.基轴制的过渡配合。

7.滚动轴承内圈与基本偏差为h的轴颈形成C 配合，这也说明了与一般基孔制相比，其配合性质变紧了。

A.间隙;B.过盈;C.过渡;D.一般联接二、简答题(共15分)1.某齿轮的精度要求为766 E K，试解释该标注代号中各符号的含义是什么?(5分)答：7-6-6分别代表该齿轮第Ⅰ、Ⅱ、Ⅲ公差组的精度等级(各1分，共3分)，E: 代表齿厚上偏差代号，K: 代表齿厚下偏差代号(各1分，共2分)。

2.国标规定的基准制有哪两种?简述基准制的选择原则。

(5分)答：基孔制和基轴制(各0.5分，共1分)。

选择原则是：①优先选用基孔制(1分);②在有明显经济效益或一轴多配时才选用基轴制(1分);③与标准件相配，以标准件为准选择基准制(1分);④在特殊情况下可以采用非基准制任意配合(1分)。

3.评定轮廓表面粗糙度的高度特性的参数有哪些?反映形状特性的附加评定参数有哪些?国标推荐采用的评定参数是哪个?(5分)答：高度特性的评定参数有Ra、Ry、Rz(各1分，共3分);反映形状特性的附加评定参数有tp(共1分);国标推荐采用Ra。

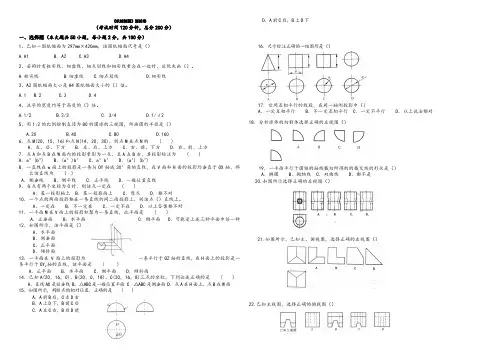

《机械制图》测试卷（考试时间120分钟，总分200分）一、选择题（本大题共50小题，每小题2分，共100分）1、已知一图纸幅面为297mm×420mm，该图纸幅面代号是（）A.A1B. A2C.A3D.A42、若同时有粗实线、细虚线、细点划线和细实线重合在一起时，应优先画（）。

A.粗实线B.细虚线C.细点划线D.细实线3、A2图纸幅面大小是A4图纸幅面大小的（）倍。

A.1B.2C.3D.44、汉字的宽度约等于高度的（）倍。

A.1/2B.2/3C. 3/4D.1/√25、用1:2的比例绘制直径为80的圆球的三视图，所画圆的半径是（）A.20B.40C.80D.1606．点M(20，15，16)和点N(14，20，30)，则点M在点N的 ( )A．左、后、下方 B．左、后、上方 C．右、前、下方 D．右、前、上方7．点A和点B在W面内的投影重影为一点，且A左B右，其投影标注为 ( )A．a" (b") B．(a" )b" C．a" b" D．(a") (b")8．一直线在w面上的投影是一条与OY轴成30°角的直线，在V面和H面的投影均垂直于OX轴，那么该直线为 ( )A．侧垂线 B．侧平线 C．正平线 D．一般位置直线9．当点有两个坐标为0时，则该点一定在 ( )A．某一投影轴上 B．某一投影面上 C．原点 D．都不对10．一个点的两面投影都在一条直线的同二面投影上，则该点（）直线上。

A．一定在 B．不一定在 C．一定不在 D．以上答案都不对11．一平面M在V面上的投影积聚为一条直线，此平面是 ( )A．正垂面 B．水平面C．侧平面 D．可能是上述三种平面中任一种12．如图所示，该平面是（）A．水平面B．侧垂面C．正平面D．倾斜面13．一平面在V面上的投影为一条平行于OZ轴的直线，在H面上的投影是一条平行于OYH轴的直线，该平面是 ( )A．正平面 B．水平面 C．侧平面 D．倾斜面14．已知A(20，16，0)、B(20，0，18)、C(20，16，8)三点的坐标，下列论述正确的是 ( ) A．直线AC是铅垂线 B．△ABC是一般位置平面 C．△ABC是侧垂面 D．点A在H面上，点B在W面15．如图所示，判断点的相对位置，正确的是 ( )A．A前B后，C左D右B. A上D下，B前C后C．A左C右，B后D前D．A前C后，B上D下16．尺寸标注正确的一组图形是（）17．空间互相平行的线段，在同一轴测投影中（）A．一定互相平行 B．不一定互相平行 C．一定不平行 D．以上说法都对18．分析球体的切割体选择正确的左视图（）19．一平面平行于圆锥的轴线截切所得的的截交线的形状是（）A．椭圆 B．抛物线 C．双曲线 D．都不是20.如图所示选择正确的左视图（）21.如图所示，已知主、俯视图，选择正确的左视图（）22.已知主视图，选择正确的俯视图（）23..已知主、俯视图，选择正确的左视图（）24. 已知主俯视图，选择正确的左视图（）25. 已知主左视图，选择正确的俯视图（）26．下列四组图形中正确的是（）27．已知主左视图，选择正确的俯视图（）28．已知主俯视图，选择正确的左视图（）29．已知主左视图，选择正确的俯视图（）30．已知主俯视图，选择正确的左视图（）31．如图所示，选择正确的左视图的半剖视图（）32．选择正确的主视图的半剖视图（）33．选择正确的移出断面图（）34．如图所示，表达方式正确的是（）35、如下图所示，说法正确的是（）A.A、B都是局部视图B.A是斜视图，B是局部视图C.A是斜视图，B是仰视图D.A是局部视图，B是向视图36、在下列对零件图尺寸标注的要求中，其中不正确的是（）A.按加工顺序，从设计基准出发标注尺寸B.避免注成封闭尺寸链C.重要尺寸（设计、测量、装配尺寸）要从基准直接标注D.辅助基准和主要基准之间，要标注联系尺寸37、如图所示的全剖主视图正确的是（）38、关于滚动轴承6206的解释正确的是（）A. 内径是24B.深沟球轴承C.2是内径代号D.06为尺寸系列代号39．将物体的某一部分向基本投影面投射所得的视图称为（）A.向视图B.局部视图C.斜视图D.局部剖视图40．不剖时，在平行于齿轮轴线的视图中，啮合区的唯一一根线是分度线而且应该画成（）A．粗实线 B．细实线 C．虚线 D．点划线41．普通平键的工作表面是（）A．顶面 B．两侧面 C．底面 D．端面42.关于螺纹紧固件连接图的画法，下列说法错误的是（）A．当剖切平面通过螺纹连接件的轴线时，连接件均按不剖绘制B．两个被连接件的接触面要画两条线C．相邻两零件，他们的剖面线方向应相反或间隔不同D．螺纹紧固件的工艺结构可省略不画43.关于普通平键连接画法，说法不正确的是（）A．键与键槽的两侧面画成一条线 B．键与键槽的两侧面画成两条线C．键的顶面与轴上零件间画成两条线 D．键的底面与轴上的槽底间画成一条线44.基本偏差是指靠近（）的那个偏差A．零线 B．上极限偏差 C．下极限偏差 D．不确定45.如图所示，正确的右视图是（）46.如图所示，正确的一组视图是（）47.选择正确的左视图（）48.选择正确的左视图（）49.根据主左视图选择正确的俯视图（）50. 如图所示，尺寸标注不合理的是( )二、简答题（本大题共9小题，共80分）1、根据三视图画出正等轴测图（10分）。

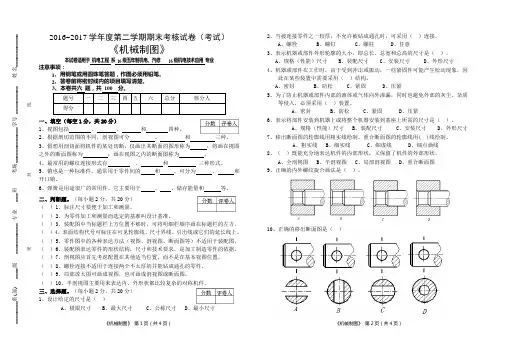

2016~2017学年度第二学期期末考核试卷（考试）《机械制图》本试卷适用于机电工程系16级五年制机电、汽修16级机电技术应用专业注意事项：1、用钢笔或用圆珠笔答题，作图必须用铅笔。

2、答卷前将密封线内的项目填写清楚。

一、填空（每空1分，共20分）1、视图包括、、和四种。

2、根据剖切范围的不同，剖视图可分、和三种。

3、假想用剖切面将机件的某处切断，仅画出其断面的图形称为；将画在视图之外的断面图称为；画在视图之内的断面图称为。

4、最常用的螺纹连接形式有、和三种形式。

5、销也是一种标准件，通常用于零件间的和。

可分为、和开口销。

6、弹簧是用途很广的常用件。

它主要用于、、储存能量和等。

二、判断题。

（每小题2分，共20分）（）1、标注尺寸要便于加工和测量。

（）2、为零件加工和测量而选定的基准叫设计基准。

（）3、装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。

（）4、表面结构代号可标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。

（）5、零件图中的各种表达方法（视图、剖视图、断面图等）不适用于装配图。

（）6、装配图表达零件的形状结构，尺寸和技术要求，是加工制造零件的依据。

（）7、剖视图应首先考虑配置在其他适当位置，而不是在基本视图位置。

（）8、螺栓连接不适用于连接两个不太厚的并能钻成通孔的零件。

（）9、局部放大图可画成视图，也可画成剖视图或断面图。

（）10、半剖视图主要用来表达内、外形状都比较复杂的对称机件。

三、选择题。

（每小题2分，共20分）1、设计给定的尺寸是（）A、极限尺寸B、最大尺寸C、公称尺寸D、最小尺寸2、当被连接零件之一较厚，不允许被钻成通孔时，可采用（）连接。

A、螺栓B、螺钉C、螺柱D、任意3、表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸是（）。

A、规格（性能）尺寸B、装配尺寸C、安装尺寸D、外形尺寸4、机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象，因此在某些装置中需要采用（）结构。

《机械制图》模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、推拔销之锥度为 1 ： 50 。

A、正确B、错误正确答案：A2、退刀槽和砂轮越程槽可按“槽宽×直径”的形式标注。

A、正确B、错误正确答案：A3、装配图必须有明细栏A、正确B、错误正确答案：A4、水平面的水平投影积聚为直线。

A、正确B、错误正确答案：B5、尺寸公差有可能是负值A、正确B、错误正确答案：B6、螺钉旋转一周，就沿轴向位移三个螺距者为三线螺纹。

A、正确B、错误正确答案：A7、同一标称直径之细螺纹，可有不同之节距。

A、正确B、错误正确答案：A8、用剖视图来表示物体内部特征，比用虚线表示之视图要清楚。

A、正确B、错误正确答案：A9、装配图上已注明的尺寸，零件图上可以省略。

A、正确B、错误正确答案：B10、420×594为4张A4的大小。

A、正确B、错误正确答案：A11、汉字的书写应求端正划一，大小间隔适当，清晰易认即可。

A、正确B、错误正确答案：A12、在相同工件条件下，钻头直径愈小，转速要愈快。

A、正确B、错误正确答案：A13、与他件组合有关之尺寸称为功能尺寸。

A、正确B、错误正确答案：A14、一个实心小圆点，有时可以代替相邻的两箭头。

A、正确B、错误正确答案：A15、沿垂直轴线方向所量得之螺峰与螺谷间的距离称为螺距。

A、正确B、错误正确答案：B16、平面与回转体相交，截交线在特殊情况时可能由直线和曲线或完全由直线组成A、正确B、错误正确答案：A17、薄片弯曲物体，仅用一视图表示即可。

B、错误正确答案：B18、槽孔之表面符号可用指引线引至适当位置标注。

A、正确B、错误正确答案：A19、多个同方向之位置尺寸，应用基准面标注法标注之。

A、正确B、错误正确答案：A20、一物体之各视图，剖面线需保持相同的间隔与方向。

A、正确B、错误正确答案：A21、机件表面局部特殊处理之范围须加细链线表明。

A、正确B、错误正确答案：B22、长仿宋体汉字，字宽为字高的 4 ／ 3 倍。

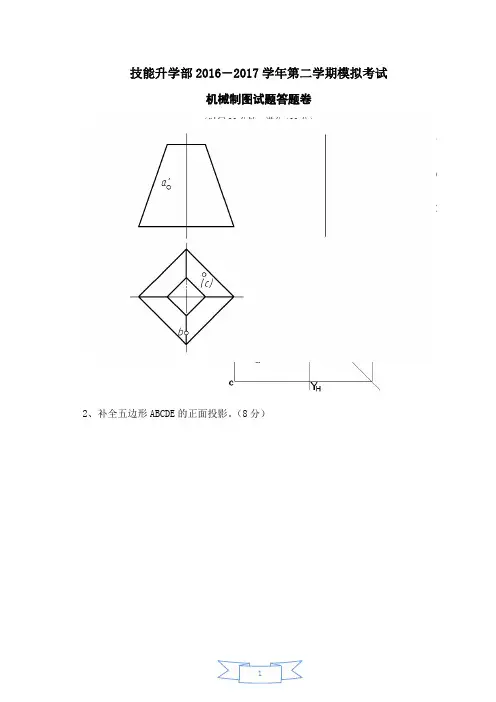

技能升学部2016－2017学年第二学期模拟考试
机械制图试题答题卷
（时间90分钟，满分100分）
1、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左10，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

将各点坐标列出。

（10分）
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：
A（25，15，20）
B（20，10，15）
C（35，30，32）
D（42，12，12）
2、补全五边形ABCDE的正面投影。

（8分）
3、求圆柱的水平投影，并求其表面上A 、B 、C 、D 的另外两个投影。

（8分）
4、补全所缺的视图。

（12分）
5、已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影。

（8分）
6、补全所缺的视图。

（10分）
7、画出A向、B向视图。

（10分）
8、将主视图画成全剖视图。

（10分）
9、在指定位置画出剖面图(键槽深为3mm)。

(15分)
10、读零件图，回答问题。

（10分）。

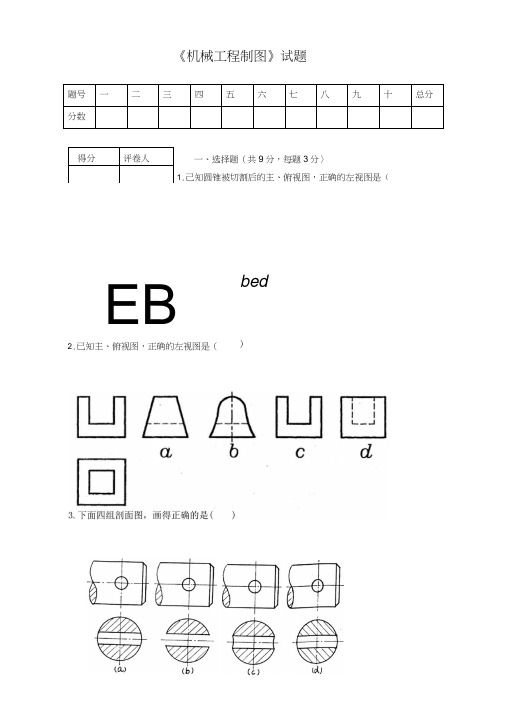

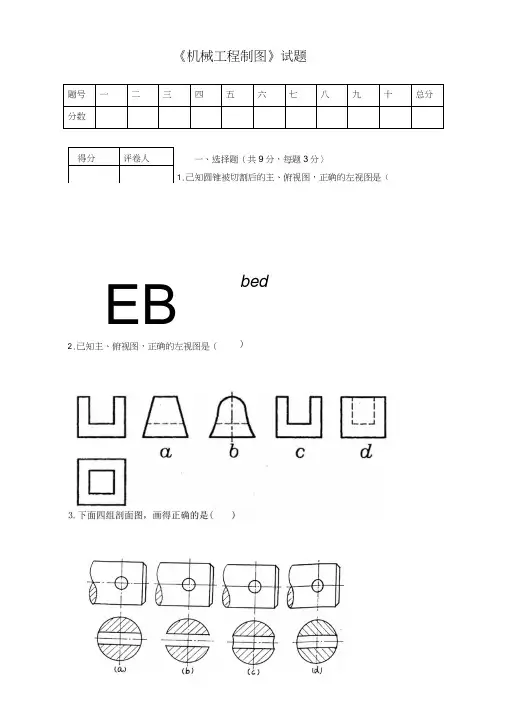

《机械工程制图》试题题号一二三四五六七八九十总分分数一、选择题（共9分，每题3分〉1.己知圆锥被切割后的主、俯视图，正确的左视图是（得分评卷人EB2.已知主、俯视图，正确的左视图是（bed)1A（25,30,20）,A的三面投影图。

（3分）2•根据已知投影，补全平面四边形ABCD的水平投影。

（4分）得分评卷人二、（本小题有两小题，共7分〉评卷人三、（共10分）根据轴测图，按1: 1完成三视图。

四、（共10分）已知组合体的两视图，求其左视图。

要画虚线。

得分评卷人五、（共13）标注下面物体的尺寸。

（尺寸数值从图屮1： 1量取，并取整数）六、（共12）根据两视图，补画左视图，要画虚线。

得分评卷人得分评卷人得分评卷人七、（共12分）将主视图改画成全剖视图。

画出A-A、B-B移出剖面图，并按规定进行标注。

得分评卷人八、（共10分）F 面的内、外螺纹旋合画法有许多错误，试在右侧的指定位置绘制出正确的该螺纹旋合画法。

得分评卷人九、C 共5分〉十、看懂安全阀装配图，选择适当的走送方法画出零件6阀体的视图表达方案，尺寸按仁1由装配图中量取，不注写尺寸、技术要求和标题栏。

（注意：同学们不要忘了画A・A面）（共12分〉頁可厂T ■ ■ ■■・1丄■ ■*——104阳g4A34A3育匹J1A36i3Crl3S o i6JHr>49ii225M2Cfi52Z*KH3//5CrfJ时i i at M fl安金闻/•/得分评卷人机械工程制图答案试题答案及评分标准（供参考）说明：1.木答案儿评分标准难以将各种情况包括进去,2. 每题的扣分数不得超过该题的正确得分数。

3. 图面质量较差者适当扣1-3分。

一、选择题（每题3分，9分）l.b 2. b二、（共7分）三、本题共10分。

可这些木标准范由呢灵活掌握。

3. a第2题（4分）第1题（3主视图、左视图、俯视图正确各得3分，图示虚线1分。

四、本题共10分。

共5个形体，每个2分，计10分。

机械制图模拟考试题及答案一、单选题（共87题，每题1分，共87分）1.注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、左，右C、上，下D、下，上正确答案：B2.虚线以及各种点画线相交时应恰当地相交于______。

A、点B、空白C、线正确答案：C3.垂直于侧面的平面称为______。

A、铅垂面B、正垂面C、侧垂面正确答案：C4.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。

A、右上角B、左下角C、左上角D、右下角正确答案：A5.投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B6.三投影体系的构成中，“三面”指：正面，侧面和______。

A、底面B、顶面C、水平面正确答案：C7.画粗实线时，铅笔铅芯部分削成______。

A、圆锥状B、矩形C、都可以正确答案：B8.如果已知点C（30，20，7），那么C的Z坐标是______。

A、30B、20C、7正确答案：C9.尺寸线和尺寸界线用______绘制。

A、细实线B、粗实线C、细虚线正确答案：A10.如果已知点B（5，7，20），那么B的Y坐标是______。

A、5B、7C、20正确答案：B11.平行于侧面的平面称为______。

A、侧平面B、水平面C、正平面正确答案：A12.尺寸线和尺寸界线用______画出。

A、细实线B、粗实线C、细虚线正确答案：A13.在画图时应尽量采用______比例。

A、原值B、缩小C、放大正确答案：A14.正面用字母______表示。

A、WB、VC、H正确答案：B15.在制造机器或部件时，要根据______图加工零件。

A、装配图B、工程图C、零件图正确答案：C16.展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C17.半径符号是______。

A、SRB、RC、Φ正确答案：B18.______是最基本的几何元素。

《机械制图》模拟练习试卷姓名____________班级___________学号____________分数______________一、选择题(21分）1 ．下列关于螺纹规定画法正确的叙述是( )｡(a)在剖视图中内螺纹顶径用细实线绘制;(b)按规定画法绘制螺纹时,小径可按大径的约0、85倍绘制; (c)在与轴线垂直的视图中,螺纹小径应画成约3/4圈细实线圆; (d)按规定画法绘制螺纹时,一般都应采用局部2 ．正等轴测图的轴测轴、轴间角、轴向伸缩系数正确的是( )｡(C)(B)(A)1:11:11:11:21:11:112012012013590135X1Y1X1O1Z1O1Y1X1Z13 ．三视图是（ ）投影的一种．Ａ中心 Ｂ平行 Ｃ斜轴测 Ｄ正轴测4 ．为保证成套图纸的完整性，复制图一般复制（）套．Ａ １ Ｂ２ Ｃ３ Ｄ４5 ．为表示物体内部情况，需在轴测图上作剖切，一般情况下作１／４剖切，并剖去物体的（ ）Ａ左方 Ｂ左前方 Ｃ右方 Ｄ下方6 ．管螺纹的公称直径的单位是( )｡A 、毫米B 、英寸C 、寸7 ．绘制工程图样时,应优先采用( )种基本图纸幅面｡A.3B.4C.5D.6二、填空题(21分）8 ．组合体的组合方式有 _________,_____________,______________｡9 ．机件的真实大小以图样上所注的_______为依据｡图样中所注的尺寸一般是以_________为单位,此时可不标注单位名称｡10．配合尺寸表示零件间有（ ）要求的尺寸11．装配图的内容有________、__________、________、_______________等12．A3图纸幅面尺寸(B ×L)是_________;留装订边的图样,装订边的尺寸是____毫米;非装订边的周边尺寸是____毫米｡13．以被包容件的尺寸公差为基准时,称为__________配合;14．断面分移出剖面和重合剖面两种｡其轮廓线前者用_________线绘制,后者用__________线绘制｡三、判断题(9分）15．最大间隙为孔的最大极限尺寸与轴的最小极限尺寸之差;( )16．孔的基本偏差都是下偏差,轴的基本偏差都是上偏差;()17．标题栏是部件全部零件的详细目录,表中填有零件的序号、名称、数量、材料、附注及标准四、作图题(49分）18．补画第三视图,并画其正等轴测图｡19．补齐图形中的线条｡20．完成半球截切后的水平投影和侧面投影｡21．补主视图中所缺的图线｡重庆市巫溪职教中心《机械制图》试卷命题：吴忠财参考答案一、选择题(21分）1 ．B2 ．B3 ．B4 ．B5 ．B6 ．B7 ．C二、填空题(21分）8 ．叠加切割综合9 ．尺寸数值 mm(或毫米)10．配合11．装配图的内容有_图形_、_必要的尺寸_、_技术要求_、_明细表_等12．297×420 25 513．以被包容件的尺寸公差为基准时,称为_基轴制_配合;14．粗实细实三、判断题(9分）15．(√)16．(〤)17．( × )四、作图题(49分）18．补画第三视图,并画其正等轴测图｡19．补齐图形中的线条｡20．完成半球截切后的水平投影和侧面投影｡21．补主视图中所缺的图线｡。

试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

2016—2017学年第二学期期末考试卷《机械制图》课程学号姓名成绩一、判断题。

（对的打√，错的打×）（每题1分，共5分）1、机体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及准确度无关。

（√）2、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（√）3、当需要指明半径尺寸是由其它尺寸所确定时，应用尺寸线和符号“R”标出，但不要注写尺寸数字。

（√）4、在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量。

（√）5、当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数可不相同。

（×）二、选择题：（每题1分，共5分）1、同一基本尺寸的表面，若具有不同的公差时，应用（ b ）分开。

a、粗实线b、细实线c、虚线2、在机械制图中，汉字的高度不应小于（ c ）mm.a、1.8b、2.5c、3.53、在同一金属零件的零件图中，当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成（ c ）的平行线。

a、30°b、45°c、30°或60°4、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用（ b ）依次标明被放大的部位。

a、阿拉伯数字b、罗马数字c、希腊字母5、装配图中的指引线可画成折线，但只可曲折（ a ）次。

a、一b、二c、三（共10分）答案：五、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（共15分）答案：304：向心球轴承，寸系列。

六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）（共15分）答案：七、在指定位置画出剖面图(键槽深为3mm)（共20分）答案：，采用基轴制，轴的公差等级是IT6，上偏差为0，下偏八、已知轴与孔的基本尺寸为35差为-0.016；孔的公差等级是IT7，偏差代号为N，上偏差为-0.008，公差为0.025mm。

2016-2017学年度第二学期期末考试机械制图试卷_________系班姓名一、选择题：请将正确答案的序号填在题后的括号内。

（26分）1、物体的可见轮廓线用（）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“＿＿＿＿＿”表示均布。

A、EQSB、GB/TC、HTD、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

A、ΦB、RC、SΦD、SR4、当直线或平面垂直于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性5、投射线与投影面垂直的平行投影法叫（）。

A．中心投影法B．正投影法C．斜投影法6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7B、9C、 10D、不确定8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸B、定位尺寸C、总尺寸D、局部尺寸9、下列不属于回转体的是_______________。

A 、棱柱B 、圆锥C 、圆柱D 、圆环 10、在下列四种说法中，选择一种正确的答案。

（ ）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。

C. AB 是正平线，BC 是侧平线，CD是铅垂线。

D. AB 是水平线，BC 是一般位置直线，CD 是正平线。

11、在下列四种说法中，选择一种正确的答案。

（ ）a) AB是水平线，BC是一般位置直线，CD是正平线。

b) AB是正垂线，BC是正平线，CD是侧垂线。

c) AB是侧平线，BC是一般位置直线，CD是水平线。

d）AB是正平线，BC是侧平线，CD是铅垂线。

12、当平面平行于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性13、下列说法正确的是（）A．主视图反映物体的上下、左右B．俯视图反映物体的上下、左右C．左视图反映物体的左右、前后D．主视图反映物体的上下、前后二、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、绘制圆的对称中心线时应用粗实线绘制。

东至职教中心2016～2017学年第二学期期中考试高二《机械制图》试卷班级____________ 姓名____________一、填空题（每空1分，共20分）1、断面图用来表达零件的形状，其可分为和两种。

2、剖视图根据剖切范围可分为、和三种。

3、视图是按照有关国家标准和规定，用原理绘制的图形，它可分为、、和等4种。

4、六个基本视图的名称为：、、、、、。

5、绘制斜二轴测图时的轴间角是、和。

二、单项选择题（每空2，共18分）1、在斜二等轴测图中，取二个轴的轴向变形系数为l时，另一个轴的轴向变形系数为( )A、0.5B、0.6C、1D、0.822、用剖切面( )剖开机件所得的剖视图，称为全剖视图。

A、完全B、一半C、局部D、倾斜3、将机件的部分结构，用( )原图形所采用的比例画出的图形称为局部放大图。

A、小于B、大于C、等于D、改变4、利用局部视图，可以减少基本视图的数量，补充未表达清楚的部分，但局部视图是( )A、自成封闭时是完整的基本视图B、数列时是完整的基本视图C、不完整的基本视图D、基本视图5、半剖视图可内外兼顾，所以适于表达( )结构形状比较复杂的对称机件。

A、外形B、内形C、内形和外形D、内形或外形6、在下图的A-A断面图中，选出正确的断面图( )。

7、在下图中的1面是( )。

A、圆柱面B、滚花部分C、简化画法D、平面8、在下图中，选出正确的左视图( )。

9、在下图中，选出正确的视图（）。

第7题图第8题图三、作"A"局部视图。

（12分）A四、画出A-A全剖视图（用两平行的剖切平面剖切）。

（20分）五、根据物体的主视图和俯视图，补全其六个基本视图，注意投影关系。

（30分）- 4 -。
