机械制图期末考试试题_19

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．允许尺寸的变动量称为尺寸公差.2．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影3．投影法的种类分为两类中心投影法, 平行投影法 .4．从螺纹的结构要素来分,按牙型可分为三角形螺纹, 梯形螺纹, 锯齿形螺纹和方牙螺纹.5．从螺纹的旋向分: 左旋螺纹和右旋螺纹.6．平行投影法分为斜投影法和正投影法.7．正投影的基本性质真实性, 积聚性和类似性.8．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.9．平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为截平面.10．平面体一般要注出它的长, 宽 ,高三个方向的尺寸.11．用正投影法所绘制的物体图形称为视图。

12．在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

13．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.14．符号“SR”表示球“C”表示倒1.度角。

15．工程中常见的回转体有圆柱,圆锥,球,和环.16．平面与投影面的交线，称为平面迹线。

17．圆柱是由圆柱面和上下底面组成。

18．表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

19．形成螺纹的螺旋线条数称为线数。

20．沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为多线螺纹。

21．基本代号由轴承类型代号、尺寸系列代号和内径代号三部分组成。

22．弹簧中间节距相同的部分圈数称为有效圈数。

23．为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。

24．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图25．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.26．螺纹连接用于可拆卸连接，常见的螺纹联接形式有：螺栓、螺柱、螺钉。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件2．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右3．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.4．垂直于一个投影面,平行于另外两个投影面的直线.称为投影面垂直线.5．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 1.垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.6．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.7．两个基本体相交,称为相贯体.其表面的交线,称为相贯线.8．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .9．轴测图类型有: 正轴测图, 斜轴测图.10．尺寸线之间与尺寸界线之间应避免交叉。

11．投影法的种类分为中心投影法、平行投影法。

12．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.13．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.14．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.15．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.16．表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

17．为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。

18．弹簧的旋向可以分为左旋和右旋两种。

19．圆柱螺旋弹簧按承受载荷的不同分为压力弹簧、拉力弹簧和扭力弹簧。

20．基本代号由轴承类型代号、尺寸系列代号和内径代号三部分组成。

21．用一个剖切面剖开机件的方法称为单一剖。

22．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.23．机件向基本投影面投射得到的视图称为基本视图。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.2．中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同的位置而变化.3．平行投影法分为斜投影法和正投影法.4．箱体由腔体和底板两部分组成.5．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.6．表面都是由若干个平面所围成的几何形体,称为平面基本体.7．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .8．轴测图类型有: 正轴测图, 斜轴测图.9．平面体一般要注出它的长, 宽 ,高三个方向的尺寸.10．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.11．一个完整的尺寸，应包括尺寸界线、尺寸线、和数字。

12．零件图形的表达，都是以直线、弧线或直线与弧线的联结为基础的图形。

13．投影法的种类分为中心投影法、平行投影法。

14．已知直齿圆柱齿轮模数m=1.1.mm，齿数z=1.，则齿轮分度圆的直径为（ C ）A、1.mmB、1.mmC、1.mmD、1.mm15．断面图的类型分为移出断面图和重合断面图两种.16．从螺纹的旋向分: 左旋螺纹和右旋螺纹.17．套一般是装在轴上,起轴向定位,传动或联接等作用.18．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.19．垂直于一个投影面而于另两个投影面倾斜的平面称为投影面垂直面。

20．圆柱面上任意一条平行与轴线的直线，称为圆柱面的素面线。

21．机件向基本投影面投射得到的视图称为基本视图。

22．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。

23．断面图主要用于表达机件某部分的断面。

24．常见的在零件上加工形成螺纹的方法有：车床车削丝锥攻丝两种。

25．中径是指在大径和小径之间的假想面的直径。

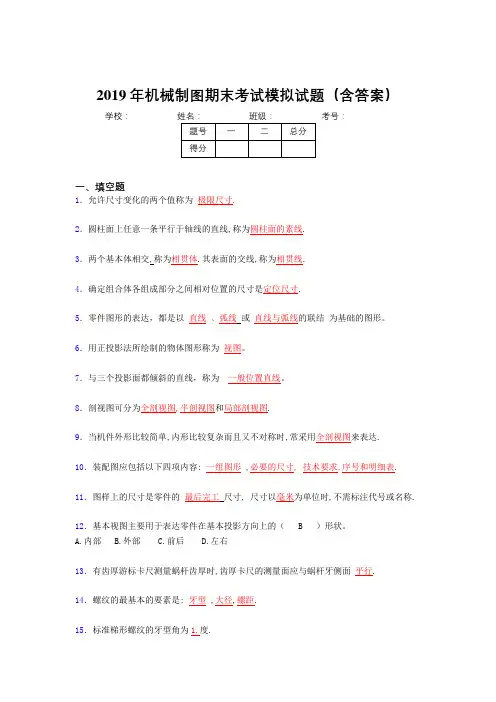

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．允许尺寸变化的两个值称为极限尺寸.2．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.3．两个基本体相交,称为相贯体.其表面的交线,称为相贯线.4．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.5．零件图形的表达，都是以直线、弧线或直线与弧线的联结为基础的图形。

6．用正投影法所绘制的物体图形称为视图。

7．与三个投影面都倾斜的直线，称为一般位置直线。

8．剖视图可分为全剖视图,半剖视图和局部剖视图.9．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表. 11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．螺纹的最基本的要素是: 牙型 ,大径,螺距.15．标准梯形螺纹的牙型角为1.度.16．平行在三面投影体系中有三种位置：投影面平行面，投影面垂直面，一般位置平面。

17．平行于一个投影面，垂直于另两个投影面的平面，称为投影面平行面。

18．与三个投影面都倾斜的平面，称为一般位置平面。

19．圆锥表面由圆锥面和底圆组成。

20．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

21．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面。

22．断面图主要用于表达机件某部分的断面。

23．通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。

24．弹簧中间节距相同的部分圈数称为有效圈数。

25．已知直齿圆柱齿轮模数m=1.1.mm，齿数z=1.，则齿轮分度圆的直径为（ C ）A、1.mmB、1.mmC、1.mmD、1.mm26．标注水平忙不过来时,尺寸数字的字头方向应朝上, 1.标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.27．正等测图的轴间角为 1.度，轴向伸缩系数为 1. 。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .2．形状与位置公差简称形位公差.3．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.4．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.5．与三个投影面都倾斜的直线，称为一般位置直线。

6．平行于一个投影面，倾斜于另外两个投影面的直线，称为投影面平行线。

7．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右8．尺寸界线与尺寸线垂直，超出尺寸线1.～1.mm。

9．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.10．截交线的性质: 共有性, 封闭性.截平面与立方体三面的交线称为截交线.11．平面基本体主要分为棱柱体和棱锥体两种.12．垂直于一个投影面而与另两个投影面倾斜的平面称为投影面垂直面.13．平行于一个投影面,垂直于另两个投影面的平面,称为投影面平行面.14．投影面平行线有三种: 平行于H 面的直线称为水平线,平行于V面的直线称为正平线,平行于W面的直线称为侧平线.15．平行于一个投影面,倾斜另外两个投影面的直线,称为投影面平行线.16．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。

17．螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

18．已知直齿圆柱齿轮模数m=1.1.mm，齿数z=1.，则齿轮分度圆的直径为（ C ）A、1.mmB、1.mmC、1.mmD、1.mm19．弹簧中间节距相同的部分圈数称为有效圈数。

20．弹簧的类型有螺旋弹簧、蜗卷弹簧、板弹簧等。

21．轴承的代号分前置代号、基本代号和后置代号。

22．用一个假想的圆通过齿轮各轮齿顶部，该圆称为齿顶圆。

23．螺纹紧固的连接形式有：螺栓连接、螺柱连接和螺钉连接。

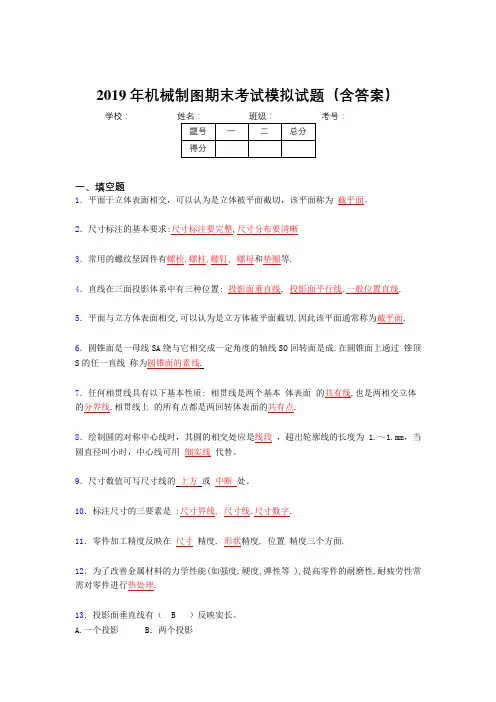

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．平面于立体表面相交，可以认为是立体被平面截切，该平面称为截平面。

2．尺寸标注的基本要求:尺寸标注要完整,尺寸分布要清晰3．常用的螺纹坚固件有螺栓,螺柱,螺钉, 螺母和垫圈等.4．直线在三面投影体系中有三种位置: 投影面垂直线, 投影面平行线,一般位置直线. 5．平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为截平面.6．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.7．任何相贯线具有以下基本性质: 相贯线是两个基本体表面的共有线,也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的共有点.8．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。

9．尺寸数值可写尺寸线的上方或中断处。

10．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.11．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.12．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.13．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影14．平行在三面投影体系中有三种位置：投影面平行面，投影面垂直面，一般位置平面。

15．螺纹的最基本的要素是: 牙型 ,大径,螺距.16．工程中常见的回转体有圆柱圆锥球和环等。

17．画在视图轮廓线之外的断面图称为移出断面图。

18．画在视图轮廓线之内的断面图称为重合断面图。

19．螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

20．大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。

21．螺纹上相邻两牙在中径上对应点间的轴向距离称为螺距22．螺纹的旋向有左旋和右旋两种。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．表面都是由若干个平面所围成的几何形体,称为平面基本体.2．标准公差分1.各等级，等级依次降级；其中IT表示标准公差，阿拉伯数字表示公差等级。

3．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1.:1.的斜度,叫做拔模斜度.4．允许尺寸的变动量称为尺寸公差.5．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.6．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.7．与三个投影面都倾斜的平面，称为一般位置平面。

8．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .9．平面都是由若干个平面所围成的几何形体，称为平面基本体。

10．直线在三面投影体系中有三种位置: 投影面垂直线, 投影面平行线,一般位置直线.11．正投影的基本性质真实性, 积聚性和类似性.12．中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同的位置而变化.13．常用的齿轮有三种: 圆柱齿轮传动,圆锥齿轮传动和蜗杆蜗轮传动.14．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.15．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右16．零件图形的表达，都是以直线、弧线或直线与弧线的联结为基础的图形。

17．轮齿的齿廓线有渐开线、摆线和圆弧。

18．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面19．外螺纹的大径用（ B ）符号表示。

根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合、过盈配合和过度配合。

22．圆柱螺旋弹簧按承受载荷的不同分为压力弹簧、拉力弹簧和扭力弹簧。

23．轴一般用来支承传动零件并传递动力.24．分度圆上相邻两齿同侧齿廓间的弧长称为齿距。

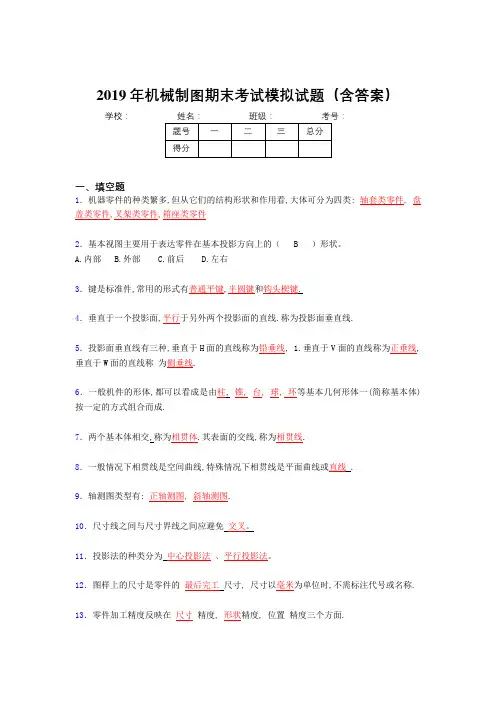

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件2．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右3．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.4．垂直于一个投影面,平行于另外两个投影面的直线.称为投影面垂直线.5．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 1.垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.6．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.7．两个基本体相交,称为相贯体.其表面的交线,称为相贯线.8．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .9．轴测图类型有: 正轴测图, 斜轴测图.10．尺寸线之间与尺寸界线之间应避免交叉。

11．投影法的种类分为中心投影法、平行投影法。

12．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.13．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.14．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.15．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.16．表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

17．为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。

18．弹簧的旋向可以分为左旋和右旋两种。

19．圆柱螺旋弹簧按承受载荷的不同分为压力弹簧、拉力弹簧和扭力弹簧。

20．基本代号由轴承类型代号、尺寸系列代号和内径代号三部分组成。

21．用一个剖切面剖开机件的方法称为单一剖。

22．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.23．机件向基本投影面投射得到的视图称为基本视图。

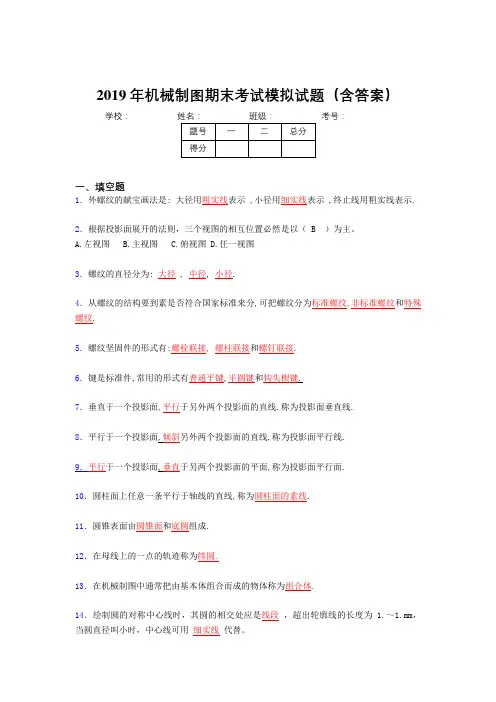

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________
一、填空题
1．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.
2．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图
B.主视图
C.俯视图
D.任一视图
3．螺纹的直径分为: 大径 , 中径, 小径.
4．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.
5．螺纹坚固件的形式有:螺栓联接, 螺柱联接和螺钉联接.
6．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.
7．垂直于一个投影面,平行于另外两个投影面的直线.称为投影面垂直线.
8．平行于一个投影面,倾斜另外两个投影面的直线,称为投影面平行线.
9．平行于一个投影面,垂直于另两个投影面的平面,称为投影面平行面.
10．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.
11．圆锥表面由圆锥面和底圆组成.
12．在母线上的一点的轨迹称为纬圆.
13．在机械制图中通常把由基本体组合而成的物体称为组合体.
14．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。

15．采用局部放大图图表达机件的局部细小结构。

16．用一个剖切面剖开机件的方法称为单一剖。

17．外螺纹的大径用（ B ）符号表示。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在图样右上方,并在前面加注其余两字.2．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .3．尺寸线之间与尺寸界线之间应避免交叉。

4．投影法的种类分为中心投影法、平行投影法。

5．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.6．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.7．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.8．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.9．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.10．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.11．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.12．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.13．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.14．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面15．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.16．截交线的性质: 共有性, 封闭性.截平面与立方体三面的交线称为截交线.17．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.18．根据垂直的投影面不同，投影面垂直面有三种：铅垂面正垂面侧垂面。

19．一般机件的形体，都可以看成是由柱锥台球环等基本几何形体按一定的方式组合而成的。

20．圆柱面上任意一条平行与轴线的直线，称为圆柱面的素面线。

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、 内外螺纹就可以旋合。

D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。

院长签字：任课教师签字：日期：日期：2019年机械制图期末试卷及答案大学201 -201学年第学期期末考试学院：____________专业：____________班级：____________姓名：____________学号：____________考场：____________成绩：____________机械制图（满分100分，考试时间120分钟）一、填空：（每空1分共15分）1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。

2．Φ3067h G 是配合代号，是基轴制，标注在装配图上。

3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。

4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。

5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。

6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。

7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改→对象→文字→编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“∧”，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。

8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。

调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。

单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。

9．当用CAD 绘制零件图时，标注形位公差带代号的方法是：在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。

系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。

10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.2．管螺纹的代号是（ C ）A、 BB、TrC、GD、 M3．六个基本的名称;主视图 ,俯视图 ,左视图,右视图,仰视图和后视图.4．垂直于一个投影面而与另两个投影面倾斜的平面称为投影面垂直面.5．平面体一般要注出它的长, 宽 ,高三个方向的尺寸.6．确定组合体各组成部分的形状大小的尺寸是定形尺寸.7．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.8．尺寸线之间与尺寸界线之间应避免交叉。

9．尺寸数值可写尺寸线的上方或中断处。

10．投影法的种类分为中心投影法、平行投影法。

11．允许尺寸变化的两个值称为极限尺寸.12．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是 1.度倒角. 13．公差等级是确定精度的等级14．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.15．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

16．平面与投影面的交线，称为平面迹线。

17．垂直于一个投影面而于另两个投影面倾斜的平面称为投影面垂直面。

18．圆锥表面由圆锥面和底圆组成。

19．断面图主要用于表达机件某部分的断面。

20．在圆柱或圆锥内表面上所形成的螺纹为内螺纹。

21．沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为多线螺纹。

22．轴承的代号分前置代号、基本代号和后置代号。

23．圆柱螺旋弹簧按承受载荷的不同分为压力弹簧、拉力弹簧和扭力弹簧。

24．弹簧中间节距相同的部分圈数称为有效圈数。

25．弹簧的旋向可以分为左旋和右旋两种。

26．基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

27．形状与位置的公差简称形位公差。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．工程中常见的回转体有圆柱,圆锥,球,和环.2．平面体上相邻表面的交线称为棱线.3．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.4．圆柱是由圆柱面和, 上 ,下底面组成.5．两个基本体相交,称为相贯体.其表面的交线,称为相贯线.6．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。

7．一个完整的尺寸，应包括尺寸界线、尺寸线、和数字。

8．用正投影法所绘制的物体图形称为视图。

9．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.10．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1.:1.的斜度,叫做拔模斜度.13．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。

14．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.15．螺纹坚固件的形式有:螺栓联接, 螺柱联接和螺钉联接.16．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性. 17．平行在三面投影体系中有三种位置：投影面平行面，投影面垂直面，一般位置平面。

18．平面与投影面的交线，称为平面迹线。

19．根据平行的投影面不同，投影面平行面有三种：水平面正平面侧平面。

20．表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

21．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面。

22．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。

23．小径是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。
