混合动力汽车是结合了传统燃油发动机和电动机的动力系统,以提高燃油效率和减少排放的一种汽车。
下面是混合动力汽车的基本结构和相关参考内容。
1.发动机:混合动力汽车通常采用汽油或柴油发动机作为主要动力源。
发动机可以采用内燃机或燃料电池等技术。
发动机负责提供主要的驱动力,在需要更高功率时可以辅助电机提供动力。
2.电动机:混合动力汽车中的电动机一般由电池供电,使用电能来驱动车辆行驶。
电动机可以分为交流电动机和直流电动机两种类型。
电动机负责提供低速高扭矩的动力,起到辅助驱动的作用,尤其在城市拥堵的情况下更加有效。
3.电池系统:电池系统是混合动力汽车的核心部分,电池负责储存并提供电能给电动机使用。
常见的电池类型包括镍氢电池、锂离子电池等。
电池系统的设计和性能将直接影响到混合动力汽车的续航里程和功率输出能力。
4.控制系统:混合动力汽车的控制系统起到整个动力系统的调度和控制作用。
包括电力系统、燃油系统、冷却系统等的协调工作,使两个系统之间能够高效配合,实现最佳的能量利用和排放控制。
5.能量回收系统:混合动力汽车采用能量回收系统来利用制动能量和引擎过剩动力等浪费能量,将其转化为电能储存在电池中。
能量回收系统可以提高燃油利用率和续航里程。
6.能量转换系统:混合动力汽车的能量转换系统用于将燃油能量和电能之间相互转换。
在需要更高动力输出时,汽车通过燃油发动机将燃油能量转换为机械能;而在需要低速行驶或动力需求较小时,汽车则通过电动机将储存的电能转换为机械能。
7.传动系统:混合动力汽车的传动系统一般采用变速器和电动变速器的结合。
变速器根据车速和路况等信息,调节发动机和电动机的输出功率比例。
电动变速器则负责将电动机提供的转矩传递给车轮。
综上所述,混合动力汽车的基本结构包括发动机、电动机、电池系统、控制系统、能量回收系统、能量转换系统和传动系统。
以上只是对混合动力汽车结构的基本介绍,实际的混合动力汽车系统会因不同品牌和型号的车辆存在一定的差异。

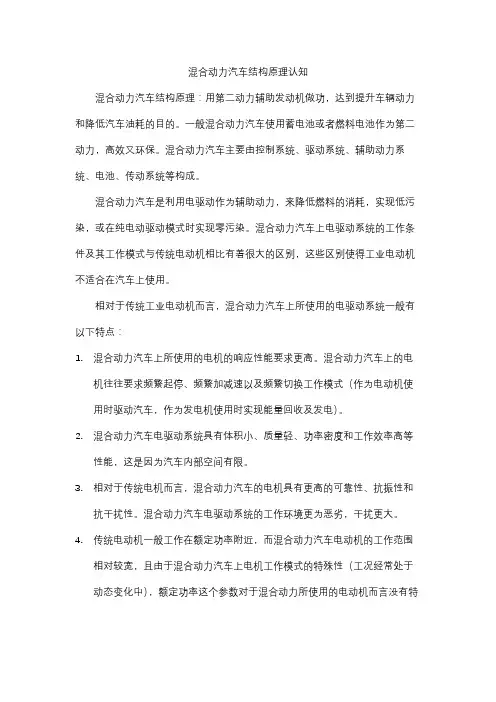

混合动力汽车结构原理认知混合动力汽车结构原理:用第二动力辅助发动机做功,达到提升车辆动力和降低汽车油耗的目的。
一般混合动力汽车使用蓄电池或者燃料电池作为第二动力,高效又环保。
混合动力汽车主要由控制系统、驱动系统、辅助动力系统、电池、传动系统等构成。
混合动力汽车是利用电驱动作为辅助动力,来降低燃料的消耗,实现低污染,或在纯电动驱动模式时实现零污染。
混合动力汽车上电驱动系统的工作条件及其工作模式与传统电动机相比有着很大的区别,这些区别使得工业电动机不适合在汽车上使用。
相对于传统工业电动机而言,混合动力汽车上所使用的电驱动系统一般有以下特点:1.混合动力汽车上所使用的电机的响应性能要求更高。
混合动力汽车上的电机往往要求频繁起停、频繁加减速以及频繁切换工作模式(作为电动机使用时驱动汽车,作为发电机使用时实现能量回收及发电)。
2.混合动力汽车电驱动系统具有体积小、质量轻、功率密度和工作效率高等性能,这是因为汽车内部空间有限。
3.相对于传统电机而言,混合动力汽车的电机具有更高的可靠性、抗振性和抗干扰性。
混合动力汽车电驱动系统的工作环境更为恶劣,干扰更大。
4.传统电动机一般工作在额定功率附近,而混合动力汽车电动机的工作范围相对较宽,且由于混合动力汽车上电机工作模式的特殊性(工况经常处于动态变化中),额定功率这个参数对于混合动力所使用的电动机而言没有特别大的意义,所以对其额定功率的要求并不严格。
而在高效工作区间,这个参数则更为实际和重要。
5.在供电方式上,传统电机由常规标准电源供电,而混合动力汽车用电机所使用的电能来源于蓄电池,且由功率变换器直接供给。
另外电机的使用电压及形式并不确定,从减少功率损耗及降低电动机逆变器成本的角度而言,一般倾向于使用较高的电压。
混合动力汽车基本知识教案教案:混合动力汽车基本知识一、教学目标:1.了解混合动力汽车的定义和基本原理;2.掌握混合动力汽车的特点和优势;3.了解混合动力汽车的市场现状和发展趋势。
二、教学内容:1.混合动力汽车的定义和基本原理;2.混合动力汽车的特点和优势;3.混合动力汽车的市场现状和发展趋势。
三、教学步骤:1.导入:通过提问了解学生对混合动力汽车的了解程度;提问:你们对混合动力汽车了解多少?你们认为混合动力汽车的特点是什么?2.学习:(1)混合动力汽车的定义和基本原理;-混合动力汽车是指由燃油发动机和电动机两种动力形式组成的汽车,通过电力系统转换电能和燃料能量,实现动力输出和储能回收。
-混合动力汽车的基本原理是通过控制系统,根据驾驶需求自动调配燃油发动机和电动机的工作状态,以达到最佳的燃油经济性和动力性能。
(2)混合动力汽车的特点和优势;-节能环保:混合动力汽车可以最大限度地减少燃料的消耗和尾气的排放,对环境友好。
-高效经济:混合动力汽车可以根据行驶需求自动切换工作模式,最大程度地提高燃油利用率。
-行驶距离长:混合动力汽车既有燃油发动机带来的长距离行驶能力,又有电动机带来的低速纯电动行驶能力。
-回收利用:混合动力汽车可以通过制动能量回收系统将制动时产生的能量转换为电能,储存在电池中供电动机使用。
(3)混合动力汽车的市场现状和发展趋势;-混合动力汽车市场正在快速增长,各大车企纷纷推出混合动力汽车产品;-未来混合动力汽车的发展趋势是更好地提高燃油经济性和电池技术,提升电动行驶距离和快速充电技术。
3.拓展:-请学生自行选择一款混合动力汽车品牌,了解其产品特点和技术创新,并向全班进行分享。
4.总结:-总结混合动力汽车的特点和优势;-了解混合动力汽车的市场现状和发展趋势。
四、教学资源:1.PPT课件;2.各大车企的混合动力汽车产品资料;3.互联网资源。
五、教学评价:1.学生提问;2.分享混合动力汽车品牌的研究成果;3.小组讨论。
混合动力汽车概念和基本类型一、混合动力汽车的概念从广义上讲,混合动力汽车指至少有两种动力源,靠其中一种或多种动力源提供部分或者全部动力的车辆,也称复合动力汽车。
实际中,混合动力汽车多指以传统内燃机和电动机作为动力源,混合使用热能和电能的汽车。
混合动力汽车电驱动系统通过被采用的动力系统向载荷提供动力。
混合动力电驱动系统示意图二、混合动力汽车的类型(一)、混合动力电动汽车按照能量合成的形式主要分为串联式(SHEV)、并联式(PHEV)、混联式和复合式四种。
1、串联式混合动力系统如下图所示串联式混合动力系统的示意图。
串联式混合动力系统的关键特征是在功率变换其中,两个电功率被放在仪器,该功率变换器其电功率耦合的作用,控制从蓄电池组和发电机到电动机的功率流,或反向控制从电动机到蓄电池组的功率流。
燃油箱、发动机和发电机组成基本能源,而蓄电池则起能量缓冲作用。
2、并联式混合动力系统下图所示为并联式混合动力系统的示意图。
它的关键特征是在机械耦合器中,两个机械功率被加在一起,发动机是基本能源设备,而蓄电池和电动机驱动装置则组成能量缓冲器,此时功率流仅受动力装置发动机和电动机控制。
3、混联式混合动力系统如下图所示为混联式混合动力系统的示意图,这一构造是串联式和并联式结构的组合,它具有两者的主要特性,相比于串联式或并联式的结构,它拥有更多的运行方式。
4、复合式混合动力系统图所示为典型复合式混合动力系统的示意图,它具有与混联式相似的结构。
两者唯一的差异在于电耦合功能有功率变换器转移到蓄电池,并且在电动机或发电机组和蓄电池组之间加入了一个功率变换器。
(二)、按混合程度分类根据混合动力系统中电机输出功率在整个系统输出功率中所占的比重,混合动力系统可分为(微混、轻混、中混、完全混合和插电混合)1、微混和动力系统这种混合动力系统在传统内燃机上的起动电机上加装了皮带驱动起动电机,用来控制发动机的起动和停止,从而取消了发动机的怠速,降低了油耗和排放。
简述混合动力电动汽车的组成摘要:一、混合动力电动汽车的定义与特点二、混合动力电动汽车的组成部件1.动力系统2.电池组3.电机4.燃油发动机5.控制系统6.充电系统7.制动系统8.悬挂系统三、各组成部件的作用与优化四、混合动力电动汽车的优势与应用前景正文:混合动力电动汽车(Hybrid Electric Vehicle,简称HEV)是一种采用燃油发动机与电动机共同驱动的汽车,既具有燃油车的长途驾驶能力,又能在短途城市驾驶时实现低油耗、低排放。
近年来,随着环保意识的增强和新能源汽车技术的不断发展,混合动力电动汽车在全球范围内逐渐受到关注。
一、混合动力电动汽车的定义与特点混合动力电动汽车是一种采用燃油发动机与电动机共同驱动的汽车,通过控制系统智能地分配两种驱动源的功率,实现最佳燃油经济性和环保性能。
混合动力电动汽车具有以下特点:1.低油耗:在低速行驶、加速、爬坡等工况下,优先采用电动机驱动,降低油耗。
2.低排放:在制动过程中,电动机可将多余的能量转化为电能储存在电池组中,减少燃油发动机的排放。
3.纯电动行驶:在短途城市驾驶时,可切换至纯电动模式,实现零排放。
4.驾驶舒适性:混合动力电动汽车在行驶过程中,可自动切换燃油发动机与电动机驱动,减小发动机的抖动,提高驾驶舒适性。
二、混合动力电动汽车的组成部件1.动力系统:负责将燃油发动机和电动机产生的动力传递给驱动轮。
2.电池组:储存电动机回收的制动能量,以及在纯电动模式下为车辆提供动力。
3.电机:在电动模式下为车辆提供动力,同时在制动过程中回收能量。
4.燃油发动机:在混合动力模式下为车辆提供动力,并与电动机协同工作。
5.控制系统:智能地控制燃油发动机和电动机的功率分配,实现最优性能。
6.充电系统:为电池组充电,提高续航里程。
7.制动系统:在制动过程中,将电动机的能量转化为电能储存,提高能量利用率。
8.悬挂系统:提高行驶稳定性,降低噪音、振动和排放。
三、各组成部件的作用与优化1.动力系统:采用高效、轻质的传动部件,降低动力损失,提高燃油经济性。
术语混合动力汽车定义
混合动力汽车(Hybrid Electric Vehicle,HEV)是一种结合了内燃机和电动机的动力系统的汽车。
它通过内燃机和电动机的协同工作来驱动车辆,从而实现更高效的能源利用和更低的尾气排放。
混合动力汽车的定义可以根据不同的工作模式和组成部分来理解:
1.内燃机:混合动力汽车通常配备有传统的内燃机,如汽油
发动机或柴油发动机。
内燃机可以直接驱动车辆,也可以
作为发电机,为电动机提供动力。
2.电动机:混合动力汽车还配备有电动机,可以使用电力储
存装置(如蓄电池)储存的电能驱动车辆。
电动机可以单
独驱动车辆,也可以与内燃机协同工作。
3.能量回收和再利用:混合动力汽车通过能量回收系统(如
制动能量回收系统)来捕捉和利用车辆运动中产生的浪费
能量。
这些能量回收系统将能量转化为电能并储存起来,
供后续使用。
4.程序控制系统:混合动力汽车配备有复杂的程序控制系统,
用于监控和控制内燃机和电动机之间的工作配合。
这些系
统根据车辆行驶情况、驾驶者需求和能源利用效率,智能
地调整内燃机和电动机的工作模式。
混合动力汽车的优点在于它们可以减少燃油消耗和尾气排放,
提高燃油经济性和环境友好性。
它们在城市交通环境下尤为有效,因为电动模式可以在低速和拥挤的情况下使用,而内燃机可提供额外的驱动力和续航能力。
然而,混合动力汽车的成本和工程复杂性较高,需要综合考虑经济性和可行性。

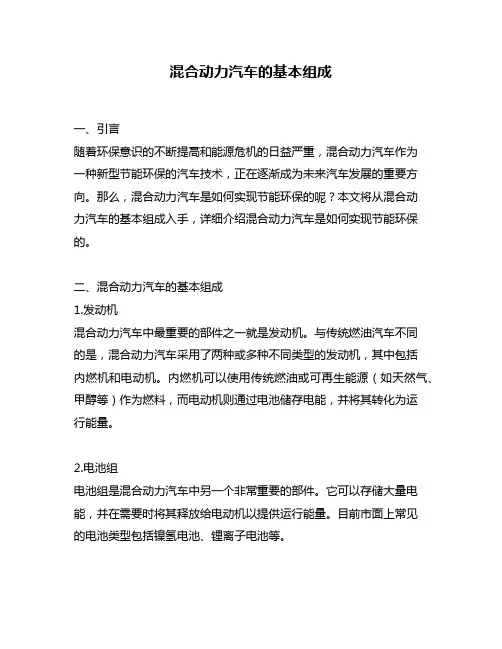

混合动力汽车的基本组成一、引言随着环保意识的不断提高和能源危机的日益严重,混合动力汽车作为一种新型节能环保的汽车技术,正在逐渐成为未来汽车发展的重要方向。
那么,混合动力汽车是如何实现节能环保的呢?本文将从混合动力汽车的基本组成入手,详细介绍混合动力汽车是如何实现节能环保的。
二、混合动力汽车的基本组成1.发动机混合动力汽车中最重要的部件之一就是发动机。
与传统燃油汽车不同的是,混合动力汽车采用了两种或多种不同类型的发动机,其中包括内燃机和电动机。
内燃机可以使用传统燃油或可再生能源(如天然气、甲醇等)作为燃料,而电动机则通过电池储存电能,并将其转化为运行能量。
2.电池组电池组是混合动力汽车中另一个非常重要的部件。
它可以存储大量电能,并在需要时将其释放给电动机以提供运行能量。
目前市面上常见的电池类型包括镍氢电池、锂离子电池等。
3.电机电机是混合动力汽车中的另一个关键部件。
它可以将储存在电池组中的电能转化为运行能量,并驱动汽车前进。
与传统汽车不同的是,混合动力汽车中的电机可以通过回收制动能量来充电,从而提高能源利用效率。
4.变速器变速器是混合动力汽车中另一个重要的部件。
它可以通过调整发动机和电机之间的配合关系,实现最佳的能源利用效率,并确保汽车在不同速度下具有最佳的性能表现。
5.控制系统控制系统是混合动力汽车中最重要的部件之一。
它可以监测和控制整个系统中各个部件之间的配合关系,以确保混合动力汽车在不同工况下具有最佳的性能表现和节能环保效果。
三、混合动力汽车是如何实现节能环保的?1.减少燃料消耗由于混合动力汽车采用了两种或多种不同类型的发动机,因此可以根据实际需要灵活地切换使用内燃机或电动机来提供运行能量。
这样一来,就可以大大减少燃料的消耗,从而实现节能环保的效果。
2.降低尾气排放由于混合动力汽车采用了可再生能源和电动机等技术,因此可以大大降低尾气排放量。
例如,使用天然气作为燃料的混合动力汽车可以将二氧化碳排放量降低约20%,将氮氧化物和颗粒物排放量降低约90%。
