第45课时 电场中的功能关系及图像问题 [重难突破课]题型一 电场中的功能关系电场中常见的功能关系（1）若只有静电力做功，则电势能与动能之和保持不变。

（2）若只有静电力和重力做功，则电势能、重力势能、动能之和保持不变。

（3）除重力之外，其他各力对物体做的功等于物体机械能的变化量。

（4）合外力对物体做的总功等于物体动能的变化量。

【典例1】 （多选）如图所示，一质量为m 、带正电的液滴，在水平向右的匀强电场中运动，运动轨迹在竖直平面内，A 、B 为其运动轨迹上的两点，已知该液滴在A 点的速度大小为v 0，方向与竖直方向的夹角为30°，它运动到B 点时速度大小仍为v 0，方向与竖直方向的夹角为60°，则液滴从A 运动到B 的过程（ ）A.液滴在水平方向和竖直方向的分位移相等B.重力势能增加12m v 02C.电势能增加14m v 02D.机械能增加14m v 02答案：AD解析：将液滴的运动分解，水平方向满足x ＝v 0sin30°＋v 0sin60°2t ，竖直方向满足h ＝v 0cos30°＋v 0cos60°2t ，联立解得x ＝h ，A 正确；竖直方向由位移与速度公式可得h ＝（v 0cos60°）2－（v 0cos30°）2－2g＝v 024g，则重力势能增加量为ΔE p ＝14m v 02，B 错误；电场力对液滴做正功，电场力做的功为W 电＝F 电x ＝ma x x ，液滴在水平方向做匀加速直线运动2a x x ＝（v 0sin 60°）2－（v 0sin 30°）2＝12v 02，联立解得W 电＝14m v 02，液滴的电势能减少14m v 02，机械能增加14m v 02，C 错误，D 正确。

1.【只有电场力做功】如图所示，空间中存在与纸面平行的匀强电场，在纸面内从正方形的顶点A 沿任意方向发射速度相同的带正电粒子，不计粒子重力和粒子间的相互作用，已知经过B 点的粒子在B 点时的动能是初动能的3倍，经过C 点的粒子在C 点时的动能是初动能的7倍，则经过D 点的粒子在D 点时的动能是初动能的（ ）A.3倍B.4倍C.5倍D.6倍解析：C根据题意，设电场强度沿AB方向的分量为E x，沿AD方向的分量为E y，粒子在A点时的动能为E k。

专题05能量观点和动量观点在电磁学中的应用【要点提炼】1.电磁学中的功能关系(1)电场力做功与电势能的关系：W 电＝－ΔE p 电。

推广：仅电场力做功，电势能和动能之和守恒；仅电场力和重力及系统内弹力做功，电势能和机械能之和守恒。

(2)洛伦兹力不做功。

(3)电磁感应中的功能关系其他形式的能量――→克服安培力做功电能――→电流做功焦耳热或其他形式的能量2．电路中的电功和焦耳热(1)电功：W 电＝UIt ；焦耳热：Q ＝I 2Rt 。

(2)纯电阻电路：W 电＝Q ＝UIt ＝I 2Rt ＝U 2Rt ，U ＝IR 。

(3)非纯电阻电路：W 电＝Q ＋E 其他，U >IR 。

(4)求电功或电热时用有效值。

(5)闭合电路中的能量关系电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r电源内部消耗的功率P 内＝I 2r ＝P 总－P 出电源的输出功率任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R（R ＋r ）2P 出与外电阻R 的关系电源的效率任意电路：η＝P出P总×100%＝UE×100%纯电阻电路：η＝RR＋r×100%由P出与外电阻R的关系可知：①当R＝r时，电源的输出功率最大为P m＝E24r。

②当R>r时，随着R的增大输出功率越来越小。

③当R<r时，随着R的增大输出功率越来越大。

④当P出<P m时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2。

3．动量观点在电磁感应中的应用(1)动量定理在电磁感应中的应用导体在磁场对感应电流的安培力作用下做非匀变速直线运动时，在某过程中由动量定理有：BL I1Δt1＋BL I2Δt2＋BL I3Δt3＋…＝m v－m v0通过导体横截面的电荷量q＝I1Δt1＋I2Δt2＋I3Δt3＋…得BLq＝m v－m v0，在题目涉及通过电路横截面的电荷量q时，可考虑用此表达式。

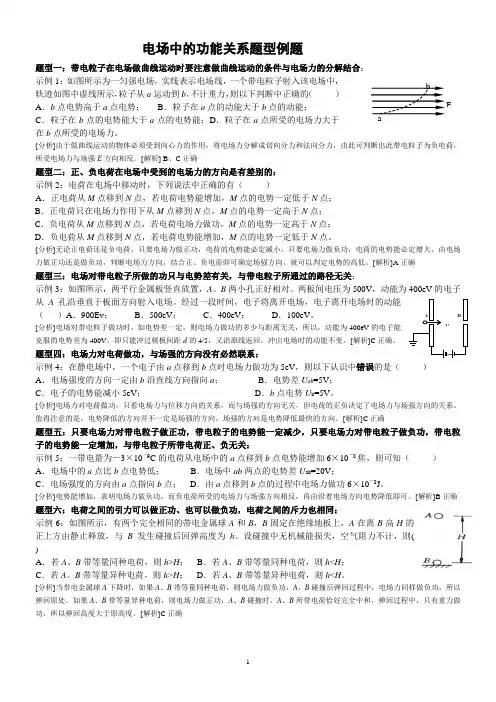

电场中的功能关系题型例题题型一：带电粒子在电场做曲线运动时要注意做曲线运动的条件与电场力的分解结合：示例1：如图所示为一匀强电场，实线表示电场线，一个带电粒子射入该电场中，轨迹如图中虚线所示，粒子从a 运动到b ，不计重力，则以下判断中正确的（ ）A ．b 点电势高于a 点电势；B ．粒子在a 点的动能大于b 点的动能；C ．粒子在b 点的电势能大于a 点的电势能；D ．粒子在a 点所受的电场力大于在b 点所受的电场力。

[分析]由于做曲线运动的物体必须受到向心力的作用，将电场力分解成切向分力和法向分力，由此可判断出此带电粒子为负电荷，所受电场力与场强E 方向相反。

[解析] B 、C 正确 题型二：正、负电荷在电场中受到的电场力的方向是有差别的：示例2：电荷在电场中移动时，下列说法中正确的有（ ）A ．正电荷从M 点移到N 点，若电荷电势能增加，M 点的电势一定低于N 点；B ．正电荷只在电场力作用下从M 点移到N 点，M 点的电势一定高于N 点；C ．负电荷从M 点移到N 点，若电荷电场力做功，M 点的电势一定高于N 点；D ．负电荷从M 点移到N 点，若电荷电势能增加，M 点的电势一定低于N 点。

[分析]无论正电荷还是负电荷，只要电场力做正功，电荷的电势能必定减小，只要电场力做负功，电荷的电势能必定增大。

由电场力做正功还是做负功，判断电场力方向，结合正、负电荷即可确定场强方向，就可以判定电势的高低。

[解析]A 正确 题型三：电场对带电粒子所做的功只与电势差有关，与带电粒子所通过的路径无关：示例3：如图所示，两平行金属板竖直放置，A 、B 两小孔正好相对。

两板间电压为500V ，动能为400eV 的电子从A 孔沿垂直于板面方向射入电场。

经过一段时间，电子将离开电场，电子离开电场时的动能（ ）A ．900Ev ； B ．500eV ； C ．400eV ； D ．100eV 。

[分析]电场对带电粒子做功时，如电势差一定，则电场力做功的多少与距离无关，所以，动能为400eV 的电子能克服的电势差为400V ，即只能冲过极板间距d 的4/5，又沿原线返回。

高中物理必修三专题强化训练—电场中的功能关系及图像问题一、电场中的功能关系1.合外力做功等于物体动能的变化量，即W合＝ΔE k，这里的W合指合外力做的功.2.静电力做功等于带电体电势能的减少量，即W AB＝E p A－E p B＝－ΔE p.3.只有静电力做功时，带电体电势能与机械能的总量不变，即E p1＋E机1＝E p2＋E 机2.质量为m的带电小球射入匀强电场后，以方向竖直向上、大小为2g的加速度向下运动，重力加速度为g，在小球下落h的过程中()A.小球的重力势能减少了2mghB.小球的动能增加了2mghC.静电力做负功2mghD.小球的电势能增加了3mgh答案D解析带电小球受到向上的静电力和向下的重力，据牛顿第二定律F合＝F电－mg＝2mg，得F电＝3mg，在下落过程中静电力做功W电＝－3mgh，重力做功W G＝mgh，总功W＝W电＋W G＝－2mgh，根据做功与势能变化关系可判断：小球重力势能减少了mgh，电势能增加了3mgh，根据动能定理，小球的动能减少了2mgh，故选D.如图1所示，在竖直平面内，光滑绝缘直杆AC与半径为R的圆周交于B、C两点，在圆心处有一固定的正点电荷，B点为AC的中点，C点位于圆周的最低点.现有一质量为m、电荷量为－q、套在杆上的带负电小球(可视为质点)从A点由静止开始沿杆下滑.已知重力加速度为g ，A 点距过C 点的水平面的竖直高度为3R ，小球滑到B 点时的速度大小为2gR .求：图1(1)小球滑到C 点时的速度大小；(2)若以C 点为零电势点，试确定A 点的电势.答案(1)7gR (2)－mgR 2q 解析(1)因为B 、C 两点电势相等，故小球从B 到C 运动的过程中静电力做的功为零.由几何关系可得BC 的竖直高度h BC ＝3R 2根据动能定理有mg ·3R 2＝mv C 22－mv B 22解得v C ＝7gR .(2)小球从A 到C ，重力和静电力均做正功，所以由动能定理有mg ·3R ＋W 电＝mv C 22，又根据静电力做功与电势能的关系：W 电＝E p A －E p C ＝－qφA －(－qφC ).又因为φC ＝0，可得φA ＝－mgR 2q .二、电场中的图像问题1.v －t 图像(2021·湖南衡阳八中高二期末)如图2甲是某电场中的一条电场线，a 、b 是这条线上的两点，一负电荷只受静电力作用，沿电场线从a 运动到b .则在这个过程中，电荷的速度—时间图像如图乙所示，请比较a 、b 两点电势的高低和场强的大小()图2A.φa >φb ，E a <E bB.φa <φb ，E a <E bC.φa <φb ，E a >E bD.φa >φb ，E a >E b 答案B 解析负电荷从a 运动到b ，由速度—时间图像得到负电荷做加速运动，故静电力方向向右，因负电荷受到的静电力方向与场强方向相反，故场强方向向左，沿场强方向，电势降低，故φa <φb ；因为图线的斜率增大，故加速度增大，因此由a 到b 静电力增大，所以电场强度增大，即E a <E b ，B 正确.2.φ－x 图像从φ－x 图像上可直接看出电势随位置的变化，可间接求出场强E 随x 的变化情况：φ－x 图像切线斜率的绝对值k ＝|ΔφΔx |＝|U d|，表示E 的大小，场强E 的方向为电势降低最快的方向.(2020·厦门六中期中)如图3所示为某电场中x 轴上电势φ随x 变化的图像，一个带电粒子仅受静电力作用在x ＝0处由静止释放，沿x 轴正方向运动，且以一定的速度通过x ＝x 2处，则下列说法正确的是()图3A.x1和x2处的电场强度均为零B.x1和x2之间的场强方向不变C.粒子从x＝0到x＝x2过程中，电势能先增大后减小D.粒子从x＝0到x＝x2过程中，加速度先减小后增大答案D解析φ－x图像的切线斜率越大，则场强越大，A项错误；由切线斜率的正负可知，x1和x2之间的场强方向先沿x轴负方向后沿x轴正方向，B项错误；粒子在x＝0处由静止沿x轴正方向运动，表明粒子运动方向与静电力方向同向，静电力先做正功后做负功，电势能先减小后增大，C项错误；由图线的切线斜率可知，从x＝0到x＝x2过程中电场强度先减小后增大，因此粒子的加速度先减小后增大，D项正确.3.E－x图像(1)E－x图像中，E的数值反映电场强度的大小，E的正负反映E的方向，E为正表示电场方向为正方向.(2)E－x图线与x轴所围的面积表示“两点之间的电势差U”，电势差的正负由沿场强方向电势降低判断.(多选)静电场在x轴上的电场强度E随x的变化关系图像如图4所示，x 轴正方向为电场强度正方向，带正电的点电荷沿x轴运动，则点电荷()图4A.在x2和x4处电势能相等B.由x1运动到x3的过程中电势能增大C.由x1运动到x4的过程中静电力先增大后减小D.由x1运动到x4的过程中静电力先减小后增大答案BC解析由题图可知，x1到x4电场强度先变大再变小，则点电荷受到的静电力先增大后减小，C正确，D错误；由x1到x3及由x2到x4过程中，静电力均做负功，电势能均增大，A错误，B正确.4.E p－x图像在光滑绝缘的水平桌面上有一带电的小球，只在静电力的作用下沿x轴正方向运动，其电势能E p随位移x变化的关系如图5所示.下列说法正确的是()图5A.小球一定带负电荷B.x1处的电场强度一定小于x2处的电场强度C.x1处的电势一定比x2处的电势高D.小球在x1处的动能一定比在x2处的动能大答案B解析根据题意知小球在运动过程中电势能逐渐减小，所以静电力做正功，由于不知道电场方向，故不知道静电力和电场线的方向的关系，故小球的带电性质不确定，故A错误；E p－x图像在某点的切线的斜率大小等于在该点受到的电场力大小，x1处的斜率小于x2处的，所以x1处受到的静电力小于x2处受到的静电力，由F＝qE可知x1处电场强度小于x2处电场强度，故B正确；根据φ＝E pq知，小球的电势能减小，但由于小球的电性不确定，所以x1和x2的电势关系不确定，故C 错误；根据能量守恒知，小球在x1处的电势能大于x2处的电势能，所以小球在x1处的动能小于x2处的动能，故D错误.1.一带电粒子仅在静电力的作用下从A点运动到B点，其速度－时间图像如图1所示.下列说法中不正确的是()图1A.A点的场强一定大于B点的场强B.A点的电势一定比B点的电势高C.粒子在A点的电势能一定大于在B点的电势能D.静电力一定对粒子做正功答案B解析由题图可知，带电粒子做加速度减小的加速运动，根据a＝qEm，a A＞a B，可得E A＞E B，所以A正确；根据动能定理qU AB＝12mv B2－12mv A2，粒子带电性质未知，无法判断U AB的正负，即无法判断两点电势高低，所以B错误；由题图可知，v B>v A，故静电力对粒子做正功，电势能减小，所以C、D正确.2.(多选)(2020·云南民族大学附属中学期中)如图2所示，在等量正电荷形成的电场中，画一正方形ABCD，对角线AC与两点电荷连线重合，两对角线交点O恰为电荷连线的中点.下列说法正确的是()图2A.B、D两点的电场强度及电势均相同B.A、B两点间的电势差U AB与C、D两点间的电势差U CD相等C.一质子由B点沿B→O→D路径移至D点，电势能先增大后减小D.一电子由C点沿C→O→A路径移至A点，静电力对其先做负功后做正功答案BCD解析B、D两点的电场强度方向相反，故两点的电场强度不可能相同，选项A 错误；根据对称性，A、C两点的电势相等，B、D两点的电势相等，故A、B两点间的电势差U AB与C、D两点间的电势差U CD相等，选项B正确；B、O、D三点相比较，O点的电势最高，故一质子由B点沿B→O→D路径移至D点，电势能先增大后减小，选项C正确；A、O、C三点相比较，O点的电势最低，电子在O点的电势能最大，故一电子由C点沿C→O→A路径移至A点，电势能先变大后变小，所以静电力对其先做负功后做正功，选项D正确.3.(多选)(2019·江苏卷)如图3所示，ABC为等边三角形，电荷量为＋q的点电荷固定在A 点.先将一电荷量也为＋q 的点电荷Q 1从无穷远处(电势为0)移到C 点，此过程中，静电力做功为－W .再将Q 1从C 点沿CB 移到B 点并固定.最后将一电荷量为－2q 的点电荷Q 2从无穷远处移到C 点.下列说法正确的有()图3A.Q 1移入之前，C 点的电势为W qB.Q 1从C 点移到B 点的过程中，所受静电力做的功为0C.Q 2从无穷远处移到C 点的过程中，所受静电力做的功为2WD.Q 2在移到C 点后的电势能为－4W答案ABD 解析根据静电力做功可知－W ＝q (0－φC 1)，解得φC 1＝W q，选项A 正确；B 、C 两点到A 点的距离相等，这两点电势相等，Q 1从C 点移到B 点的过程中，静电力做功为0，选项B 正确；根据对称和电势叠加可知，A 、B 两点固定电荷量均为＋q 的电荷后，C 点电势为φC 2＝2φC 1＝2W q，带电荷量为－2q 的点电荷Q 2在C 点的电势能为E p C ＝(－2q )×φC 2＝－4W ，选项D 正确；Q 2从无穷远处移到C 点的过程中，静电力做的功为0－E p C ＝4W ，选项C 错误.4.空间某一静电场的电势φ在x 轴上分布如图4所示，A 、B 、C 、D 是x 轴上的四点，电场强度在x 方向上的分量大小分别是E A 、E B 、E C 、E D ，则()图4A.E A>E BB.E C>E DC.A、D两点在x方向上的场强方向相同D.同一负电荷在A点时的电势能大于在B点时的电势能答案A解析φ－x图像的斜率表示场强，A点的斜率大于B点，所以E A>E B，同理E C<E D，A、D两点在x方向上的场强方向相反，A正确，B、C错误；根据E p＝φq可知，负电荷在电势低的地方电势能大，B点电势低，所以在B点时电势能大，D错误.5.某空间存在一条沿x轴方向的电场线，电场强度E随x变化的规律如图5所示，图线关于坐标原点中心对称，A、B是x轴上关于坐标原点O对称的两点，C点是OB的中点.则下列说法正确的是()图5A.电势差U OC＝U CBB.电势差U OC＞U CBC.取无穷远处电势为零，则O点处电势也为零D.电子从A点由静止释放后的运动轨迹在一条直线上答案D解析E－x图像中图线与x轴围成的面积表示电势差，由题图可知，OC与图线围成的面积小于CB与图线围成的面积，故电势差U CB＞U OC，A、B错误；若把一个正点电荷从O点沿x轴正方向移到无穷远处，静电力一直在做功，所以O点电势与无穷远处电势不相等，C错误；电子从A点由静止释放后一直受到沿x轴方向的力作用，即力与运动方向一直在同一条直线上，故电子的运动轨迹在一条直线上，D正确.6.如图6甲，直线ab是电场中的一条电场线，从a点无初速度释放一电子，电子仅在静电力作用下，沿直线从a点运动到b点，其电势能E p随位移x变化的规律如图乙所示.设a、b两点的电场强度分别为E a和E b，电势分别为φa和φb.则()图6A.E a＝E bB.E a＜E bC.φa＜φbD.φa＞φb答案C解析电势能E p随位移x变化的图像中切线斜率的绝对值表示静电力的大小，F ＝qE，由题图可知切线斜率逐渐变小，所以电场强度逐渐变小，即E a>E b，A、B 错误.从a到b电势能逐渐减小说明静电力做正功，即静电力从a指向b，而电子所受静电力与电场方向相反，即电场从b指向a，从高电势指向低电势，所以φb>φa，C正确，D错误.7.(2020·安庆市期末)如图7所示，在竖直平面xOy 内，固定一半径为R 的光滑绝缘的圆形轨道，圆心在O 点，第四象限(含x 、y 轴)内有水平向右的匀强电场，一质量为m 、带电荷量为＋q 的小球，从图中A 点静止释放，沿圆弧内侧轨道运动，第一次恰能通过圆弧轨道的最高点，已知重力加速度为g ，则匀强电场的电场强度大小为()图7A.mg qB.3mg 2q C.2mg q D.5mg 2q 答案B解析小球恰好通过圆弧轨道的最高点，则有：mg ＝m v 2R，解得小球在最高点的速度为：v ＝gR ，小球从A 点到最高点的过程中，根据动能定理可得：EqR －mgR ＝12mv 2，解得E ＝3mg 2q，故B 正确.8.(多选)如图8所示，绝缘水平面上固定一正点电荷Q ，一质量为m 、电荷量为－q 的小滑块(可看作点电荷)从a 点以初速度v 0沿水平面向Q 运动，到达b 点时速度减为零.已知a 、b 间距离为s ，滑块与水平面间的动摩擦因数为μ，重力加速度为g.以下判断正确的是()图8A.此过程中产生的内能为1mv022B.滑块在运动过程的中间时刻，速度大小等于1v02C.滑块在运动过程中所受库仑力一定小于滑动摩擦力D.Q产生的电场中，a、b两点间的电势差为U ab＝m v02－2μgs2q答案CD9.(多选)(2020·全国卷Ⅲ)如图9，∠M是锐角三角形PMN最大的内角，电荷量为q(q>0)的点电荷固定在P点.下列说法正确的是()图9A.沿MN边，从M点到N点，电场强度的大小逐渐增大B.沿MN边，从M点到N点，电势先增大后减小C.正电荷在M点的电势能比其在N点的电势能大D.将正电荷从M点移动到N点，静电力所做的总功为负答案BC解析该点电荷形成的电场过M、N两点的等势面如图所示.距P越近，电场强度越大，沿MN边，从M点到N点，与P点的距离先变小后变大，电场强度先增大后减小，故A 错误；沿电场线方向电势降低，沿MN 边，从M 点到N 点，电势先增大后减小，故B 正确；由图可知，M 点电势高于N 点电势，根据E p ＝qφ知，正电荷在M 点的电势能大于在N 点的电势能，故C 正确；将正电荷从M 点移动到N 点，即从高电势移动到低电势，静电力所做的总功为正，故D 错误.10.如图10所示的匀强电场，等势面是一簇互相平行的竖直平面，相邻等势面间隔均为d ，各等势面电势已在图中标出(U >0)，现有一质量为m 的带电小球以速度v 0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：(重力加速度为g )图10(1)小球应带何种电荷及其电荷量；(2)小球受到的合外力大小；(3)在入射方向上小球运动的最大位移的大小x m .(电场范围足够大)答案(1)正电荷mgd U (2)2mg (3)2v 024g 解析(1)作出电场线如图甲所示.由题意知，只有小球受到向左的静电力，静电力和重力的合力方向与初速度方向才可能在一条直线上，如图乙所示.只有当F 合方向与v 0方向在一条直线上才可能使小球做直线运动，所以小球带正电，小球沿v 0方向做匀减速运动.由图乙知qE＝mg，相邻等势面间的电势差为U，所以E＝U d，所以q＝mgE＝mgdU.(2)由图乙知，F合＝qE2＋mg2＝2mg.(3)由动能定理得：－F合x m＝0－12mv02所以x m＝mv0222mg＝2v024g.11.如图11所示，高为h的光滑绝缘直杆AD竖直放置，在D处有一固定的正点电荷，电荷量为Q.现有一质量为m的带电小球套在杆上，从A点由静止释放，运动到B点时速度达到最大值，到C点时速度正好又变为零，B、C和D相距分别为13h、14h，静电力常量为k，重力加速度为g，求：图11(1)小球的电荷量q和在C点处的加速度；(2)C、A两点间的电势差.答案(1)mgh29kQ79g，方向竖直向上(2)27kQ4h解析(1)小球运动到C点时速度又变为零，可判断出小球带正电，小球在B点时速度达到最大值，有mg＝kQq13h2，解得：q＝mgh29kQ在C点，由牛顿第二定律得kQq14h2－mg＝ma解得a＝79g，方向竖直向上.(2)从A到C过程，由动能定理得mg(h－14h)＋qU AC＝0可得U CA＝－U AC＝27kQ 4h.。
