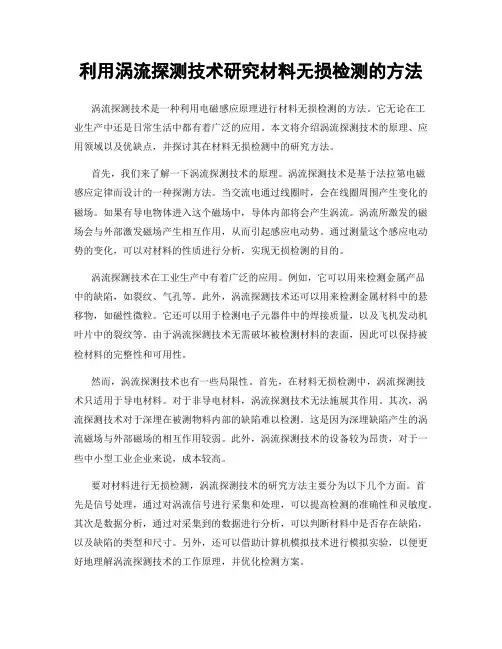

利用涡流探测技术研究材料无损检测的方法涡流探测技术是一种利用电磁感应原理进行材料无损检测的方法。

它无论在工业生产中还是日常生活中都有着广泛的应用。

本文将介绍涡流探测技术的原理、应用领域以及优缺点，并探讨其在材料无损检测中的研究方法。

首先，我们来了解一下涡流探测技术的原理。

涡流探测技术是基于法拉第电磁感应定律而设计的一种探测方法。

当交流电通过线圈时，会在线圈周围产生变化的磁场。

如果有导电物体进入这个磁场中，导体内部将会产生涡流。

涡流所激发的磁场会与外部激发磁场产生相互作用，从而引起感应电动势。

通过测量这个感应电动势的变化，可以对材料的性质进行分析，实现无损检测的目的。

涡流探测技术在工业生产中有着广泛的应用。

例如，它可以用来检测金属产品中的缺陷，如裂纹、气孔等。

此外，涡流探测技术还可以用来检测金属材料中的悬移物，如磁性微粒。

它还可以用于检测电子元器件中的焊接质量，以及飞机发动机叶片中的裂纹等。

由于涡流探测技术无需破坏被检测材料的表面，因此可以保持被检材料的完整性和可用性。

然而，涡流探测技术也有一些局限性。

首先，在材料无损检测中，涡流探测技术只适用于导电材料。

对于非导电材料，涡流探测技术无法施展其作用。

其次，涡流探测技术对于深埋在被测物料内部的缺陷难以检测。

这是因为深埋缺陷产生的涡流磁场与外部磁场的相互作用较弱。

此外，涡流探测技术的设备较为昂贵，对于一些中小型工业企业来说，成本较高。

要对材料进行无损检测，涡流探测技术的研究方法主要分为以下几个方面。

首先是信号处理，通过对涡流信号进行采集和处理，可以提高检测的准确性和灵敏度。

其次是数据分析，通过对采集到的数据进行分析，可以判断材料中是否存在缺陷，以及缺陷的类型和尺寸。

另外，还可以借助计算机模拟技术进行模拟实验，以便更好地理解涡流探测技术的工作原理，并优化检测方案。

近年来，随着科学技术的发展，涡流探测技术在材料无损检测领域取得了许多重要进展。

通过不断优化设备和改进方法，涡流探测技术的检测灵敏度和准确性得到了提高。

如何利用无损检测技术进行涡流检测无损检测技术是一种在不破坏被检测对象的情况下进行材料或构件缺陷检测的技术。

涡流检测作为无损检测技术的一种，主要用于对导电材料进行缺陷检测。

本文将介绍如何利用无损检测技术进行涡流检测，并探讨其在工业领域的应用。

涡流检测技术利用高频交流电场在导电材料中产生涡流，并通过检测涡流产生的电磁信号来判断材料中是否存在缺陷。

下面将介绍如何利用无损检测技术进行涡流检测的步骤和方法。

首先，在进行涡流检测之前，需要准备一台涡流检测设备和一个适合的探头。

涡流检测设备通常由交流电源、发生器、检测探头和信号处理器组成。

根据被检测材料的特点和需要检测的缺陷类型，选择合适的探头和检测参数。

然后，在进行涡流检测之前，需要对被检测材料进行表面处理。

通常情况下，被检测材料的表面应该光滑、干净，并且去除掉可能影响检测结果的腐蚀物、油脂等物质。

接下来，将准备好的探头放置在被检测材料的表面，并将涡流检测设备与探头连接。

设备启动后，交流电源产生的交流电场会在探头的激励下在被检测材料中产生涡流。

被检测材料表面的涡流在遇到缺陷时会产生电磁信号，通过探头收集并传输给信号处理器进行分析。

最后，通过信号处理器对收集到的电磁信号进行分析和判断。

根据信号的幅值、相位、频率等特征参数，可以判断材料中是否存在缺陷。

常见的缺陷类型包括裂纹、腐蚀、疲劳等。

无损检测技术的涡流检测方法具有许多优点。

首先，与传统的破坏性检测方法相比，涡流检测无需对被检测材料进行损坏，大大减少了材料的浪费和成本。

其次，涡流检测方法对不同缺陷类型有着较高的灵敏度和准确性，可以检测到微小缺陷，并且能够对缺陷进行三维成像。

此外，涡流检测方法响应速度快，适用于自动化生产线上的实时监测。

利用无损检测技术进行涡流检测在工业领域有着广泛的应用。

首先，涡流检测方法可用于航空航天、汽车、船舶等交通工具的结构检测。

在航空航天领域，涡流检测方法可以用来检测飞机发动机制成材料中的裂纹、腐蚀等缺陷，确保飞行的安全性。

无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。

涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。

本文将对涡流检测方法进行详细解释和阐述。

涡流检测是一种基于电磁感应原理的无损检测技术。

其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。

涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。

涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。

当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。

2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。

线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。

探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。

3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。

例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。

通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。

4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。

静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。

动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。

动态检测常用于对大型或复杂构件的检测。

涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。

2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。

3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。

同时，它可以应用于不同形状和尺寸的材料和构件。

第29卷 第07期2022年07月仪器仪表用户INSTRUMENTATIONVol.292022 No.07涡流无损探伤检测技术的应用研究李禹东（天津腾飞钢管有限公司，天津 300301）摘 要：通过分析涡流无损探伤检测技术的应用要点，从而实现对该技术的有效应用。

研究过程中，分析了该检测技术的基本原理与主要特点，强调了该技术的主要优势与应用劣势，以便于使用者能够结合检测对象的情况，正确选用；对当前的远场涡流检测技术、脉冲涡流检测技术、多频/低频涡流检测技术、涡流列阵检测技术的应用情况进行总结，重点分析了该技术在应用过程中的重点事项，明确了运用涡流无损探伤检测技术时，需正确选用涡流检测设备，做好前期校正等前期准备工作，确定检测频率，以此来提升检测的精准度。

关键词：涡流检测技术；无损探伤检测；技术要点中图分类号：TG115.28+5 文献标志码：AApplication of Eddy Current Nondestructive DetectionLi Yudong（Tianjin Tengfei Steel Pipe Co., Ltd., Tianjin, 300301,China ）Abstract：Analyzes the application points of the technique. During the study, the basic principles and main characteristics ofthe detection technology are analyzed, and the main advantages and disadvantages of the technology are emphasized for the current far field current detection technology, the current detection technology, the application, and determine the detection frequency, so as to improve the detection accuracy.Key words：eddy current detection technology；nondestructive flaw detection；technical points收稿日期：2022-04-28作者简介：李禹东（1990-），男，天津人，本科，研究方向：无损检测。

涡流检测应用实例涡流检测应用实例涡流检测是一种非接触式的无损检测技术，广泛应用于工业生产中对金属零件、管道、板材等的表面缺陷检测和质量控制。

以下是一些涡流检测应用实例。

一、汽车行业在汽车行业中，涡流检测被广泛用于发动机零部件的质量控制。

例如，对活塞环、气门座圈、凸轮轴等零部件进行涡流检测，可以有效地发现表面裂纹、疲劳等缺陷，保证发动机的安全性和可靠性。

二、航空航天行业在航空航天行业中，涡流检测也是常用的无损检测技术之一。

例如，在飞机发动机叶片的生产过程中，通过涡流检测可以及时发现叶片表面的缺陷和裂纹，并采取相应措施进行修复或更换，确保飞机的飞行安全。

三、电力行业在电力行业中，涡流检测被广泛用于发电设备的维护和保养。

例如，在汽轮机转子的维修过程中，通过涡流检测可以发现转子表面的裂纹和疲劳缺陷，及时进行修复或更换，保证汽轮机的运行安全和稳定性。

四、钢铁行业在钢铁行业中，涡流检测被广泛应用于钢板、钢管等产品的质量控制。

例如，在钢板生产过程中，通过涡流检测可以及时发现表面裂纹、气泡等缺陷，并采取相应措施进行修复或更换，保证产品的质量和安全性。

五、医疗行业在医疗行业中，涡流检测也有一定的应用。

例如，在人工关节制造过程中，通过涡流检测可以发现关节表面的缺陷和不良区域，并采取相应措施进行修复或更换，确保人工关节的使用效果和安全性。

总结以上是一些涡流检测应用实例，这些实例充分说明了涡流检测在工业生产中的重要性和广泛应用。

随着科技的不断进步和技术水平的提高，涡流检测技术将会越来越成熟和完善，并为各个领域带来更多的应用和创新。

涡流无损检测技术在飞行器中的应用概述飞行器是一种高科技产品，其中使用的材料复杂多样，而材料在使用中会产生不同程度的损伤或者缺陷。

因此，需要对飞行器进行定期的检测和维护，以确保使用的安全性和可靠性。

在飞行器的无损检测方法中，涡流无损检测技术是一种常用的方法。

本文将重点探讨涡流无损检测技术在飞行器中的应用。

一、“涡流无损检测技术”的概念和原理1.涡流无损检测技术的定义涡流无损检测技术，是一种利用涡流感应原理，检测机件内部缺陷的无损检测方法。

通俗地讲，涡流无损检测技术就像是一种“魔法眼”，可以无需触摸材料就能够看到材料中的缺陷。

2.涡流无损检测技术的原理涡流无损检测技术是利用涡流场的感应原理。

涡流是液体或气体在经过弯曲或者狭窄通道时，因为流体的能量损失导致的一种涡旋运动。

当涡流通过一定材料的时候，它会在材料中形成感应电流。

这个感应电流会受到材料中缺陷的影响而发生改变。

利用这种原理，就可以检测出材料中的缺陷。

涡流无损检测技术可以检测到许多不同的缺陷，例如，裂纹、疲劳、腐蚀、磨损以及材料内部的空洞等。

二、1.飞行器的无损检测方法由于飞行器在使用中承受的载荷和飞行环境的多变性，会使得飞行器的机件部分相应地产生疲劳、裂纹等缺陷。

为了保证飞行器的可靠性和安全性，必须对其进行定期的检测和维护。

飞行器的无损检测方法主要有以下几种：（1）X光检测方法X光检测方法是将飞行器部件暴露在X光线下，通过X光片来观察出材料内部的缺陷和变化。

这种方法不需要接触到材料，因此非常适合更加细微的缺陷识别。

（2）磁粉检测方法磁粉检测方法是在材料表面加入一个能够吸附在裂纹等缺陷上的磁粉，然后观察磁粉在材料上的分布情况，以判断材料中是否存在缺陷。

（3）涡流无损检测方法涡流无损检测方法是通过感应电流检测出机件中的缺陷。

这种方法不会对材料造成任何损伤，而且可以检测出细微的裂纹或缺陷，因此在飞行器的无损检测中广泛应用。

2.由于涡流无损检测方法不会对材料造成任何损伤，而且可以检测出极其微小的缺陷，因此在飞行器的无损检测中应用非常广泛。

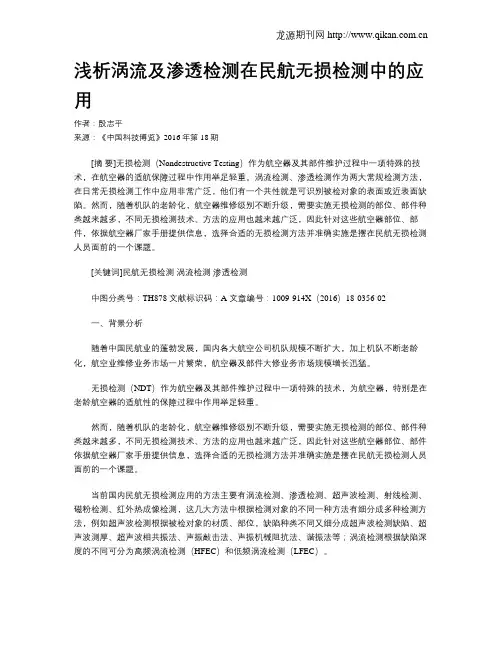

浅析涡流及渗透检测在民航无损检测中的应用作者：殷志平来源：《中国科技博览》2016年第18期[摘要]无损检测（Nondestructive Testing）作为航空器及其部件维护过程中一项特殊的技术，在航空器的适航保障过程中作用举足轻重。

涡流检测、渗透检测作为两大常规检测方法，在日常无损检测工作中应用非常广泛，他们有一个共性就是可识别被检对象的表面或近表面缺陷。

然而，随着机队的老龄化，航空器维修级别不断升级，需要实施无损检测的部位、部件种类越来越多，不同无损检测技术、方法的应用也越来越广泛，因此针对这些航空器部位、部件，依据航空器厂家手册提供信息，选择合适的无损检测方法并准确实施是摆在民航无损检测人员面前的一个课题。

[关键词]民航无损检测涡流检测渗透检测中图分类号：TH878 文献标识码：A 文章编号：1009-914X（2016）18-0356-02一、背景分析随着中国民航业的蓬勃发展，国内各大航空公司机队规模不断扩大，加上机队不断老龄化，航空业维修业务市场一片繁荣，航空器及部件大修业务市场规模增长迅猛。

无损检测（NDT）作为航空器及其部件维护过程中一项特殊的技术，为航空器，特别是在老龄航空器的适航性的保障过程中作用举足轻重。

然而，随着机队的老龄化，航空器维修级别不断升级，需要实施无损检测的部位、部件种类越来越多，不同无损检测技术、方法的应用也越来越广泛，因此针对这些航空器部位、部件依据航空器厂家手册提供信息，选择合适的无损检测方法并准确实施是摆在民航无损检测人员面前的一个课题。

当前国内民航无损检测应用的方法主要有涡流检测、渗透检测、超声波检测、射线检测、磁粉检测、红外热成像检测，这几大方法中根据检测对象的不同一种方法有细分成多种检测方法，例如超声波检测根据被检对象的材质、部位，缺陷种类不同又细分成超声波检测缺陷、超声波测厚、超声波相共振法、声振敲击法、声振机械阻抗法、谐振法等；涡流检测根据缺陷深度的不同可分为高频涡流检测（HFEC）和低频涡流检测（LFEC）。

如何使用无损检测技术进行涡流检测涡流检测是一种非破坏性检测技术，常用于检测金属零件中的缺陷和表面裂纹。

该技术基于一个简单的物理原理：当交流电通过导体时，会在导体内产生一个涡流，这些涡流会对导体的电阻和磁场产生影响。

通过检测这些影响，可以确定导体中存在的缺陷和裂纹。

无损涡流检测可用于各种金属材料和成形工艺的检测。

它广泛应用于航空航天、汽车制造、电子设备、管道工程等领域。

接下来，我将介绍如何使用无损涡流检测技术进行涡流检测。

首先，准备好涡流检测仪器和设备。

这包括涡流探头、信号发生器、检测仪和显示装置。

涡流探头是最重要的仪器之一，它通过发出电磁信号并接收反馈信号来检测材料中的涡流。

在进行涡流检测之前，需要对待测材料进行必要的准备。

首先，清洁待测表面以去除杂质和污垢，以保证检测的准确性。

然后，对待测区域涂上导电液体或涡流耦合剂，以增加电流的导电性。

这样可以确保电流在待测区域内流动，以便产生涡流。

接下来，选择合适的涡流探头和频率。

涡流探头的选择应根据待测物体的大小和形状进行，以确保最佳的信号质量。

频率的选择取决于待测物体的厚度和目标缺陷的大小。

一般来说，较高的频率可以检测到较小的缺陷，而较低的频率则适用于较大的缺陷。

在涡流检测过程中，将涡流探头放置在待测表面上，并将信号发生器与涡流探头连接。

信号发生器将生成交流电信号，通过涡流探头传递到待测物体上。

待测物体中的涡流将改变导体的电阻和磁场分布，导致涡流探头接收到反馈信号。

检测仪器将处理和分析涡流探头接收到的反馈信号，并将结果显示在显示装置上。

通过观察显示装置上的图像和数据，操作人员可以判断待测物体中是否存在缺陷或裂纹。

这些结果可以帮助制定后续的维修或替换计划，以确保待测物体的安全运行。

需要注意的是，使用涡流检测技术时应遵守相应的安全操作规程。

由于涡流探头和信号发生器产生的电流可能对人体造成危害，使用者必须配戴适当的个人防护设备。

此外，操作人员还需要接受专业的培训和指导，以确保正确操作检测设备并正确解读结果。

涡流无损检测技术的原理与应用涡流无损检测技术是一种利用涡流感应原理进行材料表面缺陷检测的方法。

该技术广泛应用于金属材料的质量控制和缺陷检测领域。

本文将介绍涡流无损检测技术的原理和应用，以及其在不同行业的实际应用案例。

涡流无损检测的原理是基于法拉第电磁感应定律和西班牙科学家费曼尼尼发现的旋涡电流效应。

当交流电流通过导体时，会产生一个旋涡状的电流，这种电流称为涡流。

涡流会在导体内部产生磁场，进而产生一个反作用磁场，这个反作用磁场会影响交流电磁感应。

当涡流与缺陷相遇时，会改变磁场的分布，从而使得涡流感应信号发生变化。

通过测量涡流感应信号的变化，可以判断材料表面是否存在缺陷。

涡流无损检测技术具有以下优点：首先，非接触性检测，对被测材料没有损伤；其次，对于导电材料的缺陷检测效果较好，可以检测到细小和浅层缺陷；再次，检测速度快，可以实现在线检测，提高生产效率。

因此，涡流无损检测技术被广泛应用于航空航天、汽车制造、金属加工、核电站等领域。

在航空航天领域，涡流无损检测技术常用于检测飞机零件的缺陷，如飞机引擎叶片的裂纹和变形。

这些缺陷可能会导致零件在高速运行时发生断裂，从而引发灾难性后果。

通过使用涡流无损检测技术，可以及早发现并修复这些缺陷，确保飞机的安全飞行。

在汽车制造领域，涡流无损检测技术常用于检测汽车零件的质量。

例如，发动机缸套的质量对汽车性能有着重要影响。

通过使用涡流无损检测技术，可以检测发动机缸套的裂纹和孔洞等缺陷，并对有缺陷的零件进行剔除和维修，确保汽车发动机的质量和可靠性。

在金属加工领域，涡流无损检测技术常用于检测金属材料的表面缺陷。

例如，铝合金汽车车轮在制造过程中，可能会出现气孔、夹杂和裂纹等缺陷。

这些缺陷会对车轮的强度和承载能力产生不良影响。

通过使用涡流无损检测技术，可以对车轮进行高效、准确的缺陷检测，提高产品质量。

在核电站领域，涡流无损检测技术常用于检测核电站设备的缺陷。

核电站设备的安全性对核电站的正常运行至关重要。

涡流探伤检测的原理和应用1. 原理介绍涡流探伤检测是一种无损检测技术，通过利用涡流感应原理来检测材料中的缺陷和表面裂纹。

涡流探伤检测主要适用于导电材料，如金属材料。

涡流探伤的原理基于法拉第电磁感应定律。

当交变电流通过线圈时，会在线圈周围产生交变磁场。

当磁场与导体相互作用时，会产生涡电流。

这些涡电流在导体中形成闭合回路，并且会导致磁场中的感应电动势。

涡流的大小和方向取决于导体的电导率和磁场的变化。

在涡流探伤中，线圈会在被检测的材料表面移动。

当线圈接近缺陷或表面裂纹时，由于局部磁场的变化，涡流的大小和分布会发生变化。

这种变化可以通过检测磁场中的感应电动势来识别和定位缺陷。

2. 涡流探伤的应用涡流探伤广泛应用于各个工业领域，主要用于以下几个方面：2.1 缺陷检测涡流探伤可用于检测材料中的缺陷，如裂纹、松动部分和孔洞等。

通过检测涡流的变化，可以判断缺陷的位置、形状和大小。

这对于确保材料的质量和安全性非常重要。

2.2 表面质量检查涡流探伤也可以用来检查材料表面的质量，如表面裂纹、划痕和氧化等。

通过对表面涡流的变化进行分析，可以快速发现表面缺陷，并及时采取修复措施。

2.3 零部件排序和分级在制造业中，涡流探伤可以用来对零部件进行排序和分级。

通过检测涡流的变化，可以判断零部件是否符合规格要求，并将其按照质量等级进行分类。

这有助于提高生产效率和产品质量。

2.4 腐蚀检测涡流探伤也可用于检测材料表面的腐蚀情况。

由于腐蚀会改变材料的电导率，涡流探测能够检测到这种电导率的变化，并通过分析涡流的特征来确定腐蚀的程度和位置。

3. 涡流探伤的优势涡流探伤具有以下几个优势：•无需接触被检测材料，非破坏性检测•可对复杂形状的零部件进行检测•检测速度快，可以实现自动化检测•检测结果直观易读，可进行定量化分析4. 涡流探伤的局限性涡流探伤也存在一些局限性：•只适用于导电材料，无法用于非导电材料的检测•线圈的质量和设计对检测结果有较大影响•检测深度有限，无法检测材料内部的缺陷•检测结果受材料的性质和表面状态影响较大5. 结论涡流探测作为一种非破坏性检测技术，具有广泛的应用前景。

无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。

本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。

涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。

它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。

涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。

涡流检测方法有很多应用场景。

首先，它可以用于表面缺陷的检测。

涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。

其次，它可以用于导电材料的非破坏性探伤。

例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。

此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。

涡流检测方法有很多优点。

首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。

其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。

此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。

最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。

然而，涡流检测方法也有一些缺点。

首先，它只能用于导电材料的检测，对于非导电材料无法应用。

其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。

此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。

因此，在实际应用中，需要根据具体情况选择适合的检测方法。

在涡流检测方法实施过程中，需要注意一些关键要点。

首先，选择合适的感应线圈和频率。

感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。

其次，设置合理的检测参数。

检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。
