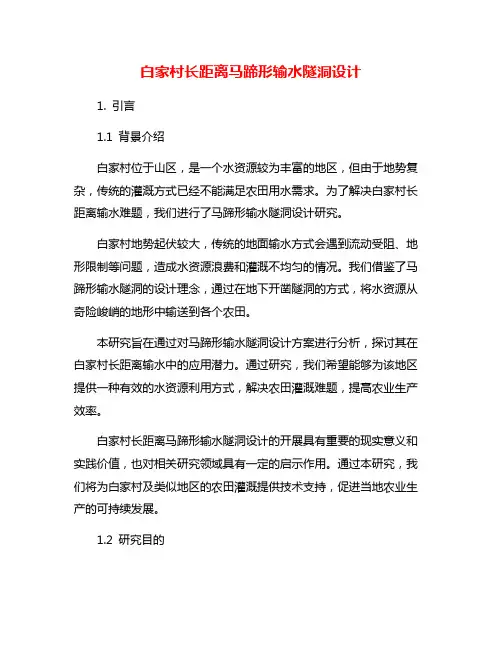

白家村长距离马蹄形输水隧洞设计1. 引言1.1 背景介绍白家村位于山区,是一个水资源较为丰富的地区,但由于地势复杂,传统的灌溉方式已经不能满足农田用水需求。
为了解决白家村长距离输水难题,我们进行了马蹄形输水隧洞设计研究。
白家村地势起伏较大,传统的地面输水方式会遇到流动受阻、地形限制等问题,造成水资源浪费和灌溉不均匀的情况。
我们借鉴了马蹄形输水隧洞的设计理念,通过在地下开凿隧洞的方式,将水资源从奇险峻峭的地形中输送到各个农田。
本研究旨在通过对马蹄形输水隧洞设计方案进行分析,探讨其在白家村长距离输水中的应用潜力。
通过研究,我们希望能够为该地区提供一种有效的水资源利用方式,解决农田灌溉难题,提高农业生产效率。
白家村长距离马蹄形输水隧洞设计的开展具有重要的现实意义和实践价值,也对相关研究领域具有一定的启示作用。
通过本研究,我们将为白家村及类似地区的农田灌溉提供技术支持,促进当地农业生产的可持续发展。
1.2 研究目的白家村长距离马蹄形输水隧洞设计的研究目的是为了解决目前农村地区水资源短缺问题,提高农田灌溉效率,保障农业生产的持续发展。
通过对马蹄形输水隧洞的设计和优化,可以有效减少水资源浪费,提高水资源利用率,降低农业生产成本,提高农民收入。
研究还旨在探索新型输水隧洞设计方案,提高工程施工效率,保障工程质量和安全,为农村地区水利工程建设提供技术支持和参考。
通过本次研究,希望为农村地区的水资源管理和利用提供新的思路和方法,推动农村水利事业的发展,促进农业现代化进程,实现可持续发展的目标。
1.3 研究意义马蹄形输水隧洞在现代水利工程中起着至关重要的作用,其设计与施工直接影响着工程的质量与效果。
而对于白家村长距离马蹄形输水隧洞设计而言,其研究意义主要体现在以下几个方面:白家村长距离马蹄形输水隧洞设计的成功与否将直接影响当地的农田灌溉与生活用水等方面。
研究马蹄形输水隧洞设计方案,对于提高农田灌溉效率、保障当地农民生产生活水平具有重要意义。
导流隧洞专项施工方案一、设计概况导流隧洞位于大坝左岸,洞身总长242m,其中从出口至进口段176m为直段,与后期放水洞兼顾并用即为放水洞中后段。
导流洞前段为圆弧段全长65m,其中25m需要衬砌,其余为后期封堵。
导流洞衬砌总长201米。
导流隧洞呈城门洞型,断面尺寸为2.5×3.75m(宽×高,净高1.25m),施工期导流流量14.70m3/S;导流隧洞进口底高程为1060.00m、出口底高程为1054.25m;进口衔接段长4m,安设钢闸门尺寸为2×2.5m(宽×高);出口设消水池段2.5×10.52m(宽×长),i=1/200。
导流隧洞洞身衬砌为C25F100W8钢筋砼,断面厚40㎝,i=1/40,每10m为一衬砌段,设伸缩缝,缝宽2㎝,临水面下20㎝,用651型橡胶止水带止水,缝内夹聚乙烯闭孔泡沫板厚2㎝。
临水面下2㎝用聚硫密封胶封闭;衬砌段按10m分格约21段,其中直段为18段、圆弧段为3段。
衬砌时在顶拱1200范围内设三排¢60UPVC 回填灌浆管纵向排距2.5m。
顶拱600范围内设两排¢50排水孔,纵向排水孔孔距为2m,呈梅花型布置,入围岩2.0m。
断面钢筋采用Φ16、Φ12二级钢筋(HRB335),钢筋搭接采用焊接(单面焊不小于10d,双面焊不小于5d);钢筋保护层厚度均为50㎜。
二、施工方案洞身衬砌在横断面上分三次成型,即先浇筑底板,再浇筑30㎝高矮边墙,然后利用台车模具及拼装组合模具浇筑拱顶及上部侧墙整体段。
导流洞直段176m采用加工定型台车模具,从出口段开始逐步浇筑完成。
台车长度按设计分块长度配套即台车长10m,用工字钢与钢模板焊接定型,然后利用铺设导轨逐段浇筑。
导流洞进口圆弧段25m(导0+000~导0+025)采用定型工字钢组合木模板逐段浇筑,工字钢主带、肋,间距70cm,用厚度4.0cm模板拼装。

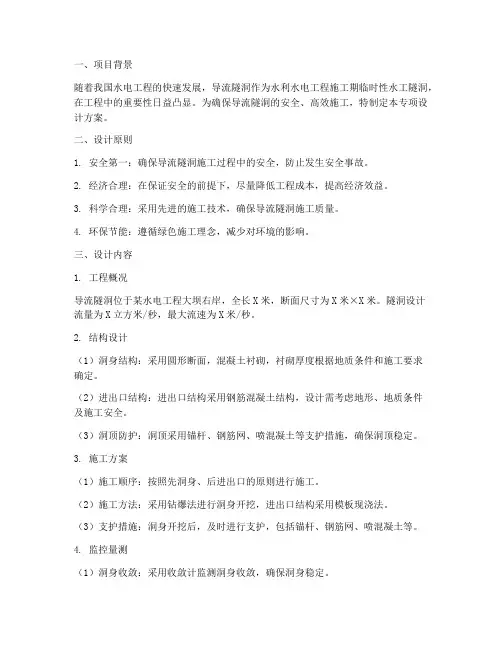

一、项目背景随着我国水电工程的快速发展,导流隧洞作为水利水电工程施工期临时性水工隧洞,在工程中的重要性日益凸显。
为确保导流隧洞的安全、高效施工,特制定本专项设计方案。
二、设计原则1. 安全第一:确保导流隧洞施工过程中的安全,防止发生安全事故。
2. 经济合理:在保证安全的前提下,尽量降低工程成本,提高经济效益。
3. 科学合理:采用先进的施工技术,确保导流隧洞施工质量。
4. 环保节能:遵循绿色施工理念,减少对环境的影响。
三、设计内容1. 工程概况导流隧洞位于某水电工程大坝右岸,全长X米,断面尺寸为X米×X米。
隧洞设计流量为X立方米/秒,最大流速为X米/秒。
2. 结构设计(1)洞身结构:采用圆形断面,混凝土衬砌,衬砌厚度根据地质条件和施工要求确定。
(2)进出口结构:进出口结构采用钢筋混凝土结构,设计需考虑地形、地质条件及施工安全。
(3)洞顶防护:洞顶采用锚杆、钢筋网、喷混凝土等支护措施,确保洞顶稳定。
3. 施工方案(1)施工顺序:按照先洞身、后进出口的原则进行施工。
(2)施工方法:采用钻爆法进行洞身开挖,进出口结构采用模板现浇法。
(3)支护措施:洞身开挖后,及时进行支护,包括锚杆、钢筋网、喷混凝土等。
4. 监控量测(1)洞身收敛:采用收敛计监测洞身收敛,确保洞身稳定。
(2)洞顶位移:采用水准仪监测洞顶位移,确保洞顶稳定。
(3)围岩应力:采用应力计监测围岩应力,为施工提供依据。
5. 环保措施(1)施工废水处理:采用沉淀池、过滤池等设施处理施工废水,达标排放。
(2)噪声控制:采用隔声墙、减振器等设施降低施工噪声。
(3)粉尘控制:采用喷雾降尘、洒水等设施控制粉尘。
四、设计结论本专项设计方案充分考虑了导流隧洞的施工安全、质量和环保要求,采用先进的施工技术,确保导流隧洞安全、高效施工。
在实际施工过程中,需根据现场实际情况对设计方案进行适当调整,确保工程顺利进行。

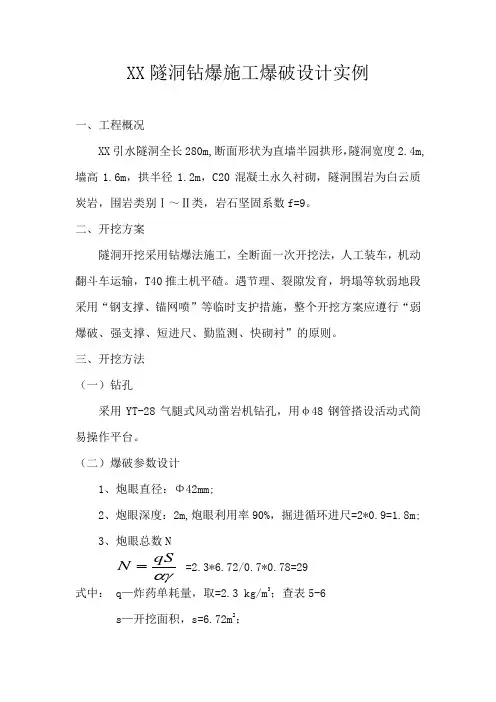

XX 隧洞钻爆施工爆破设计实例一、工程概况XX 引水隧洞全长280m,断面形状为直墙半园拱形,隧洞宽度2.4m,墙高1.6m ,拱半径1.2m ,C20混凝土永久衬砌,隧洞围岩为白云质炭岩,围岩类别Ⅰ~Ⅱ类,岩石坚固系数f=9。
二、开挖方案隧洞开挖采用钻爆法施工,全断面一次开挖法,人工装车,机动翻斗车运输,T40推土机平碴。
遇节理、裂隙发育,坍塌等软弱地段采用“钢支撑、锚网喷”等临时支护措施,整个开挖方案应遵行“弱爆破、强支撑、短进尺、勤监测、快砌衬”的原则。
三、开挖方法 (一)钻孔采用YT-28气腿式风动凿岩机钻孔,用φ48钢管搭设活动式简易操作平台。
(二)爆破参数设计1、炮眼直径:Φ42mm;2、炮眼深度:2m,炮眼利用率90%,掘进循环进尺=2*0.9=1.8m;3、炮眼总数N=2.3*6.72/0.7*0.78=29式中: q —炸药单耗量,取=2.3 kg/m 3;查表5-6 s —开挖面积,s=6.72m 2;αγqSN =γ—每米长度炸药的药量,2号岩石硝铵炸药r=0.78kg/m;查表5-4α—炮眼装药系数(加权平均值),取α=0.7,查表5-3经计算,N=29个,根据施工经验,取29个孔眼较合适。
4、装药量的计算及分配=2.3*6.72*1.8=27.8kg (三)、炮眼布置1、掏槽眼采用直眼螺旋掏槽,掏槽眼应布置在开挖面中央偏下部位置,其深度比其它眼深15~20cm为爆出平整的开挖面,除掏槽眼外,所有炮眼的眼底应落在同一平面上。
底部炮眼深度一般与掏槽眼相同。
2、辅助眼辅助眼的布置主要是解决炮眼间距和最小抵抗线的问题,这可以由施工经验决定,一般W 约为炮眼间距的0.6~0.8,并在整个断面上均匀排列。
当采用2号岩石铵梯炸药时,W 一般取0.6~0.8米。
W=0.6~0.8,K=0.8,E=0.48~0.643、周边眼周边眼应严格按照设计位置布置。
断面拐角处应布置炮眼。
为满足机械钻眼需要和减少超欠挖,周边眼设计位置应考虑qSl qV Q ==Dc )0.4~0.3(=图5-4 螺旋形掏槽Db )5.2~2.1(=D a )5.1~0.1(=D d )0.5~0.4(=0.03~0.05的外插斜率,并应使用前后两排炮眼的衔接台阶高度(即锯齿的齿高)最小。

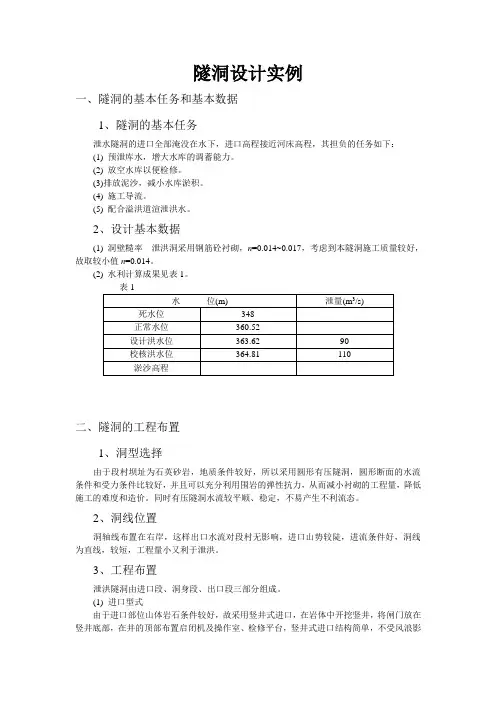

隧洞设计实例一、隧洞的基本任务和基本数据1、隧洞的基本任务泄水隧洞的进口全部淹没在水下,进口高程接近河床高程,其担负的任务如下:(1) 预泄库水,增大水库的调蓄能力。
(2) 放空水库以便检修。
(3)排放泥沙,减小水库淤积。
(4) 施工导流。
(5) 配合溢洪道渲泄洪水。
2、设计基本数据(1) 洞壁糙率泄洪洞采用钢筋砼衬砌,n=0.014~0.017,考虑到本隧洞施工质量较好,故取较小值n=0.014。
(2) 水利计算成果见表1。
二、隧洞的工程布置1、洞型选择由于段村坝址为石英砂岩,地质条件较好,所以采用圆形有压隧洞,圆形断面的水流条件和受力条件比较好,并且可以充分利用围岩的弹性抗力,从而减小衬砌的工程量,降低施工的难度和造价。
同时有压隧洞水流较平顺、稳定,不易产生不利流态。
2、洞线位置洞轴线布置在右岸,这样出口水流对段村无影响,进口山势较陡,进流条件好,洞线为直线,较短,工程量小又利于泄洪。
3、工程布置泄洪隧洞由进口段、洞身段、出口段三部分组成。
(1)进口型式由于进口部位山体岩石条件较好,故采用竖井式进口,在岩体中开挖竖井,将闸门放在竖井底部,在井的顶部布置启闭机及操作室、检修平台,竖井式进口结构简单,不受风浪影响,地震影响也较小,比较安全。
(2) 进口段 包括进口喇叭口段、闸室段、通气孔、渐变段等。
1) 进口喇叭口段 为了与孔口的水流型态相适应,使水流平顺,避免产生不利的负压和空蚀破坏,同时尽量减少局部水头损失,提高泄流能力,在隧洞进口首部,其形状应与孔口锐缘出流流线相吻合,一般顺水流方向做成三向收缩的矩形断面喇叭口形,其收缩曲线为1/4椭图曲线,顶面椭圆方程为:1)5.33.0(5.32222=⨯+y x ,用下列坐标绘制顶面曲线,见表1。
表1侧面曲线方程为:1)5.32.0(5.322=⨯+x ,用下列坐标绘制侧面曲线,见表2。
表22) 进口闸室段 闸孔尺寸为3.5×3.5m ,闸室段长度参照工程经验取6.0m ,在闸门上端设置操作室,后设工作桥与坝面相连,桥面高程为365.81m ,与坝顶路面高程一致,在操作室与闸室之间设置检修平台,平台高程在正常高水位360.52m 以上,取361.50m 。
隧洞出口进洞施工方案一、设计概况引水隧洞进口位于那周新村的东南侧200m处(桩号YS0+ 000),隧洞直线布设至桩号(桩号YS6+ 664)古漏关出口,隧洞出口设置消力池消能,最后与原有思陇引洪渠连接。
隧洞长6664m,消力池长28m。
隧洞为无压洞,隧洞断面采用城门洞型:底宽2.7~3m,高3~3.45m。
隧洞底坡i=1/250,隧洞进口底板高程为198.5,出口底板高程为171.844。
隧洞进出口及隧洞穿越Ⅴ类围岩的洞段采用锚喷支护及钢支撑,并采取钢筋混凝土衬砌,衬砌厚度为40cm;对于穿越Ⅲ类围岩洞段,采用锚喷支护;对于Ⅱ类围岩的洞段,仅进行喷砼支护。
二、资源配置表1 机械设备配置表表2 隧洞出口工班任务分配及劳动力配置表三、施工进度计划2013年10月13日人员、设备进驻施工现场;2013年10月15日至2013年10月20截水沟施工;2013年10月21日至2013年11月15日洞口边、仰坡开挖、支护;2013年11月15日至2013年11月20日洞脸斜墙开挖、支护;2013年11月20日至2013年11月23日洞脸面板砼浇筑;2013年11月23日至2013年11月24日在小管棚保护下开挖进洞。
四、进洞施工方案根据设计图纸及水文地质资料显示,引水隧洞出口岩石以全风化粘土质砂或砂砾夹球状花岗岩块石,散体结构,为极不稳定围岩。
在进行洞口段开挖之前施工好洞顶截水沟,防止地表水体渗入开挖面影响边坡和成洞面的稳定;在进行开挖过程中,边坡防护与边坡开挖同步进行,开挖到成洞面附近预留核心土体,待洞口小管棚施工完成后再开挖进洞。
洞口地质较差,尽量避开雨季施工。
1、隧洞出口防排水施工1.1在隧洞出口边、仰坡开挖线5m外按设计要求施作截水沟一道,截水沟截面为梯形,宽0.5m,深0.5m,采用双向排水,从洞顶往两侧排至洞口施工范围之外并与乡村排水系统相接。
1.2截水沟采用浆砌片石砌筑,砌筑砂浆配合比应严格按试验配合比施工,砌体咬扣紧密,灰缝饱满、密实,勾缝为凹缝且应平顺。
