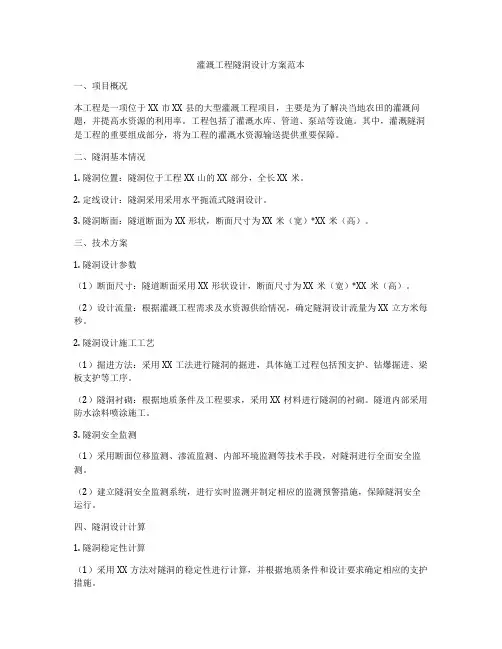

灌溉工程隧洞设计方案范本

灌溉工程隧洞设计方案范本

灌溉工程隧洞设计方案范本一、项目概况本工程是一项位于XX市XX县的大型灌溉工程项目，主要是为了解决当地农田的灌溉问题，并提高水资源的利用率。

工程包括了灌溉水库、管道、泵站等设施。

其中，灌溉隧洞是工程的重要组成部分，将为工程的灌溉水资源输送提供重要保障。

二、隧洞基本情况1. 隧洞位置：隧洞位于工程XX山的XX部分，全长XX米。

2. 定线设计：隧洞采用采用水平扼流式隧洞设计。

3. 隧洞断面：隧道断面为XX形状，断面尺寸为XX米（宽）*XX米（高）。

三、技术方案1. 隧洞设计参数（1）断面尺寸：隧道断面采用XX形状设计，断面尺寸为XX米（宽）*XX米（高）。

（2）设计流量：根据灌溉工程需求及水资源供给情况，确定隧洞设计流量为XX立方米每秒。

2. 隧洞设计施工工艺（1）掘进方法：采用XX工法进行隧洞的掘进，具体施工过程包括预支护、钻爆掘进、梁板支护等工序。

（2）隧洞衬砌：根据地质条件及工程要求，采用XX材料进行隧洞的衬砌。

隧道内部采用防水涂料喷涂施工。

3. 隧洞安全监测（1）采用断面位移监测、渗流监测、内部环境监测等技术手段，对隧洞进行全面安全监测。

（2）建立隧洞安全监测系统，进行实时监测并制定相应的监测预警措施，保障隧洞安全运行。

四、隧洞设计计算1. 隧洞稳定性计算（1）采用XX方法对隧洞的稳定性进行计算，并根据地质条件和设计要求确定相应的支护措施。

（2）进行隧洞洞内温度、湿度、风速等参数的计算，保证隧洞内部环境的适宜性。

2. 隧洞流场计算（1）采用液压学原理及有限元方法进行隧洞内流场的计算，确定隧洞设计流速及流速分布情况。

（2）根据计算结果确定隧洞内的水力参数、局部水压情况，并进行相应的安全评估。

五、质量与安全控制1. 施工质量管控（1）建立质量管理体系，对隧洞施工过程进行全程质量管控，确保工程质量符合设计要求。

（2）严格执行相关国家标准和规范，对材料、设备、工法等进行把关，保障隧洞施工质量。

2. 安全生产管理（1）严格执行安全生产法律法规，建立健全的安全管理制度，加强安全教育和培训。

导流隧洞专项施工方案

导流隧洞专项施工方案

导流隧洞专项施工方案一、设计概况导流隧洞位于大坝左岸，洞身总长242m，其中从出口至进口段176m为直段，与后期放水洞兼顾并用即为放水洞中后段。

导流洞前段为圆弧段全长65m，其中25m需要衬砌，其余为后期封堵。

导流洞衬砌总长201米。

导流隧洞呈城门洞型，断面尺寸为2.5×3.75m（宽×高，净高1.25m），施工期导流流量14.70m3/S；导流隧洞进口底高程为1060.00m、出口底高程为1054.25m；进口衔接段长4m，安设钢闸门尺寸为2×2.5m（宽×高）；出口设消水池段2.5×10.52m（宽×长），i=1／200。

导流隧洞洞身衬砌为C25F100W8钢筋砼，断面厚40㎝，i=1／40，每10m为一衬砌段，设伸缩缝，缝宽2㎝，临水面下20㎝,用651型橡胶止水带止水，缝内夹聚乙烯闭孔泡沫板厚2㎝。

临水面下2㎝用聚硫密封胶封闭；衬砌段按10m分格约21段，其中直段为18段、圆弧段为3段。

衬砌时在顶拱1200范围内设三排¢60UPVC 回填灌浆管纵向排距2.5m。

顶拱600范围内设两排¢50排水孔，纵向排水孔孔距为2m，呈梅花型布置，入围岩2.0m。

断面钢筋采用Φ16、Φ12二级钢筋（HRB335），钢筋搭接采用焊接（单面焊不小于10d,双面焊不小于5d）；钢筋保护层厚度均为50㎜。

二、施工方案洞身衬砌在横断面上分三次成型，即先浇筑底板，再浇筑30㎝高矮边墙，然后利用台车模具及拼装组合模具浇筑拱顶及上部侧墙整体段。

导流洞直段176m采用加工定型台车模具，从出口段开始逐步浇筑完成。

台车长度按设计分块长度配套即台车长10m，用工字钢与钢模板焊接定型，然后利用铺设导轨逐段浇筑。

导流洞进口圆弧段25m（导0+000～导0+025）采用定型工字钢组合木模板逐段浇筑，工字钢主带、肋，间距70cm,用厚度4.0cm模板拼装。

十个地铁盾构隧道管片设计案例汇总

十个地铁盾构隧道管片设计案例汇总
2
武汉市轨道交通二号线一期越江隧道段
350m
1500mm
两端车站分别为江汉路站与积玉桥站。江汉路站车站为地下岛式站台形式的车站，与规划六号线L型通道换乘，站台宽度13m，线间距16m。线路出江汉路站后穿越亟待开发的旧城改造区，从江汉关西侧的武汉轮渡苗家码头处穿越长江。线路转入江中的曲线半径采400m，越江段线间距采用13m，过江后在江南明珠园的北侧上岸，穿过武汉市第四棉纺厂厂房后逐渐转入和平大道，从江中进入和平大道曲线半径采用350m。之后线路沿和平大道行进，线间距为12m，在和平大道与四马路路口设积玉桥站，积玉桥站采用单建地下两层岛式车站（五号线车站以后另外修建）。二号线在积玉桥站的西端设单渡线。江汉路站为地下四层岛式车站，地面标高约25米，轨面标高3.15米，车站埋深21.85米，线路从车站端部开始以25.7‰的下坡、坡长1000m，进入汉口深槽附近，然后采用4‰的下坡700m，到达隧道最低点（武昌深槽附近），再以25.5‰的上坡1380m到达积玉桥站的端部，积玉桥站设为地下二层岛式车站，地面标高约24米，轨面标高9.91米，车站埋深14.09米。本越江区间主要由两条盾构隧道组成，盾构隧道始发井布设于积玉桥站，在江汉路站东南端设盾构吊出井。在长江两岸设中间风井，汉口风井布设在临江巷西侧的地块内，里程为AK12+175，武昌岸风井设在四棉的现状厂房内，里程为AK13+765，两风井中心相距1590米。为了满足区间防灾和排水的要求，区间内共设置了五个联络通道，其中两个联络通道与风井合建，采用冻结法施工。
管片基本尺寸如下:
（1）管片内径、宽度：管片采用单层衬砌，内径采用5500MM，宽度采用1.2M。
（2）管片厚度：管片厚度采用350MM。
6
北京地铁4号线(平安里—新街口)

导流隧洞专项设计方案

导流隧洞专项设计方案

一、项目背景随着我国水电工程的快速发展，导流隧洞作为水利水电工程施工期临时性水工隧洞，在工程中的重要性日益凸显。

为确保导流隧洞的安全、高效施工，特制定本专项设计方案。

二、设计原则1. 安全第一：确保导流隧洞施工过程中的安全，防止发生安全事故。

2. 经济合理：在保证安全的前提下，尽量降低工程成本，提高经济效益。

3. 科学合理：采用先进的施工技术，确保导流隧洞施工质量。

4. 环保节能：遵循绿色施工理念，减少对环境的影响。

三、设计内容1. 工程概况导流隧洞位于某水电工程大坝右岸，全长X米，断面尺寸为X米×X米。

隧洞设计流量为X立方米/秒，最大流速为X米/秒。

2. 结构设计（1）洞身结构：采用圆形断面，混凝土衬砌，衬砌厚度根据地质条件和施工要求确定。

（2）进出口结构：进出口结构采用钢筋混凝土结构，设计需考虑地形、地质条件及施工安全。

（3）洞顶防护：洞顶采用锚杆、钢筋网、喷混凝土等支护措施，确保洞顶稳定。

3. 施工方案（1）施工顺序：按照先洞身、后进出口的原则进行施工。

（2）施工方法：采用钻爆法进行洞身开挖，进出口结构采用模板现浇法。

（3）支护措施：洞身开挖后，及时进行支护，包括锚杆、钢筋网、喷混凝土等。

4. 监控量测（1）洞身收敛：采用收敛计监测洞身收敛，确保洞身稳定。

（2）洞顶位移：采用水准仪监测洞顶位移，确保洞顶稳定。

（3）围岩应力：采用应力计监测围岩应力，为施工提供依据。

5. 环保措施（1）施工废水处理：采用沉淀池、过滤池等设施处理施工废水，达标排放。

（2）噪声控制：采用隔声墙、减振器等设施降低施工噪声。

（3）粉尘控制：采用喷雾降尘、洒水等设施控制粉尘。

四、设计结论本专项设计方案充分考虑了导流隧洞的施工安全、质量和环保要求，采用先进的施工技术，确保导流隧洞安全、高效施工。

在实际施工过程中，需根据现场实际情况对设计方案进行适当调整，确保工程顺利进行。

隧洞爆破方案设计

隧洞爆破方案设计

XX 隧洞钻爆施工爆破设计实例一、工程概况XX 引水隧洞全长280m,断面形状为直墙半园拱形，隧洞宽度2.4m,墙高1.6m ，拱半径1.2m ，C20混凝土永久衬砌，隧洞围岩为白云质炭岩，围岩类别Ⅰ～Ⅱ类，岩石坚固系数f=9。

二、开挖方案隧洞开挖采用钻爆法施工，全断面一次开挖法，人工装车，机动翻斗车运输，T40推土机平碴。

遇节理、裂隙发育，坍塌等软弱地段采用“钢支撑、锚网喷”等临时支护措施，整个开挖方案应遵行“弱爆破、强支撑、短进尺、勤监测、快砌衬”的原则。

三、开挖方法 （一）钻孔采用YT-28气腿式风动凿岩机钻孔，用φ48钢管搭设活动式简易操作平台。

（二）爆破参数设计1、炮眼直径：Φ42mm;2、炮眼深度：2m,炮眼利用率90%，掘进循环进尺=2*0.9=1.8m;3、炮眼总数N=2.3*6.72/0.7*0.78=29式中： q —炸药单耗量，取=2.3 kg/m 3；查表5-6 s —开挖面积，s=6.72m 2；αγqSN =γ—每米长度炸药的药量，2号岩石硝铵炸药r=0.78kg/m；查表5-4α—炮眼装药系数（加权平均值），取α=0.7，查表5-3经计算，N=29个，根据施工经验，取29个孔眼较合适。

4、装药量的计算及分配=2.3*6.72*1.8=27.8kg （三）、炮眼布置1、掏槽眼采用直眼螺旋掏槽，掏槽眼应布置在开挖面中央偏下部位置，其深度比其它眼深15~20cm为爆出平整的开挖面，除掏槽眼外，所有炮眼的眼底应落在同一平面上。

底部炮眼深度一般与掏槽眼相同。

2、辅助眼辅助眼的布置主要是解决炮眼间距和最小抵抗线的问题，这可以由施工经验决定，一般W 约为炮眼间距的0.6~0.8，并在整个断面上均匀排列。

当采用2号岩石铵梯炸药时，W 一般取0.6~0.8米。

W=0.6~0.8,K=0.8,E=0.48~0.643、周边眼周边眼应严格按照设计位置布置。

断面拐角处应布置炮眼。

为满足机械钻眼需要和减少超欠挖，周边眼设计位置应考虑qSl qV Q ==Dc )0.4~0.3(=图5-4 螺旋形掏槽Db )5.2~2.1(=D a )5.1~0.1(=D d )0.5~0.4(=0.03~0.05的外插斜率，并应使用前后两排炮眼的衔接台阶高度（即锯齿的齿高）最小。

隧洞设计实例

隧洞设计实例

隧洞设计实例一、隧洞的基本任务和基本数据1、隧洞的基本任务泄水隧洞的进口全部淹没在水下，进口高程接近河床高程，其担负的任务如下：(1) 预泄库水，增大水库的调蓄能力。

(2) 放空水库以便检修。

(3)排放泥沙，减小水库淤积。

(4) 施工导流。

(5) 配合溢洪道渲泄洪水。

2、设计基本数据(1) 洞壁糙率泄洪洞采用钢筋砼衬砌，n=0.014~0.017，考虑到本隧洞施工质量较好，故取较小值n=0.014。

(2) 水利计算成果见表1。

二、隧洞的工程布置1、洞型选择由于段村坝址为石英砂岩，地质条件较好，所以采用圆形有压隧洞，圆形断面的水流条件和受力条件比较好，并且可以充分利用围岩的弹性抗力，从而减小衬砌的工程量，降低施工的难度和造价。

同时有压隧洞水流较平顺、稳定，不易产生不利流态。

2、洞线位置洞轴线布置在右岸，这样出口水流对段村无影响，进口山势较陡，进流条件好，洞线为直线，较短，工程量小又利于泄洪。

3、工程布置泄洪隧洞由进口段、洞身段、出口段三部分组成。

(1)进口型式由于进口部位山体岩石条件较好，故采用竖井式进口，在岩体中开挖竖井，将闸门放在竖井底部，在井的顶部布置启闭机及操作室、检修平台，竖井式进口结构简单，不受风浪影响，地震影响也较小，比较安全。

(2) 进口段 包括进口喇叭口段、闸室段、通气孔、渐变段等。

1) 进口喇叭口段 为了与孔口的水流型态相适应，使水流平顺，避免产生不利的负压和空蚀破坏，同时尽量减少局部水头损失，提高泄流能力，在隧洞进口首部，其形状应与孔口锐缘出流流线相吻合，一般顺水流方向做成三向收缩的矩形断面喇叭口形，其收缩曲线为1/4椭图曲线，顶面椭圆方程为：1)5.33.0(5.32222=⨯+y x ，用下列坐标绘制顶面曲线，见表1。

表1侧面曲线方程为：1)5.32.0(5.322=⨯+x ，用下列坐标绘制侧面曲线，见表2。

表22) 进口闸室段 闸孔尺寸为3.5×3.5m ，闸室段长度参照工程经验取6.0m ，在闸门上端设置操作室，后设工作桥与坝面相连，桥面高程为365.81m ，与坝顶路面高程一致，在操作室与闸室之间设置检修平台，平台高程在正常高水位360.52m 以上，取361.50m 。

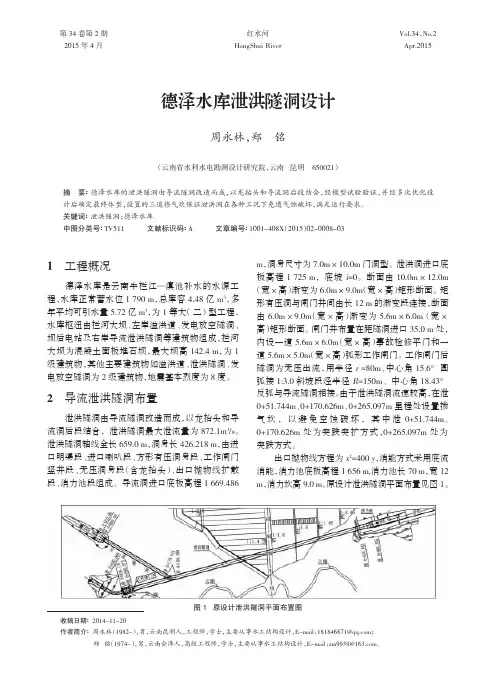

德泽水库泄洪隧洞设计

德泽水库泄洪隧洞设计

收稿日期∶2014-11-20作者简介∶周永林（1982-），男，云南昆明人，工程师，学士，主要从事水工结构设计，E-mail ：****************；郑铭（1974-），男，云南会泽人，高级工程师，学士，主要从事水工结构设计，E-mail ：**************。

德泽水库泄洪隧洞设计周永林，郑铭（云南省水利水电勘测设计研究院，云南昆明650021）摘要∶德泽水库的泄洪隧洞由导流隧洞改造而成，以龙抬头和导流洞后段结合，经模型试验验证，并经多次优化设计后确定最终体型，设置的三道掺气坎保证泄洪洞在各种工况下免遭气蚀破坏，满足运行要求。

关键词∶泄洪隧洞；德泽水库中图分类号∶TV511文献标识码∶A文章编号∶1001-408X （2015）02-0008-03第34卷第2期2015年4月红水河HongShui RiverVol.34，No.2Apr.20151工程概况德泽水库是云南牛栏江—滇池补水的水源工程，水库正常蓄水位1790m，总库容4.48亿m 3，多年平均可引水量5.72亿m 3，为1等大（二）型工程，水库枢纽由拦河大坝、左岸溢洪道、发电放空隧洞、坝后电站及右岸导流泄洪隧洞等建筑物组成，拦河大坝为混凝土面板堆石坝，最大坝高142.4m，为1级建筑物，其他主要建筑物如溢洪道、泄洪隧洞、发电放空隧洞为2级建筑物，地震基本烈度为8度。

2导流泄洪隧洞布置泄洪隧洞由导流隧洞改造而成，以龙抬头和导流洞后段结合，泄洪隧洞最大泄流量为872.1m 3/s。

泄洪隧洞轴线全长659.0m，洞身长426.218m，由进口明渠段、进口喇叭段、方形有压洞身段、工作闸门竖井段、无压洞身段（含龙抬头）、出口抛物线扩散段、消力池段组成。

导流洞进口底板高程1669.486m，洞身尺寸为7.0m×10.0m 门洞型。

泄洪洞进口底板高程1725m，底坡i =0。

断面由10.0m×12.0m （宽×高）渐变为6.0m×9.0m （宽×高）矩形断面。

隧道与洞室工程盾构隧道工程实例课件

隧道与洞室工程盾构隧道工程实例课件
承压水主要分布于两岸粘土及粉质粘土层 以下粉土、细砂及卵石层中,江水为主要补 给源,其埋深12m 左右,水位与江水位齐平。
位于基岩中心的脉状透水体(区) 局部具有 承压性,与基岩裂隙水的水力联系密切,使 与之形成复杂的地下渗流网络,对穿越隧道 的稳定性极为不利。最大水头压力达 0.166MPa 。
34
工程及施工特点
a. 地质级别变化大
隧道主要从全～微风化的绿泥石泥质板岩、 白云石泥质板岩、粉砂岩、粘土、粉质粘 土、细砂、卵石层等地层中穿越。岩石最 大饱和抗压强度为45MPa ,卵石最大粒径 12cm。水渗透性强,在水压和土压的作用 下开挖面极度不稳定,要求盾构必须具有 较强的稳定开挖面的性能。
2
盾构隧道线路穿越的市中心区,街道狭窄, 交通繁忙,道路两侧高楼林立,地下管线繁 多。
由于泥水盾构在施工中需要泥浆池进行 泥水分离,占地较大,对环境会造成一定的 污染, 且盾构价格贵,设备技术不易掌握。
土压平衡盾构适合于粉质粘土、含水砂 质粉土层,另外,配备加泥装置,对控制地 表沉降效果很好。
另外,盾构掘进时难以控制,盾构容易出现 偏移。
28
因此,盾构穿越内秦淮河施工时采取了如下措施: 将碎石、碎砖等建筑垃圾清除并覆土回填,在其 上面浇70 cm 厚的抗浮板;
在顶板下对盾构正面土体进行压密注浆加固,注 浆孔采用内径100 mm 的PVC管,加固深度为7 m , 孔位间距、孔位排距均为1 m , 共161 个加固 孔,每个孔水泥用量0. 684 t ;
23
该工程难点较多,下面仅介绍两个工点的处理 方案。 1）盾构穿越在建的玄武湖隧道 盾构隧道两次下穿在建的玄武湖公路隧道,且 两隧道之间最小间距仅为1. 0 m(见图2) 。
24

隧道工程施工国内案例

隧道工程施工国内案例

隧道工程施工国内案例隧道工程是我国基础设施建设中不可或缺的一部分。

随着我国经济的快速发展和城市化进程的推进，隧道工程在交通、城市地下空间利用、水资源调配等方面发挥着越来越重要的作用。

本文将以我国几个具有代表性的隧道工程为例，介绍隧道工程施工的国内案例。

一、案例一：重庆长江隧道重庆长江隧道是长江上游第一条高铁穿江隧道，也是国内第一条在山洞内进行盾构机组装、始发、接收并拆解的盾构隧道。

隧道全长11942米，其中盾构段长3845米，穿越长江区间长1282米。

隧道施工凸显了穿山、穿城、穿江、穿水的复杂特点，被誉为“万里长江高铁第一隧”。

二、案例二：南京秋藤-望江220千伏线路工程-绿博园段盾构隧道南京秋藤-望江220千伏线路工程是国网南京供电公司双百行动的代表性工程之一，也是江苏省首个利用长江公路隧道铺设电缆的项目。

工程起于浦口区500千伏秋藤变电站，止于建邺区220千伏望江变电站，新建线路全长27.91千米，是目前输电距离最长的陆上220千伏电缆线路。

其中，绿博园盾构段是最关键的区间段，采用一台开挖直径为3.74米的泥水平衡盾构机进行施工。

三、案例三：武汉和平大道南延（中山路张之洞路）工程武汉和平大道南延工程是我国最大的单管双层城市道路隧道，全长3042.5米，设计时速60公里，采用单管双层双向6车道布局。

隧道施工过程中，建设团队克服了岩层掘进难度大、场地狭小等挑战，成功申请了3项发明专利和12项实用新型专利。

这条隧道的通车将有效缓解周边交通压力，形成武昌顺江方向的交通骨干通道。

四、案例四：饱和含水松软地层隧道工程在饱和含水的松软地层中施工隧道，地表沉降风险极大。

以南京地铁盾构进洞事故为例，该事故发生在南京某区问隧道工程中，采用一台土压平衡式盾构进行施工。

事故发生时，盾构正在进出洞阶段，整个施工作业环境处于一个整体的动态之中，土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

综上所述，隧道工程施工在我国有着丰富的案例经验。

江西隧洞工程施工案例

江西隧洞工程施工案例

江西省地处中国东南部，地貌复杂多样，山地、丘陵、盆地和平原等地形均有分布。

由于地形地貌的限制，江西省内的交通运输长期以来存在一定的瓶颈。

为改善交通状况，近年来，江西省加大了基础设施建设的投入，特别是在隧道工程领域取得了显著的成果。

本文将以几个典型的江西隧道工程施工案例为例，介绍江西省隧道工程的发展情况。

案例一：南龙高速扩容工程社管坝隧道南龙高速扩容工程社管坝隧道位于赣州市全南县龙下乡，由北京城建道桥建设集团有限公司承建。

该隧道为分离式隧道，左线隧道起讫桩号ZK115505-ZK116900，总长1395米，右线隧道起讫桩号K115542-K116920，总长1378米。

隧道最大埋深约237.3米。

隧道区属低山地貌，地形起伏较大，植被发育。

上覆为粉质黏土，下伏基岩为中风化花岗岩，节理裂隙较发育，岩体较破碎。

为确保施工安全，项目部以业主提出的推进隧道施工标准化为契机，加大投入，采用门禁系统、人车分离、聚乙烯新型材料逃生管道、安全标识投影灯、二衬养护台车、疫情防控等多方面多层次的措施，认真落实质量、安全、工期、环保、创新”的管理要求，严格按照施工规范，以现场管理、平安创建、质量管控、文明施工为抓手，采取一系列积极有效的措施，强化隧道标准化施工管理，确保了隧道施工的安全、质量和进度。

案例二：抚州管理中心隧道机电设施升级改造工程抚州管理中心管辖路段主要有福银高速乐温段、福银高速温沙段、鹰瑞高速北段、抚吉高速、金抚高速、昌宁高速北段。

其中福银高速公路江西乐化至温家圳段、温家圳至沙塘隘段福州至银川国道主干线在江西境内的南段，主线全长约251公里。

此次改造工程投资规模约598万元，旨在提升隧道机电设施的性能和安全性。

案例三：瑞金至梅州铁路江西段牛坪隧道瑞金至梅州铁路江西段全长165.23公里，设计时速160公里，为国家一级单线电气化客货共线铁路。

全线共设有134座桥梁、88座隧道，桥隧比高达73.88%。

牛坪隧道、迳山隧道、井安山隧道、三百山隧道等工程为江西段的重点控制工程。

白家村长距离马蹄形输水隧洞设计

白家村长距离马蹄形输水隧洞设计

白家村长距离马蹄形输水隧洞设计1. 引言1.1 背景介绍白家村位于山区，是一个水资源较为丰富的地区，但由于地势复杂，传统的灌溉方式已经不能满足农田用水需求。

为了解决白家村长距离输水难题，我们进行了马蹄形输水隧洞设计研究。

白家村地势起伏较大，传统的地面输水方式会遇到流动受阻、地形限制等问题，造成水资源浪费和灌溉不均匀的情况。

我们借鉴了马蹄形输水隧洞的设计理念，通过在地下开凿隧洞的方式，将水资源从奇险峻峭的地形中输送到各个农田。

本研究旨在通过对马蹄形输水隧洞设计方案进行分析，探讨其在白家村长距离输水中的应用潜力。

通过研究，我们希望能够为该地区提供一种有效的水资源利用方式，解决农田灌溉难题，提高农业生产效率。

白家村长距离马蹄形输水隧洞设计的开展具有重要的现实意义和实践价值，也对相关研究领域具有一定的启示作用。

通过本研究，我们将为白家村及类似地区的农田灌溉提供技术支持，促进当地农业生产的可持续发展。

1.2 研究目的白家村长距离马蹄形输水隧洞设计的研究目的是为了解决目前农村地区水资源短缺问题，提高农田灌溉效率，保障农业生产的持续发展。

通过对马蹄形输水隧洞的设计和优化，可以有效减少水资源浪费，提高水资源利用率，降低农业生产成本，提高农民收入。

研究还旨在探索新型输水隧洞设计方案，提高工程施工效率，保障工程质量和安全，为农村地区水利工程建设提供技术支持和参考。

通过本次研究，希望为农村地区的水资源管理和利用提供新的思路和方法，推动农村水利事业的发展，促进农业现代化进程，实现可持续发展的目标。

1.3 研究意义马蹄形输水隧洞在现代水利工程中起着至关重要的作用，其设计与施工直接影响着工程的质量与效果。

而对于白家村长距离马蹄形输水隧洞设计而言，其研究意义主要体现在以下几个方面：白家村长距离马蹄形输水隧洞设计的成功与否将直接影响当地的农田灌溉与生活用水等方面。

研究马蹄形输水隧洞设计方案，对于提高农田灌溉效率、保障当地农民生产生活水平具有重要意义。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

隧洞设计实例一、隧洞的基本任务和基本数据1、隧洞的基本任务泄水隧洞的进口全部淹没在水下，进口高程接近河床高程，其担负的任务如下：(1) 预泄库水，增大水库的调蓄能力。

(2) 放空水库以便检修。

(3)排放泥沙，减小水库淤积。

(4) 施工导流。

(5) 配合溢洪道渲泄洪水。

2、设计基本数据(1) 洞壁糙率泄洪洞采用钢筋砼衬砌，n=0.014~0.017，考虑到本隧洞施工质量较好，故取较小值n=0.014。

(2) 水利计算成果见表1。

表1水位(m)泄量(m3/s)死水位348正常水位360.52设计洪水位363.6290校核洪水位364.81110淤沙高程二、隧洞的工程布置1、洞型选择由于段村坝址为石英砂岩，地质条件较好，所以采用圆形有压隧洞，圆形断面的水流条件和受力条件比较好，并且可以充分利用围岩的弹性抗力，从而减小衬砌的工程量，降低施工的难度和造价。

同时有压隧洞水流较平顺、稳定，不易产生不利流态。

2、洞线位置洞轴线布置在右岸，这样出口水流对段村无影响，进口山势较陡，进流条件好，洞线为直线，较短，工程量小又利于泄洪。

3、工程布置泄洪隧洞由进口段、洞身段、出口段三部分组成。

(1)进口型式由于进口部位山体岩石条件较好，故采用竖井式进口，在岩体中开挖竖井，将闸门放在竖井底部，在井的顶部布置启闭机及操作室、检修平台，竖井式进口结构简单，不受风浪影响，地震影响也较小，比较安全。

(2) 进口段 包括进口喇叭口段、闸室段、通气孔、渐变段等。

1) 进口喇叭口段 为了与孔口的水流型态相适应，使水流平顺，避免产生不利的负压和空蚀破坏，同时尽量减少局部水头损失，提高泄流能力，在隧洞进口首部，其形状应与孔口锐缘出流流线相吻合，一般顺水流方向做成三向收缩的矩形断面喇叭口形，其收缩曲线为1/4椭图曲线，顶面椭圆方程为：，用下列坐标绘制顶面曲线，见表1。

1)5.33.0(5.32222=⨯+y x 表1x (m)0 1.0 1.5 2.0 2.5 3.0 3.5y (m)1.051.010.950.860.730.54侧面曲线方程为：，用下列坐标绘制侧面曲线，见表2。

1)5.32.0(5.32222=⨯+y x 表2x (m)0 1.0 1.5 2.0 2.5 3.0 3.5y (m)0.700.670.630.570.490.362) 进口闸室段 闸孔尺寸为3.5×3.5m ，闸室段长度参照工程经验取6.0m ，在闸门上端设置操作室，后设工作桥与坝面相连，桥面高程为365.81m ，与坝顶路面高程一致，在操作室与闸室之间设置检修平台，平台高程在正常高水位360.52m 以上，取361.50m 。

闸门用5.0×4.0m 的平面钢闸门，闸门槽宽度为1.0m ，深度为75cm ，由于高速水流通过平面闸门闸孔时，水流在门槽边界突变，容易发生空化水流，致使门槽及附近的边墙或底板发生空蚀。

为此，将门槽的下游壁削去尖角，用半径为R=10cm 的圆弧代替，并做成1:12的斜坡，错距采用8cm 。

3) 通气孔 在闸室右部设置通气孔，其作用是在关闭检修门，打开工作门放水时，向孔中充气，使洞中水流顺利排出；检修完毕后，关闭工作门，向检修闸门和工作闸门之间充水时，排出洞中空气，使洞中充满水。

通气孔的断面积一般取泄水孔断面积的0.5%~1%，此泄水孔的断面积为9.62m 2，所以通气孔取0.25×0.25m ，通气孔的进口必须与)45.314.3(2⨯闸门启闭机室相分离，以免在充、排气时影响工作人员的安全。

4)渐变段 为使水流平顺过渡，防止产生负压和空蚀，设置渐变段，由于渐变段施工复杂，故不宜太长，但是为使水流过渡平顺，又不能太短，一般用洞身直径的2~3倍，取渐变段长度为8.0m 。

根据本隧洞的任务，其进口高程应设置得低一些，河床的平均高程为340m ，这样既便于施工期导流，降低围墙高程，又可在运用期泄水，力争一洞多用，以求隧洞施工方便，运用安全，造价低廉。

(3) 洞身段 考虑到所选洞线的地形、地质情况，并运用情况，洞线长为230m ，洞身段长198.5m ，为了便于施工时出碴和检修时排除积水，坡降i =1/500，顺坡。

初拟洞径：按管流公式计算，公式为 ；02gH w Q μ=式中 μ—流量系数，μ=0.74~0.77 ，这里取0.74； w —出口断面面积(m 2)；H 0—作用于隧洞的有效水头；H 0=库水位一出口顶部高程。

分别列表(3)计算设计及校核洪水位时所需的洞径：表3H 0(m)μw (m 2)Q (m 3/s)D (m)设计洪水19.10.74 6.1590 2.8校核洪水20.270.747.681103.1比较以上数据，考虑一定的安全储备，洞径选3.5m 。

(4) 出口段 包括出口渐变段、闸室段。

1) 出口渐变段 有压隧洞的出口都布置有工作闸门，故出口断面也要做成矩形。

因此在出口段也须做一渐变段。

出口断面积根据工程经验一般为洞身面积的70%~85%，由于在出口水流由压力流突然变为无压流，引起出口附近压力降低，容易在洞顶产生负压，所以出口末端洞顶应设置压坡段，出口断面取为3×2.5m ，渐变段长度根据工程经验定为8.0m 。

2) 出口闸室段 在出口渐变段后设置工作闸门室。

本隧洞工作门采用平面钢闸门，尺寸为3.5×4.0m ，闸室长度参照已建工程经验，定为6.0m ，在闸室上部设置操作室。

采用矩形收缩形门槽。

(5) 消能工及尾水渠布置 在出口之后设置消能工，使下泄水流消能后再泄入下游河道，从而减小下泄水流对河床的冲刷，由于隧洞出口处地质条件较好，下游河道水位也较低，故采用挑流式消能，消能工后设尾水渠，渠底宽为15.0m ，采用1/100的顺坡，断面形式也为梯形，开挖边坡为1:1.5。

三、水力计算1、过流能力校核因下游水位335.8m ，低于隧洞出口高程341.54m ，故隧洞为自由出流。

(1) 校核洪水位时过流能力校核在校核洪水位时，洞前水深H’=363.62-342=21.6m >1.5D =5.25 m ，∴洞中水流按有压流计算。

有压隧洞自由出流公式为：02Q gH C ⋅⋅=ωμ式中：—隧洞出面面积 ， =3×2.5=7.5m 2；ωω H 0—作用在隧洞上的有效水头，因隧洞上游为水库，故行近流速V 0≈0，则H 0=363.62-341.54-3=19.08m 。

μc —流量系数，按下式计算，223/4)()(/00384.011ii i i i c R L ωωζωωμ∑+∑+=式中：系数0.00384按下列方法求得：2gn 2=2×9.8×0.0142=0.00384。

首先确定各局部水头损失系数i 。

ζ1) 拦污栅；358.080sin 364.0sin 901=︒⨯==︒αξζ2) 进口喇叭口段 2=0.1；ζ3) 进口闸门槽 对于平板闸门， 3=0.1；ζ4) 进口渐变段 由矩形变为圆形，参考同类工程 4=0.09；ζ5) 出口渐变段 由圆形变为矩形，参考同类工程 5=0.02；ζ6) 出口闸门槽 同3， 6=0.1。

ζζ列表计算见表1。

表1位 置断面i ωX i 3/4i R L i2)(00384.0ii i R L ωωζi2)(ii ωωζ拦污栅 4.91×4.924.060.3580.035喇叭口 3.5×3.512.250.10.029进口闸室 3.5×3.512.25140.837 6.00.0280.10.038进口渐变段D=3.59.620.090.033洞身段D=3.59.6210.950.842198.50.905出口渐变段3×2.57.50.020.002出口闸室段3×2.57.5110.6006.00.03840.10.1Σ0.5990.237∴流量系数74.0237.0599.011=++=c μ则在设计洪水位时，隧洞泄量为：/s90m /3.10708.196.195.774.02Q 33>=⨯⨯⨯==s m gH C ωμ∴隧洞泄量满足要求(2) 在校核洪水位时过流能力校核流量系数μc 、过水断面面积保持不变，H 0=364.81-341.54-3=20.27m ω∴>110m 3/s s m gH C /6.11027.206.195.774.02Q 30=⨯⨯⨯==ωμ∴隧洞泄量满足要求综上所述，所拟洞径及各部分尺寸可以满足泄流要求。

2、绘制库水位—泄量关系曲线(图1)(1) 有压流状况保证隧洞为有压流的最小洞前水深为1.5D=1.5×3.5=5.25m 。

则保证隧洞为有压流的最低库水位为：1.5D+进口洞底高程=5.25+342=347.25m 。

有压隧洞的泄量按下式计算（H 0≈H ），54.34457.246.195.774.02Q 0-=⨯⨯==库水位H gH C ωμ在库水位347.25m 以上设一系列库水位，计算相应的洪量Q ，计算成果列于下表(2)。

表2水位(m)347.5350352.0354.0356.0258.0360.0362.0364.0水头(m)2.965.467.469.4611.4613.4615.4617.4619.46泄量(m 3/s)42.2757.467.175.683.290.196.6102.7108.39图1库水位—泄量关系曲线(2) 无压流状态当洞前水深小于1.1D （3.85）m 时，洞中水流为无压流，泄量的计算按宽顶堰情况处理，计算公式为：；2/302Q H g mB ε=式中：—侧收缩系数，按公式；ε62.02.010=-=εε计算，这里取经验系数BH Km —流量系数，其数值在0.32~0.385之间，对八字形进口m=0.35，此处也近似取m=0.35；B —堰宽(m)， B =3.5；H 0—洞前水头(m)，H 0≈H ；∴泄量2/302/3036.36.195.362.035.0H H Q =⨯⨯⨯=计算对应的泄量列于下表3。

表3水位(m)342343344345.85泄量(m 3/s)3.369.525.43、水库放空时间计算为了达到人防和检修水库的目的，必须在一定的时间内将库水位由正常水位降至死水位。

一般要求中小型水库的放空时间小于10~15天。

根据库水位 ~ 泄量关系曲线以及已知资料中的库水位 ~ 库容关系曲线查出泄量进行计算。

计算结果见下表4。

表4库水位(m)库容(万m 3)区间库容(万m 3)泄量(m 3/s)平均泄量(m 3/s)时间360.521413.0797.5520.0192.356339357.0893.0687.1323.6381.3539782254.0569.4375.6231.4769.133498351.0537.9662.6348.0170.93167.0348.755.6530014∑159633∴水库放空时间为：t=159633/86400=1.85天故水库的放空时间满足要求。
