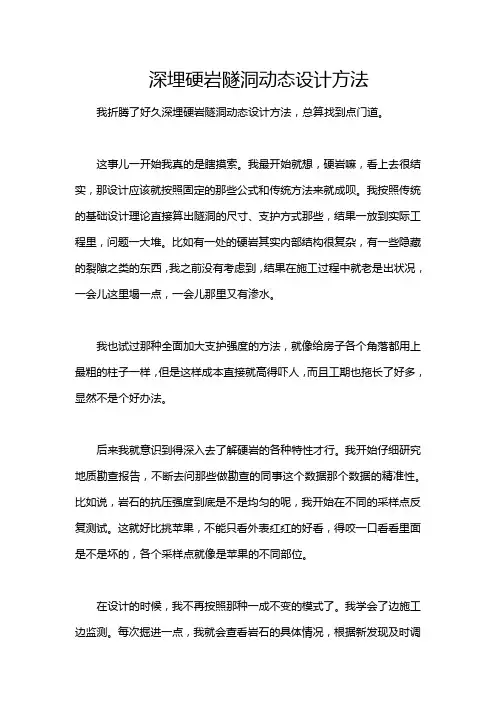

深埋硬岩隧洞动态设计方法我折腾了好久深埋硬岩隧洞动态设计方法，总算找到点门道。
这事儿一开始我真的是瞎摸索。
我最开始就想，硬岩嘛，看上去很结实，那设计应该就按照固定的那些公式和传统方法来就成呗。
我按照传统的基础设计理论直接算出隧洞的尺寸、支护方式那些，结果一放到实际工程里，问题一大堆。
比如有一处的硬岩其实内部结构很复杂，有一些隐藏的裂隙之类的东西，我之前没有考虑到，结果在施工过程中就老是出状况，一会儿这里塌一点，一会儿那里又有渗水。
我也试过那种全面加大支护强度的方法，就像给房子各个角落都用上最粗的柱子一样，但是这样成本直接就高得吓人，而且工期也拖长了好多，显然不是个好办法。
后来我就意识到得深入去了解硬岩的各种特性才行。
我开始仔细研究地质勘查报告，不断去问那些做勘查的同事这个数据那个数据的精准性。
比如说，岩石的抗压强度到底是不是均匀的呢，我开始在不同的采样点反复测试。
这就好比挑苹果，不能只看外表红红的好看，得咬一口看看里面是不是坏的，各个采样点就像是苹果的不同部位。
在设计的时候，我不再按照那种一成不变的模式了。
我学会了边施工边监测。
每次掘进一点，我就会查看岩石的具体情况，根据新发现及时调整设计。
如果发现岩石的硬度比预期的低，那或许支护的间距就要调整得更密一些，这个就像是搭积木的时候，发现底层积木不牢固，那上面的积木摆放就得更紧凑来保持平衡。
不确定的地方也有，像一些特别复杂的硬岩区域，岩石的应力变化我就不能完全摸准，这就得结合更多的理论分析和专家的意见。
我觉得在深埋硬岩隧洞动态设计里最重要的其实就是灵活应变，不能拿着一个设计图就一条道走到黑，一定要紧密结合施工过程中的各种实际情况及时作出调整。
而且在前期就要尽可能深入地去了解那块硬岩到底是什么脾气性格，这样后面的设计调整才不会太盲目。

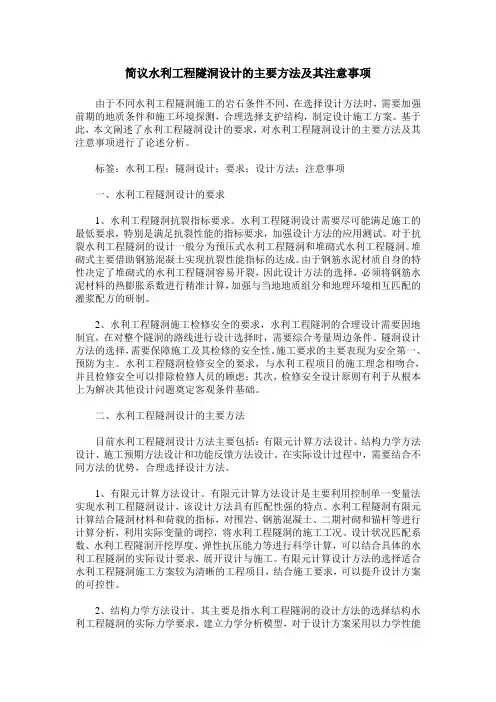

简议水利工程隧洞设计的主要方法及其注意事项由于不同水利工程隧洞施工的岩石条件不同，在选择设计方法时，需要加强前期的地质条件和施工环境探测，合理选择支护结构，制定设计施工方案。
基于此，本文阐述了水利工程隧洞设计的要求，对水利工程隧洞设计的主要方法及其注意事项进行了论述分析。
标签：水利工程；隧洞设计；要求；设计方法；注意事项一、水利工程隧洞设计的要求1、水利工程隧洞抗裂指标要求。
水利工程隧洞设计需要尽可能满足施工的最低要求，特别是满足抗裂性能的指标要求，加强设计方法的应用测试。
对于抗裂水利工程隧洞的设计一般分为预压式水利工程隧洞和堆砌式水利工程隧洞。
堆砌式主要借助钢筋混凝土实现抗裂性能指标的达成。
由于钢筋水泥材质自身的特性决定了堆砌式的水利工程隧洞容易开裂，因此设计方法的选择，必须将钢筋水泥材料的热膨胀系数进行精准计算，加强与当地地质组分和地理环境相互匹配的灌浆配方的研制。
2、水利工程隧洞施工检修安全的要求，水利工程隧洞的合理设计需要因地制宜，在对整个隧洞的路线进行设计选择时，需要综合考量周边条件。
隧洞设计方法的选择，需要保障施工及其检修的安全性。
施工要求的主要表现为安全第一、预防为主。
水利工程隧洞检修安全的要求，与水利工程项目的施工理念相吻合，并且检修安全可以排除检修人员的顾虑；其次，检修安全设计原则有利于从根本上为解决其他设计问题奠定客观条件基础。
二、水利工程隧洞设计的主要方法目前水利工程隧洞设计方法主要包括：有限元计算方法设计、结构力学方法设计、施工预期方法设计和功能反馈方法设计。
在实际设计过程中，需要结合不同方法的优势，合理选择设计方法。
1、有限元计算方法设计。
有限元计算方法设计是主要利用控制单一变量法实现水利工程隧洞设计，该设计方法具有匹配性强的特点。
水利工程隧洞有限元计算结合隧洞材料和荷载的指标，对围岩、钢筋混凝土、二期衬砌和锚杆等进行计算分析，利用实际变量的调控，将水利工程隧洞的施工工况、设计状况匹配系数、水利工程隧洞开挖厚度、弹性抗压能力等进行科学计算，可以结合具体的水利工程隧洞的实际设计要求，展开设计与施工。

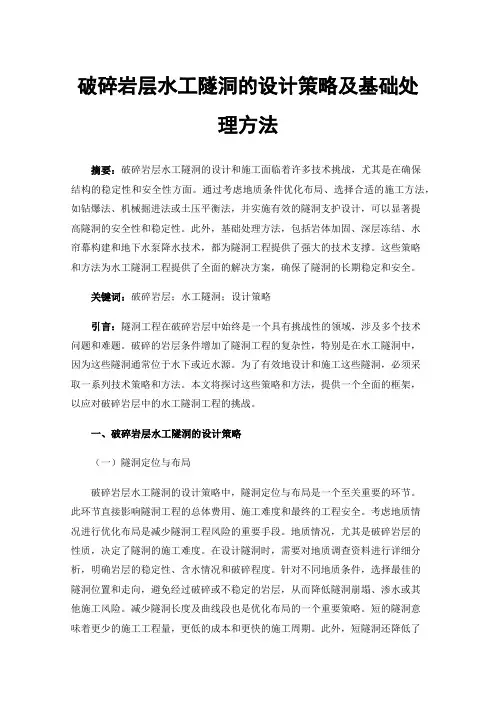

破碎岩层水工隧洞的设计策略及基础处理方法摘要：破碎岩层水工隧洞的设计和施工面临着许多技术挑战，尤其是在确保结构的稳定性和安全性方面。
通过考虑地质条件优化布局、选择合适的施工方法，如钻爆法、机械掘进法或土压平衡法，并实施有效的隧洞支护设计，可以显著提高隧洞的安全性和稳定性。
此外，基础处理方法，包括岩体加固、深层冻结、水帘幕构建和地下水泵降水技术，都为隧洞工程提供了强大的技术支撑。
这些策略和方法为水工隧洞工程提供了全面的解决方案，确保了隧洞的长期稳定和安全。
关键词：破碎岩层；水工隧洞；设计策略引言：隧洞工程在破碎岩层中始终是一个具有挑战性的领域，涉及多个技术问题和难题。
破碎的岩层条件增加了隧洞工程的复杂性，特别是在水工隧洞中，因为这些隧洞通常位于水下或近水源。
为了有效地设计和施工这些隧洞，必须采取一系列技术策略和方法。
本文将探讨这些策略和方法，提供一个全面的框架，以应对破碎岩层中的水工隧洞工程的挑战。
一、破碎岩层水工隧洞的设计策略（一）隧洞定位与布局破碎岩层水工隧洞的设计策略中，隧洞定位与布局是一个至关重要的环节。
此环节直接影响隧洞工程的总体费用、施工难度和最终的工程安全。
考虑地质情况进行优化布局是减少隧洞工程风险的重要手段。
地质情况，尤其是破碎岩层的性质，决定了隧洞的施工难度。
在设计隧洞时，需要对地质调查资料进行详细分析，明确岩层的稳定性、含水情况和破碎程度。
针对不同地质条件，选择最佳的隧洞位置和走向，避免经过破碎或不稳定的岩层，从而降低隧洞崩塌、渗水或其他施工风险。
减少隧洞长度及曲线段也是优化布局的一个重要策略。
短的隧洞意味着更少的施工工程量，更低的成本和更快的施工周期。
此外，短隧洞还降低了风险，因为每增加一段隧洞长度，都可能带来新的不稳定岩层或其他不利因素。
同时，直线段的隧洞相对于曲线段更为稳定，因为曲线段会增加应力集中和岩体变形的风险。
因此，在布局隧洞时，应尽量避免不必要的曲线段，并力求使隧洞尽可能短。

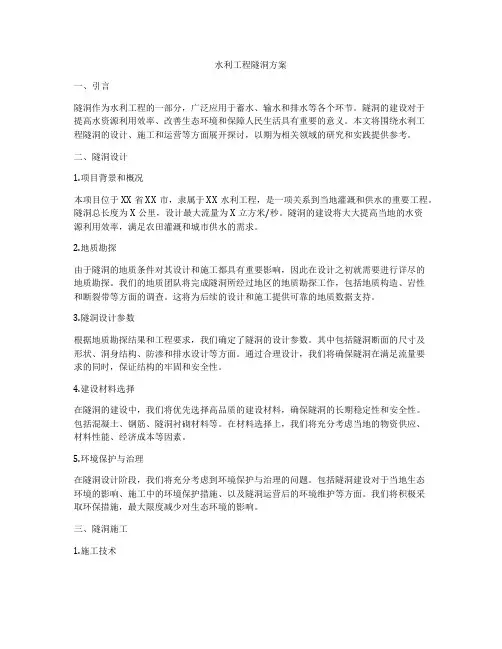

水利工程隧洞方案一、引言隧洞作为水利工程的一部分，广泛应用于蓄水、输水和排水等各个环节。
隧洞的建设对于提高水资源利用效率、改善生态环境和保障人民生活具有重要的意义。
本文将围绕水利工程隧洞的设计、施工和运营等方面展开探讨，以期为相关领域的研究和实践提供参考。
二、隧洞设计1.项目背景和概况本项目位于XX省XX市，隶属于XX水利工程，是一项关系到当地灌溉和供水的重要工程。
隧洞总长度为X公里，设计最大流量为X立方米/秒。
隧洞的建设将大大提高当地的水资源利用效率，满足农田灌溉和城市供水的需求。
2.地质勘探由于隧洞的地质条件对其设计和施工都具有重要影响，因此在设计之初就需要进行详尽的地质勘探。
我们的地质团队将完成隧洞所经过地区的地质勘探工作，包括地质构造、岩性和断裂带等方面的调查。
这将为后续的设计和施工提供可靠的地质数据支持。
3.隧洞设计参数根据地质勘探结果和工程要求，我们确定了隧洞的设计参数。
其中包括隧洞断面的尺寸及形状、洞身结构、防渗和排水设计等方面。
通过合理设计，我们将确保隧洞在满足流量要求的同时，保证结构的牢固和安全性。
4.建设材料选择在隧洞的建设中，我们将优先选择高品质的建设材料，确保隧洞的长期稳定性和安全性。
包括混凝土、钢筋、隧洞衬砌材料等。
在材料选择上，我们将充分考虑当地的物资供应、材料性能、经济成本等因素。
5.环境保护与治理在隧洞设计阶段，我们将充分考虑到环境保护与治理的问题。
包括隧洞建设对于当地生态环境的影响、施工中的环境保护措施、以及隧洞运营后的环境维护等方面。
我们将积极采取环保措施，最大限度减少对生态环境的影响。
三、隧洞施工1.施工技术隧洞的施工将采用先进的技术和设备，包括盾构法、钻爆法、开挖法等。
在施工过程中，我们将严格按照设计要求和施工规范，确保施工质量和安全。
同时，我们将对施工人员进行培训，使他们掌握先进的施工技术和安全操作规程。
2.施工管理在隧洞施工过程中，我们将建立科学、严格的施工管理制度，确保施工进度和质量。
一、项目背景随着我国水电工程的快速发展，导流隧洞作为水利水电工程施工期临时性水工隧洞，在工程中的重要性日益凸显。
为确保导流隧洞的安全、高效施工，特制定本专项设计方案。
二、设计原则1. 安全第一：确保导流隧洞施工过程中的安全，防止发生安全事故。
2. 经济合理：在保证安全的前提下，尽量降低工程成本，提高经济效益。
3. 科学合理：采用先进的施工技术，确保导流隧洞施工质量。
4. 环保节能：遵循绿色施工理念，减少对环境的影响。
三、设计内容1. 工程概况导流隧洞位于某水电工程大坝右岸，全长X米，断面尺寸为X米×X米。
隧洞设计流量为X立方米/秒，最大流速为X米/秒。
2. 结构设计（1）洞身结构：采用圆形断面，混凝土衬砌，衬砌厚度根据地质条件和施工要求确定。
（2）进出口结构：进出口结构采用钢筋混凝土结构，设计需考虑地形、地质条件及施工安全。
（3）洞顶防护：洞顶采用锚杆、钢筋网、喷混凝土等支护措施，确保洞顶稳定。
3. 施工方案（1）施工顺序：按照先洞身、后进出口的原则进行施工。
（2）施工方法：采用钻爆法进行洞身开挖，进出口结构采用模板现浇法。
（3）支护措施：洞身开挖后，及时进行支护，包括锚杆、钢筋网、喷混凝土等。
4. 监控量测（1）洞身收敛：采用收敛计监测洞身收敛，确保洞身稳定。
（2）洞顶位移：采用水准仪监测洞顶位移，确保洞顶稳定。
（3）围岩应力：采用应力计监测围岩应力，为施工提供依据。
5. 环保措施（1）施工废水处理：采用沉淀池、过滤池等设施处理施工废水，达标排放。
（2）噪声控制：采用隔声墙、减振器等设施降低施工噪声。
（3）粉尘控制：采用喷雾降尘、洒水等设施控制粉尘。
四、设计结论本专项设计方案充分考虑了导流隧洞的施工安全、质量和环保要求，采用先进的施工技术，确保导流隧洞安全、高效施工。
在实际施工过程中，需根据现场实际情况对设计方案进行适当调整，确保工程顺利进行。
1.工程概述及说明1.1.工程概况河水电站工程导流隧洞工程位于市。
本枢纽工程以发电为主，兼顾航运、养殖等综合效益。
本工程规模属大（2）型，工程等别为二等。
主要由进水口进水塔、导流隧洞、出口段调压室、管理设施等建筑物组成。
大坝为一级建筑物，溢洪道、引水系统和电站厂房均为二级建筑物。
导流隧洞长1800m。
隧洞进出口段、进口段采用全断面钢筋混凝土衬砌，其余洞段对底板和侧墙采用钢筋混凝土薄衬。
放空洞利用导流隧洞采用可爆堵头技术改造而成。
1.2工程地质隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数f≈6～8。
总的看成洞条件一般，进口段地质条件较差，施工难度较大，加强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。
洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。
1.3交通条件工程对外交通目前以公路运输为主，届时可为本工程对外交通提供方便。
1.4施工供电条件由发包人引10 kV线路至施工现场，导流隧洞进出口附近各设置1变压器，变压器容量能满足施工用电要求。
1.5 合同项目和工程围1.5.1 工程施工的区域围承包人主要在施工征地围完成导流隧洞（堵头段和封堵闸门除外）、进水塔和调压室工程施工。
1.5.2实施、完成和维护的工程项目⑴导流隧洞工程，包括土石方明挖、隧洞洞挖、混凝土浇筑、埋件施工、砌体工程和部分土石方回填等；⑵放空洞工程，包括土石方明挖、混凝土衬砌施工等；⑶临时工程：承包人为完成承建的工程项目，负责修建与维护施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌和系统，还包括施工导流、场地排水、办公与生活营地营造、场地平整、场道路以及其他所有临建工程。
临时工程不包括10kV供电干线。
1.6施工组织设计原则、依据及具体容1.6.1 编制目的本《施工组织设计》是我单位对本工程的投标文件之一，它体现了我单位对本工程施工的总体构思和部署，是一部对工程质量、安全、工期计划、资源配置、总体布置以及文明施工等方面进行程序化管理的纲领性文件。

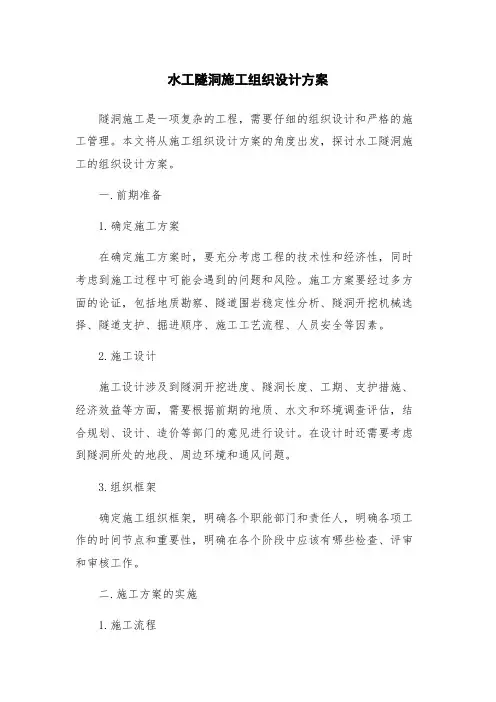

水工隧洞施工组织设计方案
隧洞施工是一项复杂的工程，需要仔细的组织设计和严格的施工管理。
本文将从施工组织设计方案的角度出发，探讨水工隧洞施工的组织设计方案。
一.前期准备
1.确定施工方案
在确定施工方案时，要充分考虑工程的技术性和经济性，同时考虑到施工过程中可能会遇到的问题和风险。
施工方案要经过多方面的论证，包括地质勘察、隧道围岩稳定性分析、隧洞开挖机械选择、隧道支护、掘进顺序、施工工艺流程、人员安全等因素。
2.施工设计
施工设计涉及到隧洞开挖进度、隧洞长度、工期、支护措施、经济效益等方面，需要根据前期的地质、水文和环境调查评估，结合规划、设计、造价等部门的意见进行设计。
在设计时还需要考虑到隧洞所处的地段、周边环境和通风问题。
3.组织框架
确定施工组织框架，明确各个职能部门和责任人，明确各项工作的时间节点和重要性，明确在各个阶段中应该有哪些检查、评审和审核工作。
二.施工方案的实施
1.施工流程。

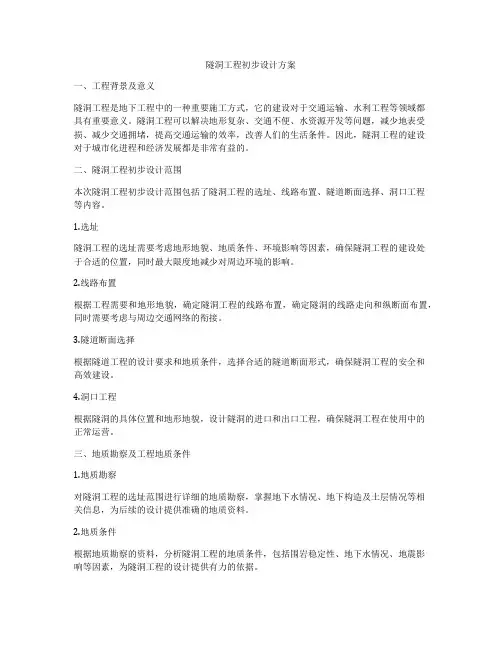

一、工程背景及意义隧洞工程是地下工程中的一种重要施工方式，它的建设对于交通运输、水利工程等领域都具有重要意义。
隧洞工程可以解决地形复杂、交通不便、水资源开发等问题，减少地表受损、减少交通拥堵，提高交通运输的效率，改善人们的生活条件。
因此，隧洞工程的建设对于城市化进程和经济发展都是非常有益的。
二、隧洞工程初步设计范围本次隧洞工程初步设计范围包括了隧洞工程的选址、线路布置、隧道断面选择、洞口工程等内容。
1.选址隧洞工程的选址需要考虑地形地貌、地质条件、环境影响等因素，确保隧洞工程的建设处于合适的位置，同时最大限度地减少对周边环境的影响。
2.线路布置根据工程需要和地形地貌，确定隧洞工程的线路布置，确定隧洞的线路走向和纵断面布置，同时需要考虑与周边交通网络的衔接。
3.隧道断面选择根据隧道工程的设计要求和地质条件，选择合适的隧道断面形式，确保隧洞工程的安全和高效建设。
4.洞口工程根据隧洞的具体位置和地形地貌，设计隧洞的进口和出口工程，确保隧洞工程在使用中的正常运营。
三、地质勘察及工程地质条件1.地质勘察对隧洞工程的选址范围进行详细的地质勘察，掌握地下水情况、地下构造及土层情况等相关信息，为后续的设计提供准确的地质资料。
2.地质条件根据地质勘察的资料，分析隧洞工程的地质条件，包括围岩稳定性、地下水情况、地震影响等因素，为隧洞工程的设计提供有力的依据。
1.隧道线路布置经过分析和比较，确定隧洞工程的线路布置，确保隧洞的线路走向和纵断面布置符合设计要求，并与周边交通网络衔接。
2.隧洞断面选择根据地质条件和设计要求，选择隧洞的断面形式，确保隧洞的安全和高效建设。
3.洞口工程设计根据隧洞的具体位置和地形地貌，设计隧洞的进口和出口工程，确保隧洞工程在使用中的正常运营。
4.结构设计针对隧洞的具体地质条件和使用要求，设计隧洞的支护结构、排水系统、通风系统等设施，确保隧洞的安全使用。
五、环境影响评价考虑隧洞工程建设对周边环境的影响，进行环境影响评价，制定相应的环境保护措施，保护周边环境的优良状态。
隧洞设计方法黑龙江农垦林业职业技术学院隧洞设计方法一、概述在水利枢纽中为满足泄洪、灌溉、发电等任务而设置的隧洞称为水工隧洞。
水工隧洞按洞内水流状态分为有压洞和无压洞。
一般隧洞可设成有压，也可设成无压，或设成前段有压而后段无压。
但在同一洞段内，应避免出现时而有压时而无压的明满流交替现象，以防止不利流态。
在设计水工隧洞时，应根据枢纽的规划任务，尽量一洞多用，以降低工程造价。
如导流洞与永久隧洞相结合，泄洪、排沙、放空隧洞的结合等。
二、水工隧洞的线路选择隧洞选线关系到工程造价、施工难易、工程进度、运行可靠性等。
影响因素多，如地质、地形、施工条件等。
因此，应综合考虑，进行技术比较后加以选定。
1.地质条件隧洞路线应选在地质构造简单、岩体完整坚硬的地区，尽量避开不利地质构造，尽量避开地下水位高、渗水严重地段，以减少隧洞衬砌上的外水压力。
洞线要与岩层、构造断裂面及主要软弱带走向有较大的交角。
在高地应力地区，洞线应与最大水平地应力方向尽量一致，以减少隧洞的侧向围岩压力。
隧洞应有足够的覆盖厚度，对于有压隧洞，当考虑弹性抗力时，围岩的最小覆盖厚度不小于3倍洞径。
根据以往工程经验，对于围岩坚硬完整无不利构造的岩体，有压隧洞的最小覆盖厚度不小于0.4H（H为压力水头），如不加衬砌，则应不小于1.0H。
在隧洞进、出口处，围岩厚度往往较薄，应根据地质、施工、结构等因素综合分析确定，一般情况下，进、出口顶部的岩体厚度不宜小于1倍的洞径或洞宽。
2.地形条件洞线应尽量短直，如因地形、地质、等原因需要转弯时，对于低流速的隧洞弯道曲率半径不应小于5倍洞径或洞宽，转弯转角不宜大于60°，弯道两端的直线段长度也不宜小于5倍的洞径或洞宽。
高流速的隧洞设弯道时，最好通过试验确定。
3.水流条件隧洞进口应力求水流顺畅，出口水流应与下游河道平顺衔接，与土石坝下游坝脚及其建筑物保持足够距离，防止出现冲刷。
4.施工条件洞线选择应考虑施工出渣通道及施工场地布置问题。
设置曲线时，其弯曲半径应考虑施工所要求的转弯半径。
对于长洞，应利用地形、地质条件布置施工支洞、斜洞、竖井。
以便进料、出渣和通风，改善施工条件，加快施工进度。
此外，洞线选择应满足总体布置和运行要求，避免对其它建筑物的干扰。
三、水工隧洞的布置隧洞的布置主要包括：进口段、出口段和洞身段。
1．进口段的形式和构造进口建筑物按其布置及结构形式，分为竖井式、塔式、岸塔式和斜坡式等，在工程中常根据地形、地质、施工等具体条件采用。
进口段的组成包括进水喇叭口、闸室、通气孔、平压管和渐变段等几部分。
（1）进水喇叭口 进水口是隧洞首部，其体形应与孔口水流流态相适应，避免产生不利的负压和空蚀破坏，同时还应尽量减小局部水头损失，以提高泄流能力。
隧洞进口常采用顶板和两侧边墙顺水流方向三向逐渐收缩的平底矩形断面，形成喇叭口状。
收缩曲线常采用四分之一椭圆曲线，椭圆方程为：12222=+by a x (1) 式中：a —椭圆长半轴，对于顶板曲线，约等于闸门处孔口高度H ，对于边墙曲线，约等于闸门处的孔口宽度B ；b —椭圆短半轴，顶板曲线可用H/3，边墙曲线约为（1/3～1/5）B 。
深式无压隧洞进水口是一短管型压力段，为了增加压力段压力，改善压力分布，常在进口段顶部设置倾斜压坡（图1）。
这种形式的压力进口段顶部曲线由椭圆曲线AB 、直线段BC 、及EF 组成。
通常BC 段稍缓于EF 段，压板长度L 应满足塔顶启闭机的布置和闸门检修的要求，可采用3～6米。
图1 进口段洞顶压坡布置（2 ）通气孔 当闸门部分开启时，孔口处的水流流速很大，门后的空气会被水流带走，形成负压区，引起空蚀破坏使闸门振动，危及工程的安全运行。
因此，对设在泄水隧洞进口或中部的闸门之后应设通气孔，通气孔在隧洞运用中，承担着补气、排气的双重任务，对改善流态、避免运行事故起着重要的作用。
通气孔进口必须与闸门启闭机室分开设置，以免充气或排气时，因风速太大，影响工作人员的安全。
通气孔在洞内出口应仅靠闸门的下游面，并尽量在洞顶，以保证在任何流态下都能充分通气。
通气孔管身应顺直，减少转弯突变，以减小阻力。
（3）平压管为了减小启门力，往往要求检修门在静水中开启。
为此，应设置平压管。
检修工作结束后，在开启检修门之前，先打开平压管的阀门，将水放进两道门之间，使检修门两侧的水压平衡，此时在静水中开启检修门，可大大减小启门力。
平压管的尺寸根据灌水时间、两道门间的灌水空间及后一道门漏水量来确定。
（4）拦污栅拦污栅是为防止水库中漂浮物进入隧洞而设置的。
泄水隧洞一般不设拦污栅。
需要拦截水库中较大浮沉物时，可在进口设置固定栅梁或粗拦污栅。
引水发电洞进口应设置较密的细栅，以防污物阻塞和破坏阀门及水轮机叶片。
（5）渐变段、闸室可参见重力坝的有关内容。
2．洞身段（1）洞身断面形式及尺寸无压洞多采用圆拱直墙形断面，由于顶部为圆拱形，适宜于承受垂直围岩压力，且施工时便于开挖和衬砌。
顶拱中心角一般在90°～180°之间。
如围岩条件较差还可用马蹄形断面。
当围岩条件差，而且又有较大的地下水压力时，可以考虑采用圆形断面。
有压隧洞由于内水压力较大，从水流及受力条件考虑，一般用圆形断面无压隧洞断面尺寸主要根据其泄流能力及洞内水面线确定。
对于表孔溢流式进口，泄流能力按堰流计算；对于深式进口，泄流能力可按管流计算。
洞内水面曲线用能量方程分段求出。
为保证洞内无压流状态，水面以上应有足够的净空。
当洞内流速大于15～20m/s时，应考虑高速水流引起的掺气和冲击波影响。
流速较低、通气良好的隧洞，要求净空不小于洞身断面面积的15%，其高度不小于40cm；流速较高的隧洞，在掺气升高的水面以上净空面积一般为洞身断面面积的15%～25%，冲击波波峰高不应超过城门洞形断面的直墙范围。
有压隧洞的断面尺寸应根据泄流能力及沿程压坡线确定。
有压隧洞的泄流能力按管流计算。
在隧洞出口应设有压坡段，以保证洞内水流始终处于有压状态，并要求洞顶有2m以上的压力余幅。
洞内流速越大，要求压力余幅越大，对于高流速的有压泄水隧洞，压力余幅可高达10m左右。
在确定隧洞断面尺寸时，应考虑到施工和检查维修等要求，圆形断面内径一般不小于1.8m，非圆形断面尺寸不小于1.5m×1.8m（宽×高）。
（2）洞身衬砌隧洞衬砌主要可分为以下几种类型：平整衬砌、单层衬砌、喷锚衬砌、组合式衬砌、预应力衬砌等。
洞身衬砌类型的选择，应根据隧洞的任务、地质条件、断面尺寸、受力状态、施工方法及运行条件等因素，通过综合分析技术经济比较后确定。
在混凝土及钢筋混凝土衬砌中，一般设有施工缝和永久横向变形缝。
隧洞在穿过断层、软弱破碎带以及和竖井交接处，或其它可能产生较大的相对变位时，衬砌需要加厚应设置横向变形缝。
围岩地质条件比较均一的洞身段只设施工缝。
根据浇筑能力和温度收缩等因素确定沿洞线的分段长度，一般采用6～12m，底拱和边拱、顶拱的环向缝不得错开。
隧洞灌浆分为回填灌浆和固结灌浆两种。
隧洞应设置排水设备以降低作用在衬砌外壁上的外水压力。
对于无压隧洞衬砌，当地下水位较高时，外水压力为衬砌的主要荷载，对衬砌结构应力影响很大。
为此，可在洞底设纵向排水管通向下游，或在洞内水面线以上，通过衬砌设置排水孔，将地下水直接引入洞内（图2）。
排水孔间距、排距以及孔深一般为2～4m。
图2 无压隧洞排水布置对有压圆形隧洞，外水压力一般不起控制作用，可不设置排水设备。
当外水位很高，外水压力很大，可在衬砌底部外侧设纵向排水管，通至下游，纵向排水管由无砂混凝土管或多孔缸瓦管做成。
必要时，可沿洞轴线每隔6～8m，设一道环向排水槽，可用砾石铺筑，将渗水汇入纵向排水管（图3）。
图3 有压隧洞排水布置3．出口段及消能设施有压隧洞的出口常设有工作闸门及启闭机室，闸门前有渐变段，出口之后即为消能设施。
无压隧洞出口仅设有门框，其作用是防止洞脸及其以上岩石崩塌，并与扩散消能设施的两侧边墙相衔接。
泄水隧洞出口宽度小，单宽流量大，能量集中，所以常在出口处设置扩散段，使水流扩散，减小单宽流量，然后再以适当形式消能。
泄水隧洞的消能方式大多采用挑流消能，其次是底流消能。
近年来国内也在研究和采用新的消能方式：如窄缝挑流消能和洞内突扩消能等。
四、水力计算的内容水工隧洞水力计算的内容，一般有：泄流能力计算、水头损失计算、绘制压坡线（有压流）、水面线的计算（无压流）。
1、泄流能力水工隧洞泄流能力计算，分有压流和无压流两种情况。
实际工程中，多半是根据用途先拟定隧洞设置高程及洞身断面和孔口尺寸，然后通过计算校核其泄流量。
若不满足要求，再修改断面或变更高程，重新计算流量，如此反复计算比较，直至满意为止。
（1）有压流的泄流能力有压流的泄流能力按公式（1）计算：02gH A Q μ= (1)式中Q ——泄流量；μ——流量系数；A ——隧洞出口断面面积；g ——重力加速度。
g H H 2200υ+=式中 H ——出口孔口静水头；g220υ——隧洞进口上游行近流速水头。
流量系数μ随出流条件不同而略有差异，自由出流和淹没出流分别按公式（2）和公式（3）计算：∑∑⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+=222211i j i j j j A A R C gl A A ζμ (2) ∑∑⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=2222221i I I i J j A A R C gl A A A A ζμ (3)式中 A ——隧洞出口断面面积；A 2——隧洞出口下游渠道过水断面面积；ζj ——局部水头损失系数；A j ——与ζj 相应流速之断面面积；L i 、A i 、R i 、C i ——某均匀洞段之长度、面积、水力半径和谢才系数。
上述泄流能力计算公工适用于有压泄水隧洞，对发电的有压引水隧洞，其过流能力决定于机组设计流量，即流量为已知，要求确定洞径。
（2）无压流的泄流能力无压泄水隧洞的洞身底坡常大于临界坡度，洞内水流呈急流状态，其泄流能力不受洞长影响，而受进口控制，若进口为深孔有压短管，仍可按公式(2)和公式(3)计算，而忽略其沿程水头损失（根号中的最后一项）。
表孔堰流进口的斜井式无压隧洞，其泄流能力由堰流公式计算：2/302H g mB Q ε= (4) 式中 ε——侧收缩系数；m ——流量系数；B ——堰顶宽度（m ）；H 0——包括行近流速水头g 220υ的堰顶水头。
流量系数和侧收缩系数与堰型有关。
为保证曲线堰面与斜井底板有准确的切点，使过水表面平整，建议采用WES 标准剖面堰型，其曲线方程和有关计算参数可参见武汉水利电力学院编的《水力计算手册》。
隧洞的水头损失包括沿程水头损失和局部水头损失，其计算方法可参见武汉水利电力学院编的《水力计算手册》。
2、绘制压坡线连接隧洞沿程测压管水头，即得有压隧洞的压坡线。
