小导管注浆量计算

小导管注浆量计算是在注浆施工中常用的一种方法，用于确定注浆所需的注浆剂（如水泥浆、聚合物、膨润土等）的数量。它是根据注浆工程的具体情况来计算得出的，可以帮助工程师或施工人员准确控制注浆量，确保施工效果的质量和稳定性。

1.根据注浆设备的要求和注浆的目的，确定注浆剂的混合比例。注浆剂的混合比例通常是根据注浆材料的特性和所需注浆效果来确定的。例如，如果需要修复地下水源的渗漏问题，可以选择使用聚合物作为注浆剂，并按照一定比例与水混合。

2.确定注浆剂的密度和注浆区域的体积。密度是指注浆剂的质量与其体积之比。注浆区域的体积可以通过测量注浆点的直径和长度来计算得出，或者通过地质勘察等手段来确定。

3.计算注浆剂的总质量和总体积。注浆剂的总质量等于密度乘以注浆区域的体积。注浆剂的总体积等于注浆剂的总质量除以注浆剂的密度。

4.根据注浆剂的混合比例，计算每种注浆材料的需要量。例如，如果注浆剂的混合比例是聚合物与水的体积比为1:3，注浆剂的总体积为100立方米，就可以计算出聚合物的体积为100除以(1+3)等于25立方米，水的体积为100除以(1+3)乘以3等于75立方米。

5.根据每种注浆材料的质量和体积，确定所需的材料量。一般情况下，注浆材料的供应商会提供每种材料的密度和体积换算关系，可以根据这些数据来计算所需的材料量。 6.检查计算结果的合理性和准确性。计算完成后，需要对计算结果进行检查，确保计算的正确性和合理性。可以通过反复计算和交叉验证的方法来确保结果的准确性。

小导管注浆量的计算对于注浆施工的质量和效果至关重要。准确计算注浆剂的需要量可以避免注浆过多或过少的问题，确保注浆效果的稳定和可靠。因此，在施工过程中，需要仔细计算每种注浆材料的需要量，并充分考虑注浆区域的特性和施工环境的条件，以确保计算结果的准确性和可靠性。同时，需要及时调整和控制注浆设备的工作状态，确保注浆剂能够顺利注入注浆区域，以达到预定的工程目标。

总之，小导管注浆量计算是注浆施工中必不可少的一项工作，它可以帮助工程师或施工人员准确控制注浆量，确保施工效果的质量和稳定性。同时，它也是注浆施工的技术要求之一，需要施工人员具备一定的计算能力和实践经验。通过合理计算注浆剂的需要量，并充分利用注浆设备的功能，可以提高注浆施工的效率和质量，减少资源的浪费和人力的投入。

合集下载

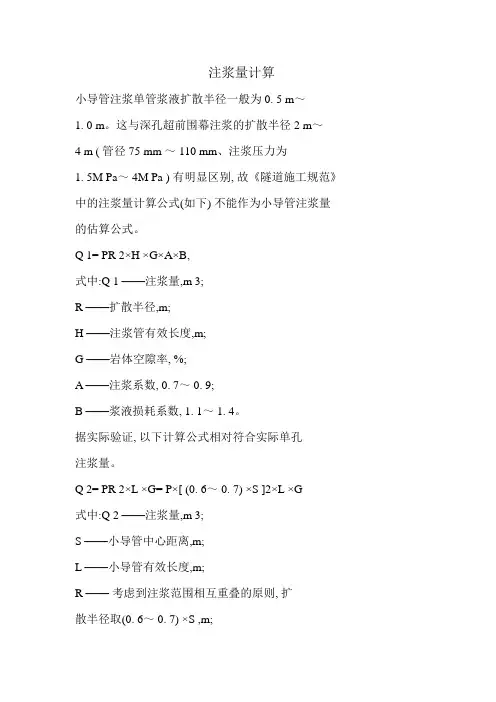

注浆量计算

注浆量计算

注浆量计算

小导管注浆单管浆液扩散半径一般为0. 5 m～

1. 0 m。这与深孔超前围幕注浆的扩散半径2 m～

4 m ( 管径75 mm ～ 110 mm、注浆压力为

1. 5M Pa～ 4M Pa ) 有明显区别, 故《隧道施工规范》

中的注浆量计算公式(如下) 不能作为小导管注浆量

的估算公式。

Q 1= PR 2×H ×G×A×B,

式中:Q 1 ——注浆量,m 3;

R ——扩散半径,m;

H ——注浆管有效长度,m;

G ——岩体空隙率, %;

A ——注浆系数, 0. 7～ 0. 9;

B ——浆液损耗系数, 1. 1～ 1. 4。

据实际验证, 以下计算公式相对符合实际单孔

注浆量。

Q 2= PR 2×L ×G= P×[ (0. 6～ 0. 7) ×S ]2×L ×G

式中:Q 2 ——注浆量,m 3;

S ——小导管中心距离,m;

L ——小导管有效长度,m;

R —— 考虑到注浆范围相互重叠的原则, 扩

散半径取(0. 6～ 0. 7) ×S ,m; G —— 岩体空隙率, %; 类3 %～ 5 % , À

类硬岩3 %～ 5 % , Ã 类硬岩2 %～

3 % , 软岩1 %～ 2 %。

实际施工中因钻孔偏差或钻眼内的地质原因,

注浆液窜浆或跑浆经常出现, 每个注浆管内的注浆

量很不均匀, 因此理论单眼注浆量尚不能作为单孔

注浆的一个控制指标, 应以整排小导管的理论推算

总量作为控制指标。故按整排小导管上下各0. 5 m

～ 1 m 范围的岩土体内均已注浆填充考虑, 应以下

列公式估算注浆总量。

Q 3= (P×Hˆ360) ×[ (R + t) 2- (R - t) 2 ]×G×L ,

式中:Q 3 ——注浆量,m 3;

H ——拱部小导管布设范围相对于圆心的角

度;

R ——小导管位置相对于圆心的半径;

注浆量计算 2

注浆量计算 2

水泥浆密度

2009-07-17 12:37

每方水泥用量=1000*(1-空隙率)/(1/水泥表观密度+水灰比)水泥浆比重=每方水泥用量*(1+水灰比)/1000

如空隙率取2%，

则:水泥浆比重=*(1+水灰比)/(1/水泥表观密度+水灰比)，

若不考虑孔隙率，表关密度取3，

则可求水泥浆密度和水灰比的关系：水泥浆密度=(1+水灰比)/(1/3+水灰比)。

经推导，还可得：

水泥质量/3+水质量=水泥浆体积，单位是升

水灰比为计算水泥用量，水的比重为1，水泥的比重为3，用如下公式可算出每L浆液的含灰量，1/+1/3)=L，1立方水泥浆含水泥量就是1364kg，含水量就是1364×=546kg。不同水灰比代在那就可以了。

每立方米水泥浆（水灰比）中水泥用量如何计算

水的比重为1，水泥的比重为3，用如下公式可算出每L浆液的含灰量，1/+1/3)=L，1立方水泥浆含水泥量就是1364kg，其他水灰比也可用这个公式，什么水灰比代在那就可以了,很方便.

普通水泥，纯水泥灰，没有沙子。

2：1的泥浆，单位含水泥量为，1立方米水泥浆中，水泥的重量为431kg.水泥比重按计算。计算方法为1/（2+1/）=,1立方米水泥量：*1000=431kg

一方水灰比为1:1(重量比)水泥浆液中水泥重量如何计算

1:1的水泥浆液,首先要算出他的密度,再倒数一下就可以了!1吨水体积是1方,而1吨水泥的体积是1000/3100=方,所以水泥浆液的密度是2000/(1+=1512公斤/立方,故1方水泥浆液中水泥的重量为1512/2=756公斤

小导管注浆量计算方法

小导管注浆量计算方法

小导管注浆量计算方法

导管注浆量计算方法是在油田开展控制井进一步注水、封堵等工作之前进行的一项基础工作。通过对井身尺寸、井眼环空尺寸、注浆材料性质等因素的计算和分析，可以确定注浆量的合理范围，从而确保工作的效果和安全。

导管注浆量计算方法主要包括以下几个方面：

1.井身尺寸计算：首先需要测量井身的外径和壁厚，以及井眼环空的内径和导管的外径。根据这些尺寸数据，可以计算出井眼与导管之间的间隙，这个间隙即注浆量。

2.注浆材料性质计算：注浆材料的物理和化学性质会对注浆量的计算产生影响。需要计算注浆材料的粘度、密度、流变性等参数，确定注浆的稠度和体积。

3.安全因素考虑：在确定注浆量的同时，还需要考虑到安全因素。即避免注浆量过大导致井口承压过大，或者注浆压力加大使导管失稳。因此，在计算注浆量时需要根据井的实际情况和工作条件，合理确定注浆量范围。

4.注浆工具和设备选择：选择适当的注浆工具和设备也是计算注浆量的必要步骤。需要根据井身尺寸和注浆材料性质，选择合适的注浆工具和设备，以确保注浆的顺利进行。

5.现场监测和调整：在实际施工过程中，需要进行现场监测和调整，根据沉降和压力的变化等指标，及时调整注浆量，以达到最佳效果。

总之，导管注浆量计算方法是一项复杂的工程计算，需要考虑到多个因素的综合作用。在实际操作中，需要根据实际情况和工作要求，进行合理的计算和调整，以确保施工的效果和安全。这样可以有效地防止井身承压、导管失稳等问题的发生，提高工作的质量和效率。

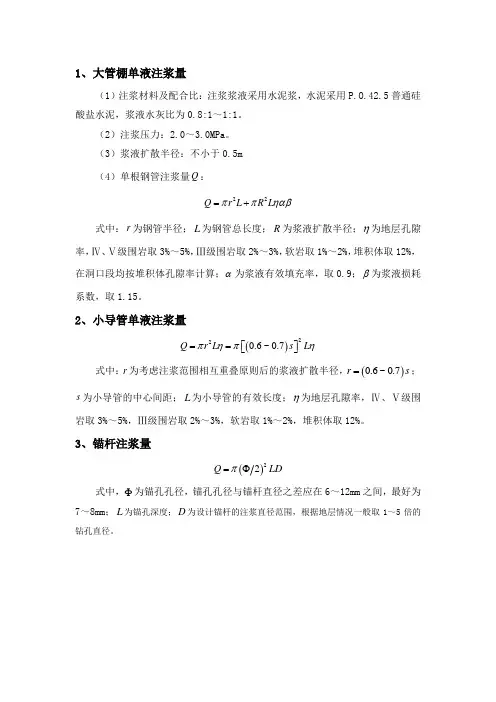

大管棚、小导管、锚杆注浆量计算公式

大管棚、小导管、锚杆注浆量计算公式

1、大管棚单液注浆量

（1）注浆材料及配合比：注浆浆液采用水泥浆，水泥采用P.O.42.5普通硅酸盐水泥，浆液水灰比为0.8:1～1:1。

（2）注浆压力：2.0～3.0MPa。

（3）浆液扩散半径：不小于0.5m

（4）单根钢管注浆量Q：

22QrLRL

式中：r为钢管半径；L为钢管总长度；R为浆液扩散半径；为地层孔隙率，Ⅳ、Ⅴ级围岩取3%～5%，Ⅲ级围岩取2%～3%，软岩取1%～2%，堆积体取12%，在洞口段均按堆积体孔隙率计算；为浆液有效填充率，取0.9；为浆液损耗系数，取1.15。

2、小导管单液注浆量

220.6~0.7QrLsL

式中：r为考虑注浆范围相互重叠原则后的浆液扩散半径，0.6~0.7rs；s为小导管的中心间距；L为小导管的有效长度；为地层孔隙率，Ⅳ、Ⅴ级围岩取3%～5%，Ⅲ级围岩取2%～3%，软岩取1%～2%，堆积体取12%。

3、锚杆注浆量

22QLD

式中，为锚孔孔径，锚孔孔径与锚杆直径之差应在6～12mm之间，最好为7～8mm；L为锚孔深度；D为设计锚杆的注浆直径范围，根据地层情况一般取1～5倍的钻孔直径。
