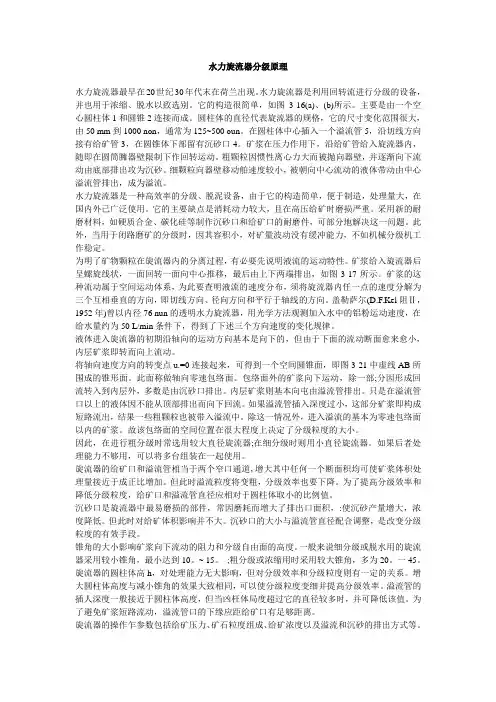

水力旋流器的工作原理

水力旋流器分级原理

水力旋流器最早在20世纪30年代末在荷兰出现。水力旋流器是利用回转流进行分级的设备，并也用于浓缩、脱水以致选别。它的构造很简单，如图3-16(a)、(b)所示。主要是由一个空心圆柱体1和圆锥2连接而成。圆柱体的直径代表旋流器的规格，它的尺寸变化范围很大，由50 mm到1000 non，通常为125~500 oun。在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒臃器壁限制下作回转运动。粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出攻为沉砂。细颗粒向器壁移动舶速度较小，被朝向中心流动的液体带动由中心溢流管排出，成为溢流。

水力旋流器是一种高效率的分级、脱泥设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用。它的主要缺点是消耗动力较大，且在高压给矿时磨损严重。采用新的耐磨材料，如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件，可部分地解决这一问题。此外，当用于闭路磨矿的分级时，因其容积小，对矿量波动没有缓冲能力，不如机械分级机工作稳定。

为明了矿物颗粒在旋流器内的分离过程，有必要先说明液流的运动特性。矿浆给入旋流器后呈螺旋线状，一面回转一面向中心推移，最后由上下两端排出，如图3-17所示。矿浆的这种流动属于空间运动体系，为此要查明液流的速度分布，须将旋流器内任一点的速度分解为三个互相垂直的方向，即切线方向、径向方向和平行于轴线的方向。盖勒萨尔(D.F.Kel阻Ⅱ，1952年)曾以内径76 nun的透明水力旋流器，用光学方法观测加入水中的铝粉运动速度，在给水量约为50 L/min条件下，得到了下述三个方向速度的变化规律。

液体进入旋流器的初期沿轴向的运动方向基本是向下的，但由于下面的流动断面愈来愈小，内层矿浆即转而向上流动。

将轴向速度方向的转变点u.=0连接起来，可得到一个空间圆锥面，即图3-21中虚线AB所围成的锥形面。此面称做轴向零速包络面。包络面外的矿浆向下运动，除一部;分因形成回流转入到内层外，多数是由沉砂口排出。内层矿浆则基本向屯由溢流管排出。只是在溢流管口以上的液体因不能从顶部排出而向下回流。如果溢流管插入深度过小，这部分矿浆即构成短路流出，结果一些粗颗粒也被带入溢流中。除这一情况外，进入溢流的基本为零速包络面以内的矿浆。故该包络面的空间位置在很大程度上决定了分级粒度的大小。

水力旋流器的主要技术参数

发布时间： 2010-12-4 16:47:56 中国废旧物资网

用途：

该机器广泛用于黑色，有色金属选矿厂、化工、制药陶瓷等行业；作为分级、脱泥、浓缩、脱水作业。单位面积处理量大，占地面积小，基建费用低，分级效率高。

水力旋流器的主要技术参数

直径

（mm） 给矿口

（fmm） 溢流口

（fmm） 沉流口 锥度 锥体

（mm） 圆筒高度

（mm） 溢流带深度

（mm） 处理量

（m3/h）

100 30×5 14

11 20 275 60 1.5-9 30×7 18

30×10 26

125 25×10 50 15-30 20 225 110 2.4-15

150 40×8 20

15 20 326 100 4.8-54 40×10 30

40×12 40

250 50×20 125 35 20 595 170 6.5-61.2

300 75 125 50 20 800 200 20

- 1 - 旋流器原理

旋流器作为流体动力学中重要的研究主题，它是一种流体动力学复杂系统中物理效应的重要组成部分，具有重要的工程应用价值。理解旋流器的基本原理，对于流体力学中的运动实验，流体动力学分析以及各种流体系统的应用都至关重要。

旋流器的学习主要从认识、研究和分析三个方面加以探讨。从认识的角度来说，旋流器包括什么，它的本质是什么，它是如何运作的？从研究的角度来看，它在不同条件下的变化情况如何？从分析的角度来看，它可以用来处理怎样的问题？

首先，从认识的角度来讲，旋流器是一种三维旋转流动体，它由流体和许多旋转体组成。流体可以是气体、液体或其他物质，它们以螺旋形运动在旋流器内部运行，形成一个壳体形的空间，这种形式的流体成为旋流。旋流器内的旋转体有许多种类，比如定向、斜轴、旋转叶片，它们的扭力可以作用在流体上，使流体形成旋转运动，形成一个闭合的空间。旋流器由外壳、旋转体这两个部分构成，形成一个受其作用的三维空间，输出旋流。

其次，从研究的角度来说，在不同的条件下，旋流器的变化是不同的。首先，在电机的驱动下，旋转体会逐渐提高转速，从而使流体产生螺旋运动，形成旋流。其次，当旋转体的转速和轴的倾角发生变化时，会改变流体的运动方式。当旋转体的转速提高时，流体的旋转方向就会发生变化，从而引起流体受力方向和旋流强度的改变。当轴的倾角发生变化时，流体在轴上的动力学性质也会发生变化，从而影 - 2 - 响到旋流器的性能。

最后，从分析的角度来看，旋流器可以用来解决各种流体力学问题。在轴承设计中，旋流器用来改变流体的运动方向，从而减少对轴承的受力；在涡轮系统的设计中，旋流器可以用来改变流体的动量，从而减少系统的损耗；在喷气发动机的设计中，旋流器可以用来减少发动机的排放，提高发动机的效率；在液体冷却系统的设计中，可以用旋流器来调节流量，从而获得合理的冷却效果；在重力式空调系统的设计中，旋流器可以用来改变冷却气流的方向，从而有效调节空调系统内的温度。

水力旋流器的原理

水力旋流器是一种利用液体旋转流动的力学原理来分离物质的设备，其工作原理如下：

1. 水进入旋流器：水力旋流器由一个入口管和一个漩涡室组成。水通过入口管进入旋流器，并在漩涡室中形成旋转流动。

2. 旋转流动的效应：由于旋转流动的效应，水中的砂、泥、小颗粒等较重的固体物质会被甩向旋流器的外壁，形成一个旋流区域。

3. 固体物质分离：旋流器内部的压力梯度使得固体物质靠近旋流器的外壁而趋于静止，而较轻的液体则在旋流器内部形成中心旋涡。

4. 固体物质排出：固体物质在旋流器的外壁上沉积，逐渐形成一个下沉区域。随着固体物质的积累，它们会自然下滑到旋流器的底部，并通过排泥口排出旋流器。

5. 液体的排出：轻质液体一般位于旋流器的中心部位，在旋转的过程中形成一个中心涡流。中心涡流会将轻质液体推向旋流器的出口，最后通过出口管排出旋流器。

总结起来，水力旋流器通过液体旋转流动的效应，利用固体物质的重力和离心力的差异，将固体和液体分离并分别排出。这种原理使得水力旋流器在液体固液分离、固液分级、固液分类以及溶解气体的除去等方面具有较高的效率和应用价值。
