水力旋流器工作原理

水力旋流器分级原理

水力旋流器最早在20世纪30年代末在荷兰出现。水力旋流器是利用回转流进行分级的设备，并也用于浓缩、脱水以致选别。它的构造很简单，如图3-16(a)、(b)所示。主要是由一个空心圆柱体1和圆锥2连接而成。圆柱体的直径代表旋流器的规格，它的尺寸变化范围很大，由50 mm到1000 non，通常为125~500 oun。在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒臃器壁限制下作回转运动。粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出攻为沉砂。细颗粒向器壁移动舶速度较小，被朝向中心流动的液体带动由中心溢流管排出，成为溢流。

水力旋流器是一种高效率的分级、脱泥设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用。它的主要缺点是消耗动力较大，且在高压给矿时磨损严重。采用新的耐磨材料，如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件，可部分地解决这一问题。此外，当用于闭路磨矿的分级时，因其容积小，对矿量波动没有缓冲能力，不如机械分级机工作稳定。

为明了矿物颗粒在旋流器内的分离过程，有必要先说明液流的运动特性。矿浆给入旋流器后呈螺旋线状，一面回转一面向中心推移，最后由上下两端排出，如图3-17所示。矿浆的这种流动属于空间运动体系，为此要查明液流的速度分布，须将旋流器内任一点的速度分解为三个互相垂直的方向，即切线方向、径向方向和平行于轴线的方向。盖勒萨尔(D.F.Kel阻Ⅱ，1952年)曾以内径76 nun的透明水力旋流器，用光学方法观测加入水中的铝粉运动速度，在给水量约为50 L/min条件下，得到了下述三个方向速度的变化规律。

液体进入旋流器的初期沿轴向的运动方向基本是向下的，但由于下面的流动断面愈来愈小，内层矿浆即转而向上流动。

将轴向速度方向的转变点u.=0连接起来，可得到一个空间圆锥面，即图3-21中虚线AB所围成的锥形面。此面称做轴向零速包络面。包络面外的矿浆向下运动，除一部;分因形成回流转入到内层外，多数是由沉砂口排出。内层矿浆则基本向屯由溢流管排出。只是在溢流管口以上的液体因不能从顶部排出而向下回流。如果溢流管插入深度过小，这部分矿浆即构成短路流出，结果一些粗颗粒也被带入溢流中。除这一情况外，进入溢流的基本为零速包络面以内的矿浆。故该包络面的空间位置在很大程度上决定了分级粒度的大小。

- 1 - 旋流器原理

旋流器作为流体动力学中重要的研究主题，它是一种流体动力学复杂系统中物理效应的重要组成部分，具有重要的工程应用价值。理解旋流器的基本原理，对于流体力学中的运动实验，流体动力学分析以及各种流体系统的应用都至关重要。

旋流器的学习主要从认识、研究和分析三个方面加以探讨。从认识的角度来说，旋流器包括什么，它的本质是什么，它是如何运作的？从研究的角度来看，它在不同条件下的变化情况如何？从分析的角度来看，它可以用来处理怎样的问题？

首先，从认识的角度来讲，旋流器是一种三维旋转流动体，它由流体和许多旋转体组成。流体可以是气体、液体或其他物质，它们以螺旋形运动在旋流器内部运行，形成一个壳体形的空间，这种形式的流体成为旋流。旋流器内的旋转体有许多种类，比如定向、斜轴、旋转叶片，它们的扭力可以作用在流体上，使流体形成旋转运动，形成一个闭合的空间。旋流器由外壳、旋转体这两个部分构成，形成一个受其作用的三维空间，输出旋流。

其次，从研究的角度来说，在不同的条件下，旋流器的变化是不同的。首先，在电机的驱动下，旋转体会逐渐提高转速，从而使流体产生螺旋运动，形成旋流。其次，当旋转体的转速和轴的倾角发生变化时，会改变流体的运动方式。当旋转体的转速提高时，流体的旋转方向就会发生变化，从而引起流体受力方向和旋流强度的改变。当轴的倾角发生变化时，流体在轴上的动力学性质也会发生变化，从而影 - 2 - 响到旋流器的性能。

最后，从分析的角度来看，旋流器可以用来解决各种流体力学问题。在轴承设计中，旋流器用来改变流体的运动方向，从而减少对轴承的受力；在涡轮系统的设计中，旋流器可以用来改变流体的动量，从而减少系统的损耗；在喷气发动机的设计中，旋流器可以用来减少发动机的排放，提高发动机的效率；在液体冷却系统的设计中，可以用旋流器来调节流量，从而获得合理的冷却效果；在重力式空调系统的设计中，旋流器可以用来改变冷却气流的方向，从而有效调节空调系统内的温度。

水力旋流器工作原理

1.旋流作用原理：

水力旋流器内部包含了一个圆筒形的旋流腔和一个旋流进口。当水通过旋流进口进入旋流腔时，强烈的旋流力使水形成一个旋转的涡流，同时也使悬浮在水中的固体颗粒产生向外的离心力。由于固体颗粒的质量较大，离心力使得它们向腔壁靠拢，并形成一个向下的旋转下沉流。而水由于控制了旋流出口的大小，使得其在离心力作用下形成一个旋流上升流，并由旋流出口排出旋流器。

2.分离效果原理：

在旋流过程中，由于离心力的作用，具有不同密度的固体颗粒和水会在旋流器内产生分离。根据物理学原理，不同密度的颗粒在离心力的作用下会分别向腔壁靠拢或向中心部分聚集，从而实现固液分离。

当水通过旋流进口进入旋流器后，旋流器内形成一个高速旋转的旋流区。由于固体颗粒的质量较大，离心力使得它们向腔壁靠拢并下沉，形成了一个密度较大的底部沉渣。而相对较轻的水则在旋流区的中心部分上升，形成了一个密度较小的上升流，经过旋流出口排出旋流器。

在旋流器内，固体颗粒与水之间的分离过程也受到一些影响因素的影响，包括颗粒尺寸、密度差异、旋流器的设计参数等。一般来说，较大的颗粒和密度差异大的颗粒更容易被分离出来。此外，旋流器的结构参数，如旋流腔直径、进出口尺寸等，也会影响到旋流器的分离效果。因此，在设计旋流器时需要对具体的固体-液体体系进行实验和计算，以获得最佳的分离效果。 总之，水力旋流器通过旋流的作用，利用固体颗粒和水之间的密度差异，在旋流器内实现了固液分离的过程。它广泛应用于颗粒物的分离和净化，例如处理废水、清洁石油井水等工业和环境领域。

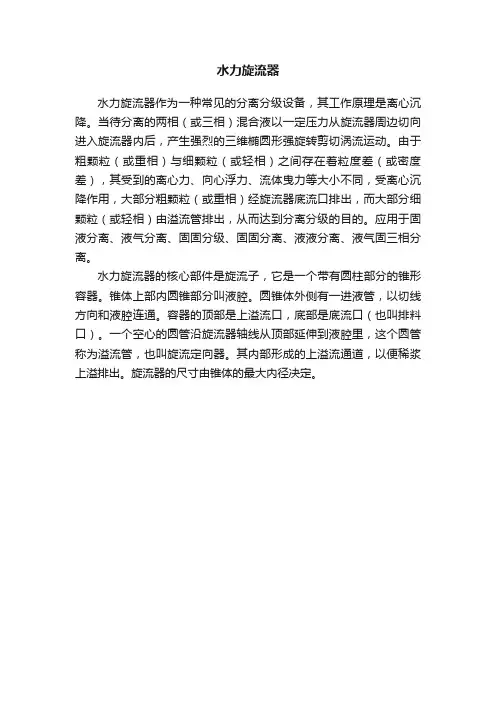

水力旋流器

水力旋流器作为一种常见的分离分级设备，其工作原理是离心沉降。当待分离的两相（或三相）混合液以一定压力从旋流器周边切向进入旋流器内后，产生强烈的三维椭圆形强旋转剪切涡流运动。由于粗颗粒（或重相）与细颗粒（或轻相）之间存在着粒度差（或密度差），其受到的离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒（或重相）经旋流器底流口排出，而大部分细颗粒（或轻相）由溢流管排出，从而达到分离分级的目的。应用于固液分离、液气分离、固固分级、固固分离、液液分离、液气固三相分离。

水力旋流器的核心部件是旋流子，它是一个带有圆柱部分的锥形容器。锥体上部内圆锥部分叫液腔。圆锥体外侧有一进液管，以切线方向和液腔连通。容器的顶部是上溢流口，底部是底流口（也叫排料口）。一个空心的圆管沿旋流器轴线从顶部延伸到液腔里，这个圆管称为溢流管，也叫旋流定向器。其内部形成的上溢流通道，以便稀浆上溢排出。旋流器的尺寸由锥体的最大内径决定。
