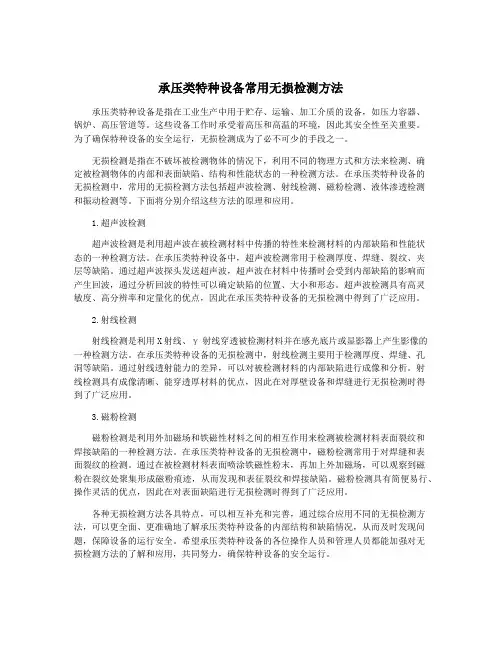

承压类特种设备常用无损检测方法承压类特种设备是指在工业生产中用于贮存、运输、加工介质的设备,如压力容器、锅炉、高压管道等。
这些设备工作时承受着高压和高温的环境,因此其安全性至关重要。
为了确保特种设备的安全运行,无损检测成为了必不可少的手段之一。
无损检测是指在不破坏被检测物体的情况下,利用不同的物理方式和方法来检测、确定被检测物体的内部和表面缺陷、结构和性能状态的一种检测方法。
在承压类特种设备的无损检测中,常用的无损检测方法包括超声波检测、射线检测、磁粉检测、液体渗透检测和振动检测等。
下面将分别介绍这些方法的原理和应用。
1.超声波检测超声波检测是利用超声波在被检测材料中传播的特性来检测材料的内部缺陷和性能状态的一种检测方法。
在承压类特种设备中,超声波检测常用于检测厚度、焊缝、裂纹、夹层等缺陷。
通过超声波探头发送超声波,超声波在材料中传播时会受到内部缺陷的影响而产生回波,通过分析回波的特性可以确定缺陷的位置、大小和形态。
超声波检测具有高灵敏度、高分辨率和定量化的优点,因此在承压类特种设备的无损检测中得到了广泛应用。
2.射线检测射线检测是利用X射线、γ射线穿透被检测材料并在感光底片或显影器上产生影像的一种检测方法。
在承压类特种设备的无损检测中,射线检测主要用于检测厚度、焊缝、孔洞等缺陷。
通过射线透射能力的差异,可以对被检测材料的内部缺陷进行成像和分析。
射线检测具有成像清晰、能穿透厚材料的优点,因此在对厚壁设备和焊缝进行无损检测时得到了广泛应用。
3.磁粉检测磁粉检测是利用外加磁场和铁磁性材料之间的相互作用来检测被检测材料表面裂纹和焊接缺陷的一种检测方法。
在承压类特种设备的无损检测中,磁粉检测常用于对焊缝和表面裂纹的检测。
通过在被检测材料表面喷涂铁磁性粉末,再加上外加磁场,可以观察到磁粉在裂纹处聚集形成磁粉痕迹,从而发现和表征裂纹和焊接缺陷。
磁粉检测具有简便易行、操作灵活的优点,因此在对表面缺陷进行无损检测时得到了广泛应用。
磁粉检测技术的特点及其在压力容器检验中的应用磁粉检测技术(Magnetic Particle Testing,MPT)是一种常用的无损检测方法,适用于各种金属制品的表面和内部缺陷检测。
其原理是利用磁粉在磁场中的磁性成分,通过吸引和集聚在缺陷表面来显示缺陷的位置和形状。
磁粉检测技术具有以下几个特点:灵敏度高、操作简便、不需接触被检测物、对缺陷的检出率高等。
在压力容器检验中,磁粉检测技术被广泛应用,能够有效地发现并识别压力容器中的各类表面和内部缺陷,保障压力容器的使用安全。
磁粉检测技术的特点之一是灵敏度高。
磁粉检测技术能够检测出微小的表面和内部缺陷,对于大小不一的裂纹、孔洞、夹杂等缺陷都有很好的灵敏性。
这一特点使得磁粉检测技术在压力容器检验中可以及时有效地发现潜在的危险,减少了事故发生的可能性。
磁粉检测技术的操作简便。
相比于其他无损检测方法,磁粉检测技术的操作流程简单、易学易用,无需专业的技能和复杂的设备。
这使得磁粉检测技术可以被广泛应用于压力容器检验中,为压力容器的安全管理提供了便利。
磁粉检测技术不需接触被检测物。
在磁粉检测过程中,被检测物表面只需涂上一层磁粉,然后施加外加磁场,待磁粉吸引和集聚在缺陷表面形成磁粉痕迹后即可进行观察和分析。
这一特点使得磁粉检测技术适用于形状复杂和表面处理困难的压力容器,同时避免了直接接触被检测物可能造成的损坏。
在压力容器检验中,磁粉检测技术被广泛应用,主要包括以下几个方面:磁粉检测技术用于压力容器的制造过程中。
在压力容器的制造过程中,为了保证其质量和使用安全性,需要进行各种无损检测。
磁粉检测技术可以有效地发现和识别各类制造过程中可能出现的裂纹、夹杂、气孔等缺陷,保证压力容器的质量。
磁粉检测技术用于压力容器的安全检验。
在压力容器的使用过程中,由于受到介质的作用、温度变化等因素,可能会产生各种缺陷,例如应力腐蚀裂纹、疲劳裂纹等。
通过定期进行磁粉检测,可以及时发现和处理这些缺陷,保障压力容器的使用安全。
磁粉检测的原理及应用一、原理介绍磁粉检测是一种非破坏性检测方法,通过施加磁场和应用磁粉颗粒来检测材料表面和近表面的表面裂纹、缺陷或异质性。
它基于磁力线在受磁性材料中的分布和漏磁现象来实现缺陷的检测。
具体原理如下: 1. 磁场的施加:首先要在待检测的零件上施加磁场,可以通过电磁铁或永久磁体来实现。
磁场的方向和强度对检测的效果有重要影响。
2. 漏磁现象:当材料中存在缺陷时,磁力线会受到阻碍,导致磁场发生变化。
这种变化会导致磁力线从材料表面泄露出来,形成漏磁场。
3. 磁粉浸渍:将磁粉颗粒在液态或干态下喷洒或撒布在待检测的零件表面。
磁粉能够通过磁场作用,附着在漏磁场上形成磁粉沉积,从而对缺陷进行可视化。
4. 检测缺陷:通过观察磁粉沉积情况,可以判断出存在的表面裂纹、缺陷或异质性。
这些缺陷会在磁粉上出现黑色或红色的线状或点状。
二、应用场景磁粉检测广泛应用于各个行业中,特别是对金属材料的表面裂纹和缺陷的检测。
以下是磁粉检测的一些常见应用场景: - 航空航天:对飞机结构中的关键零件进行磁粉检测,以确保其安全可靠。
特别是对发动机、翼梁等部件的检测,以防止由于裂纹引起的事故。
- 铁路运输:对列车车轮、轨道、铁道桥等关键部件进行磁粉检测,以确保其运行的安全性和可靠性。
防止由于裂纹等缺陷引起的事故。
- 石油化工:对石油化工设备的关键部件进行磁粉检测,以确保其密封性和强度。
防止发生泄漏和破裂事故。
- 锅炉压力容器:对锅炉和压力容器的焊接接头进行磁粉检测,以排除焊接缺陷和裂纹,确保其承压能力。
- 汽车制造:对汽车发动机零件和关键零件进行磁粉检测,以确保其质量和使用寿命。
防止由于裂纹等缺陷引起的事故。
三、磁粉检测的优势磁粉检测具有以下优势,使其成为一种广泛应用的非破坏性检测方法: 1. 快速高效:磁粉检测对于大批量零件的检测非常高效,可以快速获得结果。
2. 灵敏度高:磁粉检测能够对微小的缺陷和裂纹进行检测,有很高的灵敏度。

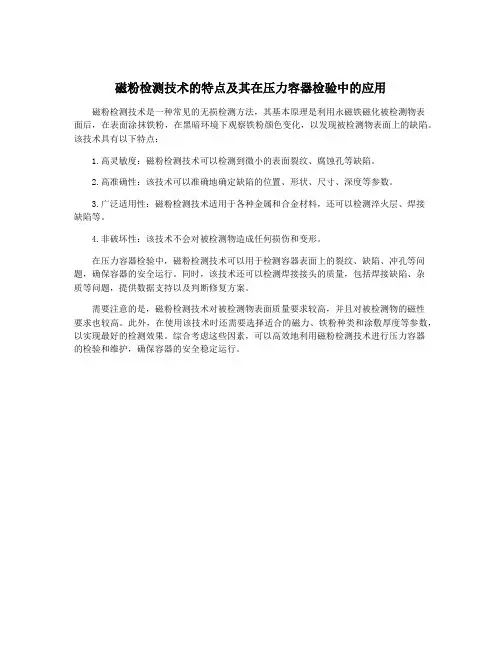

磁粉检测技术的特点及其在压力容器检验中的应用
磁粉检测技术是一种常见的无损检测方法,其基本原理是利用永磁铁磁化被检测物表
面后,在表面涂抹铁粉,在黑暗环境下观察铁粉颜色变化,以发现被检测物表面上的缺陷。
该技术具有以下特点:
1.高灵敏度:磁粉检测技术可以检测到微小的表面裂纹、腐蚀孔等缺陷。
2.高准确性:该技术可以准确地确定缺陷的位置、形状、尺寸、深度等参数。
3.广泛适用性:磁粉检测技术适用于各种金属和合金材料,还可以检测淬火层、焊接
缺陷等。
4.非破坏性:该技术不会对被检测物造成任何损伤和变形。
在压力容器检验中,磁粉检测技术可以用于检测容器表面上的裂纹、缺陷、冲孔等问题,确保容器的安全运行。
同时,该技术还可以检测焊接接头的质量,包括焊接缺陷、杂
质等问题,提供数据支持以及判断修复方案。
需要注意的是,磁粉检测技术对被检测物表面质量要求较高,并且对被检测物的磁性
要求也较高。
此外,在使用该技术时还需要选择适合的磁力、铁粉种类和涂敷厚度等参数,以实现最好的检测效果。
综合考虑这些因素,可以高效地利用磁粉检测技术进行压力容器
的检验和维护,确保容器的安全稳定运行。
压力容器无损检测方法及执行标准常用的无损检测技术包括超声波探伤:利用超声波在物体中的传播特性来检测容器中的缺陷和裂纹,适用于金属、非金属和复合材料容器的检验。
X射线检测:利用X射线穿透物体的特性来检测容器内部的缺陷、裂纹和壳体的厚度等,适用于金属容器的检测。
磁粉探伤:利用磁性材料在磁场中的磁化特性来检测容器表面和内部的裂纹、缺陷和腐蚀,适用于金属容器的检验。
液体渗透检验:利用液体在表面张力下进入缺陷的特性,检测容器表面的裂纹和缺陷,适用于金属、非金属和复合材料容器的检验。
红外热像检测:利用物体吸收和辐射红外辐射的特性,检测容器表面和内部的温度分布,从而检测局部区域的表面温度异常或腐蚀。
压力容器无损检测的主要标准GB/T 2970-2016《钢铁产品磁粉探伤检验》:该标准适用于对压力容器进行磁粉探伤检验。
GB/T 13298-2018《工业放射线检测》:该标准适用于对压力容器进行放射线检测。
GB/T 7233-2018《液体渗透检验技术要求》:该标准适用于对压力容器进行液体渗透检验。
GB/T 19802-2015《压力容器无损检测用仪器设备校准规范》:该标准规定了压力容器无损检测用仪器设备的校准方法和标准。
JB/T 4730-2017《压力容器检验与验收标准》:该标准规定了压力容器检验和验收的各项要求,其中包括无损检测的要求和标准。
ASME BPVC Section V-2019《Nondestructive Examination》:该标准是美国机械工程师协会制定的无损检测标准,适用于各种类型的压力容器。
通过无损检测技术,可以及时发现容器内部的缺陷和问题,避免安全事故的发生,保障压力容器的安全可靠运行。
同时,需要结合实际情况,选用适当的无损检测方法和仪器设备,以满足检测要求。
在进行无损检测时,必须按照相应的规范和标准进行操作,以确保检测结果的准确性和可靠性。
创芯检测是一家电子元器件专业检测机构,目前主要提供电容、电阻、连接器、MCU、CPLD、FPGA、DSP等集成电路检测服务。
锅炉压力容器的无损检测
锅炉压力容器的无损检测是指利用各种无损检测方法来对锅炉压力容器的材料及焊缝
进行检测、评估和监控的技术手段。
锅炉压力容器的无损检测是确保锅炉安全运行的重要
手段,可以帮助发现材料缺陷、焊接缺陷、裂纹、腐蚀、疲劳等问题,提前采取相应的修
复措施,减少事故风险,确保设备的安全可靠性。
无损检测方法主要包括超声波检测、射线检测、磁粉检测、液体渗透检测等。
这些方
法各有特点,可以相互补充,提高检测的准确性和可靠性。
超声波检测是最常用的无损检测方法之一,通过在被检测物体表面或内部传递超声波
来检测材料的缺陷。
超声波可以穿透材料,对材料进行快速、准确的检测,可以检测到较
小的缺陷,如裂纹、疏松、变形等。
在锅炉压力容器的检测中,超声波可以用于测量厚度、检测焊缝、评估材料的损伤程度等。
磁粉检测是利用涂有磁粉的液体或粉末将其引入被检测物体的表面,通过观察磁粉在
被检测物体表面形成的磁粉堆积来检测材料的缺陷。
磁粉检测可以检测到表面和近表面的
裂纹、变形等缺陷。
在锅炉压力容器的检测中,磁粉检测可以用于检测焊缝的质量、评估
材料的表面缺陷。
锅炉压力容器的无损检测需要具备一定的安全措施,保护工作人员的安全。
无损检测
需要经过专业培训和认证,由具备资质的人员进行操作和解读结果,以保证检测的准确性
和可靠性。
磁粉检测方法在压力容器定检中的应用
发表时间:2014-11-27T13:51:59.920Z 来源:《价值工程》2014年第5月下旬供稿作者:郭佳琦
[导读] 鉴于磁粉探伤在压力容器定检中起的重要作用,应认真研究消除磁粉探伤灵敏度和可靠性的因素,保证压力容器定检的质量,确保压力容器的安全运行。
郭佳琦GUO Jia-qi(朝阳市特种设备监督检验所,朝阳122000)(Chaoyang Special Equipment Supervision and Inspection Institute,Chaoyang 122000,China)摘要院在压力容器定检中,磁粉探伤起着重要的作用,为了保证压力容器定检的质量以及确保压力容器的安全运行,应当认真研究消除磁粉探伤灵敏度和可靠性的因素。
本文针对磁粉在压力容器定检中的应用现状,提出了几点探伤应注意的问题,并对今后磁粉在容器定检中的应用提出了几点建议。
Abstract: In pressure vessel inspection, magnetic particle inspection plays an important role. In order to ensure the quality of pressurevessel inspection and ensure the safe operation of pressure vessel, the related staff should seriously study the elimination of factors ofmagnetic particle testing sensitivity and reliability. According to the application status of magnetic powder in the pressure vessel inspection,this paper proposes several points in problem detection, and puts forward some suggestions on the application of magnetic powder in vesselregular detection in the future.关键词院磁粉检测;压力容器;定检Key words: magnetic particle detection;pressure vessels;regular detection中图分类号院TH49 文献标识码院A 文章编号院1006-4311(2014)15-0052-020 引言在压力容器的定期检验过程中,除了采用宏观检验测定壁厚外,还经常会对于焊缝区域采用无损检测。
磁粉探伤具有方法简单、效率高以及成本低和检测灵敏度高、容易直观显示缺陷等特点,因此,磁粉探伤在容器定检中成为首选的方法。
很多压力容器的缺陷几乎都是首先通过磁粉探伤发现的,因此,磁粉探伤的准确性对容器定检的可靠性和容器的安全使用起到了决定性作用。
1 磁粉探伤的原理及特点对于铁磁性材料,经过磁化后就会由于不连续存在而让工件表面和近表面的磁力线发生局部畸变而产生漏磁场,在适合的光照下,吸附的磁粉就能给形成肉眼可见的磁痕,从而显示出不连续性的位置、形状和大小。
由于磁粉探伤具有很高的灵敏度且直观显示缺陷的位置、形状、大小以及严重程度,因此,不仅广泛应用于管材、棒材、型材、焊接件、机加工件、锻件的探伤,在压力容器的定检中更是发挥着独特的作用。
2 磁粉探伤方法及在容器定检中的应用现状碳素钢或低合金钢作为压力容器的主要材料,由于剩磁小,因此,一般在外加磁场磁化的同时,在工件上加入磁粉或磁悬液进行磁粉探伤,即采用连续法。
磁粉探伤具有多种磁化方法,一般根据被探工件的特点进行选择使用。
如:周向磁化常用的触头法等,纵向磁化采用的线圈法等,不同的方法具有不同的特点,因此,在选择的时候一定要根据实际情况确定。
由于压力容器的定检磁粉探伤主要针对对接焊缝和角焊缝等焊缝,因此,只能使用便携式设备进行分段探伤,而不能使用固定式设备。
目前常用的方法有以下几种:淤磁轭法:这是一种设备简单以及操作方便的方法。
活动关节磁法能够检测角焊缝,在同一部位至少做两次互相垂直的探伤外,还要将焊缝划分为若干个受检段以检测出各个方向的缺陷。
但是此方法效率低,且可能会由于误操作而造成漏检。
于交叉磁轭法:此方法由于能够产生旋转磁场,因此,具有探伤效率高、灵敏度高、操作简单等特点,并且一次磁化就能给检出各个方向的缺陷,因此,是目前容器定检中应用最为广泛的一种方法。
此方法适用于长的对接焊缝探伤,而不适用于角焊缝。
盂触头法:属于单向磁化方法,根据探伤部位情况和灵敏度要求确定电极间距和电流的大小,并且能够灵活调节角焊缝。
此法和磁轭法一样需要对同一部位进行两次互相交叉垂直的探伤。
榆线圈法:属于纵向磁化法,采用绕电缆法对管道圆周焊缝进行探伤,从而发现焊缝以及热影响区的纵向裂纹。
虞平行电缆法:能发现与电缆平行的裂纹,由于此法灵敏度较低,因此,主要采用交叉磁法和磁轭法两种。
这两种方法对于检测容器对接的纵、环焊缝具有无可取代的地位。
但是交叉磁法无法检验接管的角焊缝。
对于与容器筒体垂直的角焊缝,活动关节磁轭法发挥了重要的作用。
接头法和线圈法能够很好的解决成一定角度角焊缝和球罐柱腿与球壳板角焊缝探伤的问题。
角焊缝由于接管处受力复杂而容易出现问题,因此,如何引入和运用好触头法、线圈法是一个值得深入探讨和引起重视的问题。
3 磁粉探伤在容器定检中应注意的几个问题第一,清理打磨检测面。
一般与介质接触的容器内部多有锈蚀、氧化皮以及防腐层等,在容器外部还有漆,为了将缺陷尽可能的处于暴露状态而避免漏检,因此,一定要认真清理打磨焊缝和两侧适当的宽度而彻底去除覆盖物并且露出金属光泽后再进行检测。
目前,由于配合检验单位进行打磨清理的单位和人员不仅素质低,并且对探伤也不是很了解,因此,为了有效的保证磁粉探伤的结果,事先检验人员就应当将要求与打磨人员交代清楚,此外,事后为了确保清理打磨完全符合要求,还要做认真检查后在进行探伤。
第二,正确选择磁悬液。
目前采用的湿法探伤磁悬液主要包括水悬液和油悬液。
水悬液具有成本低、配置简单以及喷洒方便的特点而得到广泛应用;虽然油悬液具有良好的流动性,但是成本高且具有一定的危险。
由于容器介质具有多样性,因此,要根据设备的具体情况选择磁悬液,这是因为:如果装有油介质的容器采用水悬液进行磁粉探伤,即便清理打磨也不能够做到彻底,从而造成磁悬液和磁粉无法自由流动而无法进行探伤;或者对于较湿的容器采用油悬液进行磁粉探伤,也无法进行探伤。
因此,探伤的时候最好配置两种溶液,到时候更加需要进行选择。
第三,正确的操作方法。
当采用交叉磁轭探伤时,为了提高效率和可靠性,可以采用连续行走探伤的方式。
磁化场随着交叉磁轭在工件表面移动,对于工件表面有效磁化场内的任意一点而言,其始终位于一个变化的旋转磁场作用下,因此,在被探面上任意方向的裂纹都有与有效磁场最大幅值正交的机会,从而得到最大限度的缺陷漏磁场;相反,如果使交叉磁轭固定分段对焊缝探伤,就会使被探工件表面各点处于不同幅值和椭圆度的旋转磁场作用下,结果将造成各点探伤灵敏度的不一致,对某些地方裂纹的探伤灵敏度降低。
第四,探伤前应了解容器材料及焊接工艺。
如作者曾在某厂检查一台乙烯分馏塔冷凝器,该容器设计温度-80益耀100益,属低温压力容器,筒体材质为A207,封头材质为
A203GRD,在进行100豫磁粉探伤时发现筒体纵、环焊缝及筒体与设备法兰连接焊缝熔合区存在大量磁痕显示,非常规则,走向与焊缝基本平行,经局部打磨后复探,磁痕显示更加清晰,磁痕宽度增加,但较松散,当时判断为大面积熔合区裂纹,且为贯穿裂纹,但该设备并未发现泄漏现象,后用渗透探伤复验,无缺陷显示,经仔细查阅制造资料,发现该设备系统采用3.5豫Ni 低温钢,采用奥氏体非导磁填充材料进行焊接,从而在焊缝和母材交界的熔合区成为导磁材料和非导磁材料的界面,从而在此形成新的N 极、S 极,由于吸引了大量磁粉聚集而造成裂纹的假象。
因此,在容器检验前一定要弄清材料和焊接工艺后,才能进行探伤。
4 对今后磁粉探伤的几点建议第一,为了更好的解决角焊缝等探伤问题,对于接头法和线圈法应当大胆的引入和采用;第二,在紫外光的照射下,荧光磁粉能够发出510-550mm 的波长,这个波段能发出色泽鲜明的黄绿色荧光,人眼对于这个颜色最为敏感,因此,提高了
应该磁粉的可见度和工件表面的对比度,由于容易观察,从而探伤具有很高的灵敏度。
因此,尽量采用荧光磁粉进行容器内部探伤。
第三,为了提高朝阳市磁粉探伤的应用水平,应当加强与地方的交流以学习内地先进的方法和经验。
5 结束语鉴于磁粉探伤在压力容器定检中起的重要作用,应认真研究消除磁粉探伤灵敏度和可靠性的因素,保证压力容器定检的质量,确保压力容器的安全运行。
参考文献院[1]全国锅炉压力容器无损检测人员资格鉴定考核委员会编.磁粉探伤[M].中国锅炉压力容器杂志社.[2]JB/T4730-2005,压力容器无损检测[S].[3]仝其云,张剑敏.磁粉检测在电站锅炉定期检验中的应用[J].无损检测,2010(10).。
