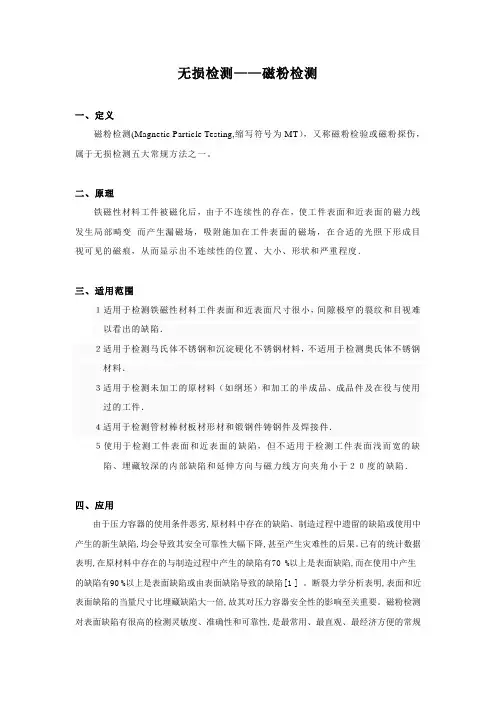

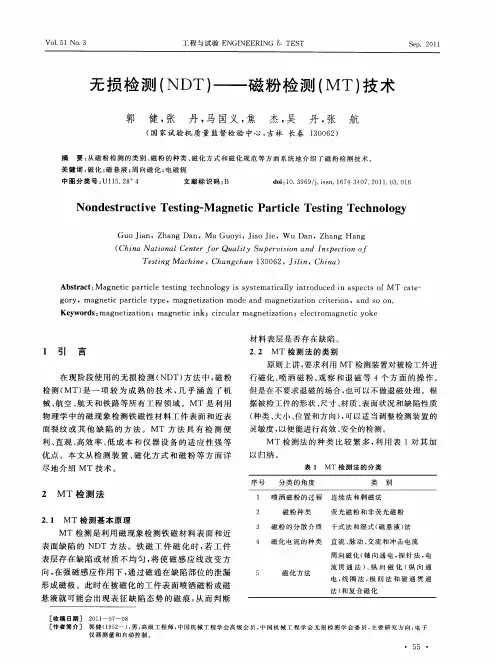

无损检测——磁粉检测一、定义磁粉检测(Magnetic Particle Testing,缩写符号为MT),又称磁粉检验或磁粉探伤,属于无损检测五大常规方法之一。
二、原理铁磁性材料工件被磁化后,由于不连续性的存在,使工件表面和近表面的磁力线发生局部畸变而产生漏磁场,吸附施加在工件表面的磁场,在合适的光照下形成目视可见的磁痕,从而显示出不连续性的位置、大小、形状和严重程度.三、适用范围1适用于检测铁磁性材料工件表面和近表面尺寸很小,间隙极窄的裂纹和目视难以看出的缺陷.2适用于检测马氏体不锈钢和沉淀硬化不锈钢材料,不适用于检测奥氏体不锈钢材料.3适用于检测未加工的原材料(如纲坯)和加工的半成品、成品件及在役与使用过的工件.4适用于检测管材棒材板材形材和锻钢件铸钢件及焊接件.5使用于检测工件表面和近表面的缺陷,但不适用于检测工件表面浅而宽的缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于20度的缺陷.四、应用由于压力容器的使用条件恶劣,原材料中存在的缺陷、制造过程中遗留的缺陷或使用中产生的新生缺陷,均会导致其安全可靠性大幅下降,甚至产生灾难性的后果。
已有的统计数据表明,在原材料中存在的与制造过程中产生的缺陷有70 %以上是表面缺陷,而在使用中产生的缺陷有90 %以上是表面缺陷或由表面缺陷导致的缺陷[1 ] 。
断裂力学分析表明,表面和近表面缺陷的当量尺寸比埋藏缺陷大一倍,故其对压力容器安全性的影响至关重要。
磁粉检测对表面缺陷有很高的检测灵敏度、准确性和可靠性,是最常用、最直观、最经济方便的常规无损检测方法之一。
这使得压力容器的磁粉检测具有十分重要的作用。
对压力容器行业而言,应用磁粉检测技术的目的通常是为了保证产品质量、保障使用安全、改进制造工艺和降低生产成本。
其主要作用是在不损伤铁磁性工件的前提下,检出表面和近表面缺陷,以满足压力容器设计中强度等方面的需要。
从该意义上讲,压力容器领域的磁粉检测技术属于应用型的无损探伤技术。
磁粉检测技术及应用讲解磁粉检测技术是一种常用的无损检测方法,通过利用磁粉材料对带有磁场的工件进行检测,可以有效地发现工件表面和近表面的裂纹、孔洞、疲劳裂纹等缺陷,是一种广泛应用于机械、航空航天、铁路等领域的非破坏性检测技术。
磁粉检测技术可以分为湿法和干法两种形式。
湿法磁粉检测是指在待检测的零件表面涂覆磁性粉末,利用磁场在零件上产生漏磁线,通过漏磁线吸附磁粉粒子的形成缺陷磁粉图像,利用矩形振荡器或者电磁脉冲产生磁场,分析缺陷的位置和形状。
干法磁粉检测是直接在待检测零件的磁场中散布磁粉,当磁粉在缺陷处形成磁极化方向相反的磁场线时,就可通过显像剂观察到产生的磁粉图像。
磁粉检测技术广泛应用于航空航天、船舶制造、汽车制造、机械制造等行业的零部件和构件的检测过程中,特别是在制造工艺控制和产品质量保证等环节起到了重要的作用。
以下是磁粉检测技术在不同行业的应用举例:1.航空航天领域:磁粉检测技术被广泛应用于飞机发动机的叶片、涡轮盘、飞行器壳体等关键部件的缺陷检测。
磁粉检测可以快速、有效地发现微小裂纹和疲劳裂纹等缺陷,确保飞机安全运行。
2.船舶制造领域:磁粉检测技术被用于船舶的船体、舵机、螺旋桨等关键部件的缺陷检测。
磁粉检测可以检测出表面和近表面的缺陷,如裂纹、气孔等,确保船舶在使用过程中的结构完整性。
3.汽车制造领域:磁粉检测技术常用于汽车发动机缸体、曲轴等关键零部件的缺陷检测。
磁粉检测可以及时发现这些零部件上的裂纹、孔洞等缺陷,并及时采取修复措施,以确保汽车的安全性和可靠性。
4.机械制造领域:磁粉检测技术在机械制造领域被广泛应用于各类机械构件的缺陷检测。
磁粉检测可以发现轴承、齿轮、焊缝以及其他工件的裂纹、疲劳裂纹等缺陷,确保机械设备的使用寿命和可靠性。
总的来说,磁粉检测技术是一种广泛应用的非破坏性检测方法,可以有效地发现工件表面和近表面的裂纹、孔洞、疲劳裂纹等缺陷。
它在航空航天、船舶制造、汽车制造、机械制造等行业起到了重要作用,确保了产品的质量和安全性。
磁粉检测的原理及典型应用1. 原理介绍磁粉检测是一种常用的无损检测方法,主要用于检测材料内部的裂纹和缺陷。
其原理基于磁学和电磁学的知识,利用磁场在含有缺陷的材料中产生异常现象,从而实现对缺陷的检测和识别。
•磁粉检测基于材料的磁导率差异,通过在材料表面施加磁场,利用材料内部缺陷形成的磁场畸变进行检测。
当发生磁场畸变时,可以通过在材料表面覆盖一层磁粉或磁性液体,并施加磁场,通过观察磁粉或磁性液体的分布和积累情况,检测材料中的缺陷。
2. 典型应用磁粉检测广泛应用于各种材料和工业领域,包括但不限于以下几个方面:2.1 钢铁行业•用于对钢铁材料进行缺陷检测,如焊接接头、铸造件等。
通过磁粉检测可以有效检测出钢铁中的裂纹、夹杂物和表面缺陷等问题,确保产品质量和安全性。
2.2 航空航天领域•用于对航空航天器件、发动机零部件等进行缺陷检测。
航空航天行业对产品的质量和安全性要求极高,磁粉检测可以快速、准确地检测出零部件中的裂纹、疲劳斑纹等缺陷,确保飞行安全。
2.3 汽车制造业•用于对汽车零部件进行缺陷检测,如发动机曲轴、车轮等。
磁粉检测可以检测出汽车零部件表面和内部的裂纹和缺陷,提高产品的可靠性、安全性和耐久性。
2.4 石油化工行业•用于对管道、容器等设备进行缺陷检测。
石油化工行业的设备经常受到高温、高压和腐蚀等环境的侵蚀,磁粉检测可以帮助及时发现管道和容器的裂纹、腐蚀等缺陷,预防事故发生。
2.5 铁路交通领域•用于对铁路轨道和钢轨进行缺陷检测。
磁粉检测可以发现轨道和钢轨的裂纹和疲劳斑纹等缺陷,及时修复和更换,确保铁路交通的安全运行。
3. 优点和局限性磁粉检测作为一种无损检测方法,具有一定的优点和局限性。
3.1 优点•灵敏度高:磁粉检测对微小的裂纹和缺陷具有较高的灵敏度,可以检测出细微的缺陷。
•操作简单:磁粉检测仪器简单易用,操作人员只需接受一定的培训即可掌握。
•检测速度快:磁粉检测可以对大面积的材料进行快速检测,提高工作效率。
磁粉检测的原理及应用一、原理介绍磁粉检测是一种非破坏性检测方法,通过施加磁场和应用磁粉颗粒来检测材料表面和近表面的表面裂纹、缺陷或异质性。
它基于磁力线在受磁性材料中的分布和漏磁现象来实现缺陷的检测。
具体原理如下: 1. 磁场的施加:首先要在待检测的零件上施加磁场,可以通过电磁铁或永久磁体来实现。
磁场的方向和强度对检测的效果有重要影响。
2. 漏磁现象:当材料中存在缺陷时,磁力线会受到阻碍,导致磁场发生变化。
这种变化会导致磁力线从材料表面泄露出来,形成漏磁场。
3. 磁粉浸渍:将磁粉颗粒在液态或干态下喷洒或撒布在待检测的零件表面。
磁粉能够通过磁场作用,附着在漏磁场上形成磁粉沉积,从而对缺陷进行可视化。
4. 检测缺陷:通过观察磁粉沉积情况,可以判断出存在的表面裂纹、缺陷或异质性。
这些缺陷会在磁粉上出现黑色或红色的线状或点状。
二、应用场景磁粉检测广泛应用于各个行业中,特别是对金属材料的表面裂纹和缺陷的检测。
以下是磁粉检测的一些常见应用场景: - 航空航天:对飞机结构中的关键零件进行磁粉检测,以确保其安全可靠。
特别是对发动机、翼梁等部件的检测,以防止由于裂纹引起的事故。
- 铁路运输:对列车车轮、轨道、铁道桥等关键部件进行磁粉检测,以确保其运行的安全性和可靠性。
防止由于裂纹等缺陷引起的事故。
- 石油化工:对石油化工设备的关键部件进行磁粉检测,以确保其密封性和强度。
防止发生泄漏和破裂事故。
- 锅炉压力容器:对锅炉和压力容器的焊接接头进行磁粉检测,以排除焊接缺陷和裂纹,确保其承压能力。
- 汽车制造:对汽车发动机零件和关键零件进行磁粉检测,以确保其质量和使用寿命。
防止由于裂纹等缺陷引起的事故。
三、磁粉检测的优势磁粉检测具有以下优势,使其成为一种广泛应用的非破坏性检测方法: 1. 快速高效:磁粉检测对于大批量零件的检测非常高效,可以快速获得结果。
2. 灵敏度高:磁粉检测能够对微小的缺陷和裂纹进行检测,有很高的灵敏度。

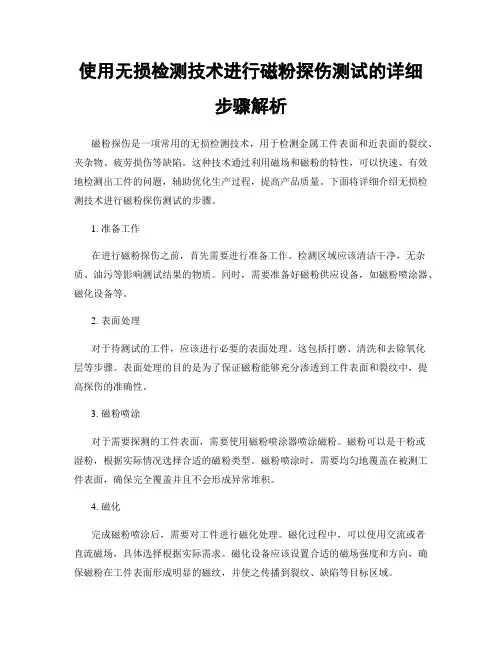

使用无损检测技术进行磁粉探伤测试的详细步骤解析磁粉探伤是一项常用的无损检测技术,用于检测金属工件表面和近表面的裂纹、夹杂物、疲劳损伤等缺陷。
这种技术通过利用磁场和磁粉的特性,可以快速、有效地检测出工件的问题,辅助优化生产过程,提高产品质量。
下面将详细介绍无损检测技术进行磁粉探伤测试的步骤。
1. 准备工作在进行磁粉探伤之前,首先需要进行准备工作。
检测区域应该清洁干净,无杂质、油污等影响测试结果的物质。
同时,需要准备好磁粉供应设备,如磁粉喷涂器、磁化设备等。
2. 表面处理对于待测试的工件,应该进行必要的表面处理。
这包括打磨、清洗和去除氧化层等步骤。
表面处理的目的是为了保证磁粉能够充分渗透到工件表面和裂纹中,提高探伤的准确性。
3. 磁粉喷涂对于需要探测的工件表面,需要使用磁粉喷涂器喷涂磁粉。
磁粉可以是干粉或湿粉,根据实际情况选择合适的磁粉类型。
磁粉喷涂时,需要均匀地覆盖在被测工件表面,确保完全覆盖并且不会形成异常堆积。
4. 磁化完成磁粉喷涂后,需要对工件进行磁化处理。
磁化过程中,可以使用交流或者直流磁场,具体选择根据实际需求。
磁化设备应该设置合适的磁场强度和方向,确保磁粉在工件表面形成明显的磁纹,并使之传播到裂纹、缺陷等目标区域。
5. 观察和评估在磁化后,需要对工件表面进行观察和评估。
观察可以使用肉眼或者照相机等设备,根据个人技能和实际情况选择合适的方法。
观察时应该注意磁粉上是否有磁纹、裂纹、缺陷等。
6. 清理检测完成后,需要对工件进行清理。
这包括清洁表面的磁粉,以及清除磁场。
清理工作需要细致,以免造成二次污染或影响下一次测试的结果。
需要注意的是,上述步骤仅仅是磁粉探伤测试的基本步骤,具体的操作细节可能因不同设备、不同工件类型和要求而有所差异。
在实际操作中,可以根据需要进行适当调整。
此外,无损检测技术进行磁粉探伤测试的结果需要根据专业人员的经验和判断进行准确评估。
因此,在进行磁粉探伤测试时,应该由经验丰富的技术人员进行操作,并对结果进行合理解读。

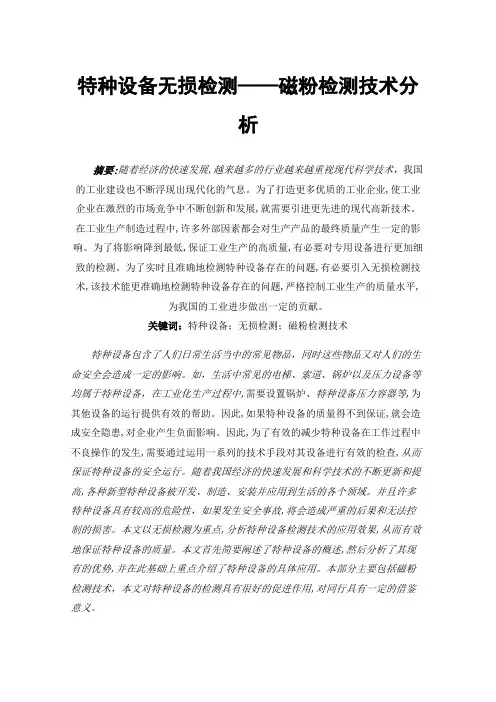

特种设备无损检测——磁粉检测技术分析摘要:随着经济的快速发展,越来越多的行业越来越重视现代科学技术,我国的工业建设也不断浮现出现代化的气息。
为了打造更多优质的工业企业,使工业企业在激烈的市场竞争中不断创新和发展,就需要引进更先进的现代高新技术。
在工业生产制造过程中,许多外部因素都会对生产产品的最终质量产生一定的影响。
为了将影响降到最低,保证工业生产的高质量,有必要对专用设备进行更加细致的检测。
为了实时且准确地检测特种设备存在的问题,有必要引入无损检测技术,该技术能更准确地检测特种设备存在的问题,严格控制工业生产的质量水平,为我国的工业进步做出一定的贡献。
关键词:特种设备;无损检测;磁粉检测技术特种设备包含了人们日常生活当中的常见物品,同时这些物品又对人们的生命安全会造成一定的影响。
如,生活中常见的电梯、索道、锅炉以及压力设备等均属于特种设备,在工业化生产过程中,需要设置锅炉、特种设备压力容器等,为其他设备的运行提供有效的帮助。
因此,如果特种设备的质量得不到保证,就会造成安全隐患,对企业产生负面影响。
因此,为了有效的减少特种设备在工作过程中不良操作的发生,需要通过运用一系列的技术手段对其设备进行有效的检查,从而保证特种设备的安全运行。
随着我国经济的快速发展和科学技术的不断更新和提高,各种新型特种设备被开发、制造、安装并应用到生活的各个领域。
并且许多特种设备具有较高的危险性,如果发生安全事故,将会造成严重的后果和无法控制的损害。
本文以无损检测为重点,分析特种设备检测技术的应用效果,从而有效地保证特种设备的质量。
本文首先简要阐述了特种设备的概述,然后分析了其现有的优势,并在此基础上重点介绍了特种设备的具体应用。
本部分主要包括磁粉检测技术,本文对特种设备的检测具有很好的促进作用,对同行具有一定的借鉴意义。
一、特种设备磁粉检测技术特点特殊设备在检验过程中有较高的要求。
为了保证专用设备的性能和内部环境不受检测技术的影响,需要应用无损检测技术。
