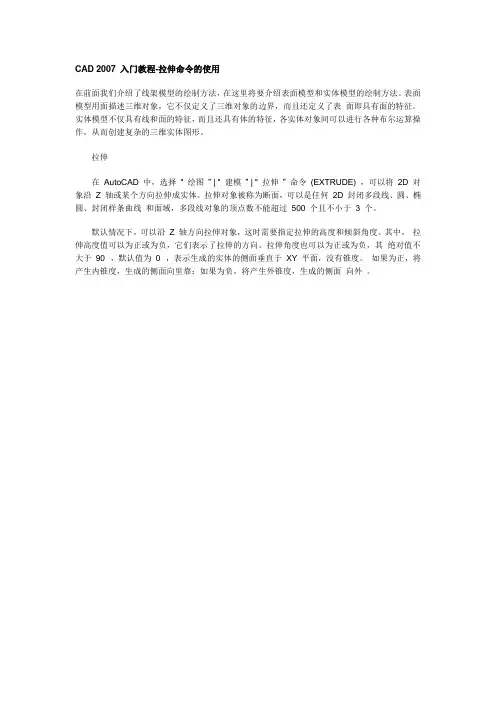

CAD 2007 入门教程-拉伸命令的使用

在前面我们介绍了线架模型的绘制方法，在这里将要介绍表面模型和实体模型的绘制方法。表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表 面即具有面的特征。实体模型不仅具有线和面的特征，而且还具有体的特征，各实体对象间可以进行各种布尔运算操作，从而创建复杂的三维实体图形。

拉伸

在 AutoCAD 中，选择 “ 绘图 ” | “ 建模 ” | “ 拉伸 ” 命令 (EXTRUDE) ，可以将 2D 对象沿 Z 轴或某个方向拉伸成实体。拉伸对象被称为断面，可以是任何 2D 封闭多段线、圆、椭圆、封闭样条曲线 和面域，多段线对象的顶点数不能超过 500 个且不小于 3 个。

默认情况下，可以沿 Z 轴方向拉伸对象，这时需要指定拉伸的高度和倾斜角度。其中， 拉伸高度值可以为正或为负，它们表示了拉伸的方向。拉伸角度也可以为正或为负，其 绝对值不大于 90 °，默认值为 0 °，表示生成的实体的侧面垂直于 XY 平面，没有锥度。 如果为正，将产生内锥度，生成的侧面向里靠；如果为负，将产生外锥度，生成的侧面 向外 。

cad制图初学的入门教程

接下来就是店铺精心整理的一些关于cad制图初学的入门教程的相关资料，供你参考。

cad制图初学的入门教程

第一，要清楚自己为何要学CAD?学了之后对自己的工作有什么帮助?对今后的职业发展又有何意义。然后定下目标，争取熟悉软件，直到精通，才能学以致用。

第二，建议初学者先买本CAD基础类的书，开始学习，一定要买本书来学。因为书上的知识点比较系统和全面，这样可以缩短学会的时间。网上是有很多免费的资料，但那时不能与专业书相比的。买一本适合自己的书，等你看完这本书，CAD就差不多入门了。

第三，平时我们看书的同时，还要多练。CAD不是有的理论就算会的。必须要练，练得多，软件上的每一个命令，每一个地方才会了如指掌，用起来才会得心应手，运用自如。

第四，完成了CAD第一阶段的学习后，你已经对CAD有了一定的基础。这个时候，就看你想从事哪个行业了。因为CAD的深入学习与你的工作需要有关。若是机械行业，就应该买本机械CAD高级篇的书来学习了。如机械工业出版社的就可以，清华大学出的书也可以。电器行业就学电器CAD制图了等等。

学好CAD需要注意的是：

1、我们要熟练掌握一些常用的命令,并理解各参数的用法,也就20-40个命令。

2、还有的是掌握常用命令的快捷键,对有些命令可以了解;

3、熟练掌握图层的用法;

cad制图初学常用快捷键

对于AutoCAD制图大家一定不会陌生，对于办公大家都知道一定要掌握小技巧，入门CAD也是，以下分享一些CAD制图中，经常需要使用的快捷键，主要分为绘画常用功能键、修改命令快捷键等，能够帮助入门者快速掌握CAD绘图。 一、绘图常用功能键：F1：获取帮助、F2：实现作图窗与文本窗口的切换、F3：控制是否实现对象的自动捕捉、F4：数字化仪化仪控制、F5：等轴测平面切换、F6：控制状态行上坐标的显示方式、F7：栅格捕捉模式控制、F8: 正交模式控制、F9: 极轴模式控制、F10: 极轴模式控制、F11: 对象追踪模式控制。

目录

一、怎样将AutoCAD图转换成jpg等图片格式（本文发表在《软件报》2008 ..................................................................................................... 3

二、AutoCAD入门之一 自定义AutoCAD2009-03-27 15:11作者:朱铮南 ................................................................................................................. 5

三、AutoCAD入门之二 用直线绘图2009-03-27 15:19作者：朱铮南 ..................................................................................................................... 9

四、AutoCAD入门之三 圆的绘制2009-03-27 15:26作者：朱铮南 12

五、AutoCAD入门之四 圆弧、椭圆和椭圆弧的绘制 ....................... 14

六、AutoCAD入门之五 矩形和正多边形的绘制2009-03-27 15:35作者：朱 ....................................................................................................... 15

七、AutoCAD入门之六 绘制构造线和射线2009-03-27 15:41作者：朱铮南 ....................................................................................................... 17

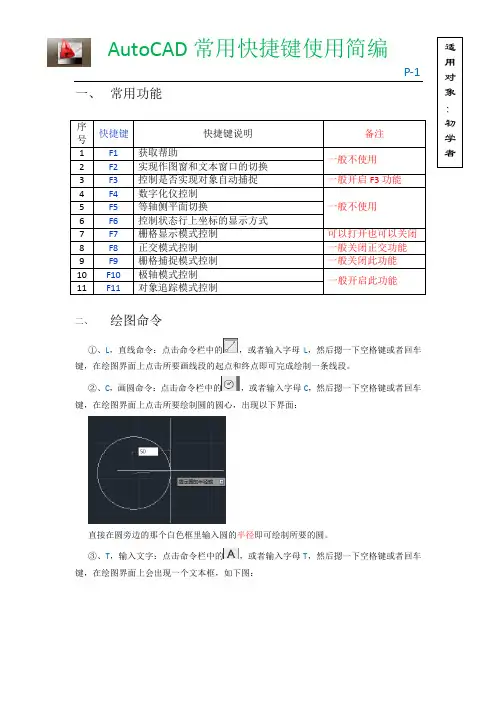

AutoCAD常用快捷键使用简编

P-1 适

用

对

象

：

初

学

者 一、 常用功能

序

号 快捷键 快捷键说明 备注

1 F1 获取帮助 一般不使用 2 F2 实现作图窗和文本窗口的切换

3 F3 控制是否实现对象自动捕捉 一般开启F3功能

4 F4 数字化仪控制

一般不使用 5 F5 等轴侧平面切换 6 F6 控制状态行上坐标的显示方式

7 F7 栅格显示模式控制 可以打开也可以关闭

8 F8 正交模式控制 一般关闭正交功能

9 F9 栅格捕捉模式控制 一般关闭此功能

10 F10 极轴模式控制 一般开启此功能 11 F11 对象追踪模式控制

二、 绘图命令

①、L，直线命令：点击命令栏中的，或者输入字母L，然后摁一下空格键或者回车

键，在绘图界面上点击所要画线段的起点和终点即可完成绘制一条线段。

②、C，画圆命令：点击命令栏中的，或者输入字母C，然后摁一下空格键或者回车

键，在绘图界面上点击所要绘制圆的圆心，出现以下界面：

直接在圆旁边的那个白色框里输入圆的半径即可绘制所要的圆。

③、T，输入文字：点击命令栏中的，或者输入字母T，然后摁一下空格键或者回车

键，在绘图界面上会出现一个文本框，如下图： AutoCAD常用快捷键使用简编

P-2 适

用

对

象

：

初

学

者

在文本框里可以输入任何大小、颜色的字体，输入完成后点击上面的确定即可。

三、 修改命令

①、MI，镜像功能：点击命令栏中的，或者输入字母MI，然后摁一下空格键或者回车

键，再选择要镜像的对象，选完对象之后摁下空格键或者回车键，之后选择镜像中心线，选

完镜像中心线之后摁下空格键或者回车键即可完成。

例如：

镜像前，

镜像后，

②、CO或者CP，复制功能：点击命令栏中的，或者输入字母CO或者CP，然后摁一

下空格键或者回车键，再选择要复制的对象，选完对象之后摁下空格键或者回车键，之后选择复制的基点，选完基点之后摁下空格键或者回车键再选择目标基点即可完成。

例如：复制之前：
