装载机、随车起重机、挖掘机、振动压路机和摊铺机的液压系统原理及介绍典型液压系统

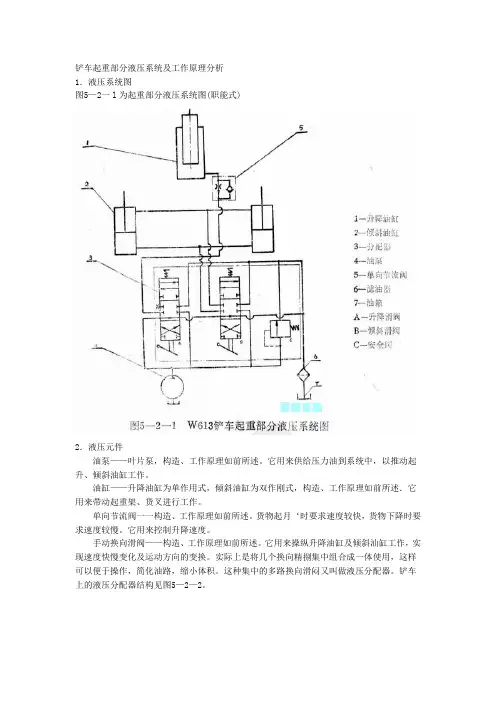

铲车起重部分液压系统及工作原理分析1．液压系统图图5—2一l为起重部分液压系统图(职能式)2．液压元件油泵——叶片泵，构造、工作原理如前所述。

它用来供给压力油到系统中，以推动起升、倾斜油缸工作。

油缸——升降油缸为单作用式，倾斜油缸为双作刚式，构造、工作原理如前所述．它用来带动起重架、货叉进行工作。

单向节流阀一一构造、工作原理如前所述。

货物起月‘时要求速度较快，货物下降时要求速度较慢。

它用来控制升降速度。

手动换向滑阀——构造、工作原理如前所述。

它用来操纵升降油缸及倾斜汕缸工作，实现速度快慢变化及运动方向的变换。

实际上是将几个换向精捌集中组合成一体使用，这样可以便于操作，简化油路，缩小体积。

这种集中的多路换向滑闷又叫做液压分配器。

铲车上的液压分配器结构见图5—2—2。

3．液压传动统工作原理分析见图5—2—1泵4将压力油送入系统，通过油管进入分配器3，由分配器的换向滑阀送入工作油缸1或2进行工作。

回油时从工作油缸经分配器返回油箱。

夸档位置(中位)：两换向阀处于中间位置(图示位置)。

油缸中各油腔断开无通路。

泵4打出的油从油管到分配器再经滤油器直接流回油箱。

升降或倾斜油缸停止在任何位置静止不动。

升降油缸的工作：操纵滑阀A，使之在图示上边位置，这时空档时的直通回油道断开，油缸的进油道接通压力油，经单向节流阀进入升降油缸，货物起升，此时节流阀不起节流作用。

操纵滑阀A使之在图示下边位置时，压力油道断开，回油道接通，油缸中的油在重物压迫下，经单向节流阀返回油箱。

回油时单向节流阀起节流作用。

倾斜油缸的工作：操纵滑阀B，使之在图示上边位置时，空档时的直通回油道断开，压力油通入倾斜油缸后腔，前腔油道与回油管相通，则活塞向前移动，反之，操纵滑阀向后，使之在图示下边位置时，压力油通入油缸前腔，后腔油道通油箱，油流反向，活塞向后移动。

活塞前后移动，由活塞杆拉动起重框架完成前后1项斜运动。

安全与调速：当超负荷或某处卡住时，油液压力升高而达到Nc的调整极限压力时，压力油经C返回油箱。

装载机液压系统的工作原理一、引言1.1 任务背景液压系统在工程机械中被广泛应用，装载机作为重要的工程机械之一，其液压系统在其工作中起到至关重要的作用。

本文将介绍装载机液压系统的工作原理，帮助读者更好地了解液压系统在装载机中的应用。

二、液压系统概述2.1 液压系统的定义液压系统是一种利用液体的静压力和动压力传递能量的系统。

液压系统由工作介质、工作部件、工作泵、控制阀和执行元件等组成。

2.2 装载机液压系统的作用装载机液压系统主要用于实现装载机的动作控制和动力传递，包括行走、提升、倾斜和转向等动作。

三、液压系统的基本工作原理3.1 工作介质液压系统常用的工作介质有液压油和液压液。

液压油常用于高压、大功率液压系统，而液压液常用于低压、小功率液压系统。

3.2 工作部件工作部件是液压系统中能够存储液压能量和产生液压能量转化的部件。

主要包括液压缸和液压马达。

3.3 工作泵工作泵是液压系统的动力源，它通过机械能或者电能将能量转化为液压能。

3.4 控制阀控制阀主要用于控制液压系统中液压能的流动和方向。

常见的控制阀包括单向阀、溢流阀和比例阀等。

3.5 执行元件执行元件是液压系统中实际进行工作的元件，它们接收液压系统输出的信号，实现相应的机械动作。

常见的执行元件有液压缸和液压马达。

3.6 工作原理装载机液压系统的工作原理基于流体在封闭容器中的压力传递原理。

通过泵将液体压入液压系统中，液压系统将液体的压力传导到需要驱动的工作部件中，从而实现相应的动作。

四、液压系统工作过程详解4.1 液压系统的工作流程液压系统的工作分为两个过程：液体压力建立的过程和液体压力释放的过程。

4.1.1 液体压力建立的过程1.工作泵从液压油箱中抽取液体。

2.液体被泵压入液压油路，形成一定的压力。

4.1.2 液体压力释放的过程1.当液压系统需要释放压力时，控制阀打开，通路打开，使液体能够自由流动。

2.液体流回液压油箱，液压系统的压力逐渐降低。

4.2 液压系统的工作特点装载机液压系统具有以下工作特点： - 高压工作：液压系统常常需要承受高压，以产生足够的动力。

浅谈工程机械液压系统工程机械液压系统是工程机械中非常重要的一部分，它的作用是通过液压传动把机械能转化成液压能量，从而完成各种功能，例如提升、推拉、转动等。

液压系统主要由液压泵、控制阀、执行器、油箱、油管和液压油组成，其中液压泵是液压系统的动力源，利用液压泵将机械能与液压液转化，再通过控制阀控制液压油的流向和压力，最终由执行器实现对工程机械的控制。

工程机械液压系统的优点是传动平稳、效率高、传递力矩大、反应灵敏、运动稳定等，因此在现代工程机械中广泛应用，包括挖掘机、压路机、装载机、推土机、起重机等。

在这些设备中，液压系统通过各种液压元件的配合，实现了从简单的提升和推拉功能到复杂的多自由度运动控制，大大提高了设备的工作效率和可靠性。

在工程机械液压系统的设计中，需要考虑的因素非常多，包括液压油的选择、系统的工作压力、系统的安全性和稳定性等。

对于工程机械的使用和维护人员来说，了解液压系统的工作原理和常见故障处理方法也非常重要，可以提高设备的使用效率和延长设备的使用寿命。

液压系统的基本工作原理是利用压力传输液体的性质，通过液压泵将机械能转化为液压能，再通过控制阀控制液压油的流向和压力，最终由执行器执行具体的动作。

在液压系统中，液压泵使用驱动装置提供动力，通过不断地旋转，使液体进入泵腔，然后被推入输出装置，输出液压能，驱动机械运动。

控制阀则是液压系统的调节器，在液压系统中扮演着中枢神经的角色，它通过调节液压油的流向和压力，控制液压系统的动作。

在液压系统中有许多不同类型的控制阀，例如溢流阀、先导阀、节流阀等，它们分别用于不同的液压系统，能够控制液压油的流向和压力，保证机械的平稳运行。

执行器则是液压系统中的执行器件，它们接收液压泵提供的能量，通过转换能量来完成各项工作。

常用的执行器有液压缸和液压马达，它们通过接收液压系统提供的动力来进行推拉、升降等动作，是液压系统的输出端。

液压油是液压系统中的传动介质，它的选择对于液压系统的稳定性和寿命非常重要。

装载机液压系统的工作原理一、引言装载机液压系统是现代机械设备中常见的液压传动系统之一，其作用是将液体作为传动介质，通过液压马达、油缸等执行元件实现装载机的各项工作。

本文将详细介绍装载机液压系统的工作原理。

二、液压系统的组成装载机液压系统主要由以下几部分组成：1. 液压泵：将机器内部的油液抽出并提供给执行元件使用。

2. 液控阀：控制油路流量和方向，使得执行元件能够按照需要正常工作。

3. 液缸：将液体能量转化为机械能量，推动或拉动物体。

4. 液压马达：将液体能量转化为旋转力矩，用于驱动旋转或者直线运动。

5. 润滑油箱：提供清洁的油润滑和冷却所有运动部件。

6. 管道和接头：连接各个组件，形成完整的流体传输通道。

三、工作原理1. 液压泵工作原理当发动机启动后，驱动主泵旋转，并通过吸油管将油液从油箱中吸入泵内，然后通过压力管路将油液压入系统中。

液压泵主要有齿轮泵、叶片泵和柱塞泵等几种类型，不同类型的泵会采用不同的原理来实现液体的吸入和压缩。

2. 液控阀工作原理液控阀主要由阀芯、阀座和弹簧等组成。

当液控阀接收到来自操作杆或电磁铁的信号时，阀芯会移动并与阀座配合，从而改变流体通道的方向或流量大小。

在装载机中，常见的液控阀有单向阀、溢流阀、节流阀等。

3. 液缸工作原理当液体从液压泵进入到液缸内部时，由于活塞面积不同而产生差异性压力。

这种差异性压力使得活塞产生了一个推动力，从而推动装载机进行升降或者前进后退等操作。

4. 液压马达工作原理在装载机中，常见的液压马达是柱塞式马达。

当高压油液进入马达内部时，通过柱塞和摆杆的运动，将液体能量转化为旋转力矩。

这种旋转力矩可以用于驱动装载机进行旋转或者前进后退等操作。

5. 润滑油箱工作原理润滑油箱主要是为了提供清洁的油润滑和冷却所有运动部件。

在装载机中，由于各个执行元件的高速运动会产生大量的热量，因此需要通过润滑油箱中的散热器来降低温度，并保证系统正常工作。

四、总结装载机液压系统是一种基于流体传动原理的传动系统，其主要由液压泵、液控阀、液缸、液压马达、润滑油箱以及管道和接头等组成。
