时标网络计划

双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度绘制的网络计划。 时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、旬、月或季。

时标网络计划以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间，以

虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔(以网络计划终点节点

为完成节点的工作除外)。当工作之后紧接有实工作时，波形线表示本工作的自由时差；当

工作之后只紧接虚工作时，则紧接的虚工作的波形线中的最短者为该工作的自由时差。

时标网络计划中的箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。虚工

作亦宜如此，但虚工作的水平段应绘成波形线。

为说明计算坐标、工作日坐标和日历坐标三者的关系，在如下图所示网络计划中采用了

三个坐标体系：上面的坐标体系为计算坐标体系，供计算时间参数之用；中间为工作日坐标

体系；下面为日历坐标体系。

最早开始时间、最早完成时间以及时间间隔可直接从网络图中读出。由于Tp=Tc，关

键工作的总时差和自由时差均为0，且ESi-j=LSi-j，EFi-j=LFi-j故本例题只计算图所示网络

计划中非关键工作的自由时差、总时差、最迟开始时间和最迟完成时间。

时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时

间参数直观地表达出来。

一、时标网络计划的编制方法

时标网络计划宜按各项工作的最早开始时间编制。为此，在编制时标网络计划时应使每

一个节点和每一项工作(包括虚工作)尽量向左靠，直至不出现从右向左的逆向箭线为止。

在编制时标网络计划之前，应先按已经确定的时间单位绘制时标网络计划表。时间坐标

可以标注在时标网络计划表的顶部或底部。当网络计划的规模比较大，且比较复杂时，可以

在时标网络计划表的顶部和底部同时标注时间坐标。必要时，还可以在顶部时间坐标之上或

底部时间坐标之下同时加注日历时间。

编制时标网络计划应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进

时标网络计划

时标网络计划

1. 简介

时标网络计划是一种常用的项目管理工具，它通过构建项目工作的逻辑网络关系，确定项目完成的时间、资源和成本等方面的最优计划，从而帮助项目管理者提高项目的完成效率和质量，降低项目风险和成本。

2. 时标网络计划的原理

时标网络计划主要由以下几个方面组成：

（1）活动及其完成时间：指项目中每个活动的开始和完成时间，通过确定活动的先后顺序和耗时，建立起活动之间的逻辑网络关系。

（2）路径：指连接起始活动和终止活动的一组相互连接的活动，它是从项目开始到结束的最长时间路径，在网络图中用一系列箭头和活动名称表示，即关键路径。

（3）关键路径：指项目最长的路径，它上面的每个活动都是必须按照规定的时间完成才能保证整个项目的按期完成。如果关键路径上的某个活动出现延误，会导致整个项目的延误。

（4）自由浮动时间和总浮动时间：自由浮动时间是指在不影响后续活动的前提下，某个活动可以延误的时间。而总浮动时间则是指某个活动可以延误的最长时间，即自由浮动时间和竞争浮动时间之和。

（5）资源调配：在项目进行中，将各资源分配到需要他们的活动上，以保证活动能够按时完成，并且避免资源的浪费和冲突。

3. 时标网络计划的步骤

时标网络计划的制定过程分为以下几个步骤：

（1）确定项目的要求和目标。

（2）确定项目的可行性，并制定项目计划。

（3）将项目按照逻辑关系拆分成一系列工作活动，并确定它们之间的先后顺序、耗时和资源需求。

（4）绘制时标网络图，并确定关键路径。

（5）检查路径上的活动，确认时间、资源和质量的限制是否得到满足。

（6）调整活动的时间、资源和质量要求，以满足项目的要求和目标。

4. 时标网络计划的应用

时标网络计划广泛应用于建筑、机械、电力、石油、航空、交通、信息技术等行业的项目管理中，尤其是复杂大型项目的管理。使用时标网络计划可以帮助项目管理者提高项目完成效率和质量，降低项目风险和成本。

204060801001201401601806一层二层三层四层五层六层21

710

11121314

1基础施工 8一层二层三层五层六层

施工准备1516171819

钢筋绑扎模板安装混凝土施工墙体砌筑屋面工程内装饰外装饰

9232425262728

土方3条基硂

4

5

说明：1、本工程如遇法定假期，各施工节点相应顺延，但施工总工期不变。

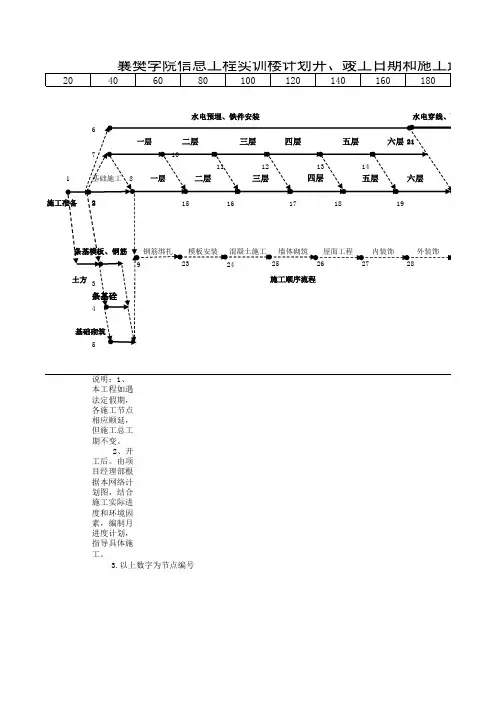

2、开工后。由项目经理部根据本网络计划图，结合施工实际进度和环境因素，编制月进度计划，指导具体 襄樊学院信息工程实训楼计划开、竣工日期和施工进度网络

条基模板、钢筋

施工顺序流程

3.以上数字为节点编号基础砌筑水电预埋、铁件安装水电穿线、配

四层

220022

30 竣工工程决算

2031

室外工程29

编制月进度计划，指导具体施工。和施工进度网络图

、配管、调试

土方回填、扫尾

双代号时标网络计划典型例题

2012-07-04 11:47 来源： 打印 | 收藏 |

字号

分享到：

例题1：下图所示的双代号网络图中，存在绘图错误的有（ ）。

A．循环回路

B．多个起点节点

C．多个终点节点

D．一对节点编号代表多项工作

E．节点编号顺序错误

【正确答案】CDE

【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）； 选项E，节点3、4编号顺序错误。参见教材P117、119

例题2：下列关于双代号网络计划绘图规则的说法，正确的有（ ）。

A．网络图必须正确表达各工作间的逻辑关系

B．网络图中可以出现循环回路

C．网络图中一个节点只有一条箭线引出

D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线

E．单目标网络计划只有一个起点节点和一个终点节点

【正确答案】ADE 【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119

例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（ ）。

工作 A B C D E

F

紧前工作 —— —— A A、B D C、D

A．A图
