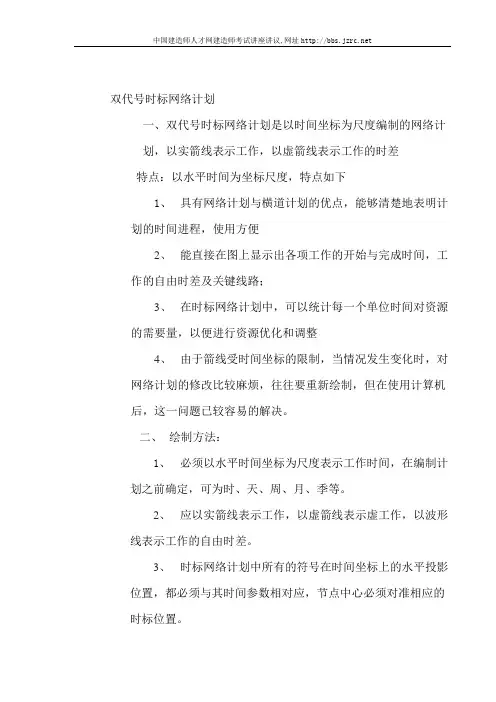

双代号时标网络计划

一、双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示工作的时差

特点：以水平时间为坐标尺度，特点如下

1、 具有网络计划与横道计划的优点，能够清楚地表明计划的时间进程，使用方便

2、 能直接在图上显示出各项工作的开始与完成时间，工作的自由时差及关键线路；

3、 在时标网络计划中，可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整

4、 由于箭线受时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。

二、 绘制方法：

1、 必须以水平时间坐标为尺度表示工作时间，在编制计划之前确定，可为时、天、周、月、季等。

2、 应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

3、 时标网络计划中所有的符号在时间坐标上的水平投影位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。 中国建造师人才网建造师考试讲座讲议,网址

4、 时标网格计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示

三、 编制方法：

(一)间接绘制法

所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。

(二)直接绘制法

所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。

(1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。

(2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。

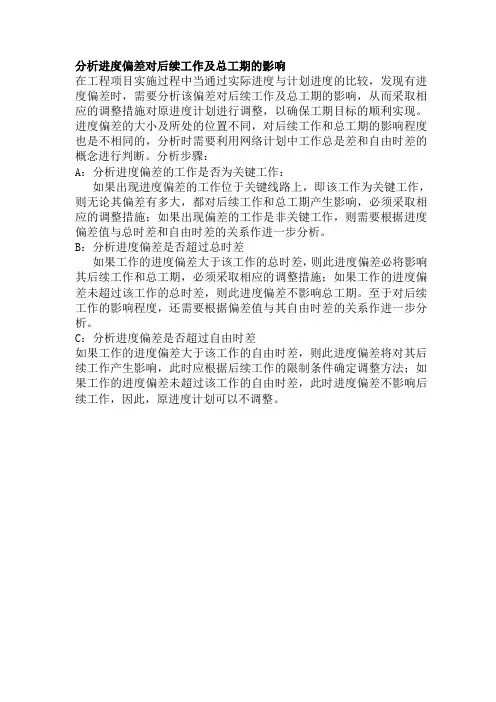

分析进度偏差对后续工作及总工期的影响

在工程项目实施过程中当通过实际进度与计划进度的比较，发现有进度偏差时，需要分析该偏差对后续工作及总工期的影响，从而采取相应的调整措施对原进度计划进行调整，以确保工期目标的顺利实现。进度偏差的大小及所处的位置不同，对后续工作和总工期的影响程度也是不相同的，分析时需要利用网络计划中工作总是差和自由时差的概念进行判断。分析步骤：

A：分析进度偏差的工作是否为关键工作：

如果出现进度偏差的工作位于关键线路上，即该工作为关键工作，则无论其偏差有多大，都对后续工作和总工期产生影响，必须采取相应的调整措施；如果出现偏差的工作是非关键工作，则需要根据进度偏差值与总时差和自由时差的关系作进一步分析。

B：分析进度偏差是否超过总时差

如果工作的进度偏差大于该工作的总时差，则此进度偏差必将影响其后续工作和总工期，必须采取相应的调整措施；如果工作的进度偏差未超过该工作的总时差，则此进度偏差不影响总工期。至于对后续工作的影响程度，还需要根据偏差值与其自由时差的关系作进一步分析。

C：分析进度偏差是否超过自由时差

如果工作的进度偏差大于该工作的自由时差，则此进度偏差将对其后续工作产生影响，此时应根据后续工作的限制条件确定调整方法；如果工作的进度偏差未超过该工作的自由时差，此时进度偏差不影响后续工作，因此，原进度计划可以不调整。

双代号时标网络计划典型例题

2012-07-04 11:47 来源： 打印 | 收藏 |

字号

分享到：

例题1：下图所示的双代号网络图中，存在绘图错误的有（ ）。

A．循环回路

B．多个起点节点

C．多个终点节点

D．一对节点编号代表多项工作

E．节点编号顺序错误

【正确答案】CDE

【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）； 选项E，节点3、4编号顺序错误。参见教材P117、119

例题2：下列关于双代号网络计划绘图规则的说法，正确的有（ ）。

A．网络图必须正确表达各工作间的逻辑关系

B．网络图中可以出现循环回路

C．网络图中一个节点只有一条箭线引出

D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线

E．单目标网络计划只有一个起点节点和一个终点节点

【正确答案】ADE 【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119

例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（ ）。

工作 A B C D E

F

紧前工作 —— —— A A、B D C、D

A．A图

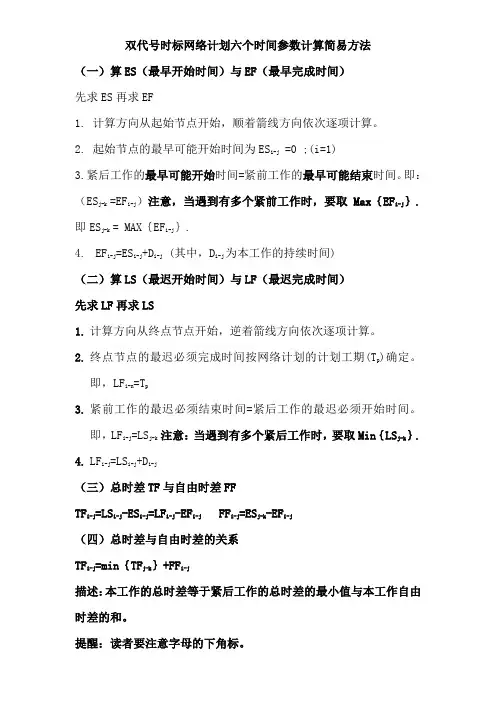

双代号时标网络计划六个时间参数计算简易方法

（一）算ES（最早开始时间）与EF（最早完成时间）

先求ES再求EF

1. 计算方向从起始节点开始，顺着箭线方向依次逐项计算。

2. 起始节点的最早可能开始时间为ESi-j =0 ;(i=1)

3.紧后工作的最早可能开始时间=紧前工作的最早可能结束时间。即：

（ESj-k =EFi-j）注意，当遇到有多个紧前工作时，要取Max｛EFi-j｝.即ESj-k = MAX｛EFi-j｝.

4. EFi-j=ESi-j+Di-j (其中，Di-j为本工作的持续时间)

（二）算LS（最迟开始时间）与LF（最迟完成时间）

先求LF再求LS

1. 计算方向从终点节点开始，逆着箭线方向依次逐项计算。

2. 终点节点的最迟必须完成时间按网络计划的计划工期(Tp)确定。即，LFi-n=Tp

3. 紧前工作的最迟必须结束时间=紧后工作的最迟必须开始时间。即，LFi-j=LSj-k 注意：当遇到有多个紧后工作时，要取Min｛LSj-k｝.

4. LFi-j=LSi-j+Di-j

（三）总时差TF与自由时差FF

TFi-j=LSi-j-ESi-j=LFi-j-EFi-j FFi-j=ESj-k-EFi-j

（四）总时差与自由时差的关系

TFi-j=min｛TFj-k｝+FFi-j

描述：本工作的总时差等于紧后工作的总时差的最小值与本工作自由时差的和。

提醒：读者要注意字母的下角标。
