建筑节能施工现场质量管理与控制外墙外保温部分ppt课件

格式：ppt
大小：7.01 MB
文档页数：5

下载文档原格式

外墙外保温施工标准ppt课件

5
普通型圆盘直径50mm（用于一般保温板），加强型圆盘直径 100mm（用与防火隔离带）； ➢ 粘接、抗裂砂浆性能符合规范要求； ➢ 外墙腻子：弹性耐水腻子 ➢ 外墙涂料 2、原材进场验收： ➢ 生产企业资质证明文件； ➢ 材料、构配件质量证明文件； ➢ 材料性能检测报告； ➢ 进场复试报告；
6
➢ 任何大于0.1m2的单块苯板，必须加锚钉，小于0.1m2板块，现场
酌情处理；；
锚栓固定每平米点数
模塑聚苯板
模塑聚苯板
20m一下：3个（宜设）
20m一下：4个（宜设）
20~50m：5个
20~50m：5个
50~90m：9个
50~90m：9个
90m以上：11个
90m以上：11个
14
阳角处保温板交错搭接
3、阴阳角网格布搭接按此图施工；
4
一、材料
1、原材材质要求： ➢ 保温材料：EPS
容重≥18~22Kg/m3，燃烧等级不小于B2级；
XPS 容重≥25~32Kg/m3，燃烧等级不小于B2级；
➢ 防火隔离带种类一般为：岩棉、泡沫水泥板、膨胀玻化微珠保温砂
浆板、发泡陶瓷保温板；防火隔离带保温材料芯材燃烧性能等级为
A级；
➢ 耐碱涂塑玻纤网格布：普通型：规格为5×5mm，且≥ 130g/m2
加强型：规格为5×5mm，且≥ 130g/m2 ；
➢ 保温钉一般由3部分组成:
1、尼龙制成的套管,直径一般为8mm；
2、套管内的镀锌钢螺丝，入墙锚固长度≥ 50mm；
3、套管前的尼龙圆盘(用以压盖保温板)，分普通型和加强型，
3、聚苯板宽度不宜大于1200mm，高度不宜大于600mm； 4、应做基层与胶粉剂的拉伸粘接强度检验，粘接强度不应低于0.3MPa，且粘接

外墙保温质量管控要点培训讲义ppt(60页,图文并茂)

h
压折比（抗压强度/抗折强度）
-
指标 ≥0.70 ≥0.50 ≥0.50
≥0.10或聚苯板破坏
≥2 ≤3.0
项目
抗裂砂浆单位
可操作时间
h
拉伸粘结强度（常温28d）
MPa
浸水拉伸粘结强度（浸水7d）
MPa
压折比（抗压强度/抗折强度）
-
指标 ≥1.5 ≥0.7 ≥0.5
≤ 3.0
耐碱网格布
项目网孔中心距
二、材料控制 ➢ 按图纸要求选择保温板的材质、厚度及防火等级，粘接砂浆的选用应与保温板配套，外保温用罩面砂浆、耐碱型玻璃纤维网格布（简称网格布）、锚钉、镀锌钢丝网应符合相关规定。 ➢ 外保温施工所用材料按要求进场，保温板、胶粘剂、
耐碱网格布、抗裂砂浆应有出厂合格证、型检报告，并应取得检验合格的复检报告。需复检项及内容： ①粘接砂浆：粘接强度； ②外保温：压缩强度、导热系数、密度、燃烧性能； ③网格布：力学性能、抗腐蚀性能；注：粘接砂浆30天左右出报告，保温板及网格布一周。 ➢ 保温板从生产至使用时间间隔应满足使用说明书
1、尼龙制成的套管,直径一般为8mm； 2、套管内的镀锌钢螺丝，入墙锚固长度≥ 50mm； 3、套管前的尼龙圆盘(用以压盖保温板)，分普通型和
加强型，普通型圆盘直径50mm（用于一般保温板），加强型圆盘直径100mm（用与防火隔离带）； ➢ 原材进场验收与提供的质量证明文件： 1、生产企业资质证明文件；
陈化期要求，防止保温板上墙后收缩引起面层开裂；（EPS常温42d，60度蒸汽养护5d以上） ➢ 填充墙与主体结构交接处、螺栓眼封堵用防水涂料按要求进场验收；
➢ 防火隔离带种类一般为：岩棉、泡沫水泥板、膨胀玻化微珠保温砂浆板、发泡陶瓷保温板；防火隔离带保温材料芯材燃烧性能等级为A级；

《外墙外保温技术》课件

04
外墙外保温技术的质量保障与维护
外墙外保温技术的质量检测与评估
质量检测
对外墙外保温系统进行全面检测，确保其符合相关标准和设计要求。
评估方法
采用专业评估工具和手段，对外墙外保温技术的性能、耐久性、安全性等方面进行评价。
外墙外保温系统的维护与保养
定期检查
定期对外墙外保温系统进行检查，及时发现并处理潜在问题。
详细描述
该案例介绍了某公共设施的外墙外保温工程，强调了外墙外保温技术在公共设施中应用的可持续发展。通过合理的保温材料选择和施工工艺，实现了公共设施的节能减排和绿色环保的目标。该案例为公共设施的外墙保温工程提供了可持续发展的典范。
THANKS
感谢观看
工业建筑
对于工业建筑，如厂房、仓库等，外墙外保温技术可以有效
降低能耗和维护成本。
既有建筑改造
对于既有建筑的外墙保温改造，外墙外保温技术同样是一种
有效的解决方案。
02
外墙外保温技术的原理与优势
外墙外保温技术的原理
01
02
03
04
外墙外保温技术是一种通过在外墙结构外部添加保温材料来
减少能源消耗的技术。
总结词
住宅小区外墙外保温工程的成功实践
详细描述
该案例介绍了某住宅小区的外墙外保温工程，包括工程背景、保温材料选择、施工工艺、工程效果等方面的内容。通过该案例，展示了外墙外保温技术在住宅小区中应用的可行性和优越性，为类似工程提供了有益的参考。
案例二：某商业建筑的外墙外保温工程
总结词
商业建筑外墙外保温工程的创新应用
与内墙保温技术相比，外墙外保温技术能够更好地保护建筑物外墙，减少外部环境因素对建筑物的影响。

外墙保温材料及保温系统ppt课件

1.原材料取样
1.1膨胀聚苯板薄抹灰外墙外保温系统
1.1.1膨胀聚苯板（EPS）
《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
《建筑节能工程施工质量验收规范》GB50411-2007
验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积ቤተ መጻሕፍቲ ባይዱ20000m2以上时各抽查不少于6次。每批产品随机抽样，不少于20块。
精选编辑ppt
5
1.2胶粉聚苯颗粒外墙外保温系统
1.2.1胶粉聚苯颗粒保温浆料
《胶粉聚苯颗粒外墙外保温系统》JG 1582004
验收批次：以同种产品、同一级别、同一规格产品30ｔ为一批，不足一批以一批计。从每批任抽１０袋，从每袋中分别取试样不少于500 ｇ，混合均匀，按四分法缩取出比试验所需量大1.5倍的试样为检验样；（即5ｋｇ）
精选编辑ppt
11
精选编辑ppt
2
1.1.3胶粘剂
《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
《陶瓷墙地砖胶粘剂》JC/T 547-2005
《建筑节能工程施工质量验收规范》GB504112007
验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。每批产品随机抽样，抽取20kg样品，充分混匀，取样后，将样品一分为二。一份检验，一份留样。
《胶粉聚苯颗粒外墙外保温系统》JG 158-2004
验收批次：1.粉状材料：以同种产品、同一级别、同一规格产品30ｔ为一批，不足一批以一批计。从每批任抽１０袋，从每袋中分别取试样不少于500ｇ，混合均匀，按四分法缩取出比试验所需量大1.5倍的试样为检验样；（即8ｋｇ）

【建筑】外墙外保温ppt模版课件

A、保温层上开槽,粘结成品滴水槽做法
B、鹰嘴做法
C、保温层留槽
D、面砖粘贴留槽
6、窗户后塞口和窗户先立口的保温施工
7、脚手架连墙件、龙门架、人货电梯、塔吊等与结构的连接处〔洞口四周多留至少100mm〕
注：也可留出方形的形状,方法同上.
水泥沙浆保温材料抗裂砂浆网格布抗裂砂浆
4、阴阳角处施工
〔1〕底层与二层及以上不同〔2〕涂料饰面与面砖饰面不同〔3〕胶粉聚苯颗粒系统与苯板系统不同
〔4〕地区也有差异〔5〕阴角与阳角做法不同
目前现场的几种做法：
1、保温浆料做护角；
2、水泥砂浆做护角.
抗裂：
耐碱网格布加强网、耐碱网格布标准网、镀锌簿钢板加强等.
5、滴水的几种做法〔含苯板〕
六、两个系统的共性问题
1、竣工验收时检测：系统抗冲击性能、粘贴强度、固定锚栓件的抗拔强度等；
网格布
钢丝网
2、各厂家的原材料不可交叉使用〔整个系统的主材匹配〕；
3、钢丝网压弯,在平坦地面上用木方折弯；
4、设计所采用的标准和图集与厂家的做法有出入,应协商解决,口径一致；
〔JGJ144-2004、皖2004-J113、02J121-1、 JG149-2003、JG158-2004等〕
过20kg/m2的饰面材料
4、EPS外墙外保温由于施工操作因素的质量问题及原因分析
A、外保温系统脱落 B、冬季内墙面泛霜结露 C、保温层粘贴时保温板空鼓、虚贴 D、保护层、面层、抹灰层空鼓开裂
5、外墙外保温局部渗水的原因 A、女儿墙部位渗水 B、门窗口部位渗水 C、阳台窗与墙交叉处渗水 D、铁爬梯、水落管等建筑构件根部渗水 E、分格缝部位渗水
2、我国与国外建筑能耗消耗对比

建筑外墙外保温部分节能施工现场质量管理与控制PPT课件

●开发较迟，尚未以“系统”列入国家标准图集 ●产品的国家行业标准准备编制 ●不少省市有该系统的地方性应用规程和图集 ●上海有不少工程应用，特别是高层和贴面砖的
第8页/共89页
3、胶粉聚苯颗粒外墙外保温系统
●以胶粉聚苯颗粒保温浆料为保温层材料
●一种整体式的抹灰系统
●有该系统的国家建筑工业行业标准JG158-2004
●已纳入国家建筑标准设计图集（02J121-1）《外墙外保温建筑构造（一）》中B型做法
●保温浆料的燃烧性能为难燃性（B1级） ●我国夏热冬冷地区开发该产品的企业很多，市场情
况较混乱
第9页/共89页
二、三种薄抹灰系统的构成
1、两种聚苯板系统(EPS、XPS）的构造基本相同其构造层次均为：粘结层、保温层、护面层、饰面层
饰面层 ④
柔性耐水腻子 +涂料
(或粘贴面砖)
第12页/共89页
三、组成材料的性能要求
1、保温层材料
① 两种聚苯板
项目
EPS板
XPS板
密度，kg/m3 导热系数，W/(m·K)
压缩强度，MPa 抗拉强度，MPa 体积吸水率，% 尺寸稳定性， % 透湿系数，ng/(pa.m.s)
18.0-22.0 ≤0.041 ≥0.10 ≥0.10
图１聚苯板勒脚做法
第29页/共89页
⑤门窗洞口角部的聚苯板，应采用整块聚苯板裁出，不得拼接（图3）。
焊点抗拉力
N
>65
镀锌层质量
g/㎡
≥122
第20页/共89页
8、对机械锚固件的要求 ——行标《膨胀聚苯板薄抹灰外墙外保温系统》
●塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺（polyamide6、 polyamide6.6 ）、聚乙烯（ polyethylene ）或聚丙烯 (polypropylene)制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料；金属螺钉应采用不锈钢或经过表面防腐处理的金属制成。

外墙外保温系统技术培训ppt课件

丝网架聚苯
板
网架聚苯板
检验墙及钢丝
浇筑墙体混凝土
7.有网体系技术要求
➢ 有网体系采用阻燃型保温板，其正面有水平梯形凹槽，并带有单片钢丝网架与穿过保温板的斜插钢丝焊接，形成三维空间的保温板，在保温板两面及钢丝网架上均喷涂干粉界面剂。
➢ 当建筑外墙钢筋绑扎完毕后，即在墙体钢筋外侧安装保温板，并在板上插入塑料锚栓，锚拴伸入墙体≥50mm与墙体钢筋绑扎，在同样位置的墙体外侧钢筋与保温板之间加水泥砂浆垫块。
60
50
条粘法
＞5
≥100 ≤200 点框法聚苯板粘结示意图
门窗洞口
翻包网布总宽 200mm+聚苯板厚度
洞口加强布
门窗洞口玻纤网增强做法
400
200
D.钢丝网增强做法
施工准备、材
放
配
线
聚
、
苯
拉
板
基
胶
准
粘
粘贴聚苯板
安装胀塞套管Biblioteka 配抹面砂浆料
线
剂
准
备
完
外
工
饰
验
面
10mm左右为宜，并整体找平。 ➢ 保温层固化干燥后（一般为5天）方可进行下一道工
序施工。 ➢ 保温层与基层之间及各层之间的粘结必须牢固，不
应脱层、空鼓和开裂。
产品平米用量计算
产品平米用量（kg）＝使用厚度（mm）×砂浆密度
产品
施工厚度
平米用量(kg)
抗裂砂浆
3cm左右
瓷砖粘结剂
5mm左右
单组分粘结砂浆 10mm左右（40％粘结面积）

外墙保温(1)课件

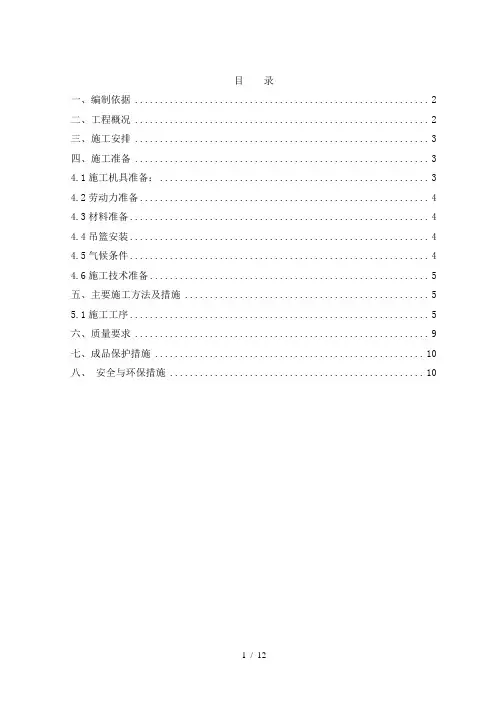

目录一、编制依据 (2)二、工程概况 (2)三、施工安排 (3)四、施工准备 (3)4.1施工机具准备： (3)4.2劳动力准备 (4)4.3材料准备 (4)4.4吊篮安装 (4)4.5气候条件 (4)4.6施工技术准备 (5)五、主要施工方法及措施 (5)5.1施工工序 (5)六、质量要求 (9)七、成品保护措施 (10)八、安全与环保措施 (10)一、编制依据二、工程概况工程名称：2015年朝阳区老旧小区综合改造第二批节能工程第二标段建设单位：北京市朝阳区住房与城乡建设委员会设计单位：北京希埃希建筑设计院监理单位：北京东方通国际工程监理有限公司施工单位：北京住总集团有限责任公司代建单位：北京东方通国际工程监理有限公司建设地点：安华里小区、安贞里小区、安贞西里小区、光辉里小区、红庙北里小区、建国路100号楼、石佛营南里小区、西大望路小区施工范围：建筑外墙、屋面等位置增加外保温材料，屋面及阳台顶板新作防水，建筑外立面保温，单元门改造粉饰见新，更换外窗、封阳台窗及通廊外窗、室内供热系统计量及温控改造等。

工期：总工期183天。

计划开工日期：2015年12月15日，计划竣工日期：2016年6月15日。

质量标准：合格三、施工安排1 本项目采用外墙外保温体系，保温层采用40厚A级复合硬泡聚氨酯保温板，墙身细部保温做法12BJ2-11进行设计绘制。

2 A 级复合硬泡聚氨酯保温板进场要有合格证和材质报告，并且要进行严格检验。

进场后要核对图纸和排板图，确保保温板加工尺寸和数量准确。

3 提前对保温板按图纸尺寸进行加工翻样。

4 清理施工现场，留出空地堆放进场保温板及其它材料。

四、施工准备4.1施工机具准备：4.2劳动力准备4.3材料准备4.3.1材料进场后设有相应的材料库房，材料应分类码放，并按要求进行质量验收。

4.3.2聚苯板应成捆立放，并有防雨、防潮、防火措施；网格布防雨存放。

4.3.3材料进场计划4.4吊篮安装根据外墙吊篮施工方案,应提前5～8天安装外挂吊篮,验收合格后,进行外墙保温施工，吊挂方案可现场实施,吊篮方案需监理、总包安全审批后进行施工。

外墙外保温工程质量控制要点ppt课件

2.保温材料质量控制
• 建筑围护结构的热工性能规定了许多刚性的指标。
• 外墙的传热系数采用平均传热系数，即按面积加权法求得的传热系数，主要是必须考虑围护结构周边混凝土梁、柱、剪力墙等“热桥”的影响，
• 建筑节能工程所使用材料的燃烧性能等级和阻燃处理，应符合设计要求和国家现行标准《高层民用建筑设计防火规范》GB50045、《建筑内部装修设计防火规范》GB50222和《建筑设计防火规范》GBJ16的规定。
2.2墙体节能工程的保温、粘结、增强材料抽样复验
• 1 ）保温板材的导热系数、密度、抗压强度或压缩强度； • 2）粘结材料的粘结强度； • 3）增强网格布的力学性能、抗腐蚀性能； • 检验方法：见证取样送检，随机抽,核查复验报告。 • 检查数量：同一厂家的同一种产品，当单位工程建筑面积
在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
粘结必须牢固，不得脱层、空鼓和开裂；
3.1外墙外保温系统施工构造
基本构造
基层墙体
（1）
水泥砂界面层保温层护面层饰面层(6) 外墙外保温构造示意图
浆找平
层 (2) (3)
(4)
(5)
混凝土墙水泥砂体、各种浆找平砌筑墙体
用
粘结材料
无机不粘结材料护面
燃保温层材料 (含面砖粘结面砖勾缝功能
质量损失率抗压强度损失率
W/(m2*K) % %
内照射指数外照射指数
技术要求 ≤300 ≤0.065 ≥0.40 ≥70 ≤0.3 ≥0.60 ≥2.30 ≤5 ≤25 A级 ≤1.0 ≤1.3
• 外墙外保温工程技术规程 JGJ144-2008 • 公共建筑节能设计标准 GB50189—2005， • 公共建筑节能设计标准 DGJ 08-107-2012沪 • 居住建筑节能设计标准 DGJ08-205-2011沪 • 建筑节能工程施工质量验收规范GB50411-2007 • 建筑节能工程施工质量验收规程DGJ08-113-2009沪 • 建筑外墙防水规程 JGJT235-2011

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精品课件
④铺设至外墙转角部位，玻纤网布应连续、包转宽度不应少于200mm。
⑤门窗洞口网格布应加强，并在洞口角部沿45度方向加贴一块200×300mm 的标准网布。
特点：
✓ 广泛用于各种基层墙体，如：混凝土、实心砖、空
心混凝土砌块和加气混凝土等 ✓ 可用于各种EPS板、XPS板或矿棉板等外保温材料的固定 ✓ 敲击式安装，无需专门安装工具，方便快捷 ✓ 金属钉有镀锌防腐处理，也可提供有A2不锈钢钉
特点：
✓ 适用于混凝土、轻质混凝土、天然石材、粘土砖、加气混凝土等基层墙体 ✓ 用于固定柔软而又耐压的板状或条状保温材料，如：石棉、玻璃棉 ✓ 通过尼龙钉上的竖向筋条与钻孔壁形成摩擦，从而产生锚固作用 ✓ 直径为90mm的圆盘便于外力均匀地传递到基材上，同时可增强柔软保温材料自身的刚度。
② 锚固点数量应符合设计要求。对挤塑板系统，应对全部粘贴挤塑板的墙面均采用塑料锚拴固定。一般做法是高度20m以下的墙面，每平方米打4个,20m~50m应为5~6 个,50m以上应不少于8个；任何面积大于0.1平方米的单块板应打1个；变形缝两侧的挤塑板也应有锚固件固定。锚栓在墙体转角、阳角、檐口下、门窗洞口边缘的水平、垂直方向加密，其间距不大于300mm,锚栓距基层墙体边缘应不小于60mm，锚栓拉拔力不得小于0.3MPa。
护面层施工包括抹面砂浆涂抹和网格布铺设： ①涂抹抹面砂浆前，应先检查聚苯板是否干燥，表面是否平整，并去除板面的有害物质和杂质。 ②护面层应采用二道抹面砂浆施工法。先用不锈钢抹子在聚苯板表面均匀涂抹一道厚度为1.6mm的抹面砂浆（面积略大于一块网格布范围），立即将网格布压入湿砂浆中，待砂浆干硬至可碰触时，再抹上第二道抹面砂浆，直至全部覆盖网格布，此时，网格布约处于两道砂浆的中间层位置。 ③网格布应自上而下沿外墙一圈一圈铺设。标准网布应搭接（水平和垂直搭接宽度均不得小于100mm）；加强网布之间应对接，不可搭接。网格布须翻包的部位（包括聚苯板的各终端部位）均采用预埋做法。
⑦ 聚苯板抹完胶粘剂后，应立即将板平贴在基层墙面上滑动就位，动作应轻柔，均匀挤压，并用长度超过2m的靠尺作整平，间隙大于 2mm的板缝，用聚苯板条填实，板间高差应打磨平整。
精品课件
2、锚固件安装要求
辅助锚固用于挤塑聚苯板系统以及饰面层为面砖的膨胀聚苯板系统。
① 锚固件安装应在聚苯板粘贴24h后进行。
精品课件
二、施工要求
（一）基本要求
1、外保温工程的施工应在基层施工质量验收合格后进行。
2、外门窗洞口应通过验收，门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。
3、外保温工程的施工应有施工方案，施工人员应经过培训并经考核合格。
材料组成
精品课件
4、耐碱玻璃纤维网布
① 用于EPS系统或XPS系统
玻璃纤维耐碱网布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高护面层的机械强度和抗裂性。
耐碱精玻品课璃件纤维网格布
5、锚栓
DIPK （塑料钉）
DIPS （金属钉）
DHK 通风式幕墙外保温锚栓
精品课件
⑤门窗洞口角部的聚苯板，应采用整块聚苯板裁出，不得拼接，拼缝离开角部至少200mm。
。
图2：每排板错缝1/2板长
裁出
墙角处交错咬合
图3：门窗洞口角部聚苯板用整板
精品课件
⑥ 聚苯板粘贴可采用点粘法或条粘法，胶粘剂（粘结胶浆）在聚苯板上的涂抹面积不得小于聚苯板面积的40%。涂抹厚度视基层墙面的平整度而定。涂抹粘结胶浆时，聚苯板侧边应保持清洁，不得粘有胶浆，。
6、外保温工程施工期间以及完工后24ｈ内，基层及环境空气温度不应低于5℃。夏季
应避免阳光暴晒。在5级以上大风天气和雨天不得施工。情况允许时，可采取遮阳、
防雨和防风措施。
精品课件
（二）施工要求
１、聚苯板粘贴要求 ①用于外保温工程的聚苯板，应在出厂前在自然状态下陈
化４２ｄ或６０℃蒸汽中陈化５ｄ，使尺寸基本稳定。 ②粘贴前应在基层墙面上弹线排版，当需要设置系统变形
4、保温层施工前，应进行基层处理。基层应坚实、平整、清洁，无油污、脱模剂等妨碍粘结的附着物；凸起、空鼓和疏松部位应剔除并找平，找平层应与墙体粘结牢固。
5、对聚苯板粘贴系统，根据JGJ144规程应做基层墙体与胶粘结的拉伸粘结强度检验，粘结强度不应低于0.3MＰa，并且粘结界面脱开面积不应大于50%。
③膨胀聚苯板(EPS)系统要贴面砖也应打锚固件，一般每平方米墙面打4个，高层建筑应分段增加(如6个、8个等)。
每平米打4个锚固件
精品课件
每平米打5~6个
④ 如基层墙体内部有孔洞或空心结构，应采用有回拧功能的锚固件 (中间用金属钉）。
⑤ 锚固件进入基层墙体的深度不应小于30mm。
3、护面层施工要求
节能施工现场质量管理与控制
（外墙外保温部分）
********
精品课件
目录
一、原材料二、施工要求三、施工质量管理四、施工质量控制五、质量通病与防治
精品课件
一、原材料 1、聚苯板系统(EPS、XPS）的构造其构造层次均为：粘结层、保温层、护面层、饰面层
外墙基层（砌体、混凝土）找平层(普通水泥砂浆）粘结层（胶粘剂）3mm 保温层（EPS、XPS板）机械锚固件护面层（抹面砂浆+耐碱网布）3~5mm 饰面层（涂料、彩色砂浆或面砖等）
精品课件
2、挤塑聚苯板（XPS）系统应增加下列构造措施
a、挤塑板两个表面均应涂刷界面处理剂 b、提高胶粘剂和抹面砂浆的粘结强度 c、采用粘、钉结合做法把XPS板固定在基层墙体上
（每㎡有4~9个钉，墙角和门窗洞口周边再加密)
精品课件
3、胶粉聚苯颗粒外墙外保温系统
构造层次：界面层、保温层、抗裂砂浆护面层、饰面层
缝时，应在相应位置弹出宽度线。 ③挤塑聚苯板粘贴前应先对板的粘贴面涂刷界面处理剂。
精ห้องสมุดไป่ตู้课件
④聚苯板粘贴应从外墙的下部（宜为散水坡以上 200~300mm）开始（图1）自下而上逐排沿水平方向依次进行，每排板各错缝 1/2板长（局部最小错缝１００ｍｍ），在墙角处，垂直缝应交错咬合（图２）
图１聚苯板勒脚做法
