压力变送器选型指南

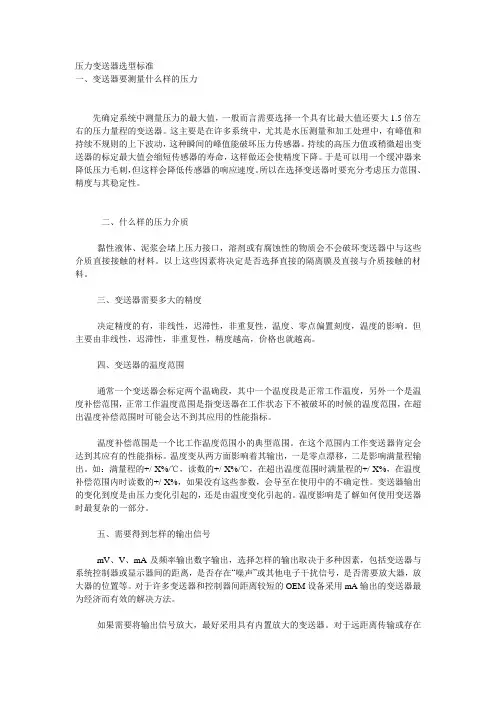

压力变送器选型标准

一、变送器要测量什么样的压力

先确定系统中测量压力的最大值，一般而言需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器。持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其稳定性。

二、什么样的压力介质

黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

三、变送器需要多大的精度

决定精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

四、变送器的温度范围

通常一个变送器会标定两个温确段，其中一个温度段是正常工作温度，另外一个是温度补偿范围，正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时可能会达不到其应用的性能指标。

温度补偿范围是一个比工作温度范围小的典型范围。在这个范围内工作变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移，二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。

五、需要得到怎样的输出信号

mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号，是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备采用mA输出的变送器最为经济而有效的解决方法。

压力-差压变送器的应用及选型

压力/差压变送器的应用及选型

1概述

在诸类仪表中，变送器的应用最广泛、最普遍，变送器大体分为压力变送

器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密

度等。变送器有两线制和四线制之分，两线制变送器尤多；有智能和非智

能之分，智能变送器渐多；有气动和电动之分，电动变送器居多；另外，

按应用场合有本安型和隔爆型之分；按应用工况变送器的主要种类如下：低（微）压/低差压变送器；中压/中差压变送器；高压/高差压变送器；

绝压/真空/负压差压变送器；高温/压力、差压变送器；耐腐蚀/压力、差

压变送器；易结晶/压力、差压变送器。

变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和应用介

质等方面考虑。实际运用中分为直接测量和间接测量；其用途有过程测量、

过程控制和装置联锁。常见的变送器有普通压力变送器、差压变送器、单

法兰变送器、双法兰变送器、插入式法兰变送器等。

压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但

它们间接测量的参数是有很多的。如压力变送器，除测量压力外，它还可

以测量设备内的液位。在常压容器测量液位时，需用一台压变即可。当测

量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它

们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。在

容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。2压力/差压变送器介绍

差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流

元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压

力和负压。2.1制作

从压力和差压变送器制作的结构上来分有普通型和隔离型。普通型的测量

膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受

到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个

膜片中间，接受被测压力的膜片为外膜片。原普通型膜盒的膜片为内膜片，

第 1 页 共 5 页 差压变送器的选型要点 变送器如何操作

（1）被测介质的物理化学性质和状态，如强酸、强碱、粘稠、易凝固结晶和气化等工况；（2）测量范围、需要的精度及测量功能；（3）测量仪表面对的环境，如石油化

（1）被测介质的物理化学性质和状态，如强酸、强碱、粘稠、易凝固结晶和气化等工况；

（2）测量范围、需要的精度及测量功能；

（3）测量仪表面对的环境，如石油化工的工业环境，有可燃（有毒）和爆炸不安全气氛的存在，有较高的环境温度等；

（4）操作条件的变化，如介质温度、压力、浓度的变化。有时还要考虑到从开车到参数达到正常生产时，气相和液相浓度和密度的变化；

第 2 页 共 5 页 （5）被测对象容器的结构、形状、尺寸、容器内的设备附件及各种进出口料管口都要考虑，如塔、溶液槽、反应器、锅炉汽包、立罐、球罐等；

（6）其他要求，如环保及卫生等要求；

（7）工程仪表选型要有统一的考虑，要求尽可能地削减品种规格，削减备品备件，以利管理；

（8）工艺专利商的实在要求。

（9）实际的工艺情况：

①考虑被测对象是属于哪一类设备。如槽、罐类，槽的容积较小，测量范围不会太大，罐的容积较大，测量范围可能较大；

第 3 页 共 5 页 ②要看介质的物化性质及干净程度，常规的差压式变送器及浮筒式液位变送器，还要对接触介质部分的材质进行选择；

③对有些悬浮物、泡沫等介质可用单法兰式差压变送器。有些易析出、易结晶的用插入式双法兰式差压变送器；

④对高黏度的介质的液位及高压设备的液位，由于设备无法开孔，可选用放射液位计来测量；

⑤除了测量方法上和技术上问题外，还有仪表投资问题。

综上所述，差压变送器的选型，从技术上要可行，经济上要合理，管理上要便利。
