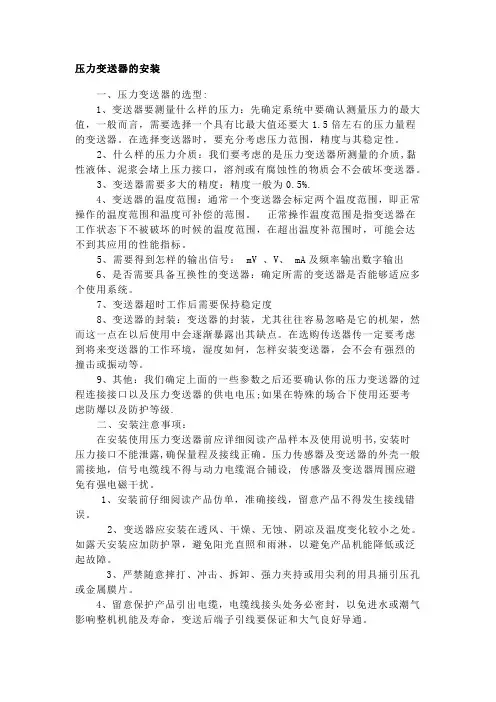

压力变送器的安装

一、压力变送器的选型:

1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。在选择变送器时，要充分考虑压力范围，精度与其稳定性。

2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器。

3、变送器需要多大的精度：精度一般为0.5%.

4、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。 正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补范围时，可能会达不到其应用的性能指标。

5、需要得到怎样的输出信号： mV 、V、 mA及频率输出数字输出

6、是否需要具备互换性的变送器：确定所需的变送器是否能够适应多个使用系统。

7、变送器超时工作后需要保持稳定度

8、变送器的封装：变送器的封装，尤其往往容易忽略是它的机架，然而这一点在以后使用中会逐渐暴露出其缺点。在选购传送器传一定要考虑到将来变送器的工作环境，湿度如何，怎样安装变送器，会不会有强烈的撞击或振动等。

9、其他：我们确定上面的一些参数之后还要确认你的压力变送器的过程连接接口以及压力变送器的供电电压;如果在特殊的场合下使用还要考虑防爆以及防护等级.

二、安装注意事项：

在安装使用压力变送器前应详细阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设, 传感器及变送器周围应避免有强电磁干扰。

1、安装前仔细阅读产品仿单，准确接线，留意产品不得发生接线错误。

2、变送器应安装在透风、干燥、无蚀、阴凉及温度变化较小之处。如露天安装应加防护罩，避免阳光直照和雨淋，以避免产品机能降低或泛起故障。

常见压力变送器/传感器的原理和分类

压力变送器是一种把非电量转变成电信号的器件，变送器关键件主要包含：压力敏感部件、集成电路、结构件

三部分。压力敏感部件有溅射型、电阻应变型、扩散硅型、微熔型、蓝宝石型、陶瓷型等，在外加激励电压后，

通过惠斯登测量原理输出电信号，达到测量介质压力的目的。

☆ 电阻应变压力变送器原理

电阻应变型压力变送器关键器件是电阻应变片，它是一种将被测件上的应变变化，转换成为一种电信号的敏感

器件。通常是将应变片通过特殊的粘合剂紧密的粘在产生力学应变基体上，当基体受力发生应力变化时，电阻应

变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生

的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路

（通常是A/D 转换和CPU）、显示或执行机构。

☆ 陶瓷压力变送器原理

压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠

斯登电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信

号，根据压力量程的不同，标准的信号可标定为2.0 / 3.0 / 3.3mV/V 等，可以和应变式传感器相兼容。通过激光

标定，传感器具有很高的温度稳定性和时间稳定性，并可以和绝大多数介质直接接触。

☆ 扩散硅压力变送器原理

被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感

器内部芯片的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

☆ 溅射薄膜压力变送器原理

在高真空度中，利用磁控技术，将绝缘材料、电阻材料以分子形式淀积在不锈钢弹性膜片上，形成分子键合的

绝缘材料薄膜和电阻材料薄膜，并与弹性不锈钢膜片融为一体，再经过光刻、调阻、温度补偿等工序，在弹性不

..

’. XX有限公司标准

计量器具ABC分类管理标准

20xx-xx-xx批准 20xx-xx-xx实施

Xxx公司标准化委员会 发布

..

’. 前 言

为了加强计量器具管理，适应XXX有限公司精细管理的需要。特制定《计量器具ABC分类管理标准》。

本标准由XXX有限公司标准化委员会提出并解释。

本标准起草人：

本标准起草单位审核人：

本标准批准人：

本标准由XXX有限公司标准化办公室于XX年XX月XX日第X次发布

XXX有限公司

..

’. 计量器具ABC分类管理标准

1范围

1.1本标准规定了XXX有限公司（下称公司）计量器具ABC分类管理的原则、分类办法、分类管理参考目录、分类管理的检查与考核等方面的内容。

1.2本标准适用于公司内计量器具ABC分类管理工作。

1.3引用文件

《中华人民共和国计量法》及相关法规

《关于企业使用的非强检计量器具由企业依法自主管理的公告》

《强制检定工作指南》（国家技术监督局计量司组编）

《重庆钢铁（集团）有限责任公司计量器具ABC分类管理办法》

2管理内容

2.1为加强计量器具的科学有效管理，实现在统一管理的基础上，分层次、有重点的管好用好计量器具，确保量值的准确可靠。

2.2分类原则是按计量器具在企业生产经营活动中的作用和国家对计量器具的管理、检定规程要求，计量器具的计量指标及其使用环境条件、使用频率等情况，划分计量器具为A、B、C三个管理类别，进行分层次管理。

2.4公司内所有计量器具必须按A、B、C进行分类管理。

3计量器具分类管理原则

ST3351电容式智能变送器

概述

ST3351小型化系列电容式变送器是我公司引进国外先进技术和设备，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试。具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA），给使用者有耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上容易兼容并可直接替换，故它是一些老型号产品的替代和更新产品。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

特点

●精度高；

●稳定性好；

●二线制（特殊可四线制）；

●固体元件，接插式印刷线路板；

●小型、重量轻、坚固抗振；

●量程、零点外部连续可调；

●正迁移可达500%；负迁移可达600%；

●阻尼可调；

●单向过载保护特性好；

●无机械可动部件，维修工作量少；

●全系列统一结构，零部件互换性强；

●接触介质的膜片材料可选择；

(316L、TAN、HAS-C、MONEL等耐腐蚀材料)

●防爆结构,全天候使用；

●智能HART现场总线协议。

工作原理

过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约0.1mm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4~20MA DC输出信号。（见图1）

功能参数

●使用对象：液体、气体和蒸气

●测量范围：0-0.1kPa至0-40MPa

●输出信号：4~20mA DC （特殊可为四线制）220V AC供电，0~10mA DC输出

●供电电源：12~45V DC，一般为24V DC

（见图2负载特性）

●负载特性：与供电电源有关，在某一电源电压时带负载能力见图3，负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）
