压力表选型指南

浅谈压力表的选型

周小薇李孝智(黄冈职业技术学院湖北黄冈)

摘要压力是工业生产过程中的重要参数之一。正确地测量和控制压力是保证生产过程良好地运行,从而达到优质高产和安全生产的重要环节。根据被测介质的不同,压力的表现方式的不同,在不同的工艺要求下,只有对压力表进行正确的选型、安装和校验,才能够准确测量。关键词压力仪表安装精确度

压力与温度、流量、物位并称为测量学中四个基本的物理量。

在工业自动化生产过程中,压力也是重要的工艺参数之一。尤其在化工、炼油等生产过程中,经常会遇到各种压力和真空度的测

量。因此,正确地测量和控制压力是保证生产过程良好地运行从

而达到优质高产和安全生产的重要环节。压力测量的意义不仅仅局限于压力自身,有些其他参数的测量也是通过测量压力或差

压而得出来的,例如物位和流量的测量。在压力测量中常有绝对

压力、表压、负压(真空度)及差压之分,所以在测量不同的种类的压力时要选择合适的压力表并正确的使用和安装,才能够达到

预期的测量目的。

压力表的选用与安装是否正确直接关系到测量结果的精确度和仪表的使用寿命,在实际应用中非常重要,介绍如下。

1压力检测仪表选用

压力检测仪表的选用主要包括确定仪表的类型、测量范围、精确度等。

1.1仪表类型的选用必须满足工艺生产的要求包括被测介质的性质,如状态(气体、液体)、温度、粘度、腐

蚀性、法污程度、易燃和易爆程度等。如氧气表、乙炔表,带有

禁油标志,专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等;现场的环境条件,如环境温度、腐蚀情况、振动、潮

湿程度、磁场的强度等。如用于振动环境条件的防震压力表;适

于工作人员的观测,根据检测仪表所处位置和照明情况选用表径(外形尺寸)不等的仪表;是否需要远传、自动记录、显示和报警

等。

1.2仪表测量范围的确定为了保证弹性元件能在弹性变形的安全范围内可靠地工作,

在选择压力表量程时,必须根据被测压力的大小和压力变化的快

慢,留有足够的余地,即是压力表的上限值应高于生产工艺中可能出现的最大压力值。在静态测试(或变化缓慢)的情况下,规

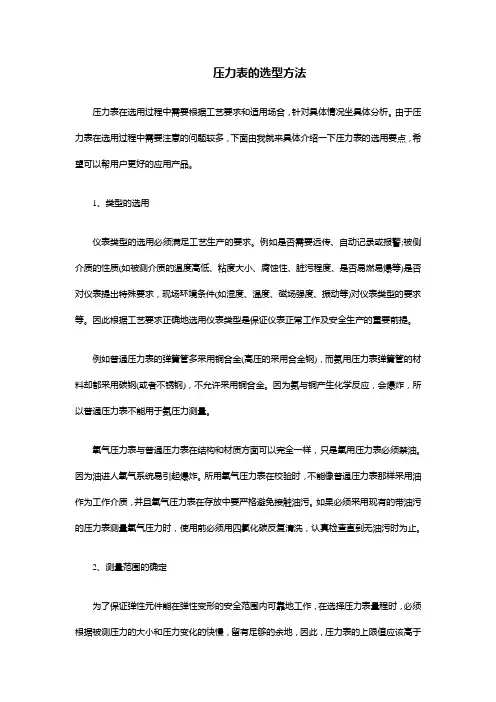

压力表的选型方法

压力表在选用过程中需要根据工艺要求和适用场合，针对具体情况坐具体分析。由于压力表在选用过程中需要注意的问题较多，下面由我就来具体介绍一下压力表的选用要点，希望可以帮用户更好的应用产品。

1、类型的选用

仪表类型的选用必须满足工艺生产的要求。例如是否需要远传、自动记录或报警;被侧介质的性质(如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等)是否对仪表提出特殊要求，现场环境条件(如湿度、温度、磁场强度、振动等)对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

例如普通压力表的弹簧管多采用铜合金(高压的采用合金钢)，而氨用压力表弹簧管的材料却都采用碳钢(或者不锈钢)，不允许采用铜合金。因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。

氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。

2、测量范围的确定

为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3;测量脉动压力时，最大工作压力不应超过测量上限值的1/2;测量高压时，最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证仪表的输出量与输人量之间的线性关系

根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa(其中n为自然整数.可为正、负值)。

一、量程选择

在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;

在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍;

在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值;

在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍;

为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

二、型式选择

测压>0.4MPa时，可选用弹簧管压力表;

测压<0.04MPa时，可选用波纹管和膜盒压力表;

测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置;

测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈;

脉动压力测量应附加阻尼器或耐震压力表;

测含有粉尘气体时应设置除尘器;

测含有液体的气体压力时应设置气液分离器;

测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表;

高压压力表(大于10MPa)应有泄压安全设施。

压力真空表YZ-50/60/75/100/150

压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

型号命名：

技术参数：

型号 结构形式 精确度% 测量范围 MPa

YZ-50Z 轴向无边

±2.5

-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；

0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； YZ-60 径向无边

压力表型号的通用表示方法：

▪ Ｙ-压力，Ｚ-真空或阻尼，Ｂ-防爆或标准

▪ Ｊ-精密或矩形，Ａ-氨表，Ｘ-信号或电接点

▪ ＸＣ-磁助电接点，Ｐ-膜片，Ｅ-膜盒

▪ Ｆ-防腐，Ｎ-耐震，Ｔ-弹簧管，Ｂ-不锈钢

▪ ＹＴＦ表示不锈钢压力表

▪ ＹＡ表示 氨用压力表

▪ ＹＸＣ表示 电接点压力表

▪ ＹＺ表示 真空压力表

▪ ＹＹ表示 乙炔压力表

▪ ＹＯ表示 耐热压力表

▪ ＹＨ表示 氢气压力表

（字母放在型号的前后有所不同）

表盘的直径有Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm、Φ300mm等。

精度等级有4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等.。

大家会看到型号中有数字，这里的数字代表压力表表盘的直径和测量范围。 ▪ 比如：YN-100 0~1MPa

这个压力表就表示普通耐震压力表，测量范围是0~1兆帕。

另外，表盘里面有圆圈的数字表示压力表的精度，有时也用CL.来表示。

还有一些字母代表安装方式，一般跟在表盘直径后面。

▪ 比如：YXC-150-ZT

这个就是普通磁助电接点压力表（不耐震），表面直径150，安装方式为轴向带边。

压力表规格、型号

型号 规格 公称直径

Y—100

Y—100T

Y—100Z

Y—100ZQ

Y—100TQ 径向无边

径向带后边

轴向无边

轴向带前边

径向带前边

表盘直径100mm

Y—150

Y—150T

Y—150Z

Y—150ZQ

Y—150TQ 径向无边

径向带后边

轴向无边

轴向带前边

径向带前边

表盘直径150mm

压力表的选型

5.2.1 压力测量仪表的选型应符合下列要求:

1 压力在一 40kPa~40kPa 时，宜选用膜盒压力表。

2 压力在 40kPa 以上时，宜选用波纹管压力计或弹簧管压力表。

3 压力在一 100kPa~okPa 时，宜选用弹簧管真空表。
