下载文档原格式

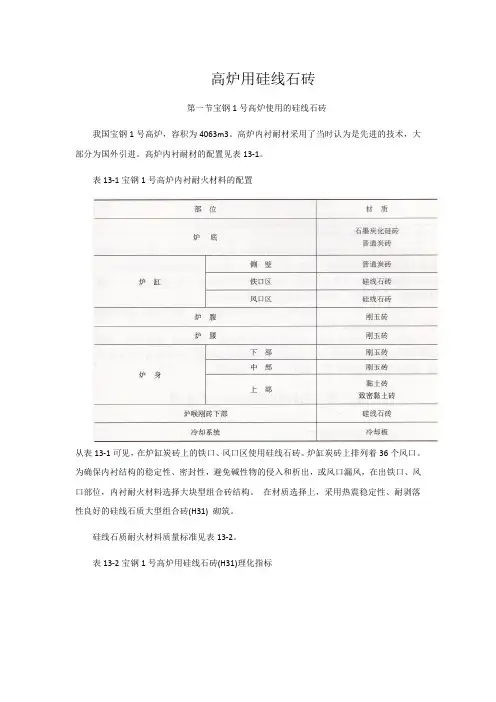

高炉用硅线石砖第一节宝钢1号高炉使用的硅线石砖我国宝钢1号高炉，容积为4063m3。
高炉内衬耐材采用了当时认为是先进的技术，大部分为国外引进。
高炉内衬耐材的配置见表13-1。
表13-1宝钢1号高炉内衬耐火材料的配置从表13-1可见，在炉缸炭砖上的铁口、风口区使用硅线石砖。
炉缸炭砖上排列着36个风口。
为确保内衬结构的稳定性、密封性，避免碱性物的侵入和析出，或风口漏风，在出铁口、风口部位，内衬耐火材料选择大块型组合砖结构。
在材质选择上，采用热震稳定性、耐剥落性良好的硅线石质大型组合砖(H31)砌筑。
硅线石质耐火材料质量标准见表13-2。
表13-2宝钢1号高炉用硅线石砖(H31)理化指标从表13-2可见，H31硅线石砖最关键的技术指标是显气孔率。
因为是大型组合砖，每块砖一般重10kg，大者不小于15kg，所以达到此技术指标难度很大。
再者上述规格值指标是最基本指标，典型值或实物指标远比规格值指标大。
只有材质致密，气孔率低，才能有效承受气流和熔体的冲击。
为了获得高密度低气孔率的制品，除了合理选择原料、颗粒级配、煅烧温度等外，选择高压成型是至关重要的。
武钢3200m3高炉出铁口、风口部位也参照宝钢1号高炉H31技术指标，此外，还要求抗碱金属侵蚀性能良好。
显然此技术要求是合理的，因为在风口和出铁口区，耐火材料要承受碱、锌、碳及铁水、炉渣的侵蚀。
第二节高炉用硅线石砖生产实例一、原山东耐火材料厂山东耐火材料厂是我国开发高炉用硅线石砖较早的企业。
该厂在剖析国外J国H31硅线石砖的基础上，于1986年9月成功研制出符合要求的产品，见表13-3。
该厂生产的高炉硅线石砖用硅线石为基质，莫来石、矾土熟料、焦宝石熟料作骨料，加入适量结合黏土以适当的比例与颗粒混合，经混炼、高压成型和适当烧成温度而成。
表13-3高炉用硅线石砖理化性能指标硅线石砖原料的化学成分见表13-4，硅线石砖的生产工艺流程如图13-1所示。
表13-4硅线石砖原料的主要化学成分图13-1高炉硅线石砖生产工艺流程硅线石砖的烧成温度在1350~1400℃之间。

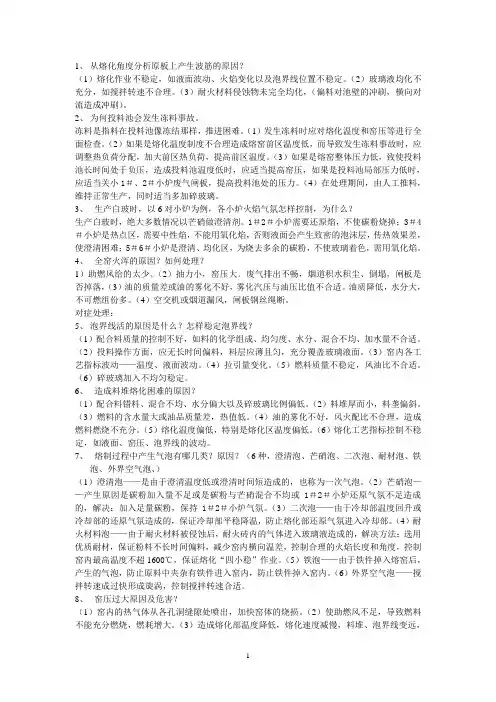

1、从熔化角度分析原板上产生波筋的原因？（1）熔化作业不稳定，如液面波动、火焰变化以及泡界线位置不稳定。
（2）玻璃液均化不充分，如搅拌转速不合理。
（3）耐火材料侵蚀物未完全均化，（偏料对池壁的冲刷，横向对流造成冲刷）。
2、为何投料池会发生冻料事故。
冻料是指料在投料池像冻结那样，推进困难。
（1）发生冻料时应对熔化温度和窑压等进行全面检查。
（2）如果是熔化温度制度不合理造成熔窑前区温度低，而导致发生冻料事故时，应调整热负荷分配，加大前区热负荷，提高前区温度。
（3）如果是熔窑整体压力低，致使投料池长时间处于负压，造成投料池温度低时，应适当提高窑压，如果是投料池局部压力低时，应适当关小1＃、2＃小炉废气闸板，提高投料池处的压力。
（4）在处理期间，由人工推料，维持正常生产，同时适当多加碎玻璃。
3、生产白玻时，以6对小炉为例，各小炉火焰气氛怎样控制，为什么？生产白玻时，绝大多数情况以芒硝做澄清剂。
1＃2＃小炉需要还原焰，不使碳粉烧掉；3＃4＃小炉是热点区，需要中性焰，不能用氧化焰，否则液面会产生致密的泡沫层，传热效果差，使澄清困难；5＃6＃小炉是澄清、均化区，为烧去多余的碳粉，不使玻璃着色，需用氧化焰。
4、全窑火浑的原因？如何处理？1）助燃风给的太少。
（2）抽力小，窑压大。
废气排出不畅，烟道积水积尘、倒塌，闸板是否掉落，（3）油的质量差或油的雾化不好，雾化汽压与油压比值不合适。
油质降低，水分大，不可燃组份多。
（4）空交机或烟道漏风，闸板钢丝绳断。
对症处理：5、泡界线活的原因是什么？怎样稳定泡界线？（1）配合料质量的控制不好，如料的化学组成、均匀度、水分、混合不均、加水量不合适。
（2）投料操作方面，应无长时间偏料，料层应薄且匀，充分覆盖玻璃液面。
（3）窑内各工艺指标波动——温度、液面波动。
（4）拉引量变化。
（5）燃料质量不稳定，风油比不合适。
（6）碎玻璃加入不均匀稳定。
6、造成料堆熔化困难的原因？（1）配合料错料、混合不均、水分偏大以及碎玻璃比例偏低。
钢铁厂常用英文词组汇总一、炼焦 coking高温炭化 high temperature carbonization塑性成焦机理 plastic mechanism of coke formation中间相成焦机理 mesophase mechanism of coke formation 选煤 coal preparation, coal washing酉己煤 coal blending配煤试验 coal blending test炼焦煤 coking coal气煤 gas coal肥煤 fat coal瘦煤 lean coal焦炉 coke oven焦化室 oven chamber焦饼 coke cake结焦时间coking time周转时间cycle time装煤 coal charging捣固装煤 stamp charging推焦 coke pushing焦炭熄火 coke quenching干法熄焦 dry quenching of coke焦台 coke wharf装煤车 larry car推焦机 pushing machine拦焦机coke guide熄焦车 quenching car焦炉焖炉 banking for coke oven焦炭coke冶金焦 metallurgical coke铸造焦 foundry coke焦炭工业分析 proximate analysis of coke焦炭元素分析 ultimate analysis of coke焦炭落下指数 shatter index of coke焦炭转鼓指数drum index of coke焦炭热强度 hot strength of coke焦炭反应性 coke reactivity焦炭反应后强度 post-reaction strength of coke 焦炭显微强度 microstrength of coke焦炉煤气coke oven gas发热值 calorific value煤焦油coal tar粗苯 crude benzol苯 benzene甲苯 toluene二甲苯 xylene苯并吠喃-茚树脂 coumarone-indene resin精萘 refined naphthalene精蒽 refined anthracene煤［焦油］沥青 coal tar pitch沥青焦 pitch coke针状焦 needle coke型焦 formcoke耐火材料 refractory materials耐火粘土 fireclay高岭土 kaolin硬质粘土 flint clay轻质粘土 soft clay陶土 pot clay蒙脱石 montmorillonite叶蜡石 pyrophyllite膨润土 bentonite鳞石英tridymite方石英 cristobalite砂岩 sandstone耐火石firestone莫来石mullite氧化铝alumina烧结氧化铝sintered alumina电熔氧化铝fused alumina|刚玉 corundum红柱石 andalusite蓝晶石 kyanite,cyanite硅线石 sillimanite橄榄石olivine方镁石periclase镁砂 magnesia合成镁砂 synthetic sintered magnesia电熔镁砂 fused magnesia烧结白云石砂 sintered dolomite clinker合成镁铬砂 synthetic magnesia chromite clinker尖晶石spinel镁铬尖晶石 magnesia chrome spinel,magnesiochromite 硅藻土 diatomaceous earth, infusorial earth蛭石 vermiculite珍珠岩perlite碳化硅 silicon carbide氮化硅 silicon nitride氮化硼 boron nitride粘土熟料chamotte熟料grog轻烧 light burning,soft burning死烧 dead burning,hard burning 成型模注 shaping moulding机压成型 mechanical pressing 等静压成型 isostatic pressing 摩擦压砖机friction press液压压砖机hydraulic press捣打成型 ramming process熔铸成型 fusion cast process砖坯强度 green strength,dry strength隧道窑 tunnel kiln回转窑 rotary kiln倒焰窑 down draught kiln耐火砖 refractory brick标准型耐火砖standard size refractory brick 泡砂石 quartzite sandstone酸性耐火材料 acid refractory [material]硅质耐火材料 siliceous refractory [material] 硅砖 silica brick,dinas brick熔融石英制品 fused quartz product硅酸铝质耐火材料 aluminosillicate refractory 半硅砖 semisilica brick粘土砖 fireclay brick,chamotte brick石墨粘土砖 graphite clay brick高铝砖 high alumina brick硅线石砖 sillimanite brick莫来石砖 mullite brickI刚玉砖 corundum brick铝铬砖 alumina chrome brick熔铸砖 fused cast brick碱性耐火材料 basic refractory [material]镁质耐火材料 magnesia refractory [material] 镁砖 magnesia brick镁铝砖 magnesia alumina brick镁铬砖 magnesia chrome brick镁炭砖 magnesia carbon brick中性耐火材料 neutral refractory [material] 复合砖 composite brick铝炭砖 alumina carbon brick铝镁炭转 alumina magnesia brick锆炭砖 zirconia graphite brick镁钙炭砖 magnesia clacia carbon brick长水口 long nozzle浸入式水口 immersion nozzle,submerged nozzle 定径水口 metering nozzle氧化铝-碳化硅-炭砖 Al2O3-SiC-C brick透气砖 gas permeable brick,porous brick滑动水口 slide gate nozzle水口砖 nozzle brick塞头砖stopper绝热耐火材料 insulating refractory轻质耐火材料 light weight refractory袖砖 sleeve brick格子砖 checker brick,chequer brick陶瓷纤维ceramic fiber耐火纤维 refractory fiber耐火浇注料 refractory castable耐火混凝土 refractory concrete荷重耐火性 refractoriness under load抗渣性 slagging resistance耐磨损性 abrasion resistance［含］碳［元］素材料 carbon materials无定形碳 amorphous carbon金刚石diamond炭相［学］carbon micrography炭黑 carbon black石油沥青 petroleum pitch石油焦炭 petroleum coke石墨化 graphitization石墨化电阻炉 electric resistance furnace for graphitization 石墨纯净化处理 purification treatment of graphite炭砖 carbon brick炭块 carbon block碳化硅基炭块 SiC-based carbon block炭电极 carbon electrode连续自焙电极Soderberg electrode石墨电极 graphite electrode超高功率石墨电极 ultra-high power graphite electrode石墨电极接头 graphite electrode nipple石墨电极接头孔 graphite electrode socket plug电极糊 electrode paste石墨坩埚 graphite crucible石墨电阻棒 graphite rod resistor炭刷 carbon brush高纯石墨 high purity graphite铁合金 ferroalloy硅铁 ferrosilicon硅钙 calcium silicon金属硅 silicon metal锰铁 ferromangnanese低碳锰铁 low carbon ferromanganese硅锰 silicomanganese金属锰 manganese metal铬铁 ferrochromium低碳铬铁 low carbon ferrochromium微碳铬铁 extra low carbon ferrochromium硅铬 silicochromium金属铬 chromium metal钨铁 ferrotunsten钼铁 ferromolybdenum钛铁 ferrotitanium硼铁 ferroboron铌铁 ferroniobium磷铁 ferrophosphorus镍铁 ferronickel锆铁 ferrozirconium硅锆 silicozirconium稀土硅铁 rare earth ferrosilicon稀土镁硅铁 rare earth ferrosilicomagnesium成核剂 nucleater孕育剂 incubater,inoculant球化剂nodulizer蠕化剂 vermiculizer中间铁合金master alloy复合铁合金 complex ferroalloy电碳热法 electro-carbothermic process电硅热法 electro-silicothermic process铝热法 aluminothermic process,thermit process 电铝热法 electro-aluminothermic process开弧炉open arc furnace埋弧炉submerged arc furnace半封闭炉 semiclosed furnace封闭炉 closed furnace矮烟罩电炉 electric furnace with low hood矮炉身电炉 low-shaft electric furnace人造块矿 ore agglomerates烧结矿sinter压块矿briquette球团［矿］pellet针铁矿goethite自熔性铁矿self-fluxed iron ore复合铁矿 complex iron ore块矿lump ore粉矿 ore fines矿石混匀 ore blending酉己矿 ore proportioning矿石整粒 ore size grading返矿 return fines储矿场 ore stockyard矿石堆料机 ore stocker 匀矿取料机ore reclaimer 熔剂flux 消石灰 slaked lime 活性石灰 quickened lime有机粘结剂organic binder烧结混合料sinter mixture烧结铺底料 hearth layer for sinter烧结 sintering烧结热前沿 heat front in sintering烧结火焰前沿 flame front in sintering渣相粘结slag bonding扩散粘结 diffusion bonding带式烧结机 Dwight-Lloyd sintering machine环式烧结机 circular travelling sintering machine烧结梭式布料机shuttle conveyer belt烧结点火料 sintering ignition furnace烧结盘 sintering pan烧结锅 sintering pot烧结冷却机sinter cooler带式冷却机 straight-line cooler环式冷却机 circular cooler,annular cooler生球 green pellet,ball生球长大聚合机理ball growth by coalescence生球长大成层机理ball growth by layering生球长大同化机理ball growth by assimilation精矿成球指数 balling index for iron ore concentrates生球转鼓强度 drum strength of green pellet生球落下强度 shatter strength of green pellet生球抗压强度 compression strength of green pellet生球爆裂温度 cracking temperature of green pellet 圆筒造球机balling drum圆盘造球机balling disc竖炉陪烧球团 shaft furnace for pellet firing带式机陪烧球团 traveling grate for pellet firing 链算机-回转窑陪烧球团grate-kiln for pellet firing 环式机陪烧球团 circulargates for pellet firing 冷固结球团cold bound pellet维式体wustite铁橄榄石fayalite铁尖晶石hercynite铁黄长石 ferrogehlenite铁酸半钙 calcium diferrite铁酸钙 calcium ferrite铁酸二钙 dicalcium ferrite锰铁橄榄石knebelite钙铁橄榄石kirschsteinite钙铁辉石hedenbergite钙铁榴石andradite钙长石anorthite钙镁橄榄石monticellite钙钛矿 perovskite硅灰石 wollastonite硅酸二钙 dicalcium silicate硅酸三钙 tricalcium silicate镁橄榄石forsterite镁黄长石 akermanite镁蔷薇辉石manganolite钙铝黄长石gehlenite钛辉石 titanaugite枪晶石cuspidine预还原球团 pre-reduced pellet金属化球团 metallized pellet转鼓试验 drum test,tumbler test落下试验 shatter test二、炼铁iron making 高炉炼铁［法］blast furnace process高炉 blast furnace鼓风炉 blast furnace炉料 charge, burden矿料 ore charge焦料 coke charge炉料提升 charge hoisting小车上料 charge hoisting by skip吊罐上料 charge hoisting by bucket皮带上料 charge hoisting by belt conveyer装料 charging装料顺序 charging sequence储料漏斗hopper双料钟式装料 two-bells system charging无料钟装料 bell-less charging布料器 distributor炉内料线 stock line in the furnace探料尺 gauge rod利用系数 utilization coefficient冶炼强度 combustion intensity鼓风blast风压 blast pressure风温 blast temperature鼓风量 blast volume鼓风湿度 blast humidity全风量操作full blast慢风 under blowing休风delay喷吹燃料 fuel injection喷煤 coal injection喷油 oil injection富氧鼓风 oxygen enriched blast,oxygen enrichment 置换比 replacement ratio喷射器injector热补偿 thermal compensation焦比 coke ratio,coke rate燃料比 fuel ratio,fuel rate氧化带 oxidizing zone风口循环区raceway蒸汽鼓风 humidified blast混合喷吹 mixed injection脱湿鼓风 dehumidified blast炉内压差 pressure drop in furnace煤气分布 gas distribution煤气利用率 gas utilization rate炉况 furnace condition顺行 smooth running焦炭负荷 coke load,ore to coke ratio软熔带cohesive zone,softening zone渣比 slag to iron ratio,slag ratio上部［炉料］调节 burden conditioning下部［鼓风］调节 blast conditioning高炉作业率 operation rate of blast furnace休风率 delay ratio高炉寿命 blast furnace campaign 悬料 hanging崩料slip沟流 channeling结瘤 scaffolding炉缸冻结 hearth freeze-up开炉blow on停炉 blow off积铁 salamander炉型 profile,furnace lines炉喉throat炉身 shaft,stack炉腰belly炉腹bosh炉缸hearth炉底bottom炉腹角bosh angle炉身角 stack angle有效容积 effective volume工作容积 working bolume铁口 iron notch, slag notch渣口 cinder notch, slag notch 风口 tuyere窥视孔peep hole风口水套 tuyere cooler渣口水套 slag notch cooler风口弯头 tuyere stock热风围管bustle pipe堵渣机stopper泥炮 mud gun,clay gun开铁口机 iron notch drill铁水 hot metal铁［水］罐 iron ladle鱼雷车torpedo car主铁沟sow出铁沟 casting house铁沟 iron runner渣沟 slag runner渣罐 cinder ladle, slag ladle撇渣器skimmer冷却水箱cooling plate冷却壁 cooling stave汽化冷去却 vaporization cooling热风炉 hot blast stove燃烧室 combustion chamber燃烧器burner热风阀 hot blast valve烟道阀 chimney valve冷风阀 cold blast valve助燃风机burner blower切断阀 burner shut-off valve旁通阀 by-pass valve混风阀 mixer selector valve送风期 on blast of stove,on blast燃烧期 on gas of stove, on gas换炉 stove changing放散阀 blow off valve内燃式热风炉Cowper stove外燃式燃烧炉 outside combustion stove 顶燃式热风炉 top combustion stove炉顶放散阀bleeding valve放散管bleeder上升管 gas uptake放风阀 snorting valve均压阀 equalizing valve高压调节阀septum valve炉顶高压 elevated top pressure铸铁机 pig-casting machine铸铁模pig mold冲天炉cupola水渣 granulating slag水渣池 granulating pit渣场 slag disposal pit高炉煤气 top gas,blast furnace gas高炉煤气回收topgas recovery,TGR非焦炭炼铁non-coke iron making直接还原炼铁［法］direct reduction iron making直接还原铁 directly reduced iron,DRI竖炉直接炼铁direct reduction in shaft furnace流态化炼铁 fluidized-bed iron making转底炉炼铁 rotary hearth iron making米德雷克斯直接炼铁［法］Midrex processHYL直接炼铁［法］HYL process克虏伯回转窑炼铁［法］Krupp rotary kiln iron-making 熔态还原 smelting reduction铁溶法 iron-bath process科雷克斯法COREX process生铁 pig iron海绵铁 sponge iron镜铁 spiegel iron清铁法 H-rion process三、炼钢 steelmaking车冈水 liquid steel,molten steel车钢 semisteel沸腾钢 rimming steel,rimmed steel镇静钢 killed steel半镇静钢 semikilled steel压盖沸腾钢capped steel坩埚炼钢法 crucible steelmaking双联炼钢法 duplex steelmaking process连续炼钢法 continuous steelmaking process直接炼钢法 direct steelmaking process混铁炉 hot metal machine装料机 charging machine 装料期 charging machine 加热期 heating period 熔化期 melting period 造渣期 slag forming period 精炼期refining period 熔清 melting down 脱氧 deoxidation预脱氧 preliminary dexidation 还原渣 reducing slag 酸性渣acid slag碱性渣basic slag脱碳 decarburization增碳 recarburization脱磷 dephosphorization 回磷 rephosphorization 脱硫desulfurization 回硫 resulfurization 脱氮 denitrogenation过氧化 overoxidation 出钢 tapping冶炼时间 duration of heat 出钢样 tapping sample 浇铸样 casting sample 不合格炉次off heat熔炼损耗melting loss铁损 iron loss废钢scrap废钢打包 baling of scrap造渣材料 slag making materials 添力口剂 addition reagent 脱氧剂deoxidizer脱硫剂 desulfurizer冷却剂coolant回炉渣 return slag喷枪lance浸入式喷枪submerged lance钢包ladle出钢口 top hole出钢槽 pouring lining炉顶 furnace roof炉衬 furnace lining炉衬侵蚀 lining erosion渣线 slag line炉衬寿命lining life分区砌砖zoned lining补炉 fettling热修 hot repair喷补 gunning火焰喷补flame gunning转炉 converter底吹转炉 bottom-blown converter酸性空气底吹转炉 air bottom-blown acid converter碱性空气底吹转炉 air bottom-blown basic converter侧吹转炉 side-blown converter卡尔多转炉Kaldo converter氧气炼铁 oxygen steelmaking氧气顶吹转炉 top-blown oxygen converter,LI converter氧气底吹转炉 bottom-blown oxygen converter quiet basic oxygen furnace,QBOF顶底复吹转炉 top and bottom combined blown converter喷石灰粉顶吹氧气转炉法oxygen lime process底吹煤氧的复合吹炼法 Klockner-Maxhutte steelmaking process,KMS 住友复合吹炼法 Sumitomo top and bottom blowing process,STB LBE 复吹法 lance bubbling equilibrium process,LBE顶枪喷煤粉炼钢法 Arved lance carbon injection process,ALCI蒂森复合吹炼法 Thyssen Blassen Metallurgical process,TBM 面吹 surface blow软吹 soft blow硬吹 hard blow补吹reblow过吹 overblow后吹 after blow目标碳 aim carbon终点碳 end point carbon高拉碳操作 catch carbon practice增碳操作 recarburization practice单渣操作 single-slag operation双渣操作 double-slag operation渣乳化 slag emulsion二次燃烧 postcombustion吹氧时间 oxygen blow duration吹炼终点blow end point倒炉 turning down喷渣 slopping喷溅 spitting静态控制 static control动态控制 dynamic control氧枪 oxygen lance氧枪喷孔 nozzle of oxygen lance多孔喷枪 multi-nozzle lance转炉炉体 converter body炉帽upper cone炉口 mouth,lip ring装料大面impact pad活动炉底 removable bottom顶吹氧枪 top blow oxygen lance副枪 sublance多孔砖 nozzle brick单环缝喷嘴 single annular tuyere双环缝喷嘴 double annular tuyere挡渣器 slag stopper挡渣塞 floating plug电磁测渣器 electromagnetic slag detector废气控制系统 off gas control system,OGCS平炉 open-hearth furnace平炉炼钢 open-hearth steelmaking冷装法 cold charge practice热装法 hot charge practice碳沸腾 carbon boil石灰沸腾lime boil炉底沸腾bottom boil再沸腾reboil有效炉底面积effective hearth area酸性平炉 acid open-hearth furnace碱性平炉 basic open-hearth furnace固定式平炉 stationary open-hearth furnace倾动式平炉 tilting open-hearth furnace双床平炉 twin-hearth furnace顶吹氧气平炉 open-hearth furnace with roof oxygen lance蓄热室 regenerator沉渣室 slag pocket电炉炼钢 electric steelmaking电弧炉electric arc furnace超高功率电弧炉 ultra-high power electric arc furnace直流电弧炉 direct current electric arc furnace双电极直流电弧炉 double electrode direct current arc furnace 竖窑式电弧炉shaft arc furnace电阻炉 electric resistance furnace工频感应炉 line frequency induction furnace中频感应炉 medium frequency induction furnace高频感应炉 high frequency induction furnace电渣重熔 electroslag remelting,ESR电渣熔铸 electroslag casting,ESC电渣浇注 Bohler electroslag tapping,BEST真空电弧炉重熔 vacuum arc remelting,VAR真空感应炉熔炼 vacuum induction melting,VIM电子束炉重熔 electron beam remelting,EBR等离子炉重炼 plasma-arc remelting,PAR水冷模电弧熔炼cold-mold arc melting等离子感应炉熔炼 plasma induction melting,PIM等离子连续铸锭 plasma progressive casting,PPC等离子凝壳铸造 plasma skull casting,PSC能量优化炼钢炉 energy optimizing furnace,EOF氧燃喷嘴 oxygen-fuel burner氧煤助熔 accelerated melting by coal-oxygen burner氧化期 oxidation period还原期 reduction period长弧泡沫渣操作弧长控制long arc foaming slag operation 白渣 white slag电石渣 carbide slag煤氧喷吹 coal-oxygen injection炉壁热点hot spots on the furnace wall偏弧 arc bias透气塞 porous plug出钢到出钢时间tap-to-tap time虹吸出钢 siphon tapping偏心炉底出钢 eccentric bottom tapping,EBT中心炉底出钢 centric bottom tapping,CBT侧面炉底出钢 side bottom tapping,SBT滑动水口出钢 slide fate tapping四、精炼铁水预处理 hot metalpretreatment机械搅拌铁水脱硫法 KR process torpedo desulfurization鱼雷车铁水脱磷 torpedo dephosphorization二次精炼 secondary refining钢包精炼 ladle refining合成渣 synthetic slag微合金化 microalloying成分微调trimming钢洁净度 steel cleanness钢包炉 ladle furnace,LF直流钢包炉DC ladle furnace真空钢包炉LF-vacuum真空脱气 vacuum degassing真空电弧脱气 vacuum arc degassing,VAD真空脱气炉 vacuum degassing furnace,VDF真空精炼 vacuum refining钢流脱气 stream degassing提升式真空脱气法Dortmund Horder vacuum degassing process,DH 循环式真空脱气法Ruhstahl-Hausen vacuum degassing process,RH 真空浇铸 vacuum casting吹氧 RH 操作 RH-oxygen blowing,RH-OB川崎顶吹氧 RH 操作 RH-Kawasaki top blowing,RH-KTB喷粉 RH 操作 RH-poowder blowing,TH-PB喷粉法 powder injection process喷粉精炼 injection refining蒂森钢包喷粉法 Thyssen Niederhein process,TN瑞典喷粉法 Scandinavian Lancer process,SL君津真空喷粉法 vacuum Kimitsu injection process密封吹氩合金成分调整法 composition adjustment by sealed argon bubbling,CAS吹氧提温 CAS 法 CAS-OB process脉冲搅拌法 pulsating mixing process,PM电弧加热电磁搅拌钢包精炼法ASEA-SKF process真空吹氧脱碳法 vacuum oxygen decarburization process ,VOD 氩氧脱碳法 argon-oxygen decarburization process,AOD 蒸汽氧精炼法Creusot-Loire Uddelholm process,CLU无渣精炼 slag free refining摇包法 shaking ladle process铝弹脱氧法 aluminium bullet shooting,ABS钢锭ingot铸锭 ingot casting坑铸 pit casting车铸 car casting钢锭模ingot mold保温帽hot top下铸 bottom casting上铸 top casting补浇 back pour,back feeding浇注速度 pouring speed脱模 ingot stripping发热渣exoslag防再氧化操作 reoxidation protection连续浇注 continuous casting连铸机 continuous caster,CC,continuous casting machine,CCM弧形连铸机 bow-type continuous caster立弯式连铸机 vertical-bending caster立式连铸机vertical caster水平连铸机 horizontal caster小方坯连铸机billet caster大方坯连铸机bloom caster板坯连铸机slab caster薄板坯连铸机thin-slab casting薄带连铸机strip caster近终型浇铸 near-net-shape casting单辊式连铸机single-roll caster单带式连铸机 single-belt caster双带式连铸机 twin-belt caster倾斜带式连铸机 inclined conveyer type caster［连铸］流 strand铸流间距 strand distance注流对中控制 stream centering control钢包回转台ladle turret中间包tundish回转式中间包 swiveling tundish倾动式中间包tiltable tundish中间包挡墙 weir and dam in tundish弓1锭杆dummy bar刚性引锭杆rigid dummy bar挠性引锭杆 flexible dummy bar结晶器mold直型结晶器straight mold弧形结晶器curved mold组合式结晶器composite mold多级结晶器multi-stage mold调宽结晶器adjustable mold结晶器振动 mold oscillation结晶器内钢液顶面meniscus,steel level钢液面控制技术 steel level control technique 保护渣 casting powder,mold powder凝壳shell液芯liquid core空气隙air gap一次冷却区 peimary cooling zone二次冷却区 secondary cooling zone极限冷却速度 critical cooling rate浇铸半径 casting radius渗漏 bleeding拉坯速度 casting speed拉漏 breaking out振动波纹 oscillation mark水口堵塞 nozzle clogging气水喷雾冷去却 air mist spray cooling 分离环 separating ring 拉辊 withdrawal roll立式导辊 vertical guide roll 弯曲辊 bending roll 夹辊 pinch roll 矫直辊 straightening roll驱动辊 driving roll导向辊装置 roller apron切割定尺装置 cut-to-length device 钢流保护浇注 shielded casting practice 多点矫直multipoint straightening 电磁搅拌electromagnetic stirring,EMS 浇注周期casting cycle 多炉连浇sequence casting 事故溢流槽 emergercy launder 菜花头 cauliflower top 钢锭缩头piped top 表面缺陷 surface defect 内部缺陷 internal defect 缩孔 shrinkage cavity 中心缩孔 center line shrinkage 气孔 blowhole表面气孔 surface blowhole 皮下气孔 subskin blowhole 针孔 pinhole 铸疤 feather 冷隔 cold shut 炼钢缺陷lamination 发裂 flake,hair crack 纵裂 longitudinal crack横裂 transverse crack角部横向裂纹transverse corner crack角部纵向裂纹longitudinal corner crack收缩裂纹 shrinkage crack热裂 hot crack冷裂 cold crack冷脆 cold shortness热脆 hot shortness夹渣 slag inclusion皮下夹杂 subsurface inclusion正偏析 positive segregation负偏析 negative segregation,inverse seregationV 形偏析V -shaped segregation倒 V 形偏析A —shaped segregation中心偏析 center segregation中心疏松 center porosity鼓肚 bulging脱方 rhomboidity连铸一直接轧制 continuous casting-direct rolling 工艺CC-DR9钢铁材料铸铁cast iron熟铁 wrought iron电解铁 electrolytic iron 白口铸铁 white cast iron 灰口铸铁 grey cast iron麻口铸铁变性铸铁孕育铸铁冷硬铸铁mottled cast iron modified cast iron inoculated cast iron chilled cast iron球墨铸铁nodular cast iron蠕墨铸铁 vermicular cast iron可锻铸铁 malleable cast iron半可锻铸铁 semi-malleable cast iron奥氏体铸铁 austenitic cast iron 贝氏体铸铁bainitic cast iron 共晶白口铁 eutectic white iron 亚共晶白口铁 hypoeutectic white iron 过共晶白口铁 hypereutectic white iron 结构钢constructional steel软钢 mild steel普通碳素钢 plain carbon steel正火钢 normalized steel热轧钢 hot rolled steel高强度低合金钢 high-strength low-alloy steel 微合金钢 micro-alloy steel冷轧钢 cold rolled steel深冲钢 deep drawing steel双相钢 dual phase steel渗碳钢 carburizing steel渗氮钢 nitriding steel调质钢 quenched and tempered steel超高强度钢 ultra-high strength steel不锈钢 stainless steel奥氏体不锈钢 austenitic stainless steel 铁素体不锈钢 ferritic stainless steel 马氏体不锈钢martensitic stainless steel 双相不锈钢 duplex stainless steel 马氏体时效钢maraging steel耐蚀钢 corrosion-resisting steel耐热钢 heat-resisting steel弹簧钢 spring steel易切削钢 free-machining steel耐磨钢 abrasion-resistant steel工具钢tool steel高速钢 high-speed steel冷作模具钢 cold-work die steel热作模具钢 hot-work die steel钢筋钢 reinforced bar steel钢轨钢rail steel轮箍钢type steel管线钢 pipe line steel锅炉钢 boiler steel电工车冈 electrical steel五、机械加工厂maching plant 备件车间 spare parts workshop立车区 vertical lathe area划线平台 lineation platform翻转区 turn area待力口工区waiting maching area行车 traveling crane臣卜车区horizontal lathe area镗、铣区 boring &milling machine area钻床区 drill press area铣床区 milling machine area平衡区 balance area半成品区 semi-manufactured goods area磨床区 grinding machine热处理车间heat treatment workshop工件堆放区workpiece pile area工装区professional tools area渗碳淬火区carburizing quenching area预作业区pre-work area高中频区high and intermediate frequency area工件堆放区(铺铸铁板) workpiece pile area (layed cast iron plate) 调质氮化区quenching and tempering nitriding area备件车间 spare parts workshop待装区 waiting assembly area装配平台 assembly platform翻转区 turn area成品区 finished products area采购半成品区 purchasing semi-manufacture goods area齿轮车间gear workshop立车区 vertical lathe area待力口工区waiting maching area臣卜车区horizontal lathe area立体仓库 solid storehouse液插机群 hydraulic sharpping machine area磨床机群 grinding machine area划线平台lineation platform伞齿轮机群 bevel gear machine area钻铣机群 drilling & milling machine area配套件库 parts and components storehouse采购成品区purchasing finished products area线切割机群 line cutting machine area齿轮检测机群gear inspection machine area半成品区 semi-manufacture goods area检验区 inspection area力口工成品区 machining finished products area总装车间 assembly workshop工装区 professional tools area装配平台 assembly platform待力口工区waiting maching area修配区 repairs and supply replacements area翻转区 turn area龙门铣 plano-milling machine龙门镗铣力口工中心 plano-boring &milling machining center镗铣床 boring &milling machine涂装区 painting area其他低跨 low span高跨 high span厂房面积workshop area总装、齿轮车间 24192 平方米 assembly and gear workshop occupied 24,192 square meter热处理车间 5610 平方米heat treatment workshop occupied 5,610 square meter备件、成品车间 13014 平方米 spare parts and finished products workshop occupied 13,014 square meter总计面积：42186 平方米 total area: 42,186 square meter车间平面简易布置图the facility plane layout of workshop六、热处理 heating treatment1.indication 缺陷2.test specimen 试样3.bar棒材4.stock 原料5.billet方钢，钢方坯6.bloom钢坯，钢锭7.section 型材8.steel ingot 车钢锭9.blank坯料，半成品10.cast steel 铸钢11.nodular cast iron 球墨铸铁12.ductile cast iron 球墨铸铁13.bronze 青铜14.brass 黄铜15.copper 合金16.stainless steel 不锈钢17.decarburization 脱碳18.scale氧化皮19.anneal 退火20.process anneal 进行退火21.quenching 淬火22.normalizing 正火23.Charpy impact test 夏比冲击试验24.fatigue 疲劳25.tensile testing 拉伸试验26.solution 固溶处理27.aging时效处理28.Vickers hardness 维氏硬度29.Rockwell hardness 洛氏硬度30.Brinell hardness 布氏硬度31.hardness tester 硬度计32.descale除污，除氧化皮等33.ferrite 铁素体34.austenite 奥氏体35.martensite 马氏体36.cementite 渗碳体37.iron carbide 渗碳体38.solid solution 固溶体39.sorbite 索氏体40.bainite 贝氏体41.pearlite 珠光体42.nodular fine pearlite/ troostite 屈氏体43.black oxide coating 发黑44.grain 晶粒45.chromium 铬46.cadmium 专镉47.tungsten 钨48.molybdenum 钼49.manganese 锰51. silicon 硅53.sulfer/sulphur 硫54.phosphor/ phosphorus 磷55.nitrided 氮化的56.case hardening 表面硬化，表面淬硬57.air cooling 空冷58.furnace cooling 炉冷59.oil cooling 油冷60.electrocladding /plating 电镀61.brittleness 脆性62.strength 强度63.rigidity刚性，刚度64.creep 蠕变65.deflection 挠度66.elongation 延伸率67.yield strength 屈服强度68.elastoplasticity 弹塑性69.metallographic structure 金相组织70.metallographic test 金相试验71.carbon content 含碳量72.induction hardening 感应淬火73.impedance matching 感应淬火74.hardening and tempering 调质75.crack 裂纹76.shrinkage 缩孔，疏松77.forging 锻（件）78.casting 铸（件）79.rolling 轧（件）80.drawing 拉（件）81.shot blasting 喷丸（处理）82.grit blasting 喷钢砂（处理）83.sand blasting 喷砂（处理）84.carburizing 渗碳85.nitriding 渗氮86.ageing/aging 时效87.grain size 晶粒度88.pore 气孔89.sonim 夹砂90.cinder inclusion 夹渣ttice 晶格92.abrasion/abrasive/rub/wear/wearing resistance （property）耐磨性93.spectrum analysis 光谱分析94.heat/thermal treatment 热处理95.inclusion 夹杂物96.segregation 偏析97.picking酸洗，酸浸98.residual stress 残余应力99.remaining stress 残余应力100.relaxation of residual stress 消除残余应力101.stress relief 应力释放vanadium 钒。
玻璃熔窑耐火材料选用前需要了解哪些因素?①池炉使用年限;②玻璃质量要求;③生产能力，即熔化率和熔化温度选取多少;④保温情况，为了节约燃料需在哪些部位采取保温;⑤经济性，即投资的多。
玻璃池窑砌筑用耐火材料应满足哪些要求?修筑玻璃池炉用的各种耐火材料应满足以下基本要求：①应具有高的软化、熔融温度，一般耐火度不低于1580℃。
②有足够的机械强度，能抵抗撞击、摩擦、高温高速火焰、烟尘的冲刷和其他机械作用。
③高温结构强度好，在操作温度下能长期承受机械负荷。
④对熔融配合料各组分、熔融玻璃及气态物质的侵蚀作用抵抗力强。
⑤对玻璃的污染要小。
⑥耐急冷急热性能(热震性)好。
⑦高温体积稳定性好。
残余收缩或膨胀小。
⑧热容、热膨胀、导热等热性能满足使用要求。
⑨外形规整，尺寸准确。
⑩根据使用条件提出的其他要求(如电极砖的电性能要符合使用要求)。
必须依据池炉各部位不同的侵蚀条件来选用耐火材料。
马蹄焰窑钠钙(瓶罐、器皿、灯泡、荧光灯)玻璃池炉各部位通常选用哪些耐火材料?熔化池：池壁：使用温度1400~1600℃，选用AZS-33砖TC。
选用根据：对于熔融玻璃液有较好的抗蚀性和耐热冲击性。
池壁温度较低部位：使用温度<1400℃，选用电熔锆莫来石。
选用根据：对于熔融玻璃液有较好的抗蚀性和耐热冲击性。
池底铺砌砖：使用温度1300~1500℃，选用电熔AZS-33#砖D.C.L。
选用根据：对于熔融玻璃液有较好的抗蚀性和耐热冲击性。
池底：使用温度<1400℃，选用黏土大砖或高铝大砖。
加料口：使用温度1400~1500℃，选用电熔AZS-36#砖R.V或电熔AZS-41#砖R.V。
选用根据：对玻璃的抗侵蚀性极强鼓泡部位：使用温度1400~1500℃，选用电熔AZS-41#砖D.C.L。
选用根据：该砖适用于侵蚀最强的部位。
电极部位：使用温度1400~1600℃，选用电熔AZS-41#RD.C.L。
熔化池上部结构：加料口上部：使用温度1400~1500℃，选用电熔AZS-36#砖R.C。

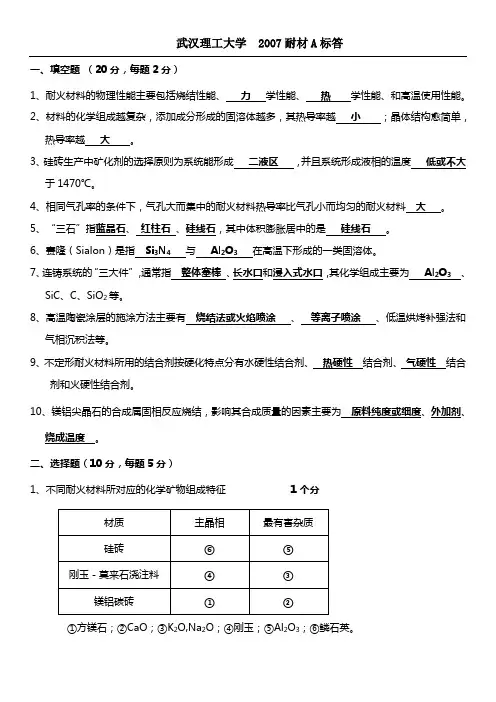

武汉理工大学 2007耐材A标答一、填空题（20分，每题2分）1、耐火材料的物理性能主要包括烧结性能、力学性能、热学性能、和高温使用性能。
2、材料的化学组成越复杂，添加成分形成的固溶体越多，其热导率越小；晶体结构愈简单，热导率越大。
3、硅砖生产中矿化剂的选择原则为系统能形成二液区，并且系统形成液相的温度低或不大于1470℃。
4、相同气孔率的条件下，气孔大而集中的耐火材料热导率比气孔小而均匀的耐火材料大。
5、“三石”指蓝晶石、红柱石、硅线石，其中体积膨胀居中的是硅线石。
6、赛隆（Sialon）是指Si3N4与Al2O3在高温下形成的一类固溶体。
7、连铸系统的“三大件”，通常指整体塞棒、长水口和浸入式水口，其化学组成主要为Al2O3、SiC、C、SiO2等。
8、高温陶瓷涂层的施涂方法主要有烧结法或火焰喷涂、等离子喷涂、低温烘烤补强法和气相沉积法等。
9、不定形耐火材料所用的结合剂按硬化特点分有水硬性结合剂、热硬性结合剂、气硬性结合剂和火硬性结合剂。
10、镁铝尖晶石的合成属固相反应烧结，影响其合成质量的因素主要为原料纯度或细度、外加剂、烧成温度。
二、选择题（10分，每题5分）1、不同耐火材料所对应的化学矿物组成特征1个分①方镁石；②CaO；③K2O,Na2O；④刚玉；⑤Al2O3；⑥鳞石英。
2、白云石耐火材料抵抗富铁渣侵蚀能力的顺序：③＞①＞②，在⑤条件下更是如此。
1个分①理论白云石；②高钙白云石；③富镁白云石；④氧化；⑤还原。
三、判断简答题（28分，每题7分）1、耐火度愈高砖愈好。
答：错。
分)耐火度是指耐火材料在无荷重条件下抵抗高温而不熔化的特性。
而耐火材料在使用过程中不可能无荷重，因此，耐火度只能作为一个相对指标。
分)2、水泥因含有一定数量CaO，所以，为提高高温性能，浇注料应该采用超低水泥或无水泥结合。
答：错。
分)浇注料向低水泥或无水泥方向发展主要是指Al2O3-SiO2系耐火材料，Al2O3、SiO2、CaO等高温下易形成低熔物影响高温性能，而刚玉或高纯铝镁系浇注料采用水泥结合，问题不大。

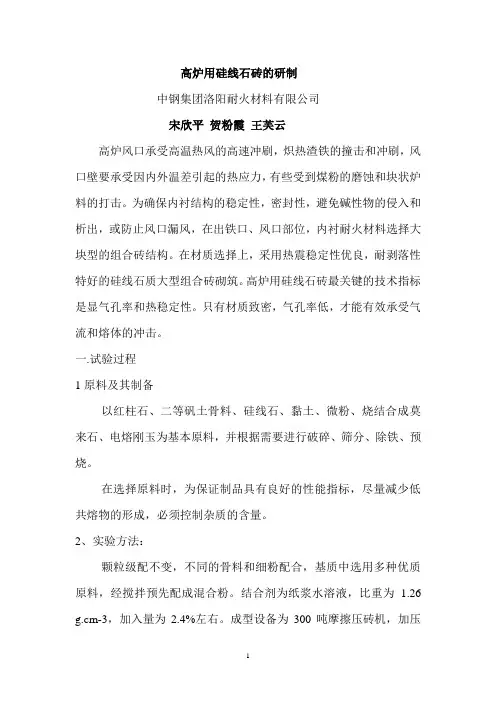

高炉用硅线石砖的研制中钢集团洛阳耐火材料有限公司宋欣平贺粉霞王芙云高炉风口承受高温热风的高速冲刷，炽热渣铁的撞击和冲刷，风口壁要承受因内外温差引起的热应力，有些受到煤粉的磨蚀和块状炉料的打击。
为确保内衬结构的稳定性，密封性，避免碱性物的侵入和析出，或防止风口漏风，在出铁口、风口部位，内衬耐火材料选择大块型的组合砖结构。
在材质选择上，采用热震稳定性优良，耐剥落性特好的硅线石质大型组合砖砌筑。
高炉用硅线石砖最关键的技术指标是显气孔率和热稳定性。
只有材质致密，气孔率低，才能有效承受气流和熔体的冲击。
一.试验过程1原料及其制备以红柱石、二等矾土骨料、硅线石、黏土、微粉、烧结合成莫来石、电熔刚玉为基本原料，并根据需要进行破碎、筛分、除铁、预烧。
在选择原料时，为保证制品具有良好的性能指标，尽量减少低共熔物的形成，必须控制杂质的含量。
2、实验方法：颗粒级配不变，不同的骨料和细粉配合，基质中选用多种优质原料，经搅拌预先配成混合粉。
结合剂为纸浆水溶液，比重为 1.26 g.cm-3，加入量为2.4%左右。
成型设备为300吨摩擦压砖机，加压15次。
混连设备为5Kg湿碾机，半成品单重为5.2公斤。
干燥设备为电烘箱，干燥制度为115℃×24小时。
隧道窑烧成，保温时间6小表1原料的理化指标时。
电炉烧成样品的保温时间3小时。
3、硅线石加入量的确定：表２硅线石加入量的确定加入硅线石改善材料的热震稳定性，莫来石晶相起重要作用。
配料中的矾土高温下获得细小交错的莫来石和玻璃相，而基质的硅线石与α–Al2O3或高铝矾土适合搭配，生成莫来石（一次和二次莫来石）。
莫来石晶相加上引入的线膨胀系数小或热导率大的矿物，自然对材料的抗热震有利。
4、骨料的选择表３大颗粒的选择表４中颗粒的选择根据复相改性的机理，利用刚玉晶体和莫来石晶体线膨胀系数的差异在颗粒的界面上产生微裂纹，使其具备微裂纹增韧的机制，从而提高材料的抗热震性。
试样经高温烧成后，添加红柱石的试样中虽然有少量红柱石发生分解，但红柱石仍然是主要物相，因此，分解所形成的莫来石给试样带来的影响远不如试样中由于骨料与基质间热膨胀系数失配带来的影响大。

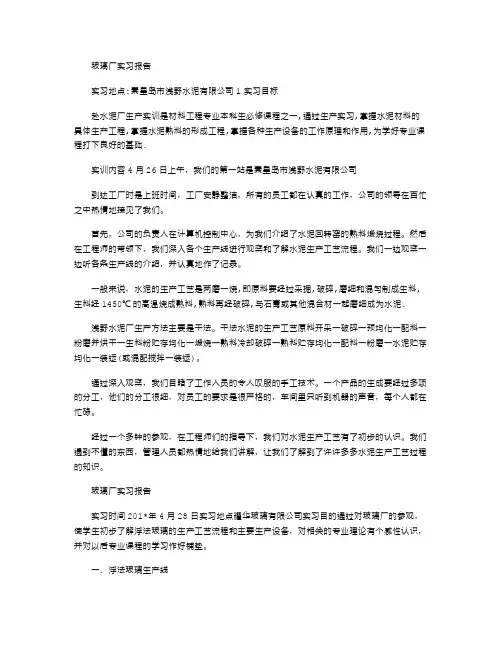

玻璃厂实习报告实习地点:秦皇岛市浅野水泥有限公司1实习目标赴水泥厂生产实训是材料工程专业本科生必修课程之一,通过生产实习,掌握水泥材料的具体生产工程,掌握水泥熟料的形成工程,掌握各种生产设备的工作原理和作用,为学好专业课程打下良好的基础.实训内容4月26日上午，我们的第一站是秦皇岛市浅野水泥有限公司到达工厂时是上班时间，工厂安静整洁，所有的员工都在认真的工作，公司的领导在百忙之中热情地接见了我们。
首先，公司的负责人在计算机控制中心，为我们介绍了水泥回转窑的熟料煅烧过程。
然后在工程师的带领下，我们深入各个生产线进行观察和了解水泥生产工艺流程。
我们一边观察一边听各条生产线的介绍，并认真地作了记录。
一般来说，水泥的生产工艺是两磨一烧,即原料要经过采掘,破碎,磨细和混匀制成生料,生料经1450℃的高温烧成熟料,熟料再经破碎,与石膏或其他混合材一起磨细成为水泥.浅野水泥厂生产方法主要是干法。
干法水泥的生产工艺原料开采一破碎一预均化一配料一粉磨并烘干一生料粉贮存均化一煅烧一熟料冷却破碎一熟料贮存均化一配料一粉磨一水泥贮存均化一装运(或混配搅拌一装运)。
通过深入观察，我们目睹了工作人员的令人叹服的手工技术。
一个产品的生成要经过多项的分工，他们的分工很细，对员工的要求是很严格的，车间里只听到机器的声音，每个人都在忙碌。
经过一个多钟的参观，在工程师们的指导下，我们对水泥生产工艺有了初步的认识。
我们遇到不懂的东西，管理人员都热情地给我们讲解，让我们了解到了许许多多水泥生产工艺过程的知识。
玻璃厂实习报告实习时间201*年4月28日实习地点耀华玻璃有限公司实习目的通过对玻璃厂的参观，使学生初步了解浮法玻璃的生产工艺流程和主要生产设备，对相关的专业理论有个感性认识，并对以后专业课程的学习作好铺垫。
一．浮法玻璃生产线浮法工艺过程是熔融的玻璃液从融窑连续地流入有保护气氛保护的熔融金属锡槽中，玻璃液与锡液的密度不同，玻璃液飘浮在锡液的表面上，重力和液体表面张力的作用，玻璃液在锡液表面上自由展平，从而表面平整、厚度均匀的玻璃液带，外力拉引作用，向锡槽的后部移动。
高炉用耐火材料高炉用耐火材料(refractories for blast furnace)砌筑高炉炉体及有关部位所使用的耐火制品。
高炉是利用鼓入的热风使焦炭燃烧及还原熔炼铁矿石的竖式炉，是在高温和还原气氛下连续进行炼铁的热工设备。
高炉用耐火材料损毁的原因主要是炉料机械磨损、碳素沉积、渣铁侵蚀、碱金属侵蚀和铅锌渗透、热应力和高温荷载等综合因素，其中温度是决定性的因素。
因此，高炉炉体易损部位均设有冷却系统，以提高炉衬的使用寿命。
随着钢铁工业的发展，高炉日趋大型化。
同时，采用了高压炉顶，高风温、富氧鼓风、燃料喷吹和电子计算机控制等新技术以强化冶炼，耐火材料使用条件更为苛刻。
通过采用耐火材料新品种及提高其质量，改进炉体冷却系统以及强化管理，一代高炉炉衬寿命不断延长。
高炉炉体用耐火材料高炉炉体由炉喉、炉身、炉腰、炉腹、炉缸5部分组成。
炉体附设有风口、出渣口、出铁口、冷却系统及集气管与加料装置等设施。
高炉炉衬按其使用损毁特点可分为上、中、下3段：上段包括炉喉、炉身上部和中部；中段包括炉身下部、炉腰和炉腹；下段为炉缸和炉底。
高炉各部位及其侵蚀情况见图。
炉喉、炉身上部及炉身中部用耐火材料炉喉承受炉料下降时的直接冲击和摩擦，极易磨损，多采用高强度的粘土砖和高密度高铝砖砌筑，并采用铸钢板保护。
炉身上部和中部温度不超过700℃，无炉渣形成和炉渣侵蚀，除承受炉料滑行与冲击以及热烟气所携粉尘的摩擦而导致机械磨损外，主要是铅、锌侵入沉积，使衬砖组织变得脆弱，甚至鼓胀，还有碳素沉积及粘结物的作用，使炉衬开裂和结构松散。
整个炉体中该部位损毁较轻，一般采用氧化铁含量较低的致密粘土砖或高铝砖砌筑。
炉身下部、炉腰和炉腹用耐火材料炉身下部承受炉料下降时的摩擦与炉气上升时粉尘的冲刷作用，该部位温度较高并有大量炉渣形成，碱金属蒸气的侵蚀作用较重，因此炉衬损毁速度较快。
炉腰处温度高，炉渣大量形成，渣蚀严重，碱侵蚀及高温含尘炉气的冲刷均较炉身严重。
刚玉莫来石项目名称单位莫来石砖再烧结电熔莫来石砖莫来石-刚玉砖 刚玉-莫来石砖Al 2O 3 % ≥70 ≥75 ≥80 ≥90 SiO 2 % ≤25 ≤23 ≤18 ≤8 Fe 2O 3 % ≤0.5 ≤0.5 ≤0.5 ≤0.3 显气孔率 % ≤17 ≤14 ≤19 ≤18 体积密度 g/cm 3 ≥2.55 ≥2.65 ≥2.70 ≥2.90 常温耐压强度 MPa ≥90 ≥100 ≥80 ≥100 荷软开始点 （0.2MPa,0.6%）℃≥1630 ≥1700≥1650≥1700 用途 --玻璃熔窑上部结构砖、料道砖、盖板、冶金极其它工业中温窑炉内衬，炭黑反应炉急冷段、停留段内衬。
玻璃熔窑上部碹顶、碹脚砖、其它工业热工设备内衬。
玻璃熔窑上部结构砖、盖板，成型部件，中温炭黑反应炉和其它热工装置衬里。
高温用莫来石-刚玉匣钵。
玻璃熔窑上部结构砖、料道砖、盖板、成型部件，中温炭黑反应炉内衬和其它热工装置衬里。
高温用刚玉-莫来石匣钵。

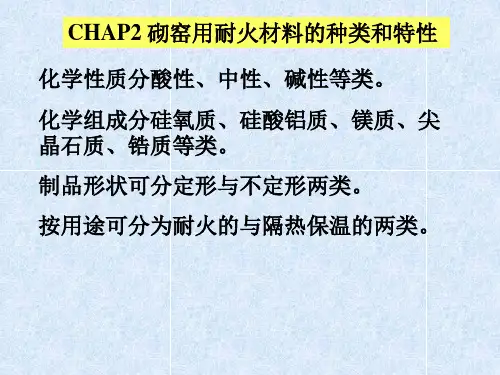

耐火材料种类和特性耐火材料生产工艺流程1.黏土砖组成：化学组成：变化很大，主要成分Al2O3和SiO2，大致范围如下：Al2O3：30~46%，SiO2：50%~70%、Fe2O3：1.0~3.0%、TiO2：1.0~2.5%、(R2O+RO)：1.0~4.0% 原料与工艺：以黏土熟料为骨料，以软质黏土作结合剂，半干法或可塑法成型，1300~1400℃烧成性质：耐酸性渣侵蚀，对碱性渣的抵抗力稍差；热膨胀系数不大，抗热震性较好；荷重软化温度远小于耐火度，这是一大缺点，软化开始与终了温度的间隔很大，不会很快坍陷2.硅砖组成：化学成分：SiO2：94%~98%、Al2O3：0.2~2%、CaO：1.5~3.5%、Fe2O3：0.3~3%、R2O：0~0.5%原料与工艺：石英石、废砖、石灰、矿化剂和有机结合剂。
SiO2含量不低于96%的石英石少量矿化剂（如铁鳞、石灰乳）和结合剂（如糖蜜、亚硫酸盐纸浆废液）混练→成型→干燥→烧成等工序玻璃窑用硅砖高温体积稳定，不会因温度波动而引起炉体变化。
矽线石夕线石也叫矽线石或硅线石，它是一种褐色、浅绿色、浅蓝色或白色的玻璃状硅酸盐矿物。
夕线石的晶体为柱状或针状，这些晶体聚合在一起常呈纤维状或放射状，具有丝的光泽或玻璃光泽。
夕线石加热后可变成莫来石，被用作高级耐火材料。
为纪念美国化学家B.希利曼(BenjaminSilliman)而得名。
夕线石是典型的高温变质矿物，由富铝的泥质岩石经高级区域变质作用而成，产于结晶片岩、片麻岩中；也见于富铝岩石同火成岩的接触带中。
夕线石当加热到1300℃时变为莫来石，可做高级耐火材料。
目录简介晶体结构中，【SiO4】和【AlO4】两种四面体沿Z轴交替排列，组成铝硅酸盐【AlSiO5】双链。
晶体呈柱状、针状，集合体呈纤维状。
白色、灰白色，也可呈浅褐、浅绿、浅蓝色，玻璃光泽或丝绢光泽，板面解理完全。
摩斯硬度6.7～7.5，比重3.23～3.27。
夕线石是典型的高温变质矿物，由富铝的泥质岩石经高级区域变质作用而成，产于结晶片岩、片麻岩中；也见于富铝岩石同火成岩的接触带中。
夕线石当加热到1300℃时变为莫来石，可做高级耐火材料。
晶体化学理论组成(wB%)：SiO237.1，Al2O362.90。
红柱石中Al可被Fe(≤9.6%)和Mn(≤7.7%)代替。
蓝晶石中可含Cr(≤12.8%)，亦常含有Fe(1~2%)和少量Ca、Mg、Fe、Ti等。
夕线石成分较稳定，有少量Fe代替Al，可含微量Ti、Ca、Fe、Mg等。
结构与形态斜方晶系，0=0.744,b0=0.760,c0=0.575。
晶体呈长柱状或针状。
在晶带的柱面上具有条纹。
集合体呈放射状或纤维状。
有时呈毛发状在石英、长石晶体中作为包裹体存在。
毛发状夕线石称为细夕线石。
夕线石的这种针状晶形与其结构中存在［SiO4］和［AlO4］双链和［AlO6］八面体链有关。
基本结构是由[SiO4]和[AlO4]四面体沿c轴交替排列，组成[AlSiO5]双链；双链间由[AlO6]八面体联结，[AlO6]八面体共棱联结成链，位于单位晶胞(001)投影面的４个角顶和中心，1/2的Al为四次配位。
耐⽕砖种类及详细资料常⽤耐⽕砖产品说明耐⽕砖是服务于⾼温技术的基础材料，与各种⼯业窑炉有着极为密切的关系。
玻璃窑等各种⼯业窑炉因⽤途和使⽤条件不同，对构成其主体的基本材料——耐⽕砖的要求也就不同。
⽽不同种类的耐⽕砖也由于化学矿物组成、显微结构的差异和⽣产⼯艺的不同，表现出不同的基本特性。
所以，在了解和研究⼯业窑炉筑炉材料的过程中，有必要对耐⽕砖的种类加以叙述介绍。
⾸先介绍硅铝系耐⽕砖，据悉，其是以AL2O3—SiO2⼆元系统相图为基本理论，主要包括以下⼏种。
(⼀)硅砖，是指含SiO293%以上的耐⽕砖，是酸性耐⽕砖的主要品种。
它主要⽤于砌筑焦炉，也⽤于各种玻璃、陶瓷、炭素煅烧炉、耐⽕砖的热⼯窑炉的拱顶和其他承重部位，在热风炉的⾼温承重部位也⽤，但是不宜在600℃以下且温度波动⼤的热⼯设备中使⽤。
(⼆)粘⼟砖，粘⼟砖主要由莫来⽯(25%～50%)、玻璃相(25%～60%)和⽅⽯英及⽯英（最⾼可达30%）所组成。
通常以硬质粘⼟为原料，预先煅烧成熟料，然后配以软质粘⼟，以半⼲法或可塑法成型，温度在1300～1400 C烧成粘⼟砖制品。
也可以加少量的⽔玻璃、⽔泥等结合剂制成不烧制品和不定形材料。
它是⾼炉、热风炉、加热炉、动⼒锅炉、⽯灰窑、回转窑、玻璃窑、陶瓷和耐⽕砖烧成窑中常⽤的耐⽕砖。
(三)⾼铝砖，⾼铝砖的矿物组成为刚⽟、莫来⽯和玻璃相，其含量取决于AL2O3/ SiO2⽐以及杂质的种类和数量，可按AL2O3含量进⾏耐⽕砖的等级划分。
原料为⾼铝矾⼟和硅线⽯类天然矿⽯，也有掺加电熔刚⽟、烧结氧化铝、合成莫来⽯的，以及⽤氧化铝与粘⼟按不同⽐例煅烧的熟料。
它多⽤烧结法⽣产。
但产品还有熔铸砖、熔粒砖、不烧砖和不定形耐⽕砖。
⾼铝砖⼴泛⽤于钢铁⼯业、有⾊⾦属⼯业和其他⼯业。
(四)刚⽟砖，刚⽟砖是指AL2O3含量不⼩于90%，以刚⽟为主要物相的的⼀种耐⽕砖，可分为烧结型刚⽟砖和电熔型刚⽟砖。
耐⽕砖字母编号规则耐⽕砖编号规则：据【⾦⽯耐材公司】介绍，通⽤耐⽕砖的砖号由于“T”字开头，即“通”字汉语拼⾳的第⼆个字母，通⽤砖的砖号是：T-1,T-2,T-3……..T-105。
玻璃厂实习报告玻璃厂实习报告在经济飞速发展的今天，报告对我们来说并不陌生，我们在写报告的时候要避免篇幅过长。
那么什么样的报告才是有效的呢？下面是店铺整理的玻璃厂实习报告，希望对大家有所帮助。
玻璃厂实习报告1一、实习目的1、实习目的(1)了解玻璃厂总平面规划的基本要求。
(2)了解玻璃的化学组成，及成分的原料。
(3)独自画出个机械设备的简易图形并了解其工作原理。
(4)了解玻璃配合料的制备。
2、实习意义(1)进入工厂，使同学们对本专业产生浓厚的兴趣(2)通过参观使大家对各机械设备有个大体了解，并简单了解其工作原理，以便学专业课。
3、实习要求(1)明确实习目的，端正实习态度，认真遵守实习纪律，按时参加实习，不早退，实习期间无特殊情况不得请假，班、组长每天认真点名。
(2)认真遵守工厂各项规章制度，注意安全，参观时按小组顺序走，不乱跑，乱摸产品，不妨碍工人操作，更不能私拿产品，乱动机器仪表开关，否则事故责任自负。
(3)严格要求自己，语言行为文明，穿戴整齐，尊敬师长，吃苦耐劳，注意处理好各种关系。
(4)虚心向工人师傅请教学习，认真收集资料，做好笔记并及时整理。
(5)实习期间除集体组织活动外不得私自外出，外宿。
4、实习单位的简介及发展情况德州晶华集团有限公司位于美丽的山东半岛和环渤海经济区中心地带——德州市，是中国建材五十强企业，山东省资源综合利用先进单位，山东省200户重点工业企业集团之一，国家级火炬项目实施单位。
集团经营层持有全部股权，为改制的民营有限责任公司。
集团下设振华、晶峰、大坝等控股子公司。
集团占地3000亩，辖18个生产厂区，4个铁路货场，6条铁路专运线;集团员工总数7800人，资产总值36亿元，企业信誉等级AAA。
集团曾荣获“中国建材名优企业”、“中国500家最佳经济效益工业企业”、“中国建材百强企业”，“中国名牌”、“中国市场知名十佳品牌”、“山东省名牌”、“山东省著名商标”、“山东省管理示范企业”等荣誉称号。
