下载文档原格式
玻璃熔窑⽤到的20种耐⽕砖⼤全【附理化指标】1玻璃窑⽤硅砖是以鳞⽯英为主的⽤于砌筑玻璃池窑⾼温部位所⽤的硅质耐⽕制品。
玻璃窑⽤硅砖应具有下列特征。
①⾼温体积稳定，不会因温度波动⽽引起炉体变化由于硅砖的荷重软化温度⾼，蠕变率⼩、玻璃窑在1600℃下可以保持炉体不变形，结构稳定。
②对玻璃液⽆污染硅砖主要成分是SiO2,,在使⽤时如有掉块或表⾯熔滴，不影响玻璃液的质量。
③耐化学侵蚀上部结构的硅砖受玻璃配料中含R2O的⽓体侵蚀，表⾯⽣成⼀层光滑的变质层，使侵蚀速度变低，起到保护作⽤。
④体积密度⼩可减轻炉体重量。
玻璃窑⽤硅砖理化指标见表1-1所⽰。
表1-1玻璃窑⽤硅砖的理化指标(2)中国建材⾏业标准(JC/T616=1996)将玻璃窑⽤优质硅砖按单重⼤⼩分为3种牌号：单重不⼤于15kg的为XBG-96;15~25kg的为ZBG-96;25~40kg的为DBG-96。
其理化指标、见表1-1-2所⽰。
表1-2 玻璃窑⽤优质硅砖的理化指标2黏⼟砖的性质及使⽤注意事项.中国冶标(YB/T5108-1993)规定了玻璃窑⽤⼤型黏⼟质耐⽕砖的理化指标，见表1-3所⽰。
表1-3 玻璃窑⽤⼤型黏⼟质耐⽕砖的理化指标3⾼岭⼟砖是含Al2O3 40%~44%的耐⽕材料，以⾼岭⼟为原料。
有压制、捣打与浇筑三种⽣产⽅法。
前两种⽅法的⽣产过程与⼀般耐⽕材料相同。
我国于1964年试验成功浇筑法并正式投产。
它以焦宝⽯熟料为主(75%)配以软质黏⼟调制成泥浆。
加⼊⽔玻璃做稀释剂使泥浆具有良好的流动性。
加⼊NaCl与NH4Cl作厚化剂能加速泥浆的凝固作⽤。
泥浆浇于⽯膏模中，脱模后⽤电⼲燥，再在窑内烧成。
⽬前产品有池炉⼤砖(砌池底或池壁)、供料槽砖、换热器筒形砖及坩埚等。
浇筑法的优点是制品结构致密均⼀，耐玻璃侵蚀性好，⽣产机械化程度较⾼。
缺点是尺⼨公差较⼤，有时略有扭曲。
4⾼铝砖耐⽕材料的性质化学结合⾼铝砖具有热震稳定性好，荷重软化温度较⾼和常温耐压强度⾼的特点。
文章题目：深度解读M70莫来石耐火料的规格标准在现代工业生产中，耐火材料是一种不可或缺的材料，而M70莫来石耐火料作为其中的一种，其规格标准显得尤为重要。
本文将从M70莫来石耐火料的定义、特性和应用领域入手，对其规格标准进行全面评估，并介绍个人观点和理解。
一、M70莫来石耐火料的定义M70莫来石耐火料是一种以莫来石为主要原料制成的耐火材料，具有高抗压强度、良好的耐火度和热震稳定性。
根据国家标准GB/T 3994-2014《不定形耐火材料物理和化学性能试验方法》的定义和分类，M70莫来石耐火料属于高铝耐火材料，其主要化学成分为Al2O3、SiO2等。
二、M70莫来石耐火料的特性1. 抗压强度高：M70莫来石耐火料经过高温煅烧后，具有优异的抗压能力，可承受高温高压条件下的工作环境。
2. 良好的耐火度：M70莫来石耐火料烧结完整，结晶细致，具有良好的耐火度和抗渣能力，适用于高温炉窑和工业炉的内衬材料。
3. 热震稳定性：M70莫来石耐火料具有优异的热震稳定性，可在急冷急热的工作环境下长时间稳定运行，不易出现开裂和破损。
三、M70莫来石耐火料的应用领域M70莫来石耐火料广泛应用于冶金、建材、化工、玻璃等行业的高温炉窑和工业炉的内衬、煅烧炉、煤气化炉、热风炉等工作部位。
其优异的耐火度和抗渣能力，使其成为这些行业中不可或缺的耐火材料。
四、M70莫来石耐火料的规格标准评估1. 化学成分：M70莫来石耐火料的化学成分应符合国家标准GB/T 3994-2014中对高铝耐火材料的要求，Al2O3含量不低于70%。
2. 物理性能：抗压强度、烧失量、显气孔率等物理性能是评估M70莫来石耐火料质量的重要指标，应符合行业标准和客户要求。
3. 成型规格：M70莫来石耐火料的成型规格应根据不同工作环境和需求进行定制，保证成型尺寸、形状和几何形态符合要求。
4. 烧结性能：烧结温度、烧结时间和烧结工艺是影响M70莫来石耐火料性能的重要因素，应严格控制在规定范围内。
各种砖的理化指标直接结合镁铬砖理化指标产品名称直接结合镁铬砖Al2O3 % 1-3Fe2O3 % ＜ 5SiO2 % ≤ 2MgO % ≥75Cr2O3 % 7-8体积密度(Kg/m3) ≥3000显气孔率(%) ≤19常温耐压强度(MPa) 45-60荷重软化温度(℃) （T0.6）≥1700导热系数(w/m.k)（1000℃） 2.1热震稳定性(次)（1100℃，水冷）≥ 6线性膨胀率1000℃（%）+1.0产品性能：具有高温结构强度高，热震稳定性好，抗化学侵蚀能力强等特点。
主要用途：广泛应用于新型干法水泥回转窑烧成带、玻璃熔窑、炼钢电炉、转炉及有色金属冶炼炉等。
硅莫砖理化指标项目指标牌号AZM-1650 AZM-1680Al2O3 % ≥63 ≥65体积密度(Kg/m3) ≥2650 ≥2700显气孔率(%) 16-18 16-18常温耐压强度(MPa) ≥100 ≥100荷重软化温度(℃) （T0.6）≥1650 ≥1680导热系数(w/m.k)（1000℃） 1.7 1.7热震稳定性(次)1100℃-水冷≥15 ≥15产品性能：具有常温耐压强度及高温结构强度高，热震稳定性好，在使用过程中不断形成保护层，耐磨性好，抗剥落性强等特点。
主要用途：适用于水泥窑的下过渡带、冷却带、窑口等部位。
抗剥落高铝砖理化指标项目指标牌号YRS-70Al2O3 % ＞70Fe2O3 % ≤1.8耐火度(℃) 1790体积密度(Kg/m3) ≥2600显气孔率(%) ≤25冷压强度(MPa) ≥50荷重软化温度(℃) T0.6 T2 ≥1480热膨胀率(%) 1000℃0.4-0.5导热系数(w/m.k) 1.4热震稳定性(次) 1100℃--水冷＞20产品性能：具有较强的高温体积稳定性、优良的耐热震性、耐磨损、抗化学侵蚀等特点。
主要用途：主要用于水泥回转窑过渡带及其它要求耐热震的热工设备上。
耐碱砖理化指标产品名称耐碱砖拱顶型高强型牌号RK-A RK-HAl2O3 % 30-35 25-30Fe2O3 % ≤2.5 ≤2SiO2 % 60-65 65-70耐火度(℃) ≥1700 ≥1550体积密度(Kg/m3) 2200 2200显气孔率(%) ≤25 ≤20冷压强度(MPa) ≥45 ≥60荷重软化温度(℃) T0.6 T2 ≥1280 ≥1200热膨胀率(%) 1000℃0.6 0.7导热系数(w/m.k) 1.2 1.28热震稳定性(次) 1100℃--水冷＞10 ＞15产品性能：具有抗碱侵蚀能力强、抗冲刷、耐热震等特点。
![耐火材料标准[1]](https://uimg.taocdn.com/57be8c3b0912a216147929e5.webp)
耐火材料标准一、粘土质、高铝质耐火砖主要用于砌筑治金建材、陶瓷、机械、化工等行业的一般工业窑炉。
主要产品：T-3、T-38、T-39、T-19、T-20、T-4、T-106、T-54、T-61、T-52、0.5A、0.5B、1.25A、1.5A、4A、5A、6A、4B、5B、6B、7B、8B、10B、12B、14B、16B。
高铝砖理化指标二、浇注用耐火砖系列主要用于浇铸各种钢（包括不锈钢、各种合金钢）的钢锭。
主要产品：漏斗砖、铸管砖、中心砖、三通流钢砖、二通流钢砖、流钢尾砖、单孔、双孔流钢砖、流钢弯砖、钢锭模模底砖、保温帽等。
各种产品的形状和尺寸可按国标生产或由需方确定。
三、盛钢桶用高铝质耐火砖系列主要产品：塞头砖、铸口砖、袖砖、座砖等。
各种砖的形状尺寸可以由需方确定。
主要理化指标四、盛钢桶用衬砖系列主要产品：各种规格衬衬砖、弧形衬砖、保险砖或根据需方的要求确定。
主要用作隔热层和不受高温熔融物料及侵蚀性气体作用的窑炉内衬。
六、不定形耐火材料系列主要产品：铝镁浇注料、矾土尖晶石浇注料、粘土质及高铝质可塑料、耐火混凝土及预七、骨料、耐火泥系列八、滑动铸口砖窑炉中应用十分广泛，适用于各工业窑炉中最严酷的部位。
冶金高炉炉腹内衬、送风支管内衬、铁口框填充；冶金加热炉均热炉烧嘴、墙基；大型电炉顶内衬；热电旋风炉沸腾炉炉腔内衬；硫化床燃烧室内衬、旋风筒、水冷壁；大型化工化肥炉内衬，化工催化裂解装置高耐磨层；大型水泥窑前窑口、喷煤管等部位；大型铝厂回转窑烧成段内衬、出料口、烧嘴；产品特点纯度高，强度高，耐磨性好，抵抗硅、一氧化碳、氢等腐蚀气氛能力强。
使用部位化肥厂耐磨内衬、石化炼油催化裂解装置高耐磨层；冶金高炉送风支管内衬、铁口框填充、加热炉均热炉烧嘴、墙基、电炉顶内衬；热电旋风炉炉腔内衬、硫化床燃烧室内衬、烧嘴、旋风筒、水冷壁、沸腾炉等需耐磨耐高温部位；大型水泥窑前窑口、喷煤管等部位；大型铝厂回转窑烧成段内衬、出料口、烧嘴；垃圾焚烧炉烧成段内衬、烧嘴及其性能特点热态强度高，抗高频振动性好，适应频繁的急冷急热场合使用部位70吨超高功率电炉炉盖大型水泥窑前窑口、喷煤管等部位及其它工业窑炉内衬大型铝厂回转窑烧成段内衬、出料口、烧嘴；垃圾焚烧炉烧成段内衬、烧嘴及其它工业窑炉内衬。
莫来石耐火材料主要参数
1.耐火温度：莫来石耐火材料能够在高温下保持其良好的耐火性能。
其耐火温度可达到1200℃以上，有些甚至可以达到1500℃以上。
2.热膨胀系数：莫来石耐火材料的热膨胀系数较低，即在高温环境中膨胀的程度较小，有利于材料的稳定性和耐久性。
热膨胀系数通常在4某10^-6/K左右。
3.压缩强度：莫来石耐火材料的压缩强度较高，可承受较大的压力。
通常在50-150MPa之间，甚至有些特殊类型的莫来石耐火材料的压缩强度可以达到200MPa以上。
4.导热性能：莫来石耐火材料的导热系数较低，有良好的隔热性能，能够有效地减少热量的传导。
一般导热系数在0.5-0.8W/(m·K)之间。
5.断裂韧性：莫来石耐火材料的断裂韧性较高，具有较好的抗冲击性能。
这是由于其内部的晶粒细小而均匀，能够有效地阻止裂纹的扩展。
6.化学稳定性：莫来石耐火材料具有较好的化学稳定性，在各种酸碱等腐蚀介质中表现出色，不易与其它物质发生化学反应，有较长的使用寿命。
7. 耐火砖尺寸：莫来石耐火材料的尺寸多样化，常见的耐火砖尺寸有230某114某65mm、230某65某114mm、300某300某64mm等。
除标准尺寸外，根据实际需要，还可定制不同大小的耐火砖。
耐火砖各种材质介绍T-3高铝耐火砖简介：T-3耐火砖是用途很广泛的一种耐火砖，也可称作直型耐火砖，几乎每一种窑炉都要使用，其尺寸大小为230mm*114mm*65mm。
T-3标准耐火砖的体积约为1690cm3。
其外观尺寸是固定的，而材质不是固定的。
根据其材质的不同可分为粘土砖、半硅砖、硅砖、轻粘砖（LZ)-65(LZ)-55，(LZ)-48等几种。
其中粘土质耐火砖用途较为广泛。
T-3耐火砖的特点有以下三点：1、适应性强。
T-3耐火砖能够适应各种窑炉，各种不同形式的砌砖。
2、重量适宜。
3、体积适宜。
T-3的外形尺寸是230*114*65，这种体积便于施工砌筑。
T-3耐火砖用途：锅炉外墙，窑炉内衬，烟囱烟道砌筑、大楼防火墙，装饰铺地等。
高铝砖通常指含铝量（Al2O3）≥60含铁量（Fe2O3）≤2.5的耐火砖，高铝砖高含铝量可达85%，它具有耐火温度高、热稳定性高、抗渣性好、高温蠕变小等优点。
它广泛用于砌筑高炉、热风炉、玻璃炉、炼钢电炉、水泥回转窑、鼓风炉还有浇注系统的赛头、水口。
高铝砖分为一级、二级、三级、特级。
特级高铝砖含铝量高、含铁量低、性能好，价格相对贵，以此类推。
刚玉莫来石特点及简介刚玉莫来石砖是指以刚玉、莫来石为主要原料，主晶相为莫来石和刚玉的定形耐火制品。
具有较好的耐高温、强度大、抗高温蠕变性、抗热震性和抗侵蚀性。
刚玉莫来石砖广泛用于石油化工和化肥工业的裂解、转化炉、冶金行业等各种高温窑炉内衬、及窑具。
轻质粘土保温砖介绍：轻质粘土保温砖指含Al2O330%-46%的轻质耐火制品，以粘土熟料或轻质熟料和可塑粘土为主要原理，通常采用可燃物法生产，也可采用化学法或泡沫法形成多孔结构。
常用轻质粘土砖的体积密度为0.75-1.20g/cm3耐压强度为1.0-5.9MPa。
轻质粘土保温砖的用途广泛，主要用于各种工业窑炉中不接触熔融物和无侵蚀气体作用的隔热层材料，使用温度950℃。
主要用于热力锅炉、玻璃窑炉、水泥窑炉、化肥造气炉、高炉、热风炉、焦化炉、电炉、铸造及浇钢用砖等。
耐火砖、隔热砖、莫来石砖、粘土砖、隔热泥浆和浇注料技术性能要求第一章、技术性能要求1、干熄炉与一次除尘器耐材的砌筑特点：1.1干熄炉砌体属于竖窑式结构，中下部是处于正压状态的圆筒形直立砌体。
1.2炉体自上而下可分为预存室、斜道区和冷却室。
1.3预存室的上部是锥顶区，因装焦前后温度有波动，耐火砖的损毁原因主要是装入焦炭时的高温剥落以及来自预存室衬砖的热膨胀造成的上涨挤压，所以炉口耐火砖要求有较好的高温抗折强度和热震稳定性。
1.4炉口工作层采用B级莫来石—碳化硅砖，其余为干熄焦用粘土砖和高强隔热耐火砖。
1.5预存室下部是环形气道，可分为内墙及环形通道外墙两重圆环砌体。
1.6内墙要承受装入焦炭的冲击力和磨擦，还要防止预存室与环形气道的流体压差窜漏，因而采用高强度耐磨砖—A级莫来石粘土砖。
1.7斜道区的砖逐层悬挑承托上部气体的荷重，并且是逐层改变气道深度的砖砌体。
1.8温度频繁波动、热惰性气流和焦炭粉尘激烈冲刷，还受上环形烟道进入的燃烧空气影响，该部位的损坏原因主要是由于温度变化而形成的热应力以及耐火材料的不均匀负荷造成的高温机械剥落，以热震损坏为主。
1.9对内层砖的热震性、抗磨损和抗折强度要求都很高。
该部位采用高档次莫来石－碳化硅特制砖。
1.10冷却室虽结构简单，是一个圆筒形，但它的内壁要承受焦炭冲击磨损、循环冷却气体的冲刷以及上部耐火衬体的压力。
1.11冷却室的损毁以机械磨损及化学腐蚀为主。
冷却段用砖采用耐急冷急热性好且高强耐磨的B级莫来石粘土砖。
1.12一次除尘器由于产生较大的气流冲刷，侧墙及底部经常受到焦炭粉尘的冲击，采用干熄焦专用致密耐磨粘土砖，拱顶因除尘器跨度大，温度高且波动大，采用高强耐磨干熄焦专用莫来石砖。
2、B级莫来石－碳化硅砖（ＢT类砖）：2.1 BT类砖主要理化性能指标：2.2莫来石－碳化硅特制AT类砖主要理化性能指标：2.3 A类干熄焦专用莫来石砖（AM类砖）主要理化指标：2.4 B类干熄焦专用莫来石砖（BM）主要理化性能指标：2.5干熄焦用致密粘土砖（Ｎ53）主要理化指标：2.6干熄焦用粘土砖（Ｎ3）主要性能指标：2.7隔热砖（B1、B2、C1、隔热碎砖）性能指标基本：2.8耐火砖火泥主要性能指标：2.9隔热泥浆主要理化指标：3、浇注料：4、耐火纤维理化指标：4.1耐火纤维棉（BF-090）：4.1.1导热系数（平均温度600℃）：≤0.17W/（m.K）；4.1.2粒度大于212μm的颗粒含有率：≤25%；4.1.3加热收缩率(900℃×8h):≤3%；4.1.4化学成分:⑴、Al2O3:≥35%⑵、Al2O3+SiO2:≥85%；4.2耐火纤维棉（BF-110）：4.2.1导热系数（平均温度600℃）：≤0.17W/（m.K）；4.2.2粒度大于212μm的颗粒含有率：≤25%；4.2.3加热收缩率(1100℃×8h):≤3%；4.2.4化学成分:⑴、Al2O3:≥44%；⑵、Al2O3+SiO2:≥97%；4.3耐火纤维毡（CB-090-2）：4.3.1体积密度：≥115kg/m3；4.3.2导热系数（平均温度600℃）：≤0.19W/（m.K）；4.3.3粒度大于212μm的颗粒含有率：≤25%；4.3.4加热收缩率(900℃×8h):≤3%；4.3.5化学成分:⑴、Al2O3:≥35%⑵、Al2O3+SiO2:≥85%；4.4耐火纤维毯（CB-110-2）：4.4.1体积密度：≥115kg/m3；4.4.2导热系数（平均温度600℃）：≤0.19W/（m.K）；4.4.3粒度大于212μm的颗粒含有率：≤25%；4.4.4加热收缩率(1100℃×8h):≤3%；4.4.5化学成分:⑴、Al2O3:≥44%；⑵、Al2O3+SiO2:≥97%；4.5耐火纤维纸：4.5.1安全使用温度：1200℃；4.5.2体积密度：≥250kg/m3；4.5.3导热系数（平均温度600℃）：≤0.17W/（m.K）；4.5.4粒度大于212μm的颗粒含有率：≤25%；4.5.5烧损率：≤7%；4.6纤维绳（CB-120）：4.6.1体积密度：≥250kg/m3；4.6.2安全使用温度：1250℃；4.6.3化学成分：Al2O3+SiO2:≥72%；4.6.4增强材料：与铝镍合金601相当；4.6.5散粒含有率：≤40%；5、干熄焦定型砖外形尺寸的要求：5.1各种耐火砖型主要尺寸的允许偏差如下表：5.2各种耐火砖型的外形规格要求见下表：5.3各种隔热砖型主要尺寸的允许偏差如下表：5.4各种隔热砖型的外形规格要求见下表：第二章、执行标准和规定1、GB/T7321—2017定型耐火制品试样制备方法。

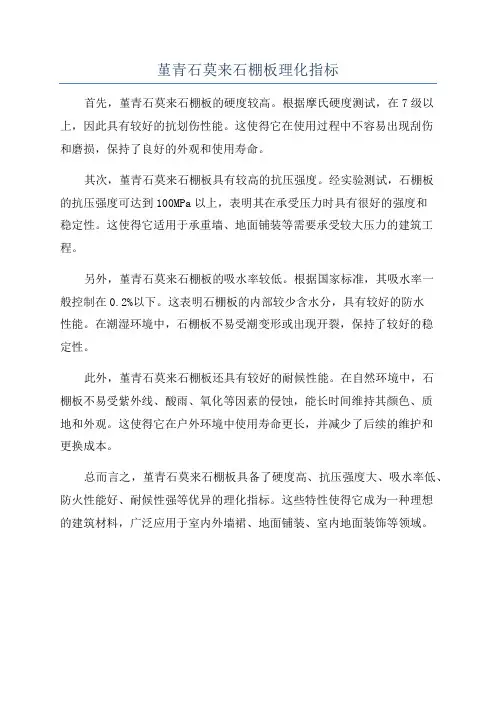

堇青石莫来石棚板理化指标
首先，堇青石莫来石棚板的硬度较高。
根据摩氏硬度测试，在7级以上，因此具有较好的抗划伤性能。
这使得它在使用过程中不容易出现刮伤
和磨损，保持了良好的外观和使用寿命。
其次，堇青石莫来石棚板具有较高的抗压强度。
经实验测试，石棚板
的抗压强度可达到100MPa以上，表明其在承受压力时具有很好的强度和
稳定性。
这使得它适用于承重墙、地面铺装等需要承受较大压力的建筑工程。
另外，堇青石莫来石棚板的吸水率较低。
根据国家标准，其吸水率一
般控制在0.2%以下。
这表明石棚板的内部较少含水分，具有较好的防水
性能。
在潮湿环境中，石棚板不易受潮变形或出现开裂，保持了较好的稳
定性。
此外，堇青石莫来石棚板还具有较好的耐候性能。
在自然环境中，石
棚板不易受紫外线、酸雨、氧化等因素的侵蚀，能长时间维持其颜色、质
地和外观。
这使得它在户外环境中使用寿命更长，并减少了后续的维护和
更换成本。
总而言之，堇青石莫来石棚板具备了硬度高、抗压强度大、吸水率低、防火性能好、耐候性强等优异的理化指标。
这些特性使得它成为一种理想
的建筑材料，广泛应用于室内外墙裙、地面铺装、室内地面装饰等领域。
结莫来石采用优质天然原料，经多道工序精选均化，高温煅烧制成。
烧结莫来石产品质量稳定，广泛用于生产各种抗热震性优良的高温低蠕制品。
烧结莫来石M70Al2O3:68-73% Fe2O3: ≤1.0SiO2: 22—25%K2O+Na2O: ≤0.3体积密度: ≥2.75吸水率≤3耐火度≥1850 莫来石是一种优质的耐火原料，目前主要有高纯电熔莫来石、普通电熔莫来石、全天然铝矾土精矿烧结莫来石和轻烧莫来石。
莫来石是一系列由铝硅酸盐组成的矿物统称，这一类矿物比较稀少。
莫来石是铝硅酸盐在高温下生成的矿物，人工加热铝硅酸盐时会形成莫来石。
天然的莫来石晶体为细长的针状且呈放射簇状。
莫来石矿被用来生产高温耐火材料。
莫来石是Al2O3 -SiO2二元系中常压下唯一稳定存在的二元化合物，化学式为3Al2O3-2SiO2 ，天然莫来石非常少，通常用烧结法或电熔法等人工合成。
莫来石化学式: A1xSi2-xO5.5-0.5x 密度: 3.16g/cm3 莫氏硬度: 6~7全天然煅烧莫来石系列产品，采用淮北矿区特有的优质煤系高岭土为原料，经高温煅烧加工而成。
产品具有质地密、硬度高、膨胀系数小、耐磨性能优、热化学稳定性好等特性。
主要应用于冶金、建材、化工、耐火材料、军工等行业中。
主要物理性能多晶莫来石纤维是由高熔点金属氧化物微晶体组构成的纤维，它与普通耐火纤维（玻璃纤维、矿棉、硅酸铝纤维、高铝纤维）莫来石是Al2O3 -SiO2二元系中常压下唯一稳定存在的二元化合物，化学式为3Al2O3-2SiO2 ，天然莫来石非常少，通常用烧结法或电熔法等人工合成。
莫来石化学式: A1xSi2-xO5.5-0.5x 密度: 3.16g/cm3 莫氏硬度: 6~7耐火度: 1800°C时仍很稳定,1810 °C分解为刚玉和液相莫来石是一种优质的耐火材料，它具有膨胀均匀、热震稳定性极好、荷重软化点高、高温蠕变值小、硬度大、抗化学腐蚀性好等特点，目前主要有高纯电熔莫来石、普通电熔莫来石、全天然铝矾土精矿烧结莫来石和轻烧莫来石。

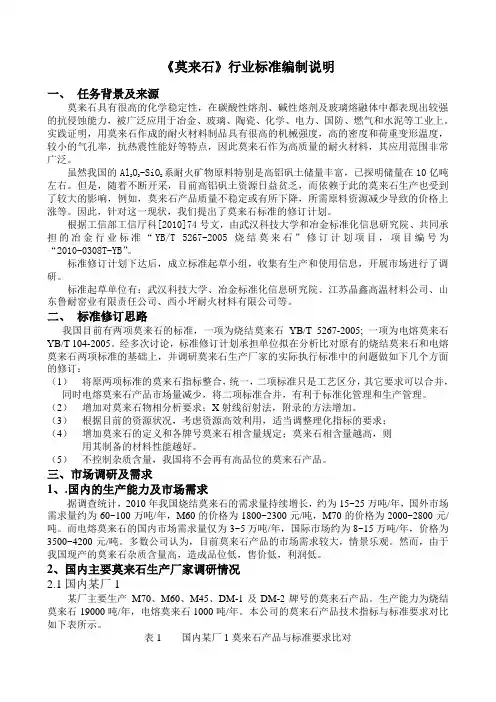

《莫来石》行业标准编制说明一、任务背景及来源莫来石具有很高的化学稳定性，在碳酸性熔剂、碱性熔剂及玻璃熔融体中都表现出较强的抗侵蚀能力，被广泛应用于冶金、玻璃、陶瓷、化学、电力、国防、燃气和水泥等工业上。
实践证明，用莫来石作成的耐火材料制品具有很高的机械强度，高的密度和荷重变形温度，较小的气孔率，抗热震性能好等特点，因此莫来石作为高质量的耐火材料，其应用范围非常广泛。
虽然我国的Al2O3-SiO2系耐火矿物原料特别是高铝矾土储量丰富，已探明储量在10亿吨左右。
但是，随着不断开采，目前高铝矾土资源日益贫乏，而依赖于此的莫来石生产也受到了较大的影响，例如，莫来石产品质量不稳定或有所下降，所需原料资源减少导致的价格上涨等。
因此，针对这一现状，我们提出了莫来石标准的修订计划。
根据工信部工信厅科[2010]74号文，由武汉科技大学和冶金标准化信息研究院、共同承担的冶金行业标准“YB/T 5267-2005 烧结莫来石”修订计划项目，项目编号为“2010-0308T-YB”。
标准修订计划下达后，成立标准起草小组，收集有生产和使用信息，开展市场进行了调研。
标准起草单位有：武汉科技大学、冶金标准化信息研究院、江苏晶鑫高温材料公司、山东鲁耐窑业有限责任公司、西小坪耐火材料有限公司等。
二、标准修订思路我国目前有两项莫来石的标准，一项为烧结莫来石YB/T 5267-2005; 一项为电熔莫来石YB/T 104-2005。
经多次讨论，标准修订计划承担单位拟在分析比对原有的烧结莫来石和电熔莫来石两项标准的基础上，并调研莫来石生产厂家的实际执行标准中的问题做如下几个方面的修订：（1）将原两项标准的莫来石指标整合，统一，二项标准只是工艺区分，其它要求可以合并，同时电熔莫来石产品市场量减少，将二项标准合并，有利于标准化管理和生产管理。
（2）增加对莫来石物相分析要求；X射线衍射法，附录的方法增加。
（3）根据目前的资源状况，考虑资源高效利用，适当调整理化指标的要求；（4）增加莫来石的定义和各牌号莫来石相含量规定；莫来石相含量越高，则用其制备的材料性能越好。
轻质粘土保温砖理化指标
轻质粘土保温砖是一种常见的建筑材料，其理化指标对于评估
其性能和适用范围非常重要。
以下是轻质粘土保温砖的一些常见理
化指标：
1. 导热系数，轻质粘土保温砖的导热系数是评价其保温性能的
重要指标。
通常以W/(m·K)为单位，导热系数越低，保温性能越好。
2. 抗压强度，抗压强度是评价轻质粘土保温砖承受外部荷载能
力的指标。
通常以MPa为单位，抗压强度直接影响着砌体结构的稳
定性和承载能力。
3. 吸水率，轻质粘土保温砖的吸水率是指其在一定时间内吸收
水分的能力，通常以百分比表示。
低吸水率有利于提高建筑物的抗
渗性和耐久性。
4. 耐火性能，轻质粘土保温砖的耐火性能是指其在高温环境下
的稳定性能。
这一指标对于建筑物的防火安全至关重要。
5. 尺寸稳定性，轻质粘土保温砖的尺寸稳定性是指其在不同温
度和湿度条件下尺寸变化的能力。
稳定的尺寸能够保证建筑结构的稳定性和外观质量。
总的来说，轻质粘土保温砖的理化指标涉及到其保温性能、力学性能、耐久性能等多个方面，这些指标对于评估其在建筑领域的应用具有重要意义。
建筑材料的选择应当根据具体的工程需求和环境条件来综合考虑这些指标。
莫来石轻质砖理化指标
首先，莫来石轻质砖的理化指标之一是密度。
它的密度较低，通常在600-800 kg/m3之间。
相比传统的砖块，莫来石轻质砖的密度更轻，因此
重量更轻，能够减轻建筑物的荷载，提高建筑物的抗震性能。
其次，莫来石轻质砖的强度指标也是非常重要的。
它的抗压强度通常
在3-5MPa之间，抗折强度在0.8-1.2MPa之间。
尽管莫来石轻质砖的强度
相对较低，但它的强度仍然可以满足一般建筑物的要求，并且它的重量轻，能够减少建筑物的自重，提高建筑物的整体性能。
除了密度和强度之外，莫来石轻质砖的导热系数也是一个重要的理化
指标。
它的导热系数通常在0.1-0.2W/(m·K)之间。
这意味着莫来石轻质
砖具有较好的保温性能，能够减少建筑物的热传导，提高建筑物的能源利
用效率。
此外，莫来石轻质砖还具有良好的防火性能。
它的耐火极限通常在
2-4小时之间。
这意味着莫来石轻质砖在火灾发生时能够有效地阻止火势
的蔓延，保护建筑物的安全。
最后，莫来石轻质砖的水分吸收率也是一个需要考虑的指标。
它的水
分吸收率通常在10-20%之间。
这意味着莫来石轻质砖在潮湿环境中不易
吸水，能够减少建筑物的湿度，提高建筑物的舒适性。
综上所述，莫来石轻质砖具有较低的密度、适当的强度、较低的导热
系数、良好的防火性能、良好的耐久性能和较低的水分吸收率等理化指标。
这些指标使得莫来石轻质砖成为一种理想的建筑材料，能够满足不同建筑
物的需求。
轻质高铝保温砖理化指标
轻质高铝保温砖是一种常用于保温材料的砖块。
它主要由高铝矾土、高硅矾土和轻质材料（如膨胀珍珠岩、膨胀蛭石等）制成。
以下是一些轻质高铝保温砖的典型理化指标：
1. 常见轻质高铝保温砖的体积密度一般在0.4-1.0 g/cm3之间，属于轻质材料。
2. 常见的抗压强度在0.5-5.0 MPa之间，可以根据具体需求选择不同强度等级的砖块。
3. 常温导热系数一般在0.2-0.5W/(m·K)之间，具有良好的保温性能。
4. 轻质高铝保温砖的线膨胀系数低，一般在0.4-1.0×10-6/℃左右。
5. 耐火温度通常在1300-1500℃之间，具有良好的耐高温性能。
6. 轻质高铝保温砖具有较好的耐磨性和耐侵蚀性，能够抵抗酸、碱等化学品的侵蚀。
需要注意的是，具体的理化指标可能会因不同品牌、型号的轻质高铝保温砖而有所不同，以上指标仅供参考。
在实际选择和使用时，应根据具体的工程要求和环
境条件进行选择。
莫来石浇注料国标摘要：一、莫来石浇注料国标概述1.莫来石浇注料的定义2.国标在莫来石浇注料中的作用二、莫来石浇注料国标的主要技术要求1.原料要求2.理化性能指标3.施工及验收规范三、莫来石浇注料国标在工程中的应用1.高温工业炉窑2.玻璃行业3.冶金行业四、莫来石浇注料国标对我国相关产业的影响1.提高产品质量2.促进相关产业发展3.增强国际竞争力正文：莫来石浇注料国标是我国针对莫来石浇注料生产、施工及验收的一项重要标准。
莫来石浇注料是一种由莫来石矿物为主，结合一定比例的辅助原料，经过混合、浇注、固化而成的不定型耐火材料。
国标对莫来石浇注料的生产、施工及验收进行了详细的规定，以确保产品质量和工程安全。
根据莫来石浇注料国标，原料要求主要包括莫来石矿物、结合剂、添加剂等。
其中，莫来石矿物应具有较高的熔点、良好的耐火性能和较低的热膨胀系数；结合剂应具有适宜的结合性能和良好的流动性能；添加剂应能改善浇注料的施工性能和高温性能。
国标对莫来石浇注料的理化性能指标也进行了明确规定，包括密度、堆积密度、抗折强度、耐压强度、热震稳定性等。
这些指标是衡量莫来石浇注料质量和性能的重要依据，直接影响着其在工程中的应用效果。
在施工及验收方面，莫来石浇注料国标对施工过程中的拌合、浇注、固化等环节进行了详细规定，以确保浇注料的施工质量。
同时，对工程验收也提出了明确的要求，包括外观检查、尺寸检查、性能测试等，确保工程安全可靠。
莫来石浇注料国标在高温工业炉窑、玻璃行业、冶金行业等领域有着广泛的应用。
通过国标的规定，可以提高莫来石浇注料的质量，促进相关产业的发展，提高我国在国际市场上的竞争力。
多晶莫来石砖成份多晶莫来石砖是一种高档建筑材料，它的主要成分是多晶莫来石。
多晶莫来石是一种含铝硅酸盐矿物，具有优异的物理和化学性质，因此在建筑、化工、电子等领域得到广泛应用。
本文将介绍多晶莫来石砖的成份、性质及应用。
1.成份多晶莫来石砖的主要成分是多晶莫来石，其化学式为（Na,K）AlSi3O8，属于硅酸盐矿物。
多晶莫来石是一种钠钾长石，晶体呈板状或柱状，具有六方晶系。
多晶莫来石的硬度为6-6.5，密度为2.6-2.8g/cm3，熔点为1200-1250℃。
多晶莫来石在自然界中广泛存在，常见于火山岩、花岗岩等中。
除了多晶莫来石外，多晶莫来石砖中还含有少量的其他矿物，如石英、长石、云母等。
这些矿物的存在对多晶莫来石砖的性质和质量有一定的影响。
2.性质多晶莫来石砖具有优异的物理和化学性质。
首先，多晶莫来石砖具有高强度、高硬度和高耐磨性。
这使得多晶莫来石砖在建筑领域中得到广泛应用，可以用于墙面、地面、台面等。
其次，多晶莫来石砖具有优秀的耐火性和耐化学腐蚀性。
这使得多晶莫来石砖在化工、冶金等领域中得到应用。
第三，多晶莫来石砖具有良好的绝缘性能和热稳定性能，可以用于制作电子元器件。
除了以上的性质外，多晶莫来石砖还具有一些特殊的性质。
例如，多晶莫来石砖具有良好的光学性质，可以用于制作光学器件；多晶莫来石砖还具有较高的压电性能，可以用于制作压电器件。
3.应用多晶莫来石砖在建筑、化工、电子等领域均有广泛应用。
在建筑领域中，多晶莫来石砖可以用于墙面、地面、台面等。
多晶莫来石砖具有高强度、高硬度和高耐磨性，可以抵御日常使用中的磨损和冲击。
此外，多晶莫来石砖的表面光滑，易于清洁，是一种理想的建筑材料。
在化工领域中，多晶莫来石砖可以用于制作化工设备、炉衬等。
多晶莫来石砖具有良好的耐火性和耐化学腐蚀性，可以承受高温、高压和强酸强碱等恶劣环境。
此外，多晶莫来石砖还可以用于制作催化剂载体等。
在电子领域中，多晶莫来石砖可以用于制作电子元器件、压电器件等。
莫来石浇注料国标
（实用版）
目录
1.莫来石浇注料的概述
2.莫来石浇注料的国家标准
3.莫来石浇注料的应用领域
4.莫来石浇注料的发展前景
正文
【1.莫来石浇注料的概述】
莫来石浇注料是一种以莫来石为主要成分的耐火材料，具有良好的耐高温性能、抗侵蚀性和抗热震性。
在我国，莫来石浇注料广泛应用于钢铁、冶金、化工等行业的高温环境中，对于保证设备的正常运行起着至关重要的作用。
【2.莫来石浇注料的国家标准】
我国对莫来石浇注料的生产和使用有着严格的国家标准。
根据相关规定，莫来石浇注料的理化性能、力学性能、热稳定性等方面均需符合一定的要求，以确保其在高温环境中的可靠性和安全性。
【3.莫来石浇注料的应用领域】
莫来石浇注料广泛应用于以下几个领域：
（1）钢铁行业：莫来石浇注料可用于高炉、转炉、加热炉等设备的内衬，能有效抵抗高温和侵蚀性气体的侵蚀。
（2）冶金行业：在有色金属冶炼、玻璃熔炉等高温环境中，莫来石浇注料同样具有优良的耐火性能。
（3）化工行业：在高温催化剂生产、石油化工等设备中，莫来石浇
注料也能发挥其耐火性能，确保设备安全运行。
【4.莫来石浇注料的发展前景】
随着我国经济的持续发展，莫来石浇注料的需求也在不断增长。
未来，新型莫来石浇注料的研究与开发将继续深入，以满足各行业对高性能耐火材料的需求。
同时，环保和节能也将成为莫来石浇注料发展的重要方向。
