尺寸标注与文字标注

/catia CATIA技术论坛

1 CATIA文字、尺寸与公差标注

1 范围

本标准规定了CATIA三维模型尺寸的标注及CATIA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。

本标准适用于CATIA软件所建三维模型的尺寸标注和绘制的航空产品图样，其它产品的研发亦可参照执行。

2 规范性引用文件

下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T131 机械制图 表面粗糙符号、代号及其注法

GB/T1182 形状和位置公差 通则、定义、符号和图样表示法

GB/T4458.4 机械制图 尺寸注法

GB/T4458.5 机械制图 尺寸公差与配合注法

GB/T8170 数值修约规则

GB/T13319 形状和位置公差 位置度公差

HB5859.1 飞机制图 基本规定

HB××××.1-×××× 基于CATIA建模要求 第1部分：通用要求

HB××××-×××× CATIA制图规则

3 术语和定义

HB××××.1-××××《基于CATIA建模要求 第1部分：通用要求》确立以及下列的术语和定义适用于本标准。

3.1

关联尺寸标注 associative dimensioning

CATIA的一种尺寸标注功能。它把三维模型的尺寸实体与要标注尺寸的二维几何图形关联起来，可以使所标注的尺寸值随三维模型尺寸实体的改变而自动更新，反之亦然。与之相反的非相关尺寸标注（non-associative dimensioning）则所标注的尺寸不建立关联，三维模型尺寸实体与二维几何图形关联不发生相互影响。

3.2

注释 annotation

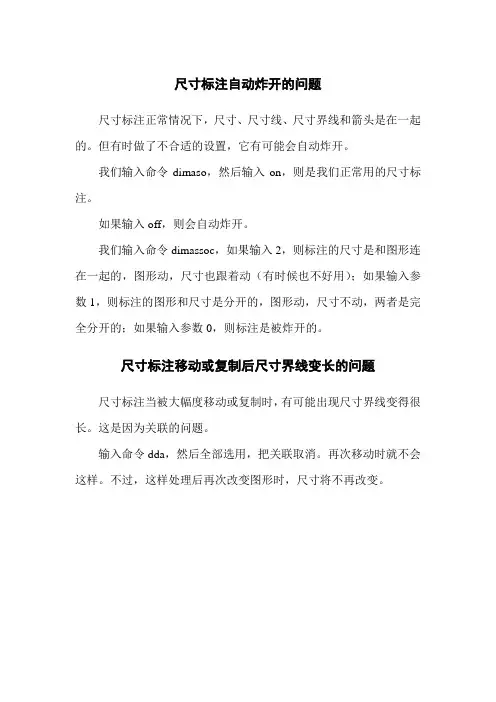

尺寸标注自动炸开的问题

尺寸标注正常情况下，尺寸、尺寸线、尺寸界线和箭头是在一起的。但有时做了不合适的设置，它有可能会自动炸开。

我们输入命令dimaso，然后输入on，则是我们正常用的尺寸标注。

如果输入off，则会自动炸开。

我们输入命令dimassoc，如果输入2，则标注的尺寸是和图形连在一起的，图形动，尺寸也跟着动（有时候也不好用）；如果输入参数1，则标注的图形和尺寸是分开的，图形动，尺寸不动，两者是完全分开的；如果输入参数0，则标注是被炸开的。

尺寸标注移动或复制后尺寸界线变长的问题

尺寸标注当被大幅度移动或复制时，有可能出现尺寸界线变得很长。这是因为关联的问题。

输入命令dda，然后全部选用，把关联取消。再次移动时就不会这样。不过，这样处理后再次改变图形时，尺寸将不再改变。

标注尺寸的基本规则

项目 说 明 图 例

总

则 （1） 完整的尺寸由下列内容组成

1) 尺寸线 （细实线）

2) 尺寸界线

3) 尺寸数字

4) 箭头

（2） 图样中所标注的尺寸，为该图样最后完工的尺寸，否则另加说明

（3） 机件的真实大小应以图样上标注

尺寸为依据，与绘图的小及绘图的准确度无关

（4）尺寸单位是mm时不需注明，采用其它单位时，必须注明单位的代号或名称。在同一图样中，每一尺寸一般只标注一次．并应标注在反映结构最清晰的图形上

尺

寸

数

字 （1） 尺寸数字一般注在尺寸线的上方或中断处

（2）直线尺寸的数字应按图a所示方向填写．并尽量避免在图示30° 范围内标注尺寸。当无法避免时．可按图b标注

项目 说 明 图 例

(3)尺寸数字不可被任何图线所通过当不可避免时，必须把图线断开

（4）数字要按标准字体书写工整，不得潦草，在同一张图上，数车及箭头的大小保持一致

尺

寸

线 （1）尺寸必须用细实线单独画出，轮廓线、中心线或它们的延长线均不可作尺寸线使用

（2）标注直线尺寸时，尺寸必须与所标注的线段平行

尺

寸

界

线 （l）尺寸界线用细实线绘制，也可以利用轮廓线（图a）或中心线（图b）作尺寸界线

（2）尺寸界线应与尺寸垂直，当尺寸界线过于贴近轮廓线时，允许倾斜画出

（3）在光滑过渡处标注尺寸，必须用细实线将轮廓线延长．从它们的交点引出尺寸界线

项目 说

明 图 例

（1）标注直径尺寸时应在尺寸数字前加注符号“ “，标让半径尺寸时

直

径

与

半

径 加注符号”R”

（2）半径尺寸必须注在投影为圆弧处．且尺寸线应通过圆心

（3）半径过大，圆心不在图纸内时，可按图a的形式标注；若圆心位置不需注明，尺寸线可以中断如图b

建设工程施工图纸标注

一、建设工程施工图纸标注的种类及作用

1. 尺寸标注：尺寸标注是建设工程施工图纸中最常见的标注之一，它用来表示建筑构件的尺寸大小，包括长度、宽度、高度等。尺寸标注的准确性对于确保施工过程中的质量和精度非常重要。

2. 符号标注：符号标注包括各种建筑图形符号和标记，用来表示建筑构件的各个部分及其特殊要求。比如，阴影部分表示混凝土构件，斜线表示砖砌构件等。符号标注能够帮助施工人员更好地理解图纸内容。

3. 文字标注：文字标注是建设工程施工图纸中文字说明的部分，用来解释和说明图纸中各项内容。文字标注包括建筑构件的材料、规格、技术要求等，能够帮助施工人员更深入地理解图纸内容。

4. 箭头标注：箭头标注用来表示建筑构件的方向，包括垂直方向和水平方向。箭头标注能够帮助施工人员更好地了解构件的放置方向和位置。

5. 编号标注：编号标注是对建筑构件进行编号，用来区分不同构件的位置和种类。编号标注方便施工人员按照图纸要求准确完成各项工作。

二、建设工程施工图纸标注的规范要求

1. 标注清晰：建设工程施工图纸上的标注应该清晰可辨，字体大小适中，不得出现模糊、混乱或重叠的情况。

2. 标注准确：建设工程施工图纸上的标注应该准确无误，符合设计要求，避免出现错误或遗漏的情况。

3. 标注统一：建设工程施工图纸上的标注应该统一规范，符合相关标准和规定，避免个别标注与整体不协调的情况。

4. 标注简洁：建设工程施工图纸上的标注应该简洁明了，不宜过多或过杂，简单明了的标注能够提高施工人员的工作效率。

5. 标注完整：建设工程施工图纸上的标注应该完整详细，包括各项建筑构件的尺寸、材料、规格、技术要求等内容，能够全面指导施工过程。

三、建设工程施工图纸标注的编制流程

1. 图纸审核：建设工程施工图纸在编制完成后，需要进行专业人员的审核，包括设计师、工程师等，确保图纸内容准确无误。 2. 标注设计：根据施工需要，设计师需要对建设工程施工图纸进行标注设计，包括尺寸标注、符号标注、文字标注等，确保施工人员能够准确理解图纸内容。
