ABB ACS510一拖二电路图

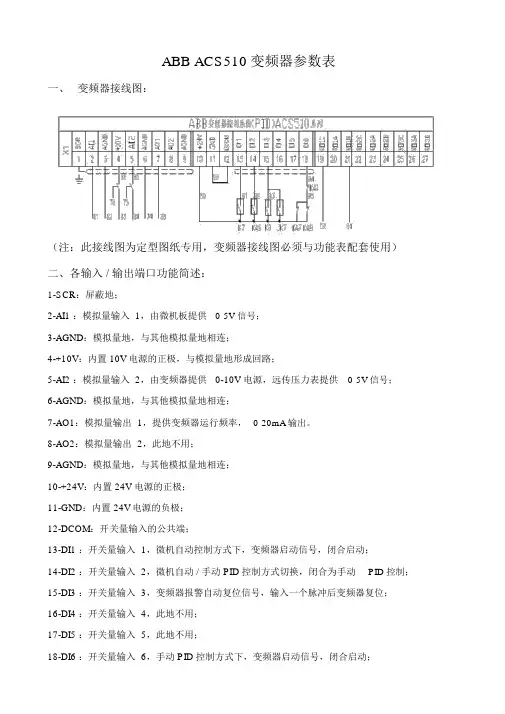

ABB ACS510变频器参数表

一、 变频器接线图：

（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）

二、各输入 / 输出端口功能简述：

1-SCR：屏蔽地；

2-AI1 ：模拟量输入 1，由微机板提供 0-5V 信号；

3-AGND：模拟量地，与其他模拟量地相连；

4-+10V：内置 10V电源的正极，与模拟量地形成回路；

5-AI2 ：模拟量输入 2，由变频器提供 0-10V 电源，远传压力表提供 0-5V 信号；

6-AGND：模拟量地，与其他模拟量地相连；

7-AO1：模拟量输出 1，提供变频器运行频率， 0-20mA输出。

8-AO2：模拟量输出 2，此地不用；

9-AGND：模拟量地，与其他模拟量地相连；

10-+24V：内置 24V 电源的正极；

11-GND：内置 24V电源的负极；

12-DCOM：开关量输入的公共端；

13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动；

14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动 PID 控制；

15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位；

16-DI4 ：开关量输入 4，此地不用；

17-DI5 ：开关量输入 5，此地不用；

18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；

19-RO1C：变频器输出继电器 1 的公共端，变频器报警，变频器报警时此继电器吸合；

20-RO1A：变频器输出继电器 1 的常闭点，变频器报警，此地不用；

21-RO1B：变频器输出继电器 1 的常开点，变频器报警，变频器报警时此继电器吸合；

22-RO2C：变频器输出继电器 2 的公共端，此地不用；

23-RO2A：变频器输出继电器 2 的常闭点，此地不用；

24-RO2B：变频器输出继电器 2 的常开点，此地不用；

李进国

（北京ABB 电气传动系统有限公司， 北京100015）

摘要 ABB 变频器ACS510利用SPFC功能，实现的一台变频器拖动多台电机的恒压供水系统，无须使用额外的PLC，并且每台电机都由变频器软启动。

关键字 ACS510；SPFC；恒压供水

Abstract

Keywords

0 引言

北京ABB 电气传动系统有限公司，作为全球传动行业的龙头企业，其产品广泛地用于各行各业之中。ACS510 作为其中的一款产品，广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁路和隧道通风机等。

ACS510 系列产品功率范围从0.75~132 kW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC（循环软启动控制）功能很方便实现恒压供水系统，无须使用额外的PLC。

1 ABB ACS510变频器特点简介

1）完美匹配风机水泵：

（1）增强的PFC 应用最多可控制7（1+6）台水泵，能切换更多的泵；

（2）SPFC 循环软启功能可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC；

（3）多点U/f 曲线自由定义5 段U/f 曲线，可灵活广泛的应用；

（4）超越模式应用于隧道风机的火灾模式等紧急情况下；

（5）PID调节器有两个独立的内置PID控制器，PID1 和PID2。

2）更经济：

（1）直觉特性噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效；

（2）连接性简单安装，可并排安装，容易连接电缆，通过多种I/O 连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3）更环保：

（1）EMC 适用于第一及第二环境的RFI 滤波器为标配，不需要额外的外部滤波器；

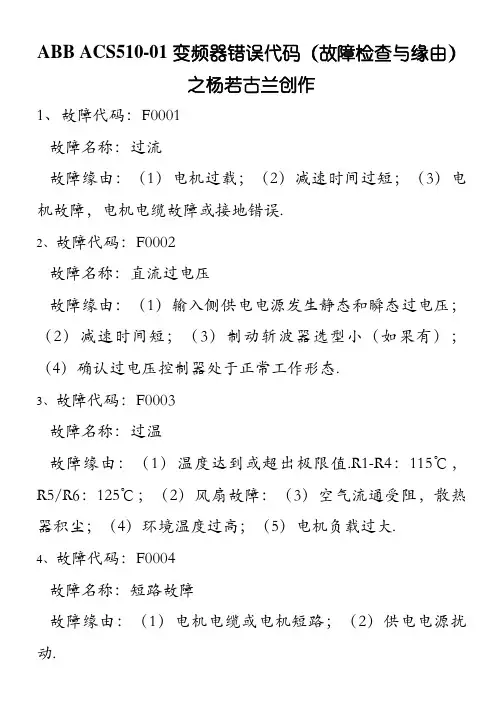

ABB ACS510-01 变频器错误代码（故障检查与缘由）之杨若古兰创作

1、故障代码：F0001

故障名称：过流

故障缘由：（1）电机过载；（2）减速时间过短；（3）电机故障，电机电缆故障或接地错误.

2、故障代码：F0002

故障名称：直流过电压

故障缘由：（1）输入侧供电电源发生静态和瞬态过电压；（2）减速时间短；（3）制动斩波器选型小（如果有）；（4）确认过电压控制器处于正常工作形态.

3、故障代码：F0003

故障名称：过温

故障缘由：（1）温度达到或超出极限值.R1-R4：115℃，R5/R6：125℃；（2）风扇故障：（3）空气流通受阻，散热器积尘；（4）环境温度过高；（5）电机负载过大.

4、故障代码：F0004

故障名称：短路故障

故障缘由：（1）电机电缆或电机短路；（2）供电电源扰动. 5、故障代码：F0006

故障名称：直流欠压

故障缘由：（1）熔断器熔断；（2）主电源欠压.

6、故障代码：F0010

故障名称：控制盘丢失

故障缘由：（1）传动处于当地控制（控制盘显示LOC，当地）；（2）传动处于近程控制模式（REM，近程），且起/停/方向/给定值旌旗灯号来自控制盘；（3）通讯链路和接线；（4）参数3002 PANEL COMM ERROR （控制盘丢失故障）；（5）参数组10的参数，控制命令输入和参数组11给定选择（传动单元运转于REM（近程）模式）.

7、故障代码：F0016

故障名称：接地故障

故障缘由：（1）包管电机电缆的长度没有超出答应的最大长度；（2）如果输入电源是三角形连接，而且输入功率电缆的电容很大，则可能导致传动停止情况下的接地故障误报.如果想要禁止传动停止时的故障检测功能，使用参数3023

WIRING FAULT （接线故障）.要禁止所有的接地故障检测功能，请使用参数3017.

ABB ACS510的SPFC功能在多泵恒压供水系统中的实现

ABB ACS510变频器SPFC功能，又称循环软启动功能，内置在ACS510变频器中。该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

三泵控制主回路电路图

1拖3控制的主回路电路图如图1所示。

变频器在SPFC 功能下运行时，3 泵恒压供水系统的主回路硬件配置有变频器，接触器，熔断开关等，根据需要选配OREL-01（ACS510 继电器扩展选件）。

SPFC宏的主要控制特点为：

1）当电机1 频率到达上限设定频率时，如果压力没有达到给定要求，电机脱离传动单元，经过一段时间延迟后，直接接入电网运行；

2）电机2 连接到传动单元，2 号电机速度根据PID 的给定值和实际值的运算结果逐步增加，直到满足泵的实际工况；

3）电机3使用同样的步骤进行启动；

4）停止电机的过程如同标准PFC控制（停止辅助电机，并继续调节正在控制的电机速度）；

5）设置电机的启动顺序可以分为平均运行时间和继电器顺序（参考参数8127）。

系统的工作逻辑

三泵控制原理图如图2所示，变频器工作逻辑时序图如图3 所示。如果最终用户在使用过程中，没有特殊的要求，基本上按照图（2）就可以实现三泵的SPFC功能。从图2、图3中，可以看到的有变频器ACS510 的继电器与DI 口，三位开关S1，S2，S3，以及继电器线包与常开常闭触点等元件。结合变频器主回路图，控制回路图，逻辑时序图，系统的工作逻辑如下所述。

1）DI 信号闭合，传动单元启动，RO1（继电器1）闭合，接触器K1 也吸合。此时调制被禁止。 2）传动单元经历一段PFC 启动延时（参数8122）。此时调制仍被禁止，因为传动单元需要等待所有接触器稳定。

3）允许调制，M1变频起动，调制从零速启动。

4）如果实际压力小于给定压力，就准备将M2投入。于是，当输出频率fout 超过启动频率1 Hz时，辅机启动延时（参数8115）。当辅机启动延时完后，传动单元自由停车，RO1打开，K1也断开。
