第三章
1
地面上某点到两目标的方向线铅垂投影在水平面上的构成的角度，称为水平角。其取值为0°～360°。在同一铅直面内，某一方向线与水平视线间的夹角，称为竖直角。竖直角的取值是0°～±90°。
竖直角测量原理
2
DJ6级光学经纬仪包括分微尺测微器和单平板玻璃测微器。
3
与DJ6经纬仪相比，DJ2经纬仪的读数系统和读数方法有如下特点：
（1）DJ2级光学经纬仪采用双平板玻璃测微器或双光楔测微器，因此其读数采用对径符合读数法，相当于利用度盘上相差180°的两个指标读数并取其平均值，以此可以消除度盘偏心的误差。
（2）在DJ2级光学经纬仪的读数窗中，竖直度盘和水平度盘的读数不能同时看到，必须通过换像手轮分别看到。
4
经纬仪各部件主要轴线有：竖轴VV、横轴HH、望远镜视准轴CC和照准部水准管轴LL。
根据角度测量原理和保证角度观测的精度，经纬仪的主要轴线之间应满足以下条件：
(l)照准部水准管轴LL应竖直于竖轴VV；
(2)十字丝竖丝应竖直于横轴HH；
(3)视准轴CC应竖直于横轴HH；
(4)横轴HH应竖直于竖轴VV；
(5)竖盘指标差应为零。
5
测量水平角时，采用盘左、盘右两个位置观测为了消除仪器视准轴误差和横轴不水平误差。
观测竖直角时，采用盘左、盘右观测取平均值的方法，可以消除竖直指标差带来的影响。
6
（1）对中误差
仪器对中不准确，使仪器中心偏离测站中心的位移叫偏心距，偏心距将使所观测的水平角值不是大就是小。经研究已经知道，对中引起的水平角观测误差与偏心距成正比，并与测站到观测点的距离成反比。因此，在进行水平角观测时，仪器的对中误差不应超出相应规范规定的范围，特别对于短边的角度进行观测时，更应该精确对中。
（2）整平误差
若仪器未能精确整平或在观测过程中气泡不再居中，竖轴就会偏离铅直位置。整平误差不能用观测方法来消除，此项误差的影响与观测目标时视线竖直角的大小有关，当观测目标与仪器视线大致同高时，影响较小；当观测目标时，视线竖直角较大，则整平误差的影响明显增大，此时，应特别注意认真整平仪器。当发现水准管气泡偏离零点超过一格以上时，应重新整平仪器，重新观测。
第七章 控制测量
1、测绘地形图和施工放样时，为什么要先建立控制网？控制网分为哪几种？
答：测量工作必须遵循“从整体到局部，由高级到低级，先控制后碎部”的原则。所以要先建立控制网。控制网分为平面控制网和高程控制网。
2、导线的布设形式有哪些？选择导线点应注意哪些事项？导线的外业工作包括哪些内容？
答：导线点布设形式有：闭合导线、附合导线、支导线、导线网。
选择导线点应该注意：（1）相邻点间必须通视良好，地势较平坦，便于测角和量距；（2）点位应选在土质坚实处，便于保存标志和安置仪器；（3）视野开阔，便于测图或放样；（4）导线各边的长度应大致相等；（5）导线点应有足够的密度，分布较均匀，便于控制整个测区
导线点外业工作包括：（1）踏勘选点（2）测角（3）量边（4）联测
3、已知A点坐标xA=437.620，yA=721.324；B点坐标xB=239.460，yB=196.450。求AB之方位角及边长。
mDXYXmYABABABABABAB035.5616.59812496.59816918016.198874.524arctan1800,016.198620.437460.239,874.524324.721450.196oo
4、闭合导线1-2-3-4-5-1的已知数据及观测数据列入表7-30，计算各导线点的坐标。 999.499,001.500,569.372,251.315,628.521,433.215,163.615,189.369198.586198.86500593.435407.64500,430.127,750.184,059.149,818.99,535.93,756.153,965.28,404.66198.8661.10785.763174.0223.86407.6461.10785.76315.0386.64200013300185.763230.01230.0174.015.0174.0481.127018.149494.93982.28223.8615.0794.184853.99721.153390.66386.64481.127sin,794.184cos018.149sin,853.99cos494.93sin,721.153cos982.28sin,390.66cos223.86sin,386.64cos00541260015871800063341800063340331891800394303180039430300928718003812111800381211036012518000521561800052156000215018000541261800054126033189212431890092872121928703601252124601250002150212102150001587212115871180)25(2431892192872460125210215021158711554433121212125151454534342323121212121212222251515151515145454545454534343434343423232323232312121212121215112545514344532334212231254321YXYXYXYXYYYXXXYXYXYXYXDDfYYDDfXXDfKfffffDYDXDYDXDYDXDYDXDYDXfyxyxyxoooooooooooooooooooooooooooooooooooooooooo
习 题 六
1、平面控制网有哪几种形式？各在什么情况下采用？
2、导线的布设形式有几种？选择导线点应注意哪些事项？导线的外业工作包括哪些内容？
3、高程控制测量的目的是什么？国家高程控制网分为哪几个等级？
4、以测角交会为例，简述前方交会、后方交会和侧方交会的主要特点与适用情况。
5、简述闭合导线测量的主要外业过程和内业计算步骤。
6、如图6-1所示，已知AB边的方位角为140°20′28″，BC边的长度为82.008m，∠ABC =
123°40′27″，XB=460.000m, YB=320.000m，试分别计算BC边的方位角和C点的坐标。
图6-1
7、 已知A、B两点的坐标为 XA=1011.358m, YA=1185.395m；点B的坐标为XB=893.122m,
YB=1056.855m。在AB线段的延长线上定出一点C，BC间的距离DBC=60.000m，计算C点的坐标。
8、 已知从图上量得：点M的坐标XM=17.22m, YM=88.71m；点A的坐标为XA=41.34m,
YA=83.00m。试计算M、A两点的水平距离和坐标方位角。
9、四等水准测量中，一个测站上的计算和校核工作包括哪几项？限差各为多少？
10、三、四等水准测量中，有时黑、红面尺高差会出现正负号，是否是观测错误？举例说明。
A
B C 11、在三角高程测量中，已知HA=80.295米，从A点向B点观测时，DAB=624.42米，αAB=+2°38′07″，仪器高iA=1.42米，觇标高vB=3.50米，从B点向A点观测时αAB=－2°23′15″，仪器高iB=1.51米，觇标高vA=2.26米，请问：测量成果是否合格？如果合格，试计算B点高程。（对向观测高差较差限差±40Dmm）
12、闭合导线的观测数据如下图6-2所示，已知B（1）点的坐标xB(1)=2000.000m，yB(1)=3000.111m；已知AB边的方位角αAB=226°44′50″，计算2、3、4、5、6点的坐标。

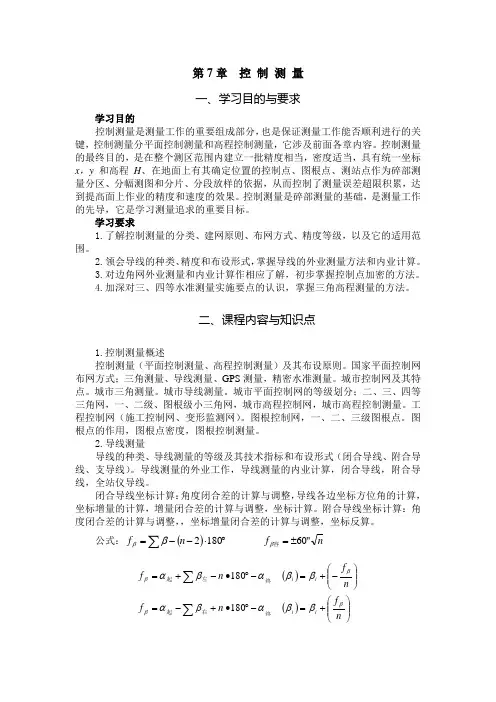

第7章 控 制 测 量
一、学习目的与要求
学习目的
控制测量是测量工作的重要组成部分，也是保证测量工作能否顺利进行的关键，控制测量分平面控制测量和高程控制测量，它涉及前面各章内容。控制测量的最终目的，是在整个测区范围内建立一批精度相当，密度适当，具有统一坐标x，y和高程H、在地面上有其确定位置的控制点、图根点、测站点作为碎部测量分区、分幅测图和分片、分段放样的依据，从而控制了测量误差超限积累，达到提高面上作业的精度和速度的效果。控制测量是碎部测量的基础，是测量工作的先导，它是学习测量追求的重要目标。
学习要求
1.了解控制测量的分类、建网原则、布网方式、精度等级，以及它的适用范围。
2.领会导线的种类、精度和布设形式，掌握导线的外业测量方法和内业计算。
3.对边角网外业测量和内业计算作相应了解，初步掌握控制点加密的方法。
4.加深对三、四等水准测量实施要点的认识，掌握三角高程测量的方法。
二、课程内容与知识点

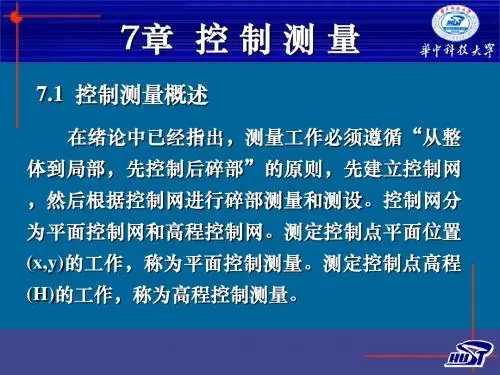

1.控制测量概述
控制测量（平面控制测量、高程控制测量）及其布设原则。国家平面控制网布网方式；三角测量、导线测量、GPS测量，精密水准测量。城市控制网及其特点。城市三角测量。城市导线测量。城市平面控制网的等级划分；二、三、四等三角网，一、二级、图根级小三角网，城市高程控制网，城市高程控制测量。工程控制网（施工控制网、变形监测网）。图根控制网，一、二、三级图根点。图根点的作用，图根点密度，图根控制测量。
2.导线测量
导线的种类、导线测量的等级及其技术指标和布设形式（闭合导线、附合导线、支导线）。导线测量的外业工作，导线测量的内业计算，闭合导线，附合导线，全站仪导线。
闭合导线坐标计算：角度闭合差的计算与调整，导线各边坐标方位角的计算，坐标增量的计算，增量闭合差的计算与调整，坐标计算。附合导线坐标计算：角度闭合差的计算与调整，，坐标增量闭合差的计算与调整，坐标反算。
公式：1802nf nf"60容
