深基坑围护地下连续墙施工工艺浅析　

摘要：上世纪５Ｏ年代以来，地下连续墙技术根据打井和石油钻井使用泥浆和水下浇注混凝土的方法发展起来，如今已经被广泛　

运用于建筑深基坑围护之中，提高了建筑的工程质量。本文主要就某一具体工程项目的地下围护墙的施工流程展开分析，提出各步　

骤施工要点，希望能够为同类工程提供参考。　

关键词：深基坑；地下连续墙；施工要点　

１工程概况　

某一高层建筑依据工程实际和建筑设计单位的要求对深基坑采用地下　

连续墙方法进行维护，为了缩短工期，灌注桩和地下连续墙进行同时交叉施　

工。地下连续墙先进行两侧的三轴搅拌桩槽壁加固工作，两周之后再进行成　

槽施工。　

２导墙制作工艺　

导墙的制作是地下连续墙成槽的准备工作，导墙不但可以成为成槽的设　

备导向，还可以存储泥浆稳定液位，维持导墙上面土体不塌落，所以导墙的质　

量优劣决定着地墙的轴线和标高，故而制作过程中不可以有丝毫疏忽大意。　

依据以往工程设计和施工经验推算，该工程导墙采用强度等级为Ｃ２０的　

混凝土现浇倒“Ｌ”型整体式钢筋混凝土结构，并采用６０ｍ一段的多段施工模　

式，导墙之间的厚度、肋厚以及高度分别为８００ｒａｍ、２５ｍｍ、６００ｍｍ。各导墙片　

段利用错缝搭接形式连接起来，然后由预留的水平钢筋拼接起来，形成完整　

结构。另外，采用对称浇筑方式完成导墙浇筑，待导墙混凝土强度达到７０％的　

设计强度时，拆除模板。然后在两导墙之间保持１．５ｍ的间隙，然后在导墙上下　

各留一根边长为ｌＯｅｍ的方木作支撑直到成槽，防止导墙变位。另外，在导墙的　

上面放置一层安全网片，保证安全施工。在混凝土未完全凝固之前，禁止大的　

机器在其周边施工。　

３泥浆工艺　

地下连续墙作为深基坑的围护体，长久存在于建筑基层，决定着工程质　

量。所以其施工质量（耐久陡、抗裂性）是不仅关系到地下连续墙的稳定性，更　

加决定了工程质量的优劣。泥浆是地墙的施工原材料，其自身质量的好坏将　

决定着地墙的质量的优劣，所以要慎重选择泥浆。　

第1篇

一、施工准备

1. 技术准备：根据工程地质勘察报告，分析基坑周边地质条件，确定合适的支护结构形式和施工方法。编制详细的施工方案，明确施工工艺、施工顺序、施工设备和材料等。

2. 材料准备：根据设计要求，采购必要的支护结构材料，如钢板桩、混凝土、钢筋、水泥、土工布等。

3. 设备准备：准备挖掘机、吊车、振动锤、钻机、搅拌机等施工设备。

二、施工过程

1. 基坑开挖：按照设计要求，采用分段、分层开挖的方式，保证开挖面的平整度和边坡的稳定性。

2. 基坑支护结构施工：

（1）钢板桩支护：将钢板桩打入基坑，形成钢板桩墙。施工过程中，注意钢板桩的垂直度和打入深度，确保墙体稳定。

（2）混凝土支护：浇筑混凝土，形成混凝土支护结构。施工过程中，严格控制混凝土的强度、密实度和养护时间。

（3）锚杆支护：将锚杆打入基坑壁，形成锚杆支护结构。施工过程中，注意锚杆的打入深度、角度和锚固力。

3. 基坑排水：采用明沟、暗沟、井点降水等方法，将基坑内的积水排出，保证基坑干燥。

4. 监测与调整：对基坑支护结构进行实时监测，根据监测数据调整施工方案，确保工程安全。

三、施工注意事项

1. 施工过程中，要严格按照施工方案执行，确保施工质量和安全。

2. 施工设备应定期检查、维护，确保其正常运行。

3. 施工人员应具备相关技能和经验，确保施工顺利进行。 4. 施工现场应加强安全管理，防止安全事故发生。

5. 施工过程中，要注意环境保护，减少对周边环境的影响。

四、施工总结

深基坑工程支护结构施工是一项复杂的系统工程，需要充分考虑地质条件、设计要求、施工技术和安全管理等因素。通过合理的施工方案、严格的施工过程和有效的施工管理，确保深基坑工程支护结构施工的质量和安全。同时，加强施工过程中的监测与调整，及时发现和解决问题，为我国建筑事业的持续发展贡献力量。

第2篇

一、深基坑工程支护结构施工的重要性

深基坑工程支护结构施工是指在地下建筑工程中，为了保证深基坑的稳定性和安全性，对基坑周边土体进行加固和支护的一系列施工技术。深基坑工程支护结构施工的重要性体现在以下几个方面：

第1篇

一、工程概况

1. 项目名称：XX深基坑支护工程

2. 工程地点：XX市XX区XX路XX号

3. 建设单位：XX房地产开发有限公司

4. 施工单位：XX建筑工程有限公司

5. 设计单位：XX设计研究院

二、工程地质及水文地质条件

1. 地质条件：

- 地层：主要为第四纪松散沉积层，包括粉土、粉砂、淤泥质粉质粘土等。

- 基岩：主要为侏罗纪砂岩。

2. 水文地质条件：

- 地下水类型：主要为潜水。

- 地下水埋深：约为2.5米。

- 地下水对混凝土的侵蚀性：弱。

三、施工方案

1. 支护形式选择：

- 根据地质条件和基坑深度，本工程采用地下连续墙结合内支撑的支护形式。

2. 施工顺序：

- 土方开挖。

- 地下连续墙施工。

- 内支撑系统施工。

- 土方回填。 3. 施工工艺：

（1）土方开挖：

- 采用机械开挖，分层开挖，每层厚度不超过1.5米。

- 开挖过程中，应随时进行排水，防止积水。

（2）地下连续墙施工：

- 采用旋挖钻机进行钻孔，孔径为1.2米，孔深为20米。

- 钻孔完成后，进行清孔，清孔标准为孔底沉渣厚度不大于50mm。

- 采用C30混凝土进行浇筑，浇筑厚度为800mm。

- 混凝土浇筑完成后，进行养护，养护时间不少于28天。

（3）内支撑系统施工：

- 内支撑采用钢支撑，支撑间距为2米。

- 钢支撑采用现场焊接，焊接质量应符合规范要求。

- 钢支撑安装完成后，进行预紧，预紧力为支撑设计力的80%。

（4）土方回填：

- 回填材料采用级配砂石，回填厚度为1米。

- 回填过程中，应分层压实，压实度不小于95%。

四、施工质量控制

1. 材料质量：

- 所用材料必须符合国家相关标准。

- 进场材料应进行抽样检验，检验合格后方可使用。

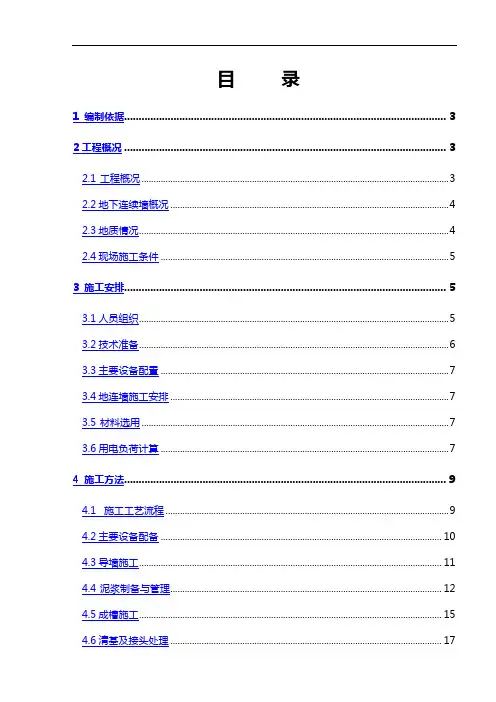

目 录
