第一部分专业基础知识--第1章机械制图识图基础
(总分：100.00，做题时间：90分钟)
一、单项选择题(总题数：49，分数：48.00)
1.对于A0、A1,A2,A3和A4幅面的图纸，正确的说法是______。
（分数：0.50）
A.A1幅面是A0幅面的对开 √
B.A0幅面是A1幅面的对开
C.A2幅面是A0幅面的对开
D.A0幅面是A2幅面的对开
解析：
2.图纸的标题栏位于图框的______。
（分数：1.00）
A.左上角
B.右上角
C.左下角
D.右下角 √
解析：
3.按照机械制图国家标准的规定，物体上看不见的轮廓用______绘制。
（分数：1.00）
A.粗线
B.虚线 √
C.细线
D.点划线
解析：
4.按照机械制图国家标准的规定，轴线用______绘制。
（分数：1.00）
A.粗线
B.虚线
C.细线
D.点划线 √
解析：
5.按照机械制图国家标准的规定，尺寸线用______绘制。
（分数：1.00）
A.粗线
B.虚线
C.细线 √
D.实线
解析：
6.物体上看不见的轮廓在视图中用虚线绘制，其宽度为______。
（分数：1.00）
A.b/2 √
B.b/3
C.b/4
D.b/5
解析： 7.尺寸标注可分为定形尺寸、定位尺寸和总体尺寸三类。下图中属于定位尺寸的是______。
（分数：1.00）
A.120
B.40
C..R5
D.25 √
解析：
8.尺寸标注可分为定形尺寸、定位尺寸和总体尺寸三类。下图中属于定位尺寸的是______。
（分数：1.00）
A.厚1.5
B.40
C.80 √
D..R5
解析：
9.视图中圆的直径标注，应当采用______。
（分数：1.00）
A.数字前加D
B.数字前加R
C.数字前加ψ √
D.直接写数字
解析：
10.视图中圆的半径尺寸，应当采用______。
机械识图篇电子教案
第 1 页 共 29 页 1 机械识图篇电子教案 绪 论 一、本篇学习的对象 (1) 工程图样 在工程技术中，根据投影原理、国家标准或有关规定，准确的表示工程对象，并注有必要的技术说明的图，简称图样。 (2) 工程图样的作用 工程领域表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件，或者说，工程图样是工程与产品信息的载体,是工程界表达、交流的语言。 (3) 工程图样的种类 建筑图样、水利图样、电气图样、机械图样等等。 (4) 本篇学习的主要对象 机械图样的识图 二、本篇学习的主要内容 （1）技术制图、机械制图等国家标准的有关基本规定； （2）正投影的基本理论和用正投影法绘制图样的方法； （3）机件的常用表达方法； （4）机械常用件、标准件的基本规定画法； （5）初步阅读机械图样。 三、本篇学习的目标 (1) 培养正确阅读工程图样的基本能力； (2) 培养和发展空间想象能力、空间逻辑思维能力和创新思维能力； (3) 培养实践的观点、科学的思考方法以及认真细致的工作作风 四、本篇的学习方法 1．上课认真听讲，课后及时复习，搞清投影理论的基本方法，掌握几何元素与它们的投影之间的关系； 2．要多读多想，不断地由二维到三维和三维到二维的反复练习，逐步提高空间想象力和空间分析能力； 3．在识图过程中，养成应用国家标准有关规定的习惯，初步具有查阅和使用有关手册的能力。 第一章 投影基础 1.1 正投影和视图 教学目标 （1）了解投影法的基本概念和正投影的基本性质 （2）了解三视图的形成及投影关系 一、投影法 从物体与影子之间的对应关系规律中，创造出一种在平面上表达空间物体的方法，叫投影法。 1.中心投影 中心投影：投射线汇交于一点（投影中心）的投影方法。见图1-1所示。 机械识图篇电子教案
第 2 页 共 29 页 2 图1 -1 中心投影 中心投影的投影特点：（1）中心投影法得到的投影一般不反映形体的真实大小；（2）.度量性较差，作图复杂。 2．平行投影法 平行投影：投射线相互平行的投影方法。可分为斜投影法（投射线与投影面相倾斜的平行投影法，见图1-2所示）、正投影法（投射线与投影面相垂直的平行投影法，见图1-3所示）。 图1-2 斜投影 图1-3 正投影 正投影的投影特点：（1）能准确、完整地表达出形体的形状和结构，且作图简便，度量性较好，故广泛用于工程图；（2）立体感较差。 3．正投影的的特性 （1）真实性：当直线或平面与某投影面平行时，直线或平面在该投影面上的投影反映直线的实长或平面的实形。如图1-4所示。 图1-4 正投影的真实性 （2）积聚性：当直线或平面垂直于某投影面时，直线或平面在该投影面上的投影积聚为机械识图篇电子教案
1 机械识图第三版答案(3
篇)
以下是网友分享的关于机械识图第三版答案的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。 机械识图第三版答案篇一 第六章 机械制图的基本表示法 一、视图 视图分为：基本视图、向视图、局部视图、斜视图 基本视图：六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系 向视图：当某视图不能按投影关系配置时，可按向视图绘制，向视图必须在图形上方中间位置处注出视图名称“X ”（“X ”为大写字母），并在相应的视图附近用箭头指明投影方向，注写相应的字母。
2 局部视图：（1）局部视图可按基本视图配置的形式配置，中间若没有其他图形隔开时，则不必标注（2）局部视图也可按向视图的配置形式配置在适当位置（3）局部视图的断裂边界用波浪线或双折线表示，但当所表示的局部结构是完整的，其图形的外轮廓线呈封闭的，波浪线可省略不画（4）按第三角画法配置在视图上需要表示的局部结构附近，并用细点画线连接两图形，此时不需另行标注（5）对称机件的视图可只画一半或四分之一，并在对称中心线的两端画两条与其垂直的平行细实线，这种简化画法用细点画线代替波浪线作为断裂边界，是局部视图的一种特殊画法。 斜视图：（1）斜视图常用于表达机件上的倾斜结构。画出倾斜结构的实形后，机件的其余部分不必画出，此时可在适当的位置用波浪线或双折线断开即可。（2）斜视图的配置和标注一般按向视图的相应规定，必要时，允许将斜视图旋转后配置到适当的位置。此时，应按向视图的标注，且加上旋转符号。 二、剖视图 根据剖视图的剖切范围，可分为全剖视图、半剖视图、局部剖视图 通用剖面线为间隔相等的平行细实线，绘制时最好与图形主要轮廓线或剖面区域的对称线成45°，当图形中的主要轮廓线与水平线成45°时，该图形的剖面线应画成与水平线成
3 30°或60°的平行线，其倾斜方向与其他图形的剖面线一致 剖视图的标注三要素：剖切线、剖切符号、字母 剖视图的配置三种方式：按基本视图的规定位置配置、按投影关系配置在与剖切符号相对应的位置上、必要时允许配置在其他适当位置上。 三、断面图 假想用剖切面将机件的某处切断，仅画出剖切面与机件接触部分的图形称为断面图，简称断面。按断面图配置位置不同，断面图分为移出断面图、重合断面图。 移出断面图的配置:（1）移出断面图通常配置在剖切符号或剖切线的延长线上，必要时也可配置在其他适当位置（2）当断面图形对称时，移出断面图可配置在视图的中断处（3）在不致引起误解时，允许将图形翻转 移出断面图的画法：（1）移出断面图的轮廓线用粗实线绘制。当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制（2）当剖切平面通过非圆孔，会导致完全分离的两个断面时，这些结构也应该按剖视图绘制（3）剖切面应与被剖切部分的主要轮廓线垂直。由两个或多个相交的剖切平面剖切所得到的移除断面图，中间应断开。 重合断面图的轮廓线用细实线绘制。当视图中的轮廓线与重合断面图的图形重合时，视图中的轮廓线仍连续画出，不

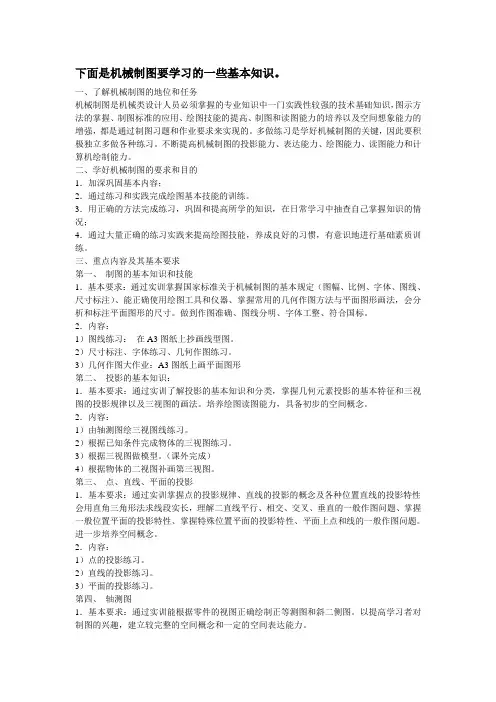

下面是机械制图要学习的一些基本知识。
一、了解机械制图的地位和任务
机械制图是机械类设计人员必须掌握的专业知识中一门实践性较强的技术基础知识，图示方法的掌握、制图标准的应用、绘图技能的提高、制图和读图能力的培养以及空间想象能力的增强，都是通过制图习题和作业要求来实现的。多做练习是学好机械制图的关键，因此要积极独立多做各种练习。不断提高机械制图的投影能力、表达能力、绘图能力、读图能力和计算机绘制能力。
二、学好机械制图的要求和目的
1．加深巩固基本内容；
2．通过练习和实践完成绘图基本技能的训练。
3．用正确的方法完成练习，巩固和提高所学的知识，在日常学习中抽查自己掌握知识的情况；
4．通过大量正确的练习实践来提高绘图技能，养成良好的习惯，有意识地进行基础素质训练。
三、重点内容及其基本要求
第一、 制图的基本知识和技能
1．基本要求：通过实训掌握国家标准关于机械制图的基本规定（图幅、比例、字体、图线、尺寸标注）、能正确使用绘图工具和仪器、掌握常用的几何作图方法与平面图形画法，会分析和标注平面图形的尺寸。做到作图准确、图线分明、字体工整、符合国标。
2．内容：
1）图线练习： 在A3图纸上抄画线型图。
2）尺寸标注、字体练习、几何作图练习。
3）几何作图大作业：A3图纸上画平面图形
第二、 投影的基本知识：
1．基本要求：通过实训了解投影的基本知识和分类，掌握几何元素投影的基本特征和三视图的投影规律以及三视图的画法。培养绘图读图能力，具备初步的空间概念。
2．内容：
1）由轴测图绘三视图线练习。
2）根据已知条件完成物体的三视图练习。
3）根据三视图做模型。（课外完成）
4）根据物体的二视图补画第三视图。
第三、 点、直线、平面的投影
1．基本要求：通过实训掌握点的投影规律、直线的投影的概念及各种位置直线的投影特性
会用直角三角形法求线段实长，理解二直线平行、相交、交叉、垂直的一般作图问题、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上点和线的一般作图问题。进一步培养空间概念。
