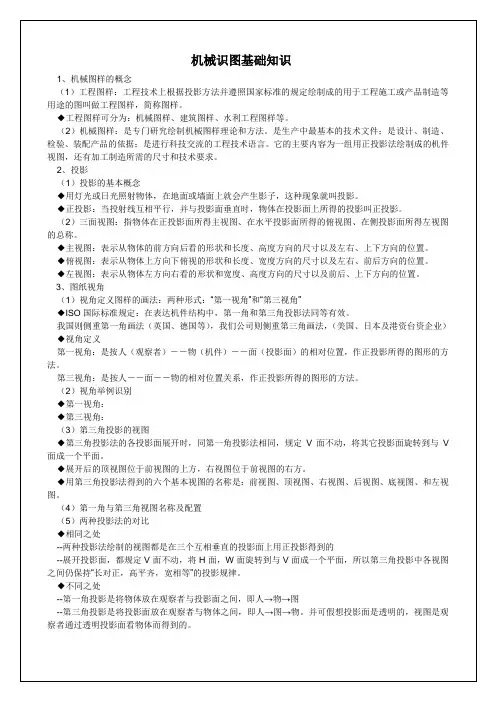

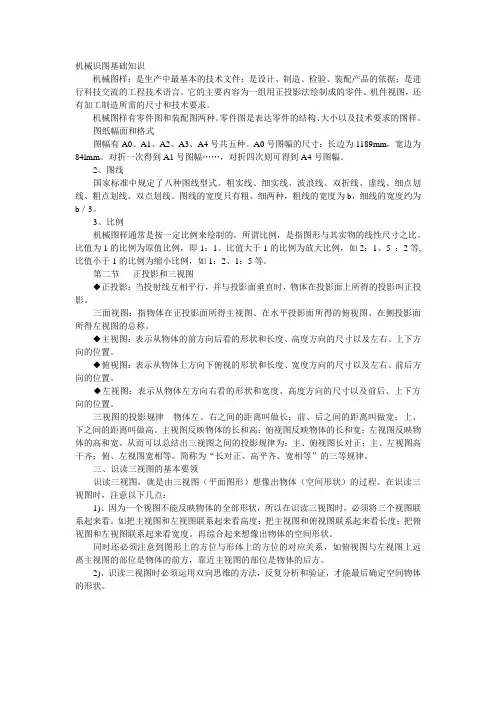

《机械识图》基础知识
1、每张图样必须绘制标题栏，标题栏位于图纸的 。标题栏中的文字方向为 。
2、比例是指 与 线性尺寸之比。
3、原值比例： 的比例，如1:1；放大比例： 的比例，如2:1；缩小比例： 的比例，如1:2.
4、绘制图样时，应注意：
○1同一图样中，同类图线的宽度应 。
○2虚线、细点画线及双点划线中画的 和 应各自大小相等。
○3点画线、双点画线的首尾应是 而不是点；点画线彼此相交时应该是 相交，中心线应超过轮廓线3-5mm。在较小的图形上绘制细点画线有困难时，可以用
代替。
○4若各种图线重合，应按 、 、点画线的先后顺序选用线型。
5、尺寸标注的基本规则：
○1物体的 应以图样上所注的 为依据，与图形的大小及绘图的准确程度无关。
○2图样中的尺寸以 为单位时，不需注明计量单位的符号或名称，如采用其他单位，则 相应计量单位的符号。
○3物体的每一尺寸在图样中一般 ，并应标注在反映结构形状
的图形上。
○4图样中所注尺寸是该物体 的尺寸，否则应另加说明。
6、标注尺寸的要素：
○1尺寸界线：表示尺寸的度量 ，用 绘制，由图形的轮廓线、轴线或对称中心线处引出。也可以利用轮廓线、 或 作为尺寸界线。尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2-3mm。
○2尺寸线：尺寸线表示尺寸的度量 ，一端或者两端带有终端符号，用 单独画出。尺寸线 用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上。标注线性尺寸时，尺寸线与所标注的线段 。
○3尺寸数字：表示物体尺寸的 。尺寸数字一般应标注尺寸线的 。
7、线性尺寸的注法：
○1线性尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。水平方向的尺寸数字由左向右书写，字头 ；竖直方向的尺寸数字右下向上书写，字头 ；倾斜方向的尺寸数字字头应有 的趋势。尽量避免在图示30°范围内标注尺寸，若无法避免时可 引 出 标注。
○2圆、圆弧及球面的尺寸注法 标注直径时，应在尺寸数字前加注符号“ ”，标注半径数字时，应在尺寸数字前加注符号“ ”元或大于半圆的圆弧一般应标注 ，半圆或者小于半圆的圆弧一般标注 ，尺寸线指向 圆 心 ，在接触圆的终端画上箭头。
8、正投影的基本特性：
○1真实性 当直线或者平面与投影面 时，直线的投影反映 ，平面的投影反映 。
○2积聚性 当直线或者平面 于投影面时，直线的投影 ，平面的投影 。
○3收缩性 当直线或者平面 于投影面时，直线的投影仍为直线，但
实长；平面的投影面积 ，形状与原来形状 。
9、在三面投影体系中：
正立投影面，简称正面，用 表示；水平投影面，用 表示；侧立投影面，简称侧面，用 表示。
三个投影面的相互绞线，称为投影轴，它们分别是：
OX轴，是 面和 面的交线，它代表 方向；
OY轴，是 面和 面的交线，它代表 方向；
OZ轴，是 面和 面的交线，它代表 方向。
10、三个视图分别是：
主视图，从 向 投射，在正立投影面（ 面）上所得到的视图；
俯视图，从 向 投射，在水平投影面（ 面）上所得到的视图；
左视图，从 向 投射，在侧立投影面（ 面）上所得到的视图。
三视图之间的位置关系：以 为准，俯视图在主视图的 ，左视图在主视图的 。
三视图的三等关系：
主、俯视图“ ”（即等 ）；主、左视图“ ”（即等 ）；俯、左视图“ ”（即等 ）。
主视图反映了物体的 、 、 、 四个方位关系， 重叠；
左视图反映了物体的 、 、 、 四个方位关系， 重叠；
俯视图反映了物体的 、 、 、 四个方位关系， 重叠。
