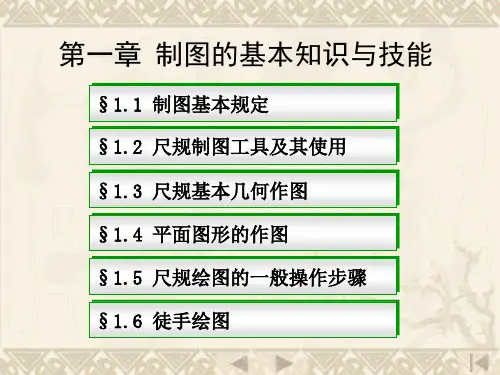

第一章制图的基本知识与技能§1.1
制图基本规定
§1.2 尺规制图工具及其使用
§1.3 尺规基本几何作图
§1.4 平面图形的作图
§1.5 尺规绘图的一般操作步骤
§1.6 徒手绘图
§1.1 制图的基本规定
一、图纸幅面和格式（GB/T 14689–1993）
二、比例（GB/T 14690–1993）
三、图线（GB/T 17450 –1998 ）
四、字体（GB/T 14691–1993）
五、尺寸注法（GB/T 4458.4–1984）机械图样是机械产品设计、加工、装配和检验的依据，
是工程技术界交流产品信息的语言，其画法必须遵守一定
的标准。我国制定的国家标准是《中华人民共和国国家标
准》，简称国标（GB）。
1. 图纸幅面及图框格式（GB／T 14689—1993）
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术
图样时应优先采用表1－1所规定的基本幅面。必要时，也允许将基本幅面的短边成整数倍增加后所得出的加长幅面。
幅面代号A0A1A2A3A4
B×L841×1189594×841420×594297×420210297
a25
c105
e2010表1－1图纸幅面及图框格式尺寸图纸幅面的加长
A1
594126114711682198221022523
14861783208023786301051A45
A44
A33A34
891A43420A2
297A3210A4
01189841A0图框格式
绘图时，图
纸可以横放或竖
放。
在图纸上必
须用粗实线画出
图框，其格式分
为不留装订边和
留有装订边两种，
但同一产品的图
样只能采用一种格式。标题栏
标题栏用来提供图样所表达的产品以及图样自身管理
所需的若干信息，是图样中不可缺少的内容。
二、比例
1.比例的概念
2.比例的选取
1. 比例的概念
比例指的是图中图形与实际机件相应要素的线性尺寸
之比。1:1称为原值比例；比值大于1，称为放大比例(如
2:1)；比值小于1，称为缩小比例(如1:2)。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
第一章制图的基本知识与技能§1.1
制图基本规定
§1.2 尺规制图工具及其使用
§1.3 尺规基本几何作图
§1.4 平面图形的作图
§1.5 尺规绘图的一般操作步骤
§1.6 徒手绘图
§1.1 制图的基本规定
一、图纸幅面和格式（GB/T 14689–1993）
二、比例（GB/T 14690–1993）
三、图线（GB/T 17450 –1998 ）
四、字体（GB/T 14691–1993）
五、尺寸注法（GB/T 4458.4–1984）机械图样是机械产品设计、加工、装配和检验的依据，
是工程技术界交流产品信息的语言，其画法必须遵守一定
的标准。我国制定的国家标准是《中华人民共和国国家标
准》，简称国标（GB）。
1. 图纸幅面及图框格式（GB／T 14689—1993）
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术
图样时应优先采用表1－1所规定的基本幅面。必要时，也允许将基本幅面的短边成整数倍增加后所得出的加长幅面。
幅面代号A0A1A2A3A4
B×L841×1189594×841420×594297×420210297
a25
c105
e2010表1－1图纸幅面及图框格式尺寸图纸幅面的加长
A1
594126114711682198221022523
14861783208023786301051A45
A44
A33A34
891A43420A2
297A3210A4
01189841A0图框格式
绘图时，图
纸可以横放或竖
放。
在图纸上必
须用粗实线画出
图框，其格式分
为不留装订边和
留有装订边两种，
但同一产品的图
样只能采用一种格式。标题栏
标题栏用来提供图样所表达的产品以及图样自身管理
所需的若干信息，是图样中不可缺少的内容。
二、比例
1.比例的概念
2.比例的选取
1. 比例的概念
比例指的是图中图形与实际机件相应要素的线性尺寸
之比。1:1称为原值比例；比值大于1，称为放大比例(如
2:1)；比值小于1，称为缩小比例(如1:2)。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。

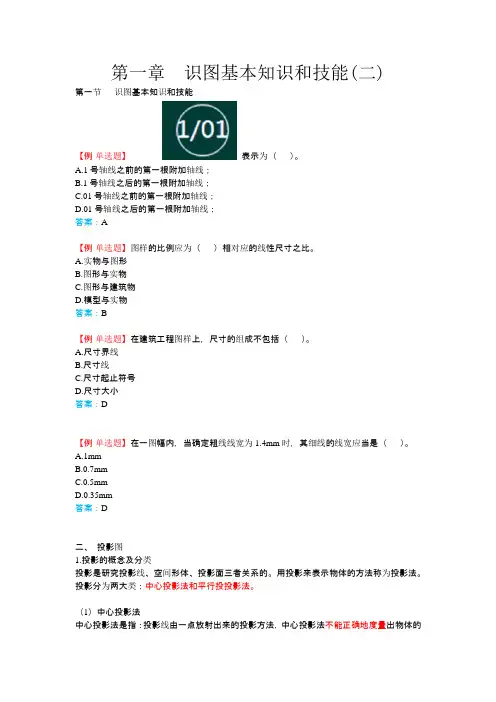

第一章 识图基本知识和技能(二)
第一节 识图基本知识和技能
【例-单选题】 表示为（ ）。
A.1号轴线之前的第一根附加轴线；
B.1号轴线之后的第一根附加轴线；
C.01号轴线之前的第一根附加轴线；
D.01号轴线之后的第一根附加轴线；
答案：A
【例-单选题】图样的比例应为（ ）相对应的线性尺寸之比。
A.实物与图形
B.图形与实物
C.图形与建筑物
D.模型与实物
答案：B
【例-单选题】在建筑工程图样上，尺寸的组成不包括（ ）。
A.尺寸界线
B.尺寸线
C.尺寸起止符号
D.尺寸大小
答案：D
【例-单选题】在一图幅内，当确定粗线线宽为1.4mm时，其细线的线宽应当是（ ）。
A.1mm
B.0.7mm
C.0.5mm
D.0.35mm
答案：D
二、 投影图
1.投影的概念及分类
投影是研究投影线、空间形体、投影面三者关系的。用投影来表示物体的方法称为投影法。投影分为两大类：中心投影法和平行投投影法。
（1）中心投影法
中心投影法是指：投影线由一点放射出来的投影方法，中心投影法不能正确地度量出物体的尺寸大小。如图：
（2）平行投影法
①正投影法：投影线相互平行且垂直于投影面的投影法。又叫直角投影法如图。
用正投影法画出的物体图形，称为正投影图。正投影图虽然直观性差些，但能反映物体的真实形状和大小，度量性好，作图简便，为工程制图中经常采用的一种主要图示方法。
②斜投影法：投影线相互平行，但倾斜于投影面的投影方法，如图所示。这种投影方法，一般在轴测投影时应用。
2.三面正投影
下图中水平方向的投影面称为水平投影面，用字母H表示，也可以称为H面；
与水平投影面垂直相交的正立方向的投影面称为正立投影面，用字母V表示，也可以称为V面。
与水平投影面及正立投影面同时垂直相交的投影面称为侧立投影面，用字母W表示，也可以称为W面。
第一章 投影基本知识
§1-1 1-2 投影概念及正投影特性
一.教学目的
掌握点在两投影面体系和三投影面体系中的投影及点的投影特性。理解重影点的概念、判断重影点的可见性。了解两投影面体系中的分角和各分角中点的投影。掌握空间两点的相对位置。二.教学重点
讲课重点：两投影面体系、三投影面体系的建立及点的投影特性，空间两点的相对位置关系。三.教学难点
如何清楚地讲述的点的投影特性，在学习初期，有效地帮助学生建立良好的空间思维。四.布置作业
习题集 一.投影法的形成
影子与投影概念的区别：
1.物体在光源的照射下会出现影子
2.光源发出的光线，假设能透过形体而将各个顶点和各条侧棱都在平
面P上投落它们的影，这些点和线的影将组成一个能够反映出形体各部
分形状的图形，这个图形称为形体的投影
（简单的说：形体通过投影线在投影面上产生的投影）。
² 投影形成的三要素：形体、投射线和投影面。
² 投影法中的空间形体，只研究它们的空间形状，而不涉及它们的制
造材料、重量、质量分布是否均匀等物理性质。
二.投影的分类
1.中心投影——光源s通常称为投影中心，当投影中心在有限的距离内，
发出放射状的投影线，这些投影线形成的投影称为中心投影（或投射线集中一点时产生的投影）。
2.平行投影——投影中心在无限远处，发出平行的投影线，这些平行投
影线形成的投影称为平行投影（或平行投射线产生的投影）。
在平行投影中，根据投影线与投影面的倾角不同，又分为正投影和
斜投影两种。
1) 正投影——平行投射线垂直投影面
2) 斜投影——平行投射线倾斜投影面
中心投影与平行投影的投影特性：
æ 中心投影：如果改变形体与投射中心或投影面的距离，其投影的大
小随之变化，度量性较差。
æ 平行投影：投影不随形体与投射中心或投影面的距离的改变而改
变，度量性好；且当空间形体的某一平面与投影面平行时，起头亚
反映该平面的真实形状和大小。（后一特性是平行投影的一个非常
重要的特性）
三.投影法的应用
1. 利用中心投影法画透视图
