燃机相关练习题—填空题

燃气发电机组使用维护培训班结业考试试题带答案单位：姓名：分数：一、填空题（每空0.5分，共30分）1、燃气发电机组是一种将燃料热能转换为电能输出的动力装置。

2、燃气发动机每个气缸的一个工作循环包括四个工作冲程，分别是吸气、压缩、作功、排气冲程。

3、如果面向燃气发电机组的功率输出端，则发动机工作时曲轴逆时针方向旋转。

4、请在下图中填写本单位使用的胜动燃气发电机组气缸编号。

5、燃气发电机组使用的内、外循环冷却水应选用清洁、略呈碱性的软化水。

6、机组的高温循环冷却水的工作路径为机体、气缸盖、气缸套；低温循环冷却水的工作路径为（中冷器）、机油冷却器。

7、燃气发动机共有 3 个机油泵，分别是手动预供油泵、电动预供油泵、装在油底壳内的齿轮泵。

备注：允许答“4个，把装在油底壳内的齿轮泵说成2个。

8、机组起动前，应预供油到油压表指示 0.1 MPa以上，方可按起动按钮起动机组。

预供油的方法有手动预供油泵供油和电动预供油泵供油两种，正确的操作方法是二者配合使用，先用手动预供油泵供油，待油压上升后再用电动预供油泵供油，直至油压表指示0.1 MPa以上。

9、当机油液面下降到标准范围以下时，可以从呼吸器向油底壳加机油，加油前应清洗呼吸器及滤网。

10、机油滤清器内部共有 5 个机油滤芯，每两个滤芯之间装有密封胶圈，共有 6 个胶圈。

11、影响火花塞点火有两个因素：电极间隙与火花塞内阻。

火花塞电极间隙一般为 0.65 mm，当间隙值增大到 0.89 mm时，火花塞将出现失火现象，使发动机运转不稳定，甚至停车。

新火花塞内阻一般为 1 kΩ。

随着使用环境（主要是环境湿度）的改变，内阻会变大，当阻值增大到 20 kΩ左右时，会大大影响点火效果。

12、离心滤清器的保养周期一般为 250 小时,用户可根据实际情况延长或缩短清洗周期。

13、燃气发电机组点火系统包括磁电机、点火线圈、高压点火线、火花塞。

14、本单位使用的胜动燃气发电机组的点火顺序为1-8-5-10-3-7-6-11-2-9-4-12（12缸燃气机）或1-5-3-6-2-4（6缸燃气机）或1-2-4-3（4缸燃气机）。

燃机试题燃机轮机试题一填空题：1、我厂燃气轮机的型号是V94、3A；2、我厂燃气轮机的压气机共有15级，压比为173、透平转子型式为中心拉杆叠盘式，透平共有4级。

4、我厂燃机的燃烧室是环型燃烧室；5、燃烧器的种类：扩散燃烧器、预混燃烧器、值班扩散燃烧器，冷却形式为对流和冲击型；6。

联合循环运行时燃气轮机采用的燃烧方式是预混燃烧；7。

燃机天然气进气压力低跳闸定值2、62MPa；8。

天然气调压站＃1调压阀阀后正常压力2、86MPa，＃1快关阀关断定值3、40MPa，＃2调压阀阀后正常压力2、88MPa，＃2快关阀关断定值3、23MPa；9。

燃机控制油压力低于12、5MPa，保护动作跳机；10。

燃机及发电机轴承座震动跳闸保护定值14、7mm、；11、燃机启动逻辑中规定，氢压大于0。

47Mpa，纯度大于95、5%允许启动；12、燃机透平侧支持轴承温度120℃，燃机压气机侧支持轴承温度120℃，燃机跳闸。

13、燃气轮机工作的第一个热力过程是绝热压缩；14、燃气轮机的三大组成部分压气机、燃烧室、透平；15、KKS编码MBA代表燃机本体、MBV燃机盘车系统、MBP燃烧系统；16。

12Hz，13Hz 的转速是燃气轮机的清吹转速；17。

燃机正常运行时每隔2小时进行一次天然气扩散管道疏水程序;18。

V94、3A型燃气轮机燃烧室具有24个电子脉冲点火器；19。

燃机进气滤网内爆门有1个打开将引起燃气轮机跳闸；20。

燃机进气滤网压差大于1、6KPa将引起燃机跳闸；21、我厂燃气轮机盘车转速2-3HZ；22、我厂天然气调压站ESD阀采用串联布置，设计压力3、5，4、5MPa；23、燃机透平出口温度≥671℃，燃机跳闸；24、发电机氢冷器出口冷氢温度≥49℃，燃机跳闸25、燃机由4个轴承支撑，其中压气机进气段为轴径、止推组合轴承，燃机排气段为轴径轴承；26。

发电机定冷水泵出口母管温度≥59℃，燃机跳闸27。

前置模块过滤分离器压差达到0。

燃机考试题目及答案燃机考试题目一、填空题（35分，一空1分）1、CO2灭火系统是在保护区域内发生火灾时(温感：负荷间385℃，辅机间163℃，轮机间316℃)自动喷射CO2灭火(一分钟)并保持一定时间(40-60分钟)足够浓度以防再次起火。

2、燃机正常停机的逻辑代码L94X，手动紧急停机的逻辑代码L5EX，保护停机的逻辑代码L4T。

3、电机转速对应的轴承振动允许范围3000RPM 0.05mm，1500RPM 0.085mm，1000RPM 0.10mm。

4、电机定子线圈绝缘等级为B级允许的温度是130℃，F级允许的温度是155℃。

5、深南电#1机monitoring画面中，DWATT、CTIM、IST、gsd2分别表示有功功率、压气机进气温度、定子电流、#2燃气过滤器压差，各自的数值大约为108MW、20℃、4500Amps、0.28kg/cm2。

6、发电机的型号：QFR-135-2，额定输出功率：135MW，额定电压：13.8KV，额定电流：6645A。

7、深南电#1燃机VGC1后的压力15.1bar，VGC2后的压力12.5bar，VGC3后的压力11.8bar。

8、深南电辅机间巡检需要抄的数据有油位、滑油压力、滑油滤压差、液压油压力、液压油滤压差。

9、深南电离线水洗画面中，WW Ready to Start的三个条件是透平转速在14HR、主控制启动允许、高盘模式被选。

10、20VG-3代表气体燃料清吹阀阀间放散电磁阀。

二、简答题（45分，一题15分）1、辅机间正常运行时巡检和盘车时巡检有区别？2、燃机启动前都需要做哪些准备？3、燃机控制室内都有哪些设备？（副值、巡检答）4、简述燃机禁止启动的条件。

（主值答）1.1、启动前盘车运行不正常。

1.2 DCS系统不能用于监视和操作。

1.3 液压油系统运行不正常。

1.4 主要测量元件不能正常投入，或测点故障。

如排气温度、振动、天然气压力等等。

1.5 一台滑油泵故障不能投运或直流滑油泵故障不能备用。

燃机试题一、填空题1、在检修工作中，临时打的孔洞，在施工结束后，必须恢复原状。

2、事故根据其性质的严重程度及经济损失的大小分别为特大事故、重大事故、一般事故。

3、任何人进入生产现场，必须戴安全帽。

4、生产厂房内外工作场所的常用照明，应保证足够的亮度。

生产厂房内外必须保持清洁完整。

5、门口、楼梯、通道及平台等处，不准堆放杂物，以免阻碍通行。

6、禁止在运行中清扫、擦拭和润滑机器的旋转和移动部分，以及把手伸入栅栏内。

7、清扫运转中机器的固定部分时，不准把抹布缠在手臂或手指使用。

8、禁止在管道上、安全罩上、靠背轮上、栏杆上或运行中设备的轴承上行走和坐立。

如必须在管道上才能工作时，必须做好安全措施。

9、应尽可能避免靠近和长时间的停留在可能受到烫伤的地方。

10、任何电气设备上的标识牌，除原来放置人员或负责的运行值班员外，其他任何人员不准移动。

11、发现有人触电，应立即切断电源，使触电人脱离电源，并进行急救。

如在高空作业，抢救时必须注意防止高空坠落。

12、所有高温管道、容器等设备上都应有保温，当室内温度在25℃时，保温层的表面温度一般不超过50 ℃。

13、所有工作人员都应学会触电、窒息急救法、法，并熟悉有关烫伤、烧伤、中毒、外伤等急救常识。

14、电源开关外壳和电线绝缘有破损不完整或带电部分外露时，应立刻找电工修好，否则不得使用。

15、检修工作开始以前，工作许可人和工作负责人应共同到现场检查安全措施确已正确地执行，然后在工作票上签字，才允许16、重油前置泵净正吸入压头为 2.5m ，轻油前置泵净正吸入压头为 3.5m 。

17、1标准大气压等于760mm 汞柱，等于 1.033 工程大气压。

18、V94.2燃机正常负荷加载率，快速加载率。

19、V94.2燃机压气机离线水洗转速，透平水洗转速。

20、V94.2燃机超速跳机保护值为。

21、V94.2压气机端轴承振动报警值为，跳机值。

22、V94.2燃机主推力瓦温度报警，跳机。

哈纳斯东部热电运行培训题库（燃机）一、填空题1、我厂燃机型式为（单轴、单缸、轴向排气、简单循环），压气机的结构型式是（轴流式十六级带I级可调进气导叶）；透平（四）级.2、燃机主变的冷却方式为（强制油循环风冷）。

3、发电机轴端功率(168)MW,效率(34.7%),透平进气温度(1075±10℃),压气机压比(11.7),透平排气温度(536℃)4、燃机发电机为QF-180-2型发电机，由燃气轮机直接驱动；采用（密闭循环空气）冷却，（静态）励磁方式，发电机转轴端设有（集电环），额定容量（211.8MVA），有功功率（180MW）。

5、燃机主变额定电压比（242±2×2.5% /18），高厂变额定电压比（18（±2×2.5%）/6.3）6、燃机发电机轴承振动保护，（＞9.3mm/s）报警，（＞14.7mm/s）跳机，燃机发电机轴承温度保护（＞100℃）报警，（＞120℃）跳机.7、压气机防喘保护（＜3+1kPa）跳机，液压油压力保护（＜14MPa）报警，（＜12.5+0.5MPa）跳机.8、天然气温度保护（120℃）报警，（130℃）跳机,天然气压力(＞21.5 bar)天然气压力高报警.9、燃机罩壳温度(52℃)启备用风扇(55℃)通风故障报警.10、压气机进口滤网差压（＞1.3 kPa）进口滤网压差高报警。

11、一般规定：启机前连续盘车不得少于（2小时），紧急情况下至少盘车（15分钟）。

12、并网运行时，机端电压通常应处于自动电压调节模式，维持机端电压稳定。

机端电压的调整方式有两种：（自动电压调节(AVR)）和（励磁电流调节(VCR)）。

13、温度控制器（OTC-CONTROLLER）自动投入条件是当燃机排气温度达到基本负荷温度控制值（534℃），此时（负荷控制器）退出。

14、燃机的启动方式为（变频启动）。

15、IGV（可调进气导叶）有自动控制和手动控制两种控制方式。

燃机试题一、填空题:1、燃机常见的英文：EP---表示中文(电子除尘)设备 COG----表示中文（焦炉煤气）BFG---表示中文（高炉煤气）GT---表示中文（燃气轮机或燃机）GTC---表示中文（燃机控制系统） DCS—表示中文（分布式控制系统）OPS---表示中文（操作员站）AVR---表示中文（自动电压调节）MCC---表示中文（低压控制柜） SWGR---表示中文（高压开关柜）CCPP——表示中文（燃气—蒸汽联合循环发电）2、空气过滤器空气过滤精度为（0.3μm），工艺流程采用（三）级过滤。

3、燃机在额定负荷时正常停机，燃机发电机负荷降到（18MW）以下时，燃机不能再次启动或者增减负荷。

4、启动准备，选择“正常”模式时，如果设备一切正常在OPS屏幕上检查，应该存在下列状态显示：〃燃机停止（是）〃正常（是）〃盘车（是）〃启动准备（非）〃启动装置合（非）〃值班焦炉煤气合（非）〃#7火焰正常（非）〃#8火焰正常（非）〃燃料煤气合（非）〃空气压缩机高压排气阀关闭（非）〃空气压缩机低压排气阀关闭（非）〃煤气压缩机高压排气阀关闭（非）〃煤气压缩机中压排气阀关闭（非）〃煤气压缩机低压排气阀关闭（非）〃额定速度（非）〃发电机断路器合（非）5、燃机启动电机启动后，速度大于额定速度（10%[300rpm]），盘车电机停止。

6、当燃机速度超过入口导叶阀关闭速度（2790rpm左右）时，入口导叶阀关闭到最小位置（22.5度）。

7、当燃机速度超过启动装置关闭速度（2920 rpm）时，启动装置停止。

8、当燃机额定速度大于额定速度（2940rpm）时，辅助控制油泵（停止），辅助润滑油泵（停止），控制信号输出(36.7%)9、燃机发电机输出以正常速率（1.5MW/min）自动加载到目标负载，初始负载为额定负载的（5%）10、正常情况下燃机从点火速度加速到3000rpm时，大约只需（2000）多秒。

11、燃机正常停机时,当燃机速度低于(300rpm)时,盘车电机应启动。

主值岗位考试-燃机专业
姓名＿＿＿得分＿＿＿
一、填空：（每题2分，总50分）
1．9F燃机的压气机在第＿＿＿级和第＿＿＿级有抽气管路，作用是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．燃机的六种FSR控制回路为＿＿＿＿＿FSR、＿＿＿＿＿FSR、＿＿＿＿＿FSR、＿＿＿＿＿FSR、＿＿＿＿＿FSR、＿＿＿＿＿FSR，控制系统以＿＿＿＿＿为基准进行控制。

3．写出英文缩写的中文意思：TNH：＿＿＿＿＿TNR：＿＿＿＿＿4．正常运行时燃机发电机机壳内氢气压力为＿＿＿＿，氢气纯度应大于＿＿＿＿。

5．轴承金属温度额定工况正常值＿＿＿＿，报警值＿＿＿＿。

6．燃烧室有＿＿＿＿个火焰探测器，编号为＿＿＿＿＿＿＿＿。

7．燃机可以通过＿＿＿＿＿＿＿进行快速冷却。

8．正常运行时，燃机发电机密封油的来源是＿＿＿＿＿＿＿，燃机顶轴油的来源是＿＿＿＿＿＿＿。

9．燃机IGV的全开角度为＿＿＿＿，最小全速角度为＿＿＿＿。

10．正常运行时，燃机性能加热器出口天然气温度为＿＿＿＿＿＿＿，天然气温度为＿＿＿＿＿＿＿性能加热器退出。

二、问答题：（每题10分，总50分）
1．IGV控制的主要作用？
2．燃机启动需要满足的条件有哪些？
3．运行中，如燃机备用润滑油泵自启动，原因是什么？如何处理？4．燃机润滑油冷油器切换操作步骤及注意事项？
5．运行中，燃机性能加热器出现异常如何处理（举一例）？。

燃机轮机试题一填空题：1.我厂燃气轮机的型号是V94.3A；2.我厂燃气轮机的压气机共有15级，压比为17 。

3.透平转子型式为中心拉杆叠盘式，透平共有4 级。

4.我厂燃机的燃烧室是环型燃烧室；5.燃烧器的种类：扩散燃烧器、预混燃烧器、值班扩散燃烧器，冷却形式为对流和冲击型；6.联合循环运行时燃气轮机采用的燃烧方式是预混燃烧；7.燃机天然气进气压力低跳闸定值 2.62MPa；8.天然气调压站＃1调压阀阀后正常压力 2.86MPa，＃1快关阀关断定值3.40MPa，＃2调压阀阀后正常压力 2.88MPa，＃2快关阀关断定值3.23MPa；9.燃机控制油压力低于12.5MPa，保护动作跳机；10.燃机及发电机轴承座震动跳闸保护定值14.7 mm/s；11.燃机启动逻辑中规定，氢压大于0.47Mpa，纯度大于95.5 %允许启动；12.燃机透平侧支持轴承温度120 ℃，燃机压气机侧支持轴承温度120 ℃，燃机跳闸。

13.燃气轮机工作的第一个热力过程是绝热压缩；14.燃气轮机的三大组成部分压气机、燃烧室、透平；15.KKS编码MBA代表燃机本体、MBV 燃机盘车系统、MBP 燃烧系统；16.12Hz~13 Hz的转速是燃气轮机的清吹转速；17.燃机正常运行时每隔2小时进行一次天然气扩散管道疏水程序;18.V94.3A型燃气轮机燃烧室具有24 个电子脉冲点火器；19.燃机进气滤网内爆门有 1 个打开将引起燃气轮机跳闸；20.燃机进气滤网压差大于 1.6 KPa将引起燃机跳闸；21.我厂燃气轮机盘车转速2-3HZ；22.我厂天然气调压站ESD阀采用串联布置，设计压力3.5~4.5MPa ；23.燃机透平出口温度≥671℃，燃机跳闸；24.发电机氢冷器出口冷氢温度≥49℃，燃机跳闸25.燃机由 4 个轴承支撑，其中压气机进气段为轴径/止推组合轴承，燃机排气段为轴径轴承；26. 发电机定冷水泵出口母管温度≥59℃，燃机跳闸27.前置模块过滤分离器压差达到0.07MPa，需要切换滤网；28.燃机启动条件中，润滑油温要大于25℃；29.燃机运行过程中或燃机转速大于4 HZ,严禁启动盘车；30.发电机定冷水流量低于32 m3/h，报警；低于28m3/h，发电机保护动作；31.燃机转速大于3240rpm保护跳闸；32.燃机ESV阀前天然气进气温度大于210℃，燃机跳闸。

目录A。

燃机部分 (4)B。

汽机部分 (20)C。

锅炉部分 (40)D。

公用部分 (52)E. 化学部分 (56)F. 电气部分 (60)G. 值长部分 (88)A。

燃机部分一、填空题:※1。

GE公司设计的透平均为大焓降透平，其最大的特点是透平可采用较少的级数和第一级动叶温度相对较低。

2. 9FA燃气轮机的燃烧初温为1327℃，这个温度指的是燃气轮机第一级喷嘴环出口处的燃气平均温度.3。

压气机在线水洗时必须保证CTIM >50℉,此温度是在停运压气机进气加热系统时测得的温度。

4。

燃机FSR控制可分为启动控制FSRSU、加速控制FSRACC、温度控制FSRT、转速控制FSRN、停机控制FSRSD和手动控制FSRMAN，最终参与控制的FSR按最小FSR原则输出.5。

内能是温度和比容两个独立状态参数的函数。

※6. 速比阀VSR—1的作用为作为截止阀在机组跳闸或停机时切断燃气供应和调节燃气控制阀VGC上游的P2压力；其允许开启条件为L4=1、火检正常或点火允许、气体燃料运行、阀门本身在关闭位置。

7。

流体流动阻力有沿程阻力和局部阻力二类.影响流体流动阻力的外因有流动边界的形状和内壁面的粗糙度.8。

气体燃料系统中P1指VS4—1前压力；P2指VSR-1后压力。

9。

火灾保护系统中，1区指的是燃气模块和透平间；2区指的是#2轴承区域。

先行排放时间为1分钟;后续排放时间1区为30分钟，2区为60分钟。

※10. 进气加热系统除了改善压气机运行工况外,还有扩展预混燃烧区域和防止压气机进口结冰作用.※11. 自动情况下进气加热系统在机组转速达到85％TNH修正转速时投运，在进口可转导叶开度大于58。

5度时停运。

（我公司资料:L14HS=1、63度）12。

负荷联轴器间采用正压通风系统,透平间采用负压通风系统，＃2轴承区域采用负压通风系统。

13。

若压气机在24小时内完成离线水洗并恢复点火，必须在全速空载（FSNL）下运行5分钟。

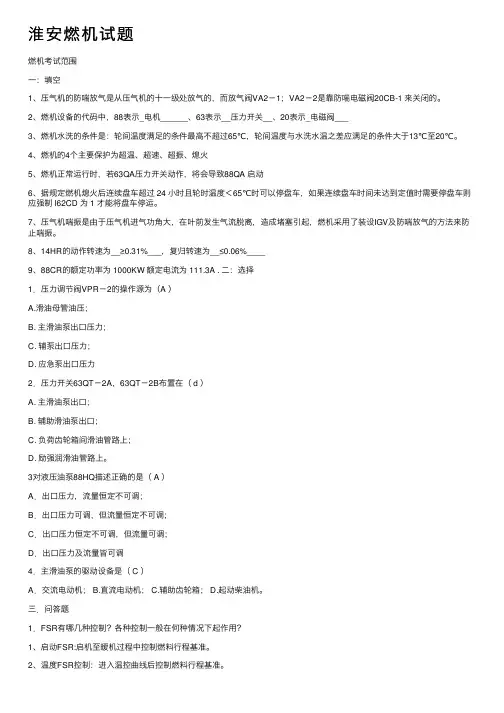

淮安燃机试题燃机考试范围⼀：填空1、压⽓机的防喘放⽓是从压⽓机的⼗⼀级处放⽓的，⽽放⽓阀VA2－1；VA2－2是靠防喘电磁阀20CB-1 来关闭的。

2、燃机设备的代码中，88表⽰_电机______、63表⽰__压⼒开关__、20表⽰_电磁阀___3、燃机⽔洗的条件是：轮间温度满⾜的条件最⾼不超过65℃，轮间温度与⽔洗⽔温之差应满⾜的条件⼤于13℃⾄20℃。

4、燃机的4个主要保护为超温、超速、超振、熄⽕5、燃机正常运⾏时，若63QA压⼒开关动作，将会导致88QA 启动6、据规定燃机熄⽕后连续盘车超过 24 ⼩时且轮时温度＜65℃时可以停盘车，如果连续盘车时间未达到定值时需要停盘车则应强制 l62CD 为 1 才能将盘车停运。

7、压⽓机喘振是由于压⽓机进⽓功⾓⼤，在叶前发⽣⽓流脱离，造成堵塞引起，燃机采⽤了装设IGV及防喘放⽓的⽅法来防⽌喘振。

8、14HR的动作转速为__≥0.31%___，复归转速为__≤0.06%____9、88CR的额定功率为 1000KW 额定电流为 111.3A . ⼆：选择1．压⼒调节阀VPR－2的操作源为（A ）A.滑油母管油压；B. 主滑油泵出⼝压⼒；C. 辅泵出⼝压⼒；D. 应急泵出⼝压⼒2．压⼒开关63QT－2A，63QT－2B布置在（ d ）A. 主滑油泵出⼝；B. 辅助滑油泵出⼝；C. 负荷齿轮箱间滑油管路上；D. 励强润滑油管路上。

3对液压油泵88HQ描述正确的是（ A ）A．出⼝压⼒，流量恒定不可调；B．出⼝压⼒可调，但流量恒定不可调；C．出⼝压⼒恒定不可调，但流量可调；D．出⼝压⼒及流量皆可调4．主滑油泵的驱动设备是（ C ）A．交流电动机； B.直流电动机； C.辅助齿轮箱； D.起动柴油机。

三．问答题1．FSR有哪⼏种控制？各种控制⼀般在何种情况下起作⽤？1、启动FSR:启机⾄暧机过程中控制燃料⾏程基准。

2、温度FSR控制：进⼊温控曲线后控制燃料⾏程基准。

某厂燃机试题，带答案，一．填空题1. 计算当量运行时间，轻油运行2000h，重油运行100h，启动次数10次，当量运行时间为：。

2. 燃气轮机的本体主要由___________、____________、______________三大部分组成。

3. V94.2进气系统共有组滤网，整个进气系统正常运行时的压降应低于，当压降大于时，压力内开门打开。

进气滤网吹扫母管的压力设定值为，吹扫喷嘴的压力设定值为。

4. V94.2燃机压气机入口IGV最小位置的角度为_________，最大位置的角度为________。

5. 燃气轮机正常工作时,需完成________、___________、__________和__________等四个工作过程。

6. 燃机透平发出的功率一部分用来_____________________；另一部分用来___________________________。

7. 今有1000kg空气，占有容积250m3，则其比容为。

8. 1标准大气压等于kgf/cm2，bar，mmHg，Pa。

9. 电力行业的生产方针是：。

10. 事故根据其性质的严重程度及经济损失的大小分别为：、、11. 任何人进入现场，必须戴。

12. 生产厂房内外工作场所的常用照明，应该保证足够的，生产厂房内外必须保持。

13. 两票三制包括：和票；制、制、制。

14. 禁止在、、、或运行中设备的轴承上行走和坐立。

如必须在管道上坐立才能工作时，必须做好。

15. 应尽可能避免靠近和长时间的停留在可能受到的地方。

16. 任何电气设备上的，除原来放置人员或负责的运行值班员外，其他任何人员不准移动。

17. 发现有人触电，应立即切断电源，使触电人脱离电源，并进行急救。

如在高空作业，抢救时必须注意防止。

18. 禁止在工作场所储存，如、、等。

19. 所有高温管道、容器等设备上都应有保温，当环境温度在25℃时，保温层的表面温度一般不超过℃。

20. 使用钻床时，须把钻眼的物体后，才可开始工作。

燃气发电机组培训考试试题一、填空题（每空2分，共30分）1、燃气发电机组是一种将燃料热能转换为电能输出的动力装置。

2、燃气发动机每个气缸的一个工作循环包括四个工作冲程，分别是吸气、压缩、作功、排气冲程。

3、四冲程发动机曲轴转二周，活塞在气缸里往复行程 4 次，进、排气门各开闭 1 次，气缸里热能转化为机械能。

4、每个活塞上共有 5 道环，其中 4 道气环，1道油环。

5、8300燃气发电机组的点火顺序为 1-5-7-3-8-4-2-6 。

6、如果面向燃气发电机组的功率输出端，则发动机工作时曲轴逆时针方向旋转。

7、每个气缸套上共有 3 道密封胶圈。

8、机组紧急停机后，应立即关闭气源，盘车、泵油至机组水温油温降至 40 ℃以下，否则，容易造成“抱缸、抱瓦”等严重后果，损坏机组，缩短机组的使用寿命。

9、一般来说，300燃气发动机的进、排气门间隙值为 1±0.05mm 。

10、机油压力表读数(过滤后) 0.25-0.5 （报警 0.2 停车 0.15 ）淡水压力表读数0.1-0.15二、单项选择题（每题2分，共10分）1、每当活塞从上止点移动到下止点时，曲轴旋转( B )。

A、1圈B、1/2圈C、3/2圈D、2圈2、当某缸的活塞处于上止点位置时,气缸盖以下、活塞顶部以上的空间容积叫( B )A、气缸工作容积B、燃烧室容积C、气缸总容积D、存气间隙3、进、排气门的开闭规律为( C )。

A、早开、晚开B、早关、晚开C、早开、晚关D、早关、晚关4、配气相位指( B )。

A、点火提前角B、用曲轴的转角表示的进、排气门开闭时刻和开启持续时间C、点火角度D、进、排气门密封锥面的角度5、当发动机某缸的活塞处于压缩冲程上止点时，该缸进、排气门的开闭状态为( D )。

A、进气门开、排气门关B、排气门开、进气门关C、进、排气门均开D、进、排气门均关三、判断题（每题2分，共10分）(对的画“√”，错的画“×”)1、为了保证燃气发电机组不缺少机油,在使用的过程中2,应使机油液面始终保持在油尺上刻线位置。

内燃机学期末复习题内燃机学期末复习题一、填空题1、热力发动机按燃料燃烧的位置可分为（内燃机）和（外燃机）两种。

2、根据其热能转换为机械能的主要构件的型式，车用内燃机可分为（活塞式往复发动机）和（转子发动机）两类。

3、四冲程发动机的工作循环包括（进气）、（压缩）、（做功）和（排气）。

4、二冲程发动机每完成一个工作循环，曲轴旋转（一周）周，进、排气门各开启（一次）次，活塞在气缸内由下止点向上止点运行时，完成（进气和压缩）行程，由上止点向下止点运行时，完成（做功和排气）行程。

5、发动机的动力性指标包括（有效功率）、（有效扭矩）和（升功率）等。

6、活塞连杆组由（活塞）、（活塞环）、（活塞销）、（连杆）等组成。

7、油环分为（普通油环）和组合油环两种，组合油环一般由（刮油片）和（胀簧）组成。

8、连杆由（大头）、（杆身）和（小头）三部分组成。

9、曲轴按支承型式的不同分为（全支承）和（非全支承）；加工方法的不同分为（整体式）和（组合式）。

10、飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查（配气）正时和（点火）时的依据。

11、由曲轴到凸轮轴的传动方式有（齿轮传动）、（链传动）和（齿形带传动）等三种。

12、充气效率越高，进入气缸内的新鲜气体的量就（越多），发动机所发出的功率就（越高）。

13、凸轮轴上同一气缸的进、排气凸轮的相对角位置与既定的（配气相位）相适应。

14、根据凸轮轴的（旋向）和同名凸轮的（夹角）可判定发动机的发火次序。

15、在装配曲轴和凸轮轴时，必须将（正时标记）对准以保证正确的（配气正时）和（点火正时）。

16、气门弹簧座是通过安装在气门杆尾部的凹槽或圆孔中的（锁片）或（锁块）固定的。

17、汽油机供给系由（油箱）、（油管）、（汽油滤清器）、（汽油泵）及（化油器）装置等五部分构成。

18、汽油滤清器由（壳体）、（盖）和（滤芯）三部分组成，目前应用较多的是（纸）滤芯式滤清器。

19、国产A型泵由（泵油机构）、（供油量调节机构）、（驱动机构）和（泵体）等四个部分构成。

一.填空题:1.滑油母管温度LTTH, 报警值为76℃跳机值为82℃。

2.在燃气轮机系统中，用数字来表达设备或元件已经成了共识，例如12用于超速机构，20用于电磁阀，33用于限位开关，45用于火灾探测器，49用于过载保护装置，65用于伺服阀，90用于调节阀。

3.代表变排量液压马达，代表无补偿变排量液压泵。

4.在EX2100励磁控制系统LCD显示界面上，闪烁代表系统运行正常，出现代表有报警或跳机信号存在，出现代表限制功能动作，代表励磁控制方式在自动或手动，代表运行或停止代表开关合上或断开。

5. 压气机气缸由4部分组成,包括进气壳,压气机前气缸,压气机后气缸,压气机排气机壳。

6. 燃机启动装置包括：一个启动马达88CR，一个盘车电机88TG和液力变扭器。

7. ITFDP≥102mmH2O时,L63TF1H为1, 进气滤压差高报警，APCS＞203mmH2O时L63CS2CH为1压气机进口压差高报警。

APCS ＞223mmH2O时，L63CS2CHH为1，两个压差开关L63CS2AH（设定23mbar）与L63CS2BH(设定23mbar)和L63CS2CHH三个信号三选二动作时L63CSH为1，进口压差高跳机。

8. 燃气轮机四大主保护：振动、熄火、超速和超温。

9. 辅助齿轮箱驱动的设备有主雾化泵、主滑油泵、主燃油泵、主液压油泵二．判断题：（T代表正确、F代表错误）1.BB1高报警为12.7mm/s,跳机值为25.4mm/s。

(T)2.防喘阀控制电磁阀20CB-1发电机解列后失电关闭，并网后带电打开。

(T)3. 主燃油泵离合电磁阀20CF-1，在燃油截止阀关闭后失电关闭，在燃油截止阀打开后带电打开。

(T)4. 零转速继电器14HR升速≥0.31%为0，降速≤0.06%时为1。

(T)5. 14HS降速≤90%时为0，升速≥95%为1。

(F)6. 点火FSR值FSKSU—FI定值25％。

(F)7.辅助雾化泵88AB在机组转速≥60%时退出运行，机组转速≤50%时投入，熄火后退出。

燃气轮机培训试题（3）一、填空题1.三菱M701F3燃机压气机共（17 ），压比（17 ）。

透平进口温度（1400℃）2.三菱M701F3燃机抽气分别位于压气机第（6，11，14）其作用是（密封防喘）3.三菱M701F3燃机每个燃烧器有（8 ）个主燃料喷嘴和（1 ）个值班燃料喷嘴。

4.三菱M701F3燃机透平上下缸温差大于（90℃）压气机上下缸温差大于（65℃。

）禁止启动机组。

5.燃气供气系统中燃料压力控制阀的作用是：（控制流量控制的前后压差）流量控制阀的作用是：（控制天然气的流量）6.天然气主要成分是：（CH4）其爆炸极限为：（5%-15% ）爆炸下限10%LEL等于实际浓度：（0,5%）VOL7.汽包水位三冲量是通过：（汽包水位，给水流量，蒸汽流量）三个量来自动控制的。

8.轴封蒸汽来源是：（机组辅助蒸汽和高压主蒸汽）9.交流电A，B，C三相的标识色分别为：（黄，绿，红）直流电正极为：（赭）色，负极为：（蓝）色。

10.电气设备状态的定义有：（检修，热备用，冷备用，运行）。

11.电气五防的内容：（①防止误分、合断路器。

②防止带负荷分、合刀闸③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

）12.6KV电动机测绝缘是应选择摇表电压等级为：（2500V）其值不低于（6M?）380V电动机测绝缘时应该选择摇表电压等级为：（500V）其值不低（0.6M?）13.两票三制中的两票是指：（工作票，操作票）二、判断题1、燃机的压比越高，输出功率越大。

（×）2、燃机防揣措施有，IGV，静叶可调，级间放气，双转子。

（√）3、燃机调压站监控调压器的设定值比工作调压器的设定值低。

（×）4、余热锅炉实际上是一种复杂化的热交换器。

（√）5、锅炉升压速度的大小取决于汽包升温速度的限制。

（√）6、凝汽器真空越高，汽轮机组效率越高。

（×）7、汽轮机主气门的主要作用就是在危急情况下，迅速切断汽轮机的气源。

燃气轮机原理填空题1.燃气轮机理想简单循环包括、、和。

〔绝热压缩过程；等压燃烧过程；绝热膨胀过程；等压放热过程〕。

2.燃气轮机实际循环中当提高时，比功和效率都提高。

〔压比〕3、燃气轮机是一种以为工作介质、将热能转变为机械能的高速回转式动力机械。

与燃机、蒸汽轮机一样，为原动力机。

〔空气和燃气〕4、进气温度的升高会使燃气轮机的功率及热效率下降，其中热效率受进气温度的影响较功率要。

〔小〕5、评价燃气轮机变工况性能优劣的指标主要是和。

〔经济性、稳定性〕6、提高燃气温度(初温)的方法有和。

〔采用高温材料、改良冷却技术〕单项选择题1.理想回热循环的比功较简单循环的比功。

〔C〕A 、大 B、小 C、一样2.透平中高温燃气的焓降大于在压气机低温空气的焓增，比例大约为。

〔B〕A 、2:3 B、3:2 C、1:1 D、4:33.随着大气温度的提高，下面哪个说法是正确的。

〔C〕A、机组出力会上升Ｂ、机组热效率会略微上升 C、燃机排气温度上升4.温比一定时，燃气—蒸汽联合循环亦存在最正确压比，其效率最正确压比燃气轮机简单循环的效率最正确压比。

〔A〕A、小于B、等于C、大于D、接近5.一般情况下，对燃气轮机设计效率的影响程度最大的影响因子是。

〔B〕A、压气机效率B、透平效率C、燃烧效率D、温比6.一般在描述燃机功率和热效率时所说的ISO条件是指。

〔D〕A、环境温度0℃,50%相对湿度和海平面海拔高度B、环境温度0℃,60%相对湿度和海平面海拔高度C、环境温度15℃,50%相对湿度和海平面海拔高度D、环境温度15℃,60%相对湿度和海平面海拔高度7.燃气轮机简单理想布雷顿循环在燃烧室完成的是。

〔B〕A、等熵绝热压缩过程B、可逆定压吸热过程C、等熵绝热膨胀过程D、可逆定压放热8.燃气轮机的净效率用计算。

A、lc/qB、ls/qC、le /q多项选择题1、提高燃气轮机简单循环比功的措施有。

〔ABCDE〕A 、提高温比 B、提高压比 C、采用间冷循环 D、采用再热循环E、采用联合循环2、提高燃气轮机简单循环效率的措施有。
