精馏塔的基本结构

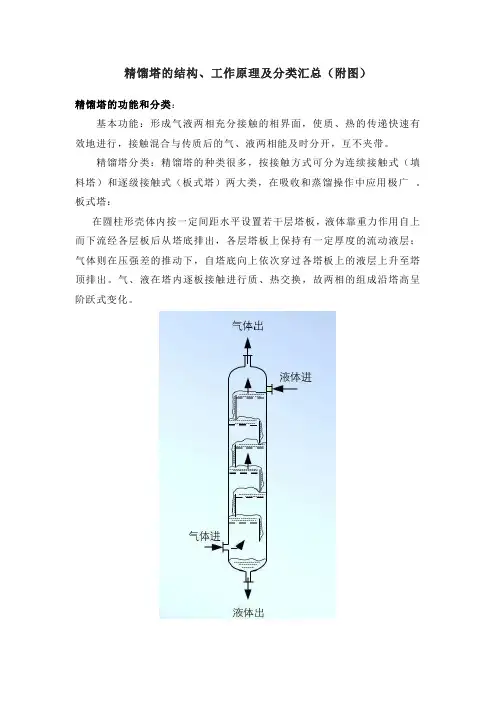

精馏塔的结构、工作原理及分类汇总（附图）精馏塔的功能和分类：基本功能：形成气液两相充分接触的相界面，使质、热的传递快速有效地进行，接触混合与传质后的气、液两相能及时分开，互不夹带。

精馏塔分类：精馏塔的种类很多，按接触方式可分为连续接触式（填料塔）和逐级接触式（板式塔）两大类，在吸收和蒸馏操作中应用极广。

板式塔：在圆柱形壳体内按一定间距水平设置若干层塔板，液体靠重力作用自上而下流经各层板后从塔底排出，各层塔板上保持有一定厚度的流动液层；气体则在压强差的推动下，自塔底向上依次穿过各塔板上的液层上升至塔顶排出。

气、液在塔内逐板接触进行质、热交换，故两相的组成沿塔高呈阶跃式变化。

2、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板（或塔盘）所组成。

在塔内沿塔高装有若干层塔板，液体靠重力的作用由顶部逐板流向塔底，并在各块板面上形成流动的液层；气体则靠压强差推动，有塔底向上依次穿过各塔板上的液层而流向塔顶。

气液两相在塔内进行逐级接触，两相组成沿塔高呈梯级式变化。

板式塔的塔板塔板是板式塔的主要构件，决定塔的性能。

在几种主要类型错流塔板中，应用最早的是泡罩板，目前使用最广泛的筛板塔和浮阀塔板。

同时，各种新型高效塔板不断问世。

按照结构分，板式塔塔板可以分为泡罩塔、筛板塔、浮阀塔和舌形塔等。

按照流体的路径分，可以分为单溢流型和双溢流型。

3.按照两相流动的方式不同，可以分为错流式和逆流式两种。

（1）溢流塔板溢流塔板(错流式塔板)：塔板间有专供液体溢流的降液管(溢流管)，横向流过塔板的流体与由下而上穿过塔板的气体呈错流或并流流动。

板上液体的流径与液层的高度可通过适当安排降液管的位置及堰的高度给予控制，从而可获得较高的板效率，但降液管将占去塔板的传质有效面积，影响塔的生产能力。

溢流式塔板应用很广，按塔板的具体结构形式可分为：泡罩塔板、筛孔塔板、浮阀塔板、网孔塔板、舌形塔板等。

（2）逆流塔板逆流塔板（穿流式塔板）：塔板间没有降液管，气、液两相同时由塔板上的孔道或缝隙逆向穿流而过，板上液层高度靠气体速度维持。

化工原理精馏知识点总结一、精馏原理概述精馏是一种通过升华和凝华的方法来分离液体混合物组分的技术，通过升华和凝华的过程可以使组分分离，最终获得纯净的组分产品。

精馏是一种重要的分离技术，在化工生产中得到广泛应用。

精馏的基本原理是依靠物质的汽化、冷凝和重新汽化等过程来实现组分的分离。

混合物在加热后，其中的易挥发成分首先汽化，形成蒸汽，然后在冷凝器中冷凝成液体，从而获得纯净的组分。

通过将蒸汽重新加热、汽化和冷凝，可以进行多次分离，提高分离效果。

二、精馏塔结构和工作原理1. 精馏塔结构精馏塔是进行精馏操作的设备，其结构一般由一种或多种填料、提升子、冷凝器和再沸器等组成。

填料是用来增大塔内表面积和混合物与液体之间的接触面积，提升子是用来提高温度场，从而使混合物更容易汽化。

冷凝器则是用来将蒸汽冷凝成液体，再沸器是用来将再次汽化的液体加热成蒸汽。

2. 精馏塔工作原理精馏塔是通过在填料层内和填料层与液体流动层之间的传质作用实现气液两相的接触混合。

填料层利用填料表面积大、气液接触面积大和液膜传质效果高的特点，以实现气液两相的有效滞留和有效接触，从而提高气相和液相之间的传递速率。

从而实现混合物组分的分离。

三、精馏操作过程及控制方法1. 精馏操作过程（1）进料进料是指将需要分离的混合物输入到精馏塔中。

进料的温度、压力和流量等参数对分馏操作的影响很大，需要注意调节。

（2）加热加热是将混合物中易挥发成分加热至其汽化温度的过程。

通常使用蒸汽加热或电加热等方式来进行加热。

（3）蒸馏蒸馏是指将加热后的混合物通过精馏塔，在填料层内和填料层与液体流动层之间进行传质过程，以实现组分的蒸发和再凝结的过程。

（4）冷凝冷凝是指将产生的蒸汽通过冷凝器使之冷却成液体，从而得到纯净的组分。

冷凝器通常采用水冷或风冷等方式来进行冷却。

2. 精馏操作控制方法（1）温度控制保持适当的加热温度是进行精馏操作的关键，通过合理控制加热温度，可以使易挥发组分蒸发，而留下不易挥发组分。

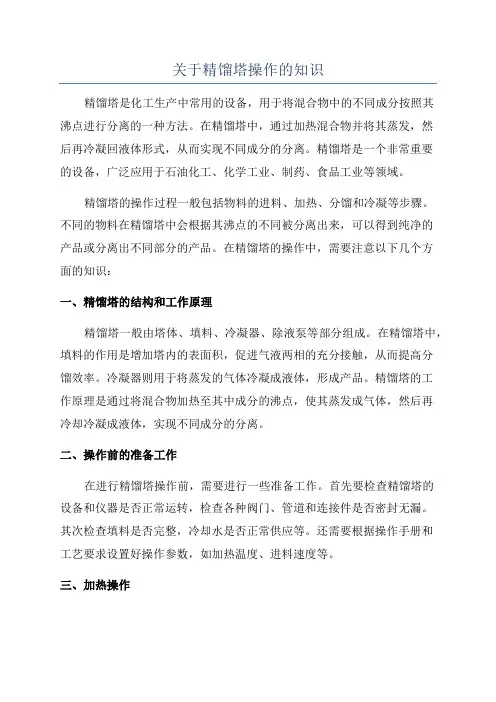

关于精馏塔操作的知识精馏塔是化工生产中常用的设备，用于将混合物中的不同成分按照其沸点进行分离的一种方法。

在精馏塔中，通过加热混合物并将其蒸发，然后再冷凝回液体形式，从而实现不同成分的分离。

精馏塔是一个非常重要的设备，广泛应用于石油化工、化学工业、制药、食品工业等领域。

精馏塔的操作过程一般包括物料的进料、加热、分馏和冷凝等步骤。

不同的物料在精馏塔中会根据其沸点的不同被分离出来，可以得到纯净的产品或分离出不同部分的产品。

在精馏塔的操作中，需要注意以下几个方面的知识：一、精馏塔的结构和工作原理精馏塔一般由塔体、填料、冷凝器、除液泵等部分组成。

在精馏塔中，填料的作用是增加塔内的表面积，促进气液两相的充分接触，从而提高分馏效率。

冷凝器则用于将蒸发的气体冷凝成液体，形成产品。

精馏塔的工作原理是通过将混合物加热至其中成分的沸点，使其蒸发成气体，然后再冷却冷凝成液体，实现不同成分的分离。

二、操作前的准备工作在进行精馏塔操作前，需要进行一些准备工作。

首先要检查精馏塔的设备和仪器是否正常运转，检查各种阀门、管道和连接件是否密封无漏。

其次检查填料是否完整，冷却水是否正常供应等。

还需要根据操作手册和工艺要求设置好操作参数，如加热温度、进料速度等。

三、加热操作加热是精馏塔操作的重要环节，需要控制加热温度和速度。

加热温度应该根据混合物中各成分的沸点来设定，从而确保被分离的成分能够达到沸点并蒸发出来。

加热速度也需要适当控制，过快的加热会导致压力升高，影响操作的稳定性。

四、分馏操作在精馏塔中，分馏是将混合物中的不同成分分离出来的过程。

在进行分馏操作时，需要根据混合物的成分和物性来确定操作参数，如进料速度、塔体高度、冷凝温度等。

对于待分离的成分，需要关注其沸点、比重等特性，掌握好分馏的时机和程度，确保分离效果。

五、冷却和收集操作在分馏后，需要将蒸馏出来的气体冷却成液体，并进行收集。

冷却器的选择和设置要合理，确保冷却效果良好。

冷却后的液体产品要进行检查，确认其质量和纯度是否符合要求，再进行储存或进一步处理。

化工精馏塔工作原理化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。

它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。

本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。

一、工作原理化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。

其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。

通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。

化工精馏塔的工作原理主要包括以下几个方面：1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。

在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。

2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。

塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。

3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。

二、结构组成化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。

填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。

1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。

塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。

2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。

填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。

3. 进料口和出料口：进料口用于通入混合物，而出料口则用于收集分馏后的目标产品。

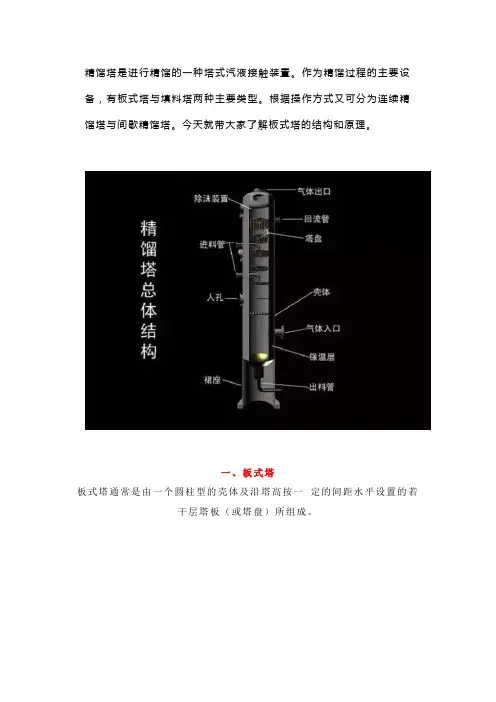

精馏塔是进行精馏的一种塔式汽液接触装置。

作为精馏过程的主要设备，有板式塔与填料塔两种主要类型。

根据操作方式又可分为连续精馏塔与间歇精馏塔。

今天就带大家了解板式塔的结构和原理。

一、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板（或塔盘）所组成。

板式塔实物图板式塔结构图二、板式塔塔板板式塔的塔板可分为有降液管及无降液管两大类。

有降液管的一般液体呈错流式，无降液管的液体呈逆流式。

板式塔由塔板不同可以分为泡罩塔、浮阀塔、筛板塔、舌型板和斜孔板等等。

其中以泡罩塔，浮阀塔和筛板塔在工业生产中使用最为广泛。

三、泡罩塔泡罩塔板是工业上应用最早的塔板，它由升气管及泡罩构成。

泡罩安装在升气管的顶部，分圆形和条形两种，以前者使用较广。

泡罩有f80、f100和f150mm三种尺寸，可根据塔径大小选择。

泡罩下部周边开有很多齿缝，齿缝一般为三角形、矩形或梯形。

泡罩在塔板上为正三角形排列。

泡罩边缘开有纵向齿缝，中心装升气管。

升气管直接与塔板连接固定。

塔板下方的气相进入升管，然后从齿缝吹出与塔板上液相接触进行传质。

由于升气管作用，避免了低气速下的漏液现象。

优点：该塔板操作弹性，塔效率也比较高，运用较为广泛。

缺点：是结构复杂，塔压降低，生产强度低，造价高。

四、筛板塔筛孔塔板简称筛板，其结构特点是在塔板上开有许多均匀小孔，孔径一般为3～8mm。

筛孔在塔板上为正三角形排列。

塔板上设置溢流堰，使板上能保持一定厚度的液层。

筛板塔的优点是结构简单、造价低，生产能力大，板上液面落差小，气体压降低，同时塔板效率较高。

缺点是操作弹性小，筛孔易堵塞，不宜处理易结焦、黏度大的物料。

五、浮阀塔浮阀是20世纪二战后开始研究，50年代开始启用的一种新型塔板，后来又逐渐出现各种型式的浮阀。

其型式有圆形、方形、条形及伞形等。

较多使用圆形浮阀，而圆形浮阀又分为多种型式。

其特点是浮阀取消了泡罩塔的泡罩与升气管，改在塔上开孔，阀片上装有限位的三条腿。

关于精馏塔的名词解释精馏塔是一种常见的化工设备，其主要功能是将混合物中的不同成分分离出来，通过蒸发和冷凝的过程，实现不同成分的纯度提高。

精馏塔的原理是利用不同物质的沸点差异，将混合物中的液体组分分离。

精馏塔通常由塔壳、填料、塔板和冷凝器等部分组成。

塔壳是一个封闭的容器，填料则是位于塔壳内部的一种支撑物，用来增加塔的表面积，方便混合物与蒸汽的接触，促进分离。

塔板则是放置在塔内的一个平台，用来支撑填料和提供蒸汽与液体的接触面。

冷凝器则是利用冷却水或其他冷却介质，将蒸汽冷凝成液体的装置。

在精馏过程中，原料混合物首先被加热，使得其中的液体蒸发生成蒸汽。

蒸汽随后进入精馏塔，与塔内的填料或塔板接触，发生传质和传热反应。

在传质过程中，不同成分的分子将在填料或塔板上相互传递，由于不同成分之间的沸点差异，会出现沸点较低的成分先蒸发出来的情况。

传热则是指蒸汽和液体之间的热量交换，蒸汽通过冷凝器冷却后变成液体，称为凝结液。

塔内的填料或塔板起到一个重要的作用，增加了物质之间的接触面积，加快了传质传热的速度，提高了分离效果。

填料通常是一些由树脂、金属或陶瓷等制成的小颗粒，具有较大的表面积。

而塔板则是通过孔洞和波纹等结构实现蒸汽与液体的接触。

根据不同的用途和分离要求，精馏塔又可以分为多种类型。

例如，常见的有平板塔、浮阀塔、填料塔等。

平板塔由多个水平放置的塔板组成，液体在塔板间穿梭，与蒸汽反复接触，实现分离。

而浮阀塔则是在塔板上设置了可移动的阀门，使得液体在塔板上形成一层液池，提高了传质效果。

填料塔则是通过填充填料的方式，在塔内形成了大量的表面积，实现了效率更高的传质传热过程。

精馏塔在石油化工、化学工程、制药等领域中得到了广泛应用。

例如，在石油炼制过程中，精馏塔被用于将原油中的不同组分，如汽油、柴油、液化气等分离出来，以满足各种燃料的需求。

在化学工程中，精馏塔则被用于分离混合物中的溶剂、酒精等有机物质，以实现纯度的提高。

在制药行业中，精馏塔则被用于分离和提纯药物原料。

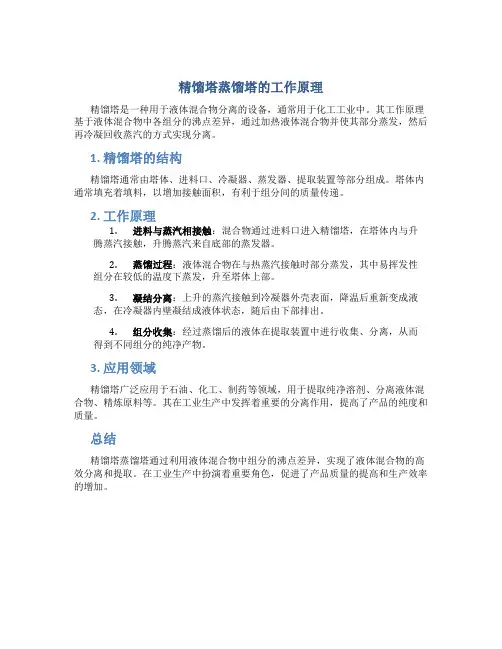

精馏塔蒸馏塔的工作原理
精馏塔是一种用于液体混合物分离的设备，通常用于化工工业中。

其工作原理基于液体混合物中各组分的沸点差异，通过加热液体混合物并使其部分蒸发，然后再冷凝回收蒸汽的方式实现分离。

1. 精馏塔的结构
精馏塔通常由塔体、进料口、冷凝器、蒸发器、提取装置等部分组成。

塔体内通常填充着填料，以增加接触面积，有利于组分间的质量传递。

2. 工作原理
1.进料与蒸汽相接触：混合物通过进料口进入精馏塔，在塔体内与升
腾蒸汽接触，升腾蒸汽来自底部的蒸发器。

2.蒸馏过程：液体混合物在与热蒸汽接触时部分蒸发，其中易挥发性
组分在较低的温度下蒸发，升至塔体上部。

3.凝结分离：上升的蒸汽接触到冷凝器外壳表面，降温后重新变成液
态，在冷凝器内壁凝结成液体状态，随后由下部排出。

4.组分收集：经过蒸馏后的液体在提取装置中进行收集、分离，从而
得到不同组分的纯净产物。

3. 应用领域
精馏塔广泛应用于石油、化工、制药等领域，用于提取纯净溶剂、分离液体混合物、精炼原料等。

其在工业生产中发挥着重要的分离作用，提高了产品的纯度和质量。

总结
精馏塔蒸馏塔通过利用液体混合物中组分的沸点差异，实现了液体混合物的高效分离和提取。

在工业生产中扮演着重要角色，促进了产品质量的提高和生产效率的增加。

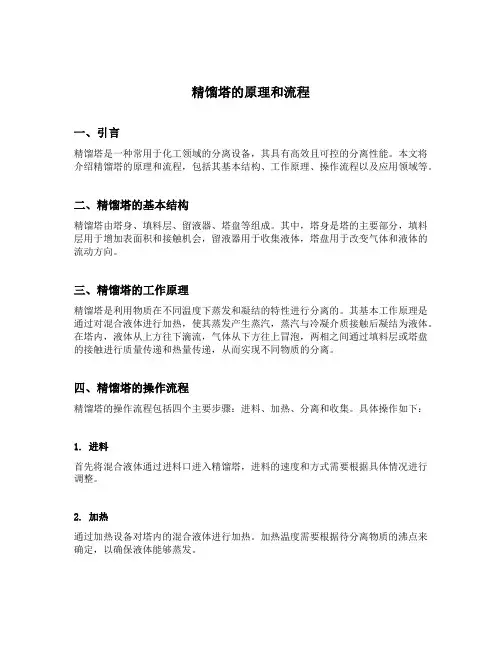

精馏塔的原理和流程一、引言精馏塔是一种常用于化工领域的分离设备，其具有高效且可控的分离性能。

本文将介绍精馏塔的原理和流程，包括其基本结构、工作原理、操作流程以及应用领域等。

二、精馏塔的基本结构精馏塔由塔身、填料层、留液器、塔盘等组成。

其中，塔身是塔的主要部分，填料层用于增加表面积和接触机会，留液器用于收集液体，塔盘用于改变气体和液体的流动方向。

三、精馏塔的工作原理精馏塔是利用物质在不同温度下蒸发和凝结的特性进行分离的。

其基本工作原理是通过对混合液体进行加热，使其蒸发产生蒸汽，蒸汽与冷凝介质接触后凝结为液体。

在塔内，液体从上方往下滴流，气体从下方往上冒泡，两相之间通过填料层或塔盘的接触进行质量传递和热量传递，从而实现不同物质的分离。

四、精馏塔的操作流程精馏塔的操作流程包括四个主要步骤：进料、加热、分离和收集。

具体操作如下：1. 进料首先将混合液体通过进料口进入精馏塔，进料的速度和方式需要根据具体情况进行调整。

2. 加热通过加热设备对塔内的混合液体进行加热。

加热温度需要根据待分离物质的沸点来确定，以确保液体能够蒸发。

3. 分离在塔内，混合液体被加热后产生蒸汽，蒸汽通过填料层或塔盘与下方的冷凝介质接触，凝结为液体。

在这个过程中，不同物质由于具有不同的挥发性和热稳定性，会在塔内产生不同程度的蒸发和凝结，实现物质的分离。

4. 收集经过分离的液体会被收集到留液器中，通过排液口进行排放。

收集的液体可以进一步处理或进行其他用途的利用。

五、精馏塔的应用领域精馏塔广泛应用于化工、石油、制药、食品等行业中，用于分离和提纯不同物质，以满足不同领域的需求。

1. 化工领域在化工生产中，精馏塔常用于各类化工原料的分离和纯化，例如分离石油产品、分离有机化合物、提纯合成氨等。

2. 石油领域精馏塔在石油炼制过程中起到至关重要的作用，可用于分离石油中的不同成分，如汽油、柴油、煤油、液化气等。

3. 制药领域在制药行业中，精馏塔用于药物的提取和纯化，可分离出目标药物并去除其他杂质物质。

精馏塔说明书一、产品介绍精馏塔是一种用于分离液体混合物的设备，广泛应用于化工、石油、食品等领域。

本说明书将详细介绍精馏塔的结构、工作原理、操作方法以及注意事项。

二、结构与工作原理精馏塔主要由塔体、进料口、出料口、塔板、冷凝器、再沸器等组成。

其工作原理是基于物质的沸点差异，通过加热和冷凝的方式实现液体混合物的分离。

具体来说，精馏塔内的液体混合物经过加热后，部分组分会蒸发并随上升蒸汽进入塔顶的冷凝器，在那里被冷却液化。

而未蒸发的组分会继续留在塔内，通过再沸器加热后再次蒸发，如此反复，直至达到所需的分离效果。

三、操作方法1、开启前检查：检查精馏塔及相关设备是否完好，管道、阀门有无泄漏，冷凝器、再沸器是否正常工作。

2、开启进料口：将待分离的液体混合物加入进料口，注意流量控制，保持稳定。

3、开启加热系统：根据需要调整再沸器的加热温度，使液体混合物在塔内蒸发并上升至冷凝器。

4、开启冷凝器：调整冷凝器的冷却水流量，使上升的蒸汽在冷凝器中被液化。

5、收集产品：将冷凝器下方收集到的液体产品通过出料口导出。

6、调整操作参数：根据实际分离效果，调整加热温度、进料流量等参数，以达到最佳分离效果。

四、注意事项1、操作过程中要保持设备密封性良好，防止泄漏。

2、严格控制加热温度，防止过热引起物料分解或设备损坏。

3、定期检查设备及相关管道，发现泄漏或其他异常情况应及时处理。

4、在操作过程中要保持安全距离，避免直接接触高温设备和液体。

5、如遇紧急情况，应立即停车并采取相应措施。

五、维护与保养1、定期检查设备及相关管道的密封性，发现泄漏应及时处理。

2、定期清理设备内部杂物及沉积物，保持设备清洁。

3、定期检查加热系统和冷却系统的工作情况，确保设备正常运行。

4、根据实际使用情况，适时调整设备的操作参数，以达到最佳分离效果。

5、在停车期间，应对设备进行全面检查和维护，确保设备良好运行。

六、常见问题及解决方案1、分离效果不佳：可能是由于加热温度、进料流量等参数调整不当所致。

精馏塔工艺设计1.精馏塔的基本原理精馏塔是一种常用于物质分离和纯化的设备，其基本原理是利用物质在不同温度下的沸点差异，将混合物分解为不同组分，并通过塔内的填料或板式结构增大接触面积，加强挥发与冷凝过程，从而使得不同组分得以分离。

2.精馏塔的主要组成部分精馏塔主要由塔本体、塔底、塔顶、塔盘（或填料层）和适当的分离器等组成。

其中，塔本体是由塔筒、塔筒下口和塔筒上口组成的，分别连接塔底和塔顶；塔底用于收集和排出产物，在塔底上通常设置有塔底泵和塔下热交换器；塔顶用于收集和排出残留溶剂，在塔顶上通常设置有塔顶泵和塔上热交换器；塔盘是精馏塔中最重要的结构部分之一，可以通过安装适当数量和类型的塔盘来实现物质的分离和纯化。

3.精馏塔工艺设计的步骤(1)确定物料和产品的性质，包括物料的组分、沸点、密度等参数。

(2)确定精馏塔的结构参数，包括塔筒的高度、直径，塔盘或填料的类型和数量等。

(3)选择塔盘或填料层的类型，常用的塔盘有平板、筛板和高效塔盘等，填料常用的有多孔球状填料、环形填料等。

(4)进行物料的传热计算和传质计算，确定加热和冷凝负责的供热、供冷条件。

(5)进行模拟计算和优化设计，通过模拟计算不同操作条件的分离效果，优化设计以达到预期的纯化效果。

(6)确定塔盘或填料层的布置方式和间距。

(7)进行适当的增塔试验或小型试验，验证设计方案的可行性。

(8)绘制工艺流程图和设备布置图，编写相关设计报告。

4.精馏塔工艺设计的注意事项(1)需要确保精馏塔结构的合理性，根据物料的性质选择合适的处理方式以提高分离效果。

(2)需要根据物料的特性选择合适的塔盘或填料材料，以提高传质传热效率。

(3)需要考虑塔顶和塔底的设计，确保能够有效收集和排出产物。

(4)需要进行适当的模拟计算和小型试验，以验证设计方案的可行性。

(5)需要综合考虑工艺的安全性、经济性和环境友好性，选择合适的操作条件和设备配置。

综上所述，精馏塔工艺设计是一项复杂的工作，需要综合考虑物料的性质、塔盘或填料的选择、传质传热条件的计算、设计方案的模拟计算和试验验证等多个因素，以实现物质的分离和纯化。

精馏塔内部结构你了解吗精馏塔是一种重要的分离设备，广泛应用于石油、化工、制药等领域。

它通过利用不同组分的沸点差异实现对混合物的分离和纯化。

精馏塔的内部结构设计是为了优化物质传质和物质传热的效率，下面将介绍精馏塔的内部结构及其功能。

一、塔板塔板是精馏塔的核心组件之一，它位于塔内垂直于塔轴线的位置，可将塔蓝分为多个平行的水平层。

塔板上通常有一系列的孔洞或称为塔板孔，通过这些孔洞可以让物质在塔板之间垂直流动。

塔板的主要功能有两个方面：一是提供载流体的流动路径，确保物质在塔内均匀流动；二是提供物质的接触界面，促进物质之间的传质。

二、填料填料是塔内另一个重要的组件，它位于塔板上方，并填充整个塔的体积。

填料可以增加塔内界面的面积，增强物质的接触和传质效果。

常见的填料有环形填料、网状填料、球状填料等。

填料的选择需要考虑物质特性、操作条件等因素。

填料的主要功能包括增加塔内传质面积、增加物质接触机会、提高萃取效率等。

三、塔壁塔壁是塔的外壳，它起到了支撑和保温的作用。

塔壁通常由金属材料制成，如碳钢、不锈钢等。

对于特殊的工艺要求，塔壁还可能进行内衬，用以保护塔壁免受腐蚀或其他物质的侵蚀。

四、塔顶塔顶是精馏塔的顶部结构，它通常包括顶板、挡水器、减压装置等。

塔顶的设计是为了实现较高纯度的蒸汽或液体的分离和采集。

塔顶内部的挡水器可以减少蒸汽中液滴的含量，确保顶板区域的纯度。

五、塔底塔底是精馏塔的底部结构，它通常包括底板、液体回流装置、出料装置等。

塔底的设计是为了收集并分离塔内的液滴和气体。

液体回流装置可以将部分液体重新引导到塔板上，以提高传质效率。

出料装置用于顶出纯净的产物和废液。

总的来说，精馏塔的内部结构设计旨在提高传质和传热效率，以实现对混合物的有效分离和纯化。

通过塔板、填料、塔壁、塔顶和塔底的协同作用，不同组分的混合物可以在塔内进行分馏，达到预期的分离效果。

筛板式连续精馏塔及其主要附属设备设计1. 筛板式连续精馏塔简介筛板式连续精馏塔是一种常见的化工设备，广泛应用于石油、化工、食品、医药等行业中液体分离和精馏过程中。

它通过将混合物引入塔体内，通过塔内多层筛板进行分离，实现不同组分之间的分馏。

筛板式连续精馏塔的基本结构包括塔体、筛板、进料管、出料管、冷凝器等部分。

塔体为立式圆柱形结构，内部安装有多层筛板。

进料管将混合物引入塔体的底部，经过多个筛板的分离后，不同组分沿着塔体的上升方向进行分馏。

冷凝器将上升的蒸汽冷凝成液体，并通过出料管排出。

2. 筛板式连续精馏塔的设计要点在进行筛板式连续精馏塔的设计时，需要考虑以下几个要点：2.1 塔盖的设计塔盖是筛板式连续精馏塔的重要组成部分，它通常由盖板、进料管和出料管组成。

在设计塔盖时，需要注意保证进料管和出料管的位置合理，以便实现有效的分馏效果。

2.2 筛板的设计筛板是筛板式连续精馏塔中的关键部件，它起到分离混合物的作用。

筛板的设计应考虑以下几个因素：•筛孔尺寸和数量：筛板上的筛孔尺寸和数量会影响塔的分馏效果，应根据具体需求确定。

•筛板间距：筛板之间的间距会影响流体在塔体中的流动情况，应根据实际情况进行设计。

2.3 冷凝器的设计冷凝器是筛板式连续精馏塔中的另一个重要组成部分，它用于将上升的蒸汽冷凝成液体。

在设计冷凝器时，需要考虑以下几个因素：•冷凝器的型式：冷凝器可以采用水冷式、气冷式等不同的型式，应根据实际情况进行选择。

•冷却面积：冷凝器的冷却面积需要根据塔体内产生的蒸汽量进行合理设计。

2.4 出料管的设计出料管用于将冷凝后的液体排出塔体。

在设计出料管时，需要考虑以下几个因素：•出料管的位置：出料管应放置在塔体的合适位置，以便顺利排出液体。

•出料管的直径：出料管的直径需要根据液体流量和塔体内的流体压力进行合理设计。

3. 筛板式连续精馏塔的主要附属设备设计除了塔体、筛板、进料管、出料管和冷凝器外，筛板式连续精馏塔还需要配备一些主要附属设备，以确保其正常运行。

工程精馏塔方案设计一、引言精馏是一种利用物质在不同温度下汽化和冷凝的性质分离复杂混合物的过程。

工程精馏塔是将混合物加热至汽化，然后在塔内冷凝成液体，使得混合物中的不同成分以不同速度沿着塔的高度分离出来的装置。

在化工行业中，精馏塔被广泛应用于炼油、石化、化肥、精细化工等领域。

本文将对工程精馏塔的方案设计进行详细描述。

二、塔的基本结构1. 塔的整体结构工程精馏塔一般由进料系统、塔体、塔盘、提馏器、冷凝器、产品收集系统等部分组成。

其中，塔体是精馏塔的主体部分，通常为圆筒形，具有一定的高度。

在塔内还会设置多个塔盘，用于提供表面积，增加塔内混合物的接触，增强分离效果。

提馏器用于将混合物加热至汽化，而冷凝器则用于将汽化后的混合物冷凝成液体。

产品收集系统则用于收集不同组分的产品。

2. 塔的材质工程精馏塔通常采用不锈钢、碳钢等金属材质制作。

在选择材质时，需要考虑塔内物料的腐蚀性、温度、压力等因素，以保证塔的安全运行和长期使用。

三、塔的工艺参数1. 操作压力工程精馏塔的操作压力取决于混合物的成分、馏出物的温度要求等因素。

一般来说，操作压力在1-10 MPa之间。

2. 操作温度操作温度是工程精馏塔设计中的重要参数。

根据混合物的成分和相对挥发度不同，操作温度会有所不同。

通常，操作温度在-50℃至350℃之间。

3. 塔盘位数塔盘的设置数量根据原料和产品的成分要求来确定，一般选择7-40个塔盘。

4. 塔内液体流速塔内流体的速度对提高分离效果至关重要。

一般来说，在塔盘上游和下游的液体流速分别为0.1-0.6 m/s。

5. 塔内填料填料直接影响精馏的分离效果，一般选择比表面积大、孔隙率适中的填料。

6. 塔的冷却介质冷却介质一般为水或其他冷却液体，用于冷却冷凝器，使得汽化的混合物冷凝成液体。

7. 塔的进料和出料系统进料系统需要根据不同的原料类型设计合适的进料方式，而出料系统则需要根据得到的产品来设计。

四、塔的方案设计1. 塔的类型选择在工程精馏塔的方案设计中，需要根据原料的性质和产品的要求选择合适的塔类型。

分离乙醇水的精馏塔设计首先，精馏塔由塔体、塔板和填料组成，塔体一般为立式筒状结构，塔板上有孔和塔盘，填料用于增加气液接触面积。

在塔体内设置蒸汽进口和液体进口，以及乙醇和水的分离出口。

其次，需要考虑传质情况。

在塔体内，蒸汽和液体乙醇水混合物通过填料和塔板的作用进行传质，乙醇和水会根据其相对挥发度在塔体内逐渐分离。

同时，塔板上的孔和塔盘会增加气液接触面积，促进传质过程。

再者，需要考虑传热情况。

蒸汽在塔体内冷却凝结，释放出潜热，从而将乙醇和水分离开来。

在塔体内设置冷却装置可以提高传热效果，加快分离过程。

另外，需要考虑操作条件和操作参数。

包括塔顶压力、进料温度、冷却温度、回流比等参数的选择，以及监控和调节操作过程。

总的来说，精馏塔设计需要考虑乙醇和水的物理性质、传质传热过程和操作条件等多方面因素，以确保分离效果和经济性的同时，也需要考虑塔体结构和操作方便性。

精馏是分离混合物中液体成分的一种有效方法，精馏塔是实现这一过程的关键设备。

对于分离乙醇水的精馏塔设计，不仅需要考虑物理化学性质、传质传热过程和操作条件等方面的因素，还需要详细分析塔体结构的选择、填料的确定、塔板设置以及冷却装置的安排等问题。

首先，塔体结构作为精馏塔的基本组成部分，需选择适当的材料和结构设计以满足工艺要求。

通常情况下，精馏塔采用不锈钢、碳钢等耐腐蚀材料制成，以适应乙醇水混合物的特性。

其次，塔体的结构应当足够稳固，以承受内部气液操作压力，同时要有足够的空间容纳塔板、填料等其他部件。

此外，考虑到操作方便性和维护性，还要保证塔体具有合适的结构设计，例如设置好进料口和出料口，便于操作和维护。

对于塔板的设置，通常会通过均布的孔洞来增加气液的接触面积，从而促进传质和传热，并且有助于规范气液流向。

此外，通过合理的塔板布置和流道设计，也能有效减小气液流动时的阻力，提高操作效率。

而对于填料的选择，常用的填料有塔内板结构填料，多孔硬质塔填料等，通过填料的设计，可增加气液接触面积，提高传质效率。

精馏塔的结构和工作原理精馏塔是一种常见的化工设备，用于分离混合物中的组分。

它的结构和工作原理如下：1.结构：精馏塔通常由以下几个主要组成部分构成：（1）塔底：负责接收和收集分离出来的不同组分。

（2）提馏区（塔顶）：负责收集排出纯净组分。

（3）填料或板式结构：用于增加表面积，提供更好的质量传递和相互作用。

（4）塔体：连接塔底和塔顶的中间部分，容纳填料或板式结构。

（5）进料装置：将混合物引入塔体中，通常位于塔底。

2.工作原理：精馏塔的工作原理基于混合物中组分的不同挥发性。

一般情况下，混合物在加热的情况下会产生蒸汽，而不同组分的沸点不同，会导致组分分别从液相转变为蒸汽相。

精馏塔利用这种差异，通过在塔体内垂直的填料或板结构上产生密布的流动相（液相）和气相（蒸汽相），以便组分之间进行质量传递和分离。

工作过程通常包括以下几个步骤：（1）混合物进料：混合物通过进料装置进入塔底，然后分布到填料层或板式结构上。

（2）传质过程：填料或板式结构提供了大量的表面积，增加了相互作用的机会。

液相通过重力作用向下流动，而蒸汽相通过从塔底加热而上上升。

在填料或板式结构上，液相和蒸汽相之间通过质量传递来实现组分的分离。

（3）蒸汽和液相重复分离：由于不同组分的挥发性差异，随着气相向上移动和液相向下移动，组分逐渐分离。

较挥发性高的组分随蒸汽相在塔顶收集，而较挥发性低的组分则在液相中向塔底流动。

（4）蒸汽收集：收集到的蒸汽经过冷凝器冷却，变回液态，在塔顶处收集纯净组分。

（5）液相收集：未被蒸发的液相从塔底收集，其中可能还含有一些未完全分离的组分或杂质。

精馏塔的高效工作依赖于填料或板式结构的设计和选用、适当的温度和压力控制、以及塔体内液相和气相的合理流态等。

不同类型的精馏塔，如板塔、填料塔、反应塔等，在结构和工作原理上有一些区别，但基本原理是相似的。

这种分离技术广泛应用于石油化工、化学工程、食品和药品工业等领域，以实现混合物的提纯和组分的分离。
