连接器详细知识解说电连接器分类、结构1.连接器常用的分类方法是:1)按外形分:圆形电连接器、矩形电连接器。
圆形电连接器由于自身结构的特点在军事装备上(航空、航天)用量最大。
矩形电连接器由于其结构简单更多的是用于电子设备的印制线路板上。
2)按结构分:按连接方式:螺纹连接、卡口(快速)连接、卡锁连接、推拉式连接、直插式连接等;按接触体端接形式:压接,焊接,绕接;螺钉(帽)固定;按环境保护分:耐环境电连接器和普通电连接器3)按用途分:射频电连接器密封电连接器(玻璃封焊)高温电连接器自动脱落分离电连接器滤波电连接器复合材料电连接器机场电源电连接器印制线路板用电连接器等2.电连接器结构电连接器由固定端电连接器(以下称插座),自由端电连接器(以下称插头)组成。
插座通过其方(圆)盘固定在用电部件上(个别还采用焊接方式),插头一般接电缆,通过连接螺帽实现插头、插座连接。
电连接器由壳体、绝缘体、接触体三大基本单元组成。
壳体——电连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。
外壳作用是保护绝缘体和接触体(插针插孔的通称)等电连接器内部零件不被损伤。
上面的定位键槽保证插头与插座定位。
连接螺帽用于插头座连接和分离。
尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。
壳体还具有一定电磁屏蔽作用。
壳体一般采用铝合金加工(机加、冷挤压、压铸)而成。
钢壳体多用于玻璃封焊和耐高温电连接器。
绝缘体——由装插针绝缘体、装插孔绝缘体。
界面封严体、封线体等组成。
用以保持插针插孔在设定位置上,并使各个接触体之间及各接触体与壳体之间相互电气绝缘。
通过绝缘体加界面封严体封线体取得封严措施,来提高电连接器的耐环境性能。
为适应产品的耐高温,低温,阻燃,保证零件几何尺寸稳定可靠。
绝缘体大都采用热固塑料模塑成形。
界面封严体、封线体采用硅橡胶模压等成形。
接触体——插针插孔是接触体总称,分为焊接式、压接式和绕接式等,用来实现电路连接。
插针插孔是电连接器关键元件,它直接影响着电连接器的可靠性。
连接器行业分析报告连接器行业分析报告一、定义连接器是一种用于将电路等不同部分连接在一起的设备,也称为接插件,是现代工业生产中不可缺少的重要元件,涉及到电子、航空、通讯、汽车、医疗等多个领域的应用。
它可以连接电路板与电路板、电路板与控制器、控制器与传感器等,具有安装方便、信号传输可靠等优点。
连接器对于电子信息产业的发展有着举足轻重的作用。
二、分类特点连接器的分类可以从不同的角度来进行,常见的分类方式有以下几种:1.按连接口形状分类:圆形连接器、矩形连接器、板状连接器、圆柱形连接器、直插式连接器、拉伸式连接器、插卡式连接器等。
2.按连接性质分类:信号连接器、电源连接器、光纤连接器、高频连接器、射频连接器、匹配连接器等。
不同的连接器在使用时具有不同的特点,如防水、防爆、防腐蚀、耐高温等。
三、产业链连接器产业链以三个主要环节为核心,即模具、成型、组装。
在产业链上游,是模具加工、注塑成型、钣金加工等;中游是连接器的组装、连接板的制造、电路板的制造等;下游是电子产品的生产以及二次装配。
四、发展历程随着信息技术的飞速发展,连接器作为信息传输的重要桥梁,被广泛应用于航空、航天、电子、通讯、汽车、医疗器械等多个领域。
中国连接器行业的发展历程可以分为三个阶段:1.起步阶段(20世纪80年代至90年代初):国内的连接器生产主要是依靠引进和合作生产。
2.成长阶段(90年代中期至21世纪初):国内连接器行业开始在技术和产能上迎头赶上,出现了一批具有规模的连接器企业。
3.繁荣阶段(21世纪初至今):中国连接器市场规模迅速扩大,出现了一些大型企业,行业发展步入快车道。
五、行业政策文件2015年,《中国制造2025》发布,提出了发展先进制造业,推动制造强国建设的战略,对连接器行业的发展有重要指导意义。
2018年,《工业互联网行动计划》提出,推动工业智能制造发展,促进产业链接,提高生产效率,推动连接器行业向智能化、数字化方向转型升级。
连接器的常用类型及未来发展趋势介绍连接器是指用于连接电子元器件,电子设备或电子系统之间的元件,用来传输信号和电力。
连接器的种类繁多,根据连接方式和用途的不同,可以分为多种类型,以下将介绍连接器的常见类型及未来发展趋势。
1.直插连接器直插连接器是最常见的一种连接器类型,常用于电路板上。
它们的插针和插口直接插入电路板上的孔中进行连接。
直插连接器可分为单列型和双列型。
它们通常用于低信号传输速率和低电流的应用。
2.弹簧连接器弹簧连接器是一种弹性接触连接器,常用于可插拔应用。
它们通常使用金属弹片作为连接接口,具有良好的接触性能和可靠的连接性能。
弹簧连接器广泛应用于手机、数码相机、笔记本电脑等设备中,未来将迎来更广泛的应用。
3.圆形连接器圆形连接器常用于要求防水、耐高温和抗电磁干扰的应用场合,如航空航天、军事装备等。
它们的外形为圆柱形,具有良好的密封性和抗干扰能力。
随着无人机、机器人等领域的迅速发展,圆形连接器在未来将继续得到广泛应用。
4.PCB连接器PCB连接器是专门用于连接电路板的连接器。
它们常用于电子设备内部的连接,如电源连接、通信接口等。
PCB连接器的发展趋势是追求更小、更轻和更高信号传输速率的特点,以适应电子设备小型化和高速化的需要。
5.高速连接器高速连接器主要用于数据传输速率较高的应用场合,如计算机、网络设备、通信设备等。
高速连接器的发展趋势是提高信号传输速率和减小信号衰减,以适应需求越来越高的数据传输速度。
6.光纤连接器光纤连接器是用于连接光纤的连接器,主要用于光通信领域。
光纤连接器的发展趋势是提高连接可靠性和数据传输速率,以满足高速、远距离的光通信需求。
未来连接器的发展趋势主要集中在以下方面:1.小型化和轻量化:随着电子设备越来越小型化和轻量化,连接器也需要变得更小、更轻,以适应设备的紧凑设计和轻便性。
2.高速化:随着数据传输速率的不断提高,连接器需要具备更高的带宽和更低的信号损耗。
因此,连接器需要不断提高信号传输速率,以满足高速数据传输的需求。
连接器设计手册要点1.介绍连接器的基本知识:连接器的定义、组成部分、分类和主要功能。
具体包括连接器的定义、连接器的分类、连接器的主要组成部分、连接器的功能。
2.详细介绍连接器的材料和制造工艺:不同材料和制造工艺对连接器性能的影响。
重点讨论连接器材料的选择、制造工艺的选择和连接器的成型工艺。
3.连接器的功能和性能参数:介绍连接器的功能和主要性能参数,如电气参数、机械参数、环境参数等。
重点讨论不同类型的连接器的特点,如信号连接器、电源连接器、数据连接器和光纤连接器。
4.连接器的设计原则和方法:介绍连接器设计的基本原则和方法,以确保设计的可靠性和可靠性。
重点讨论连接器的结构设计、接触设计、固定设计和环境适应性设计。
5.连接器的可靠性和可靠性测试:介绍连接器的可靠性要求和可靠性测试方法,以确保连接器在不同环境下的可靠和稳定性能。
重点讨论连接器的可靠性要求、可靠性测试方法和连接器寿命预测。
6.连接器的应用概述:介绍不同领域中连接器的应用,如电子设备、航空航天、汽车、通信等领域。
重点讨论连接器在不同应用领域中的特点和要求。
7.连接器的选型指南:提供连接器选型的指南和建议,以帮助工程师和设计师选择合适的连接器。
重点讨论连接器的选型原则、选型流程和选型考虑因素。
8.连接器的故障分析和故障排除:介绍连接器的常见故障分析和故障排除方法,以解决连接器在使用过程中出现的问题。
重点讨论连接器的常见故障、故障分析方法和故障排除方法。
9.连接器的未来发展趋势和挑战:展望连接器的未来发展趋势和面临的挑战,如高速连接器、微型连接器和无线连接器等。
重点讨论连接器的发展趋势、面临的挑战和未来方向。
10.关键参考:提供连接器设计和应用方面的关键参考资料和文献,在连接器设计和应用过程中提供指导和支持。
连接器设计手册是连接器设计和应用领域的权威参考,对工程师和设计师来说是一本必备的工具书。
通过掌握手册中的要点,工程师和设计师可以更好地理解连接器的性能和特点,选择适合的连接器,并进行有效的设计和应用。

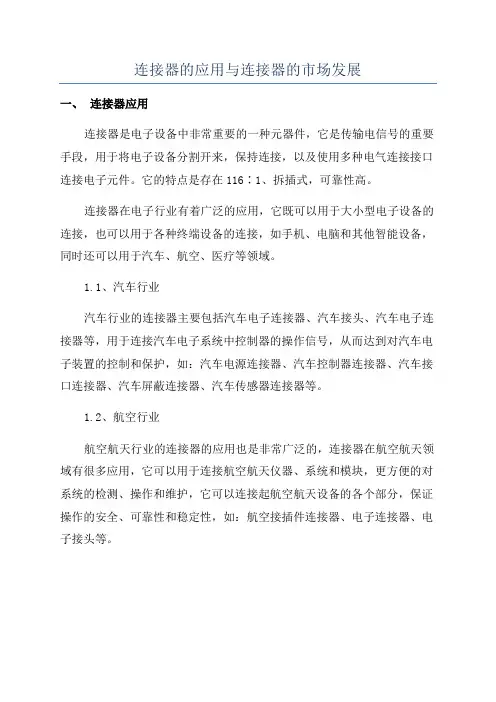

连接器的应用与连接器的市场发展
一、连接器应用
连接器是电子设备中非常重要的一种元器件,它是传输电信号的重要手段,用于将电子设备分割开来,保持连接,以及使用多种电气连接接口连接电子元件。
它的特点是存在116∶1、拆插式,可靠性高。
连接器在电子行业有着广泛的应用,它既可以用于大小型电子设备的连接,也可以用于各种终端设备的连接,如手机、电脑和其他智能设备,同时还可以用于汽车、航空、医疗等领域。
1.1、汽车行业
汽车行业的连接器主要包括汽车电子连接器、汽车接头、汽车电子连接器等,用于连接汽车电子系统中控制器的操作信号,从而达到对汽车电子装置的控制和保护,如:汽车电源连接器、汽车控制器连接器、汽车接口连接器、汽车屏蔽连接器、汽车传感器连接器等。
1.2、航空行业
航空航天行业的连接器的应用也是非常广泛的,连接器在航空航天领域有很多应用,它可以用于连接航空航天仪器、系统和模块,更方便的对系统的检测、操作和维护,它可以连接起航空航天设备的各个部分,保证操作的安全、可靠性和稳定性,如:航空接插件连接器、电子连接器、电子接头等。
连接器组成结构
连接器是一种用于连接两个或多个电子、电气或机械组件的设备,使它们能够传递信号、电力或数据。
连接器的组成结构通常包括以下几个部分:
1. 插头和插座:插头是连接器的一部分,通常是可插入插座的公头部分。
插座是连接器的另一部分,通常是接受插头的母头部分。
2. 端子:端子是连接器的核心部分,用于传输信号、电力或数据。
端子通常由金属制成,如铜或铝,并具有不同的形状和尺寸,以适应不同的连接需求。
3. 外壳:外壳是连接器的外部保护部分,用于保护端子和插头/插座免受物理损坏和环境影响。
外壳通常由塑料、金属或复合材料制成。
4. 锁定机构:锁定机构是连接器的一部分,用于将插头和插座固定在一起,以确保可靠的连接。
锁定机构可以是螺旋式、卡扣式或其他形式。
5. 密封圈:密封圈是连接器的一部分,用于防止水、灰尘和其他杂质进入连接器,从而保护连接器的性能和可靠性。
6. 导线:导线是连接器的一部分,用于将端子与电路板或其他组件连接起来。
导线通常由金属制成,如铜或铝,并具有不同的长度和形状,以适应不同的连接需求。
以上是连接器的基本组成结构,不同类型的连接器可能会有所不同,但这些部分是连接器的核心元素。
光纤光缆活动连接器基本上是采用某种机械和光学结构,使两根光纤的纤芯对准,保证90%以上的光能够通过,目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管,光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种),两个插针在套筒中对接并保证两根光纤的对准。
其原理是:当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时,两根插针在套筒中对接,就实现了两根光纤对准。
由于这种结构设计合理,加工技术能够达到要求的精度,因而得到了广泛应用。
FC,SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面,基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高,锥面与锥面的结合既要保证纤芯的对准,还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型,精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中,再用盖板将插针压紧,使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂,零件数量多,除荷兰菲利浦公司之外,其他国家不采用。
4. 球面定心结构这种结构由两部分组成,一部分是装有精密钢球的基座,另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔,通7L的内径比插针的外径大。
当两根插针插入基座时,球面与锥面接合将纤芯对准,并保证纤芯之间的问距控制在要求的范围内,这种设计思想是巧妙的。
fH零件形状复杂,加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合,它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光,再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求,使耦合更容易实现。
连接器的基本结构组成分类及发展趋势连接器是一种用于连接电子设备之间的电子元器件,它的基本结构由
插针、插孔和插接部件组成。
插针是连接器的公用部分,插入插孔后与之
接触实现电信号的传输和电能的传输。
插座是连接器的一种,由多个插孔
组成,用来接收插针,实现电子设备之间的连接。
根据其用途和结构的不同,连接器可以分为多种类型。
常见的连接器
类型包括端子连接器、封装连接器、板对板连接器、线对板连接器、线对
线连接器等。
每种连接器都有不同的特点和适用领域。
-端子连接器是将导线通过压接或焊接的方式连接到连接器的接触片上,可以方便地连接和断开连线。
-封装连接器是将芯片或其他器件封装在连接器内部的一种连接方式。
它可以减小电路板的尺寸,提高集成度。
-板对板连接器是将两个电路板连接在一起的连接器,用于实现电路
板之间的信号传递和电能传输。
-线对板连接器是将导线接入到电路板上的连接器,用于实现导线与
电路板之间的连接。
-线对线连接器是用于连接导线与导线之间的连接器,用于实现导线
之间的连接。
随着科技的不断发展,连接器也在不断进化。
连接器的发展趋势主要
体现在以下几个方面:
1.小型化:随着电子设备的越来越小型化,连接器也需要变得更加小
型化。
迷你连接器和微型连接器的出现,使得连接器可以适应更小尺寸的
设备。
2.高速化:随着高速传输技术的发展,连接器也需要具备高速传输的
能力。
高速连接器可以实现高速数据传输,满足现代电子设备对数据传输
速度的要求。
3.高密度:随着电子设备集成度的不断提高,连接器需要具备更高的
连接密度。
高密度连接器可以在有限的空间内实现更多的连接,提升设备
的功能和性能。
4.自动化:随着生产工艺的自动化程度的提高,连接器的生产也将趋
向于自动化。
自动化生产可以提高生产效率和产品质量,降低生产成本。
5.可靠性:连接器的可靠性是非常重要的,特别是对于一些关键设备。
未来连接器的设计将注重提高连接器的接触可靠性和防水防尘性能,以提
高设备的稳定性和可靠性。
总之,随着科技的不断进步,连接器将会不断发展和创新,以满足电
子设备不断更新换代的需求。
小型化、高速化、高密度、自动化和可靠性
将是连接器发展的主要趋势。
