变压器安装施工工艺1变压器安装施工工艺 1.1 适用范围变电工程的220kV及以上变压器安装，（110kV变压器、35kV及以上油浸高压电抗器安装可参照执行）。

1.2 施工流程施工流程图见图1-1。

图1-1施工流程图1.3 流程说明及主要施工工艺质量控制要求1.3.1施工准备（1）现场布置：包括变压器油过滤及真空处理设施、附件和吊车等。

（2）技术准备：变压器试验合格证明书，包括电气试验、附件试验和变压器油；变压器安装说明书；变压器安装作业指导书；施工图纸；变压器保管记录，包括充干燥气体保管压力（气体保管压力一般为0.01～0.03MPa，750kV变压器充气运输的气体保管压力应保持为0.02～0.03MPa，气体的露点应低于-40℃）记录和运输过程冲击记录仪记录数据检查（三维冲击记录均必须小于3g）。

（3）人员组织：安装、试验负责人，技术负责人（含技术服务人员），安全、质量负责人，安装、试验人员。

（4）机具及材料：吊车、单车汽车，吊装机具（包括专用吊具），专用工具和专用材料（产品附带），抽真空和滤油设备等。

1.3.2变压器油品质要求（1）变压器本体油应取样进行简化分析、色谱分析，变压器油电气强度、微水、tgδ等参数必须满足产品技术要求和合同技术要求。

（2）到达现场的填充或补充变压器油均应有试验记录并取样进行简化分析，变压器油基本指标达到：电气强度≥40kV/2.5mm；微水≤20ppm（μL/L）；tgδ：≤0.5%(90℃时)。

到货大罐油应每罐取样，小桶油应按表1-1数量取样。

表1-1 绝缘油取样数量每批油的桶数取样桶数每批油的桶数取样桶数 1 1 51～100 7 2～5 2 101～200 10 6～20 3 201～400 15 21～50 4 401及以上20 （3）注入变压器的油符合表1-2的标准要求表1-2 注入变压器的油标准变压器电压等级（kV）220 330 500 750 变压器油电气强度（kV）≥40 ≥50 ≥60 ≥70 变压器油含水量（μL/L）≤15 ≤15 ≤10 ≤8 颗粒度（1/100mL）(5μm以上颗粒) ≤900 tgδ（%）(90℃时) ≤0.5 ≤0.5 ≤0.5 ≤0.5 （4）施加电压前变压器本体的油符合表1-3的标准要求。

变压器工程施工程序是什么一、前期准备工作1. 施工前，需要充分了解设计图纸、技术规范和相关标准，确保对施工工艺的理解和掌握。

2. 安排施工人员，包括工程技术负责人、监理人员、施工队伍等，保证具备足够的专业知识和经验。

3. 确保施工现场的安全环境，制定安全措施和作业规程，保障施工人员和设备的安全。

4. 准备好所需的工具、材料和设备，包括吊装设备、测量工具、绝缘材料等。

5. 与供应商确认变压器的具体型号、参数和送货时间，做好接收准备。

二、施工流程1. 变压器的运输：根据设计要求和运输条件，选择合适的运输方式，确保变压器的安全运抵施工现场。

2. 变压器的吊装：根据设计图纸和吊装方案，安排吊装设备和人员，进行变压器的吊装作业。

3. 变压器的安装：根据设计要求，将变压器安装在基础上，并进行固定和调整，确保变压器的水平和垂直度满足要求。

4. 变压器的接线：根据电气图纸和接线方案，进行变压器的接线工作，确保接线正确、牢固。

5. 变压器的绝缘：对变压器进行绝缘处理，包括绕组、绝缘子、壳体等部位的绝缘检查和维护。

6. 变压器的调试：对安装完成的变压器进行调试和试运行，检查变压器的运行状态和性能是否符合要求。

7. 变压器的保护设置：根据变压器的性能和运行条件，设置合适的保护装置和参数，保证变压器的安全稳定运行。

8. 变压器的验收：完成施工后，组织验收工作，确保变压器的各项指标和性能符合设计要求和标准。

三、施工注意事项1. 施工过程中，严格按照设计要求和施工规范进行操作，确保各项工作的质量和安全。

2. 定期检查吊装设备和工具的状态，确保设备的正常运行和安全使用。

3. 对施工现场进行整洁管理，保持施工环境的整洁和安全。

4. 施工过程中，要随时关注变压器的运行状态和性能，发现异常情况及时处理。

5. 配合监理人员和设计单位，对施工过程中出现的问题进行及时沟通和解决。

四、施工结束工作1. 施工结束后，整理施工资料和手续，做好施工档案和记录，便于今后的管理和维护。

第1篇一、引言变压器是电力系统中不可或缺的设备，它负责将高压电能转换为低压电能，为家庭、工业等提供稳定的电力供应。

随着我国经济的快速发展，变压器市场需求逐年增加。

本文将详细介绍变压器生产流程，包括原材料准备、零部件加工、组装调试、试验检测等环节。

二、原材料准备1. 铁芯材料：变压器铁芯是变压器的核心部分，主要采用硅钢片叠压而成。

硅钢片应具有良好的磁导率、较低的损耗和足够的机械强度。

2. 绝缘材料：绝缘材料包括绝缘纸、绝缘漆、绝缘布等，用于保护线圈免受外界干扰和腐蚀，保证变压器安全运行。

3. 导线材料：导线材料主要采用铜或铝，具有较高的导电性能和足够的机械强度。

4. 塑料、橡胶等辅助材料：用于制作变压器外壳、接线端子等。

三、零部件加工1. 铁芯加工：将硅钢片剪切成所需尺寸，然后叠压成铁芯。

铁芯加工过程中，应严格控制硅钢片间的间隙，以保证变压器效率。

2. 线圈绕制：根据变压器设计要求，选用合适的导线材料，绕制线圈。

线圈绕制过程中，应保持均匀的绕制张力，确保线圈形状和尺寸符合要求。

3. 绝缘处理：对线圈进行绝缘处理，包括绝缘纸包扎、绝缘漆涂覆等，以提高线圈的绝缘性能。

4. 接线端子加工：根据变压器设计要求，加工接线端子，确保其与线圈连接牢固。

四、组装调试1. 组装：将铁芯、线圈、接线端子等零部件组装成变压器本体。

组装过程中，应严格按照设计要求进行，确保各部件连接牢固、位置准确。

2. 油处理：将组装好的变压器本体进行油处理，包括注油、排气、静置等，以确保变压器内部油质清洁。

3. 调试：对变压器进行调试，包括空载试验、负载试验等，以检验变压器性能是否满足设计要求。

五、试验检测1. 外观检查：检查变压器外观，确保无损坏、变形等缺陷。

2. 绝缘性能检测：检测变压器绝缘性能，包括绝缘电阻、介质损耗角正切等，确保变压器绝缘性能符合要求。

3. 电性能检测：检测变压器电性能，包括空载损耗、负载损耗、短路阻抗等，确保变压器性能满足设计要求。

变压器维修施工方案及流程变压器维修施工，那可真是个技术活，但也别怕，咱一步步来。

一、维修前的准备。

这就好比打仗之前要先准备好武器一样。

维修变压器之前，咱们得先把工具啥的都准备齐全。

像各种扳手、螺丝刀、万用表这些基本工具那是肯定不能少的。

而且呀，还得准备好一些安全防护用品，像绝缘手套、绝缘鞋，这可都是保护咱们自己的宝贝，要是没有它们，就像上战场没穿盔甲，太危险啦。

再就是要对变压器的情况有个大概的了解。

你得知道这变压器是啥型号的，之前出过啥毛病没有，就像了解一个生病的人之前的病史一样重要。

这时候呢，找以前的维修记录或者找在现场工作时间长的老师傅打听打听就很有用啦。

二、施工流程。

1. 停电和验电。

这可是超级重要的一步哦。

一定要确保变压器是停电状态，可不能稀里糊涂就上去修，那不是找刺激嘛。

然后用验电笔好好验验电，确定没有电了才安全。

这就像是进门前先敲敲门，确认里面没人再进去一样。

2. 拆除变压器的连接部件。

把变压器和其他设备连接的那些电线、电缆啥的都小心地拆下来。

拆的时候可不能使蛮力，要按照规定的顺序来，不然把线弄断了或者把连接的地方弄坏了，那后面就麻烦大了。

就像拆一个复杂的小玩具，得小心翼翼的。

3. 打开变压器的外壳。

这时候就像打开一个神秘的宝盒一样。

打开外壳之后，要仔细观察里面的情况。

看看有没有明显的损坏啊，像线圈有没有烧焦的地方，绝缘有没有破损之类的。

这就好比医生给病人做检查，要看得仔仔细细的。

4. 对故障部件的维修或者更换。

要是发现有坏的部件，那可就得动手修或者换啦。

比如说线圈烧了，那得重新绕线圈，这可是个很考验技术的活儿呢。

如果是一些小的零件坏了，就把新的零件换上。

这就像给生病的人治病，对症下药。

5. 内部清理和检查。

修完或者换完部件之后，要把变压器内部好好清理一下。

那些灰尘啊、杂物啊都不能留，就像打扫自己的房间一样，要干干净净的。

然后再仔细检查一遍，确保没有遗漏的问题。

6. 重新组装变压器。

变压器装配工艺流程
变压器装配的工艺流程一般包括以下几个步骤：
1. 准备工作：确认变压器装配所需要的零部件、工具和设备是否齐全，并进行必要的检查和维护。

2. 组装前准备：清洁和检查变压器的零部件，确保零件的完整性和质量。

3. 组装铁芯：将铁芯安装在变压器的铁芯夹具上，并通过压力或磁力将铁芯片固定在一起。

4. 引线装配：将电线或导线连接到变压器的引线头上，并使用绝缘胶带或绝缘管进行绝缘保护。

5. 组装线圈：将预先绕好的线圈逐层安装到变压器的铁芯上，并使用绝缘垫片和绝缘胶带进行绝缘保护。

6. 安装绝缘材料：在变压器的芯片、引线和线圈之间安装绝缘材料，以确保电气绝缘性能。

7. 安装其他部件：根据设计要求，安装其他必要的部件，如绝缘板、端子板、连接器等。

8. 防护处理：对变压器进行防护处理，如涂装、镀层等，以提高其耐腐蚀性和外观质量。

9. 检验和测试：对已组装好的变压器进行外观检查、电气性能测试等，确保其质量和性能。

10. 包装和存储：进行最后的包装和标识工作，并按照要求进行存储和保管。

以上是一般变压器装配的工艺流程，具体的流程和步骤可能会根据不同的变压器型号和生产要求有所不同。

变压器的总装配工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

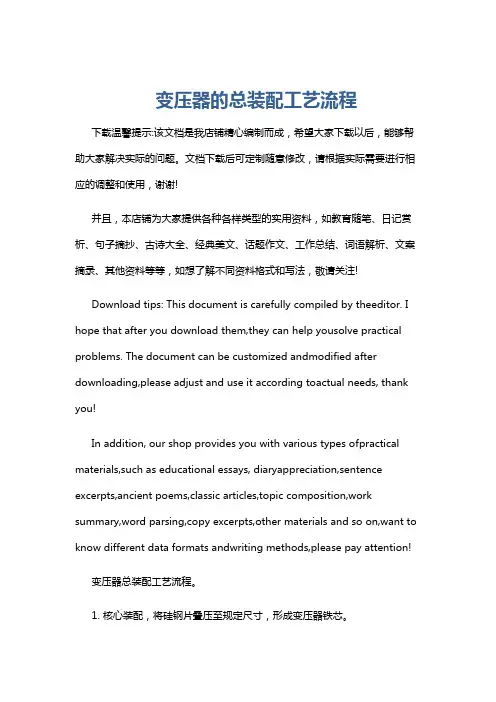

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器总装配工艺流程。

1. 核心装配，将硅钢片叠压至规定尺寸，形成变压器铁芯。

:
编号线变压器台安装标准化作业指导书千伏**10日编写：月年
日月审核：年
日月批准：年
工作负责人：作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。

作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其
格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
、风险分析及防范措施6．
7、开工
8、作业内容
、竣工9
束，线路没有遗留问题，可以恢复送电。

10、验收记录
11、验收总结
12、作业指导书执行情况评估。

303总变3号主变压器更换施工方案一、施工前的准备工作：1.确认主变压器更换的具体位置和施工方案，制定详细的施工计划，并与相关单位协调好施工时间和交通管制等事宜。

2.对原主变压器进行全面检查，确定更换原因及要更换的主变压器型号和参数，做好备用主变压器的准备工作。

3.准备好所需的施工工具和设备，确保施工过程中的安全和顺利进行。

4.在施工现场搭建起安全围栏和指示牌，确保施工区域的安全。

二、主变压器更换的具体施工步骤：1.确保停电并对原主变压器进行全面检查，确认原主变压器已经安全切断电源。

2.开始拆卸原主变压器，拆除原主变压器周围的各类管道和线路，并做好记录。

3.清理施工区域，确保安全施工，清除施工现场的杂物和危险物品。

4.安装新主变压器，根据施工方案和技术要求逐步进行主变压器的安装工作。

5.连接新主变压器，接通线路，进行电气调试和检验，确保主变压器正常运行。

6.完成主变压器更换后的安全检查和试运行，确保主变压器的正常运行和安全性。

7.清理施工现场，恢复现场秩序，确保施工现场的整洁和安全。

8.对新主变压器进行全面检查和测试，确保其正常运行。

三、施工后的总结和验收：1.与相关单位一起对主变压器更换的施工过程进行总结，并及时处理施工中出现的问题。

2.对新主变压器进行定期检查和维护，确保其长期稳定运行。

3.进行主变压器更换的验收和评估，确保施工质量符合规定标准。

4.做好相关记录和档案的整理和归档工作，以备以后查阅和参考。

通过以上的施工方案，我们将确保主变压器更换的安全、顺利进行，并使新主变压器在运行过程中更加稳定可靠。

同时，我们将积极配合相关单位进行验收和评估工作，确保主变压器更换的质量符合标准。

希望我方的施工方案能够得到您的认可和支持，谢谢！。
