纸面石膏板规格尺寸允许偏差

木龙骨纸面石膏板的施工方法简单说明制作过程是：先用木龙骨做框架结构，吊顶木龙骨应涂防火涂料，挂筋做在主龙骨上。

阶梯式吊顶用细木工板和木条组成。

木龙骨做好后上纸面石膏板，纸面石膏板与龙骨连接必须采用自攻螺丝，螺丝头部必须进入板面2mm左右，严禁采用枪钉，因为纸面石膏板强度低，枪钉接触面小，容易引起纸与石膏板分层，且对油漆施工造成很大麻烦。

石膏板拼接时应留有5mm左右缝隙，防止受潮膨胀引起顶面起拱。

纸面石膏板基层处理时应用防锈漆将螺丝点涂，否则锈迹会渗到表面。

然后对拼缝处用弹性腻子批平，用白胶贴上绷带，随后满批，一般批刮二到三遍，干后打磨平整，最后涂涂料。

对于安装筒灯的吊顶由于纸面石膏板强度低，所以，石膏板与龙骨间应加一层夹板，这样在安装、维修筒灯时即可以防止纸面石膏板损坏，又可加增加筒灯的安装牢度。

下面给你两个方案,你自己组合一下就行了,一个是木龙骨夹板墙身施工,一个是轻钢龙骨石膏板吊顶工程。

A、轻钢龙骨石膏板吊顶工程一、施工准备吊顶采用轻钢龙骨38×1.2,大厅采用50×1.2，T型铝合金龙骨32×22×1.1、22×22×1.1，石膏硅钙板600×600，Φ8吊杆，Φ8膨胀螺栓，角码40×40×4二、作业条件1、按照施工图纸在现场放出主控制线。

2、顶棚已按龙骨位置弹好线三、施工工艺施工顺序：弹吊点位置线弹吊顶高度线打眼安装吊杆安装主龙骨安装T 型主龙骨及小骨机电设备安装、验收安装石膏板1、根据房间50水平线，用尺竖向量至吊顶设计标高，办公室2.6m(50线上返2.1m,水平允许偏差±3㎜),走廊2.3m(50线上返1.8m)沿墙四周弹顶棚标高水平线,并在墙上画好龙骨分档线,吊杆距墙150mm，主龙骨两端距墙距不大于150mm,且每根龙骨的间距为1m,在楼板下面弹好1m×1m方格线。

开敞大办公厅吊顶起拱20mm，小办公室起拱5mm.走廊、起拱2mm，房间的短向跨度起拱。

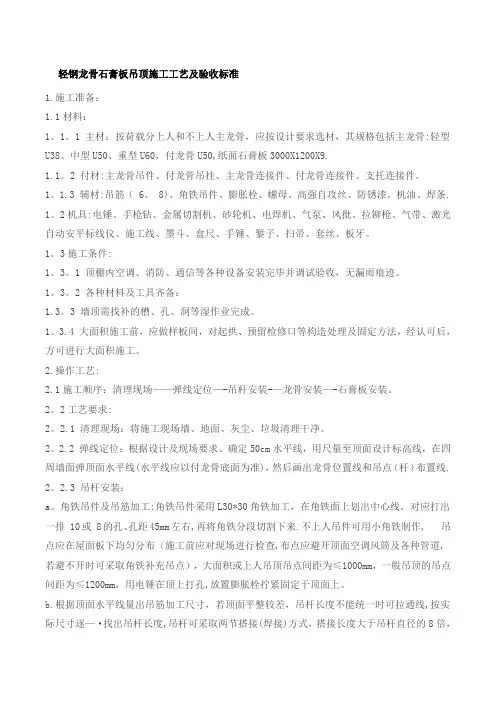

轻钢龙骨石膏板吊顶施工工艺及验收标准1.施工准备：1.1材料：1。

1。

1 主材：按荷载分上人和不上人主龙骨，应按设计要求选材，其规格包括主龙骨:轻型U38、中型U50、重型U60，付龙骨U50,纸面石膏板3000X1200X9.1.1。

2 付材:主龙骨吊件、付龙骨吊挂、主龙骨连接件、付龙骨连接件、支托连接件。

1。

1.3 辅材:吊筋（ 6、 8)、角铁吊件、膨胀栓、螺母、高强自攻丝、防锈漆，机油、焊条. 1。

2机具:电锤、手枪钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆枪、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。

1。

3施工条件:1。

3。

1 顶棚内空调、消防、通信等各种设备安装完毕并调试验收，无漏雨痕迹。

1。

3。

2 各种材料及工具齐备：1.3。

3 墙顶需找补的槽、孔、洞等湿作业完成。

1。

3.4 大面积施工前，应做样板间，对起拱、预留检修口等构造处理及固定方法，经认可后，方可进行大面积施工。

2.操作工艺:2.1施工顺序：清理现场——弹线定位—-吊杆安装-—龙骨安装—-石膏板安装。

2。

2工艺要求:2。

2.1 清理现场：将施工现场墙、地面、灰尘、垃圾清理干净。

2。

2.2 弹线定位：根据设计及现场要求、确定50cm水平线，用尺量至顶面设计标高线，在四周墙面弹顶面水平线(水平线应以付龙骨底面为准)，然后画出龙骨位置线和吊点（杆）布置线. 2。

2.3 吊杆安装：a。

角铁吊件及吊筋加工:角铁吊件采用L30*30角铁加工，在角铁面上划出中心线，对应打出一排 10或 8的孔、孔距45mm左右,再将角铁分段切割下来.不上人吊件可用小角铁制作, 吊点应在屋面板下均匀分布（施工前应对现场进行检查,布点应避开顶面空调风筒及各种管道,若避不开时可采取角铁补充吊点），大面积或上人吊顶吊点间距为≤1000mm，一般吊顶的吊点间距为≤1200mm，用电锤在顶上打孔,放置膨胀栓拧紧固定于顶面上。

U型轻钢龙骨纸面石膏板吊顶做法一、构造做法及材料1、构造做法吊顶龙骨有两种构造，中、小龙骨紧贴大龙骨，底面吊挂（即不在同一水平面）称双层构造；大、中龙骨底面在同一水平上，或不设大龙骨直接挂中龙骨称单层构造。

后者仅用于轻型吊顶。

2、材料（1）纸面石膏板。

纸面石膏板是以建筑石膏（CaSO4.1/2H2O）为主要原料，掺入适量的特殊功能的纤维和外加剂构成的芯材，并与特殊的护面纸牢固的结合在一起的建筑板材。

纸面石膏板的特性、品种、规格见“轻钢龙骨纸面石膏斑隔墙”。

必须强调指出的是吊顶用纸面石膏板的厚度为9㎜。

（2）嵌缝腻子与接缝带。

轻钢龙骨纸面石膏板吊顶所用的嵌缝腻子与接缝带同“轻钢龙骨纸面石膏板隔墙”。

（3）轻钢龙骨。

吊顶轻钢龙骨按承载能力分上人龙骨与不上人龙骨。

按用途分有大龙骨、中龙骨、小龙骨。

按系列分类有UC38、UC50、UC60三个系列，此三个系列依次为轻型、中型和重型龙骨。

轻型系列不能承受上人荷载。

中型系列能承受偶然上人荷载，可在其上铺设简易检验马道。

重型系列能承受上人检修80KG集中荷载可在其上铺设永久性检验马道，有特殊要求的马道，如上人次数频繁，或有超重荷载，则需将马道自行吊挂在顶板上，与吊顶系统分开。

二、安装工艺1、作业条件轻钢龙骨纸面石膏板吊顶安装的作业条件同“木质吊顶”。

2、材料准备按设计要求，选用合适的U形龙骨系列，并根据实际平面尺寸备齐龙骨主件及其配件。

罩面板的品种、规格应满足设计要求。

3、机具准备轻钢龙骨纸面石膏板安装施工所用机具同“轻钢龙骨纸面石膏板隔墙”。

4、操作程序弹标高线→固定吊杆→安装的大龙骨→按标高线调整的大龙骨→大龙骨底部弹线（拉线）→固定中、小龙骨→安装纸面石膏板→纸面石膏板饰面→清洁。

5、施工要点（1）根据设计之吊顶高度在墙上放线，其水平允许偏差±5㎜。

（2）吊杆安装1）吊杆的选择。

一般地讲，轻钢龙骨吊顶选用吊杆可依据标准图，轻钢吊顶选用直径6，中型、重型选用直径8。

附件一：
材料质量验收标准
五、铝扣板
材料管理要求：
材料市场调研及送样的时间要求为：材料市场调研必须在现场勘查的同时完成，材料小样必须于材料进场前两日回寄至装饰管理中心材料部。

未按时间要求回寄材料小样、回寄材料小样不全、回寄材料小样有不合格的情况，出现以上三种情况之一施工单位按照合同将承担违约责任，都将被处以1000元的罚款。

如发现施工单位未经我司批准擅自降低的施工材料用材标准的，我司有权要求施工单位重新制作，工期不得顺延，同时施工单位支付我司此材料价值（以我司材料标准价格计算）1－2倍的违约责任金。

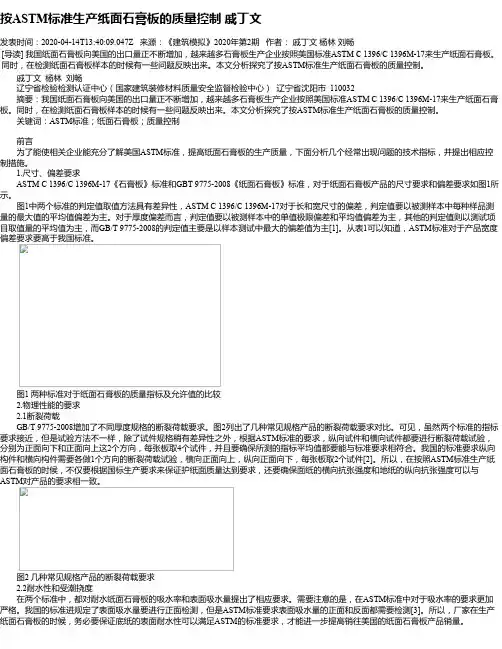

按ASTM标准生产纸面石膏板的质量控制戚丁文发表时间：2020-04-14T13:40:09.047Z 来源：《建筑模拟》2020年第2期作者：戚丁文杨林刘畅[导读] 我国纸面石膏板向美国的出口量正不断增加，越来越多石膏板生产企业按照美国标准ASTM C 1396/C 1396M-17来生产纸面石膏板。

同时，在检测纸面石膏板样本的时候有一些问题反映出来。

本文分析探究了按ASTM标准生产纸面石膏板的质量控制。

戚丁文杨林刘畅辽宁省检验检测认证中心（国家建筑装修材料质量安全监督检验中心）辽宁省沈阳市 110032摘要：我国纸面石膏板向美国的出口量正不断增加，越来越多石膏板生产企业按照美国标准ASTM C 1396/C 1396M-17来生产纸面石膏板。

同时，在检测纸面石膏板样本的时候有一些问题反映出来。

本文分析探究了按ASTM标准生产纸面石膏板的质量控制。

关键词：ASTM标准；纸面石膏板；质量控制前言为了能使相关企业能充分了解美国ASTM标准，提高纸面石膏板的生产质量，下面分析几个经常出现问题的技术指标，并提出相应控制措施。

1.尺寸、偏差要求ASTM C 1396/C 1396M-17《石膏板》标准和GBT 9775-2008《纸面石膏板》标准，对于纸面石膏板产品的尺寸要求和偏差要求如图1所示。

图1中两个标准的判定值取值方法具有差异性，ASTM C 1396/C 1396M-17对于长和宽尺寸的偏差，判定值要以被测样本中每种样品测量的最大值的平均值偏差为主。

对于厚度偏差而言，判定值要以被测样本中的单值极限偏差和平均值偏差为主，其他的判定值则以测试项目取值量的平均值为主，而GB/T 9775-2008的判定值主要是以样本测试中最大的偏差值为主[1]。

从表1可以知道，ASTM标准对于产品宽度偏差要求要高于我国标准。

图1 两种标准对于纸面石膏板的质量指标及允许值的比较2.物理性能的要求2.1断裂荷载GB/T 9775-2008增加了不同厚度规格的断裂荷载要求。

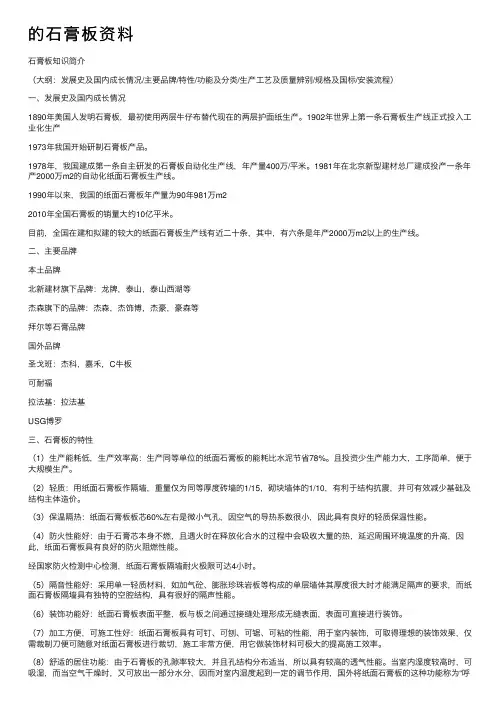

的⽯膏板资料⽯膏板知识简介（⼤纲：发展史及国内成长情况/主要品牌/特性/功能及分类/⽣产⼯艺及质量辨别/规格及国标/安装流程）⼀、发展史及国内成长情况1890年美国⼈发明⽯膏板，最初使⽤两层⽜仔布替代现在的两层护⾯纸⽣产。

1902年世界上第⼀条⽯膏板⽣产线正式投⼊⼯业化⽣产1973年我国开始研制⽯膏板产品。

1978年，我国建成第⼀条⾃主研发的⽯膏板⾃动化⽣产线，年产量400万/平⽶。

1981年在北京新型建材总⼚建成投产⼀条年产2000万m2的⾃动化纸⾯⽯膏板⽣产线。

1990年以来，我国的纸⾯⽯膏板年产量为90年981万m22010年全国⽯膏板的销量⼤约10亿平⽶。

⽬前，全国在建和拟建的较⼤的纸⾯⽯膏板⽣产线有近⼆⼗条，其中，有六条是年产2000万m2以上的⽣产线。

⼆、主要品牌本⼟品牌北新建材旗下品牌：龙牌，泰⼭，泰⼭西湖等杰森旗下的品牌：杰森，杰饰博，杰豪，豪森等拜尔等⽯膏品牌国外品牌圣⼽班：杰科，嘉⽲，C⽜板可耐福拉法基：拉法基USG博罗三、⽯膏板的特性（1）⽣产能耗低，⽣产效率⾼：⽣产同等单位的纸⾯⽯膏板的能耗⽐⽔泥节省78%。

且投资少⽣产能⼒⼤，⼯序简单，便于⼤规模⽣产。

（2）轻质：⽤纸⾯⽯膏板作隔墙，重量仅为同等厚度砖墙的1/15，砌块墙体的1/10，有利于结构抗震，并可有效减少基础及结构主体造价。

（3）保温隔热：纸⾯⽯膏板板芯60%左右是微⼩⽓孔，因空⽓的导热系数很⼩，因此具有良好的轻质保温性能。

（4）防⽕性能好：由于⽯膏芯本⾝不燃，且遇⽕时在释放化合⽔的过程中会吸收⼤量的热，延迟周围环境温度的升⾼，因此，纸⾯⽯膏板具有良好的防⽕阻燃性能。

经国家防⽕检测中⼼检测，纸⾯⽯膏板隔墙耐⽕极限可达4⼩时。

（5）隔⾳性能好：采⽤单⼀轻质材料，如加⽓砼、膨胀珍珠岩板等构成的单层墙体其厚度很⼤时才能满⾜隔声的要求，⽽纸⾯⽯膏板隔墙具有独特的空腔结构，具有很好的隔声性能。

（6）装饰功能好：纸⾯⽯膏板表⾯平整，板与板之间通过接缝处理形成⽆缝表⾯，表⾯可直接进⾏装饰。

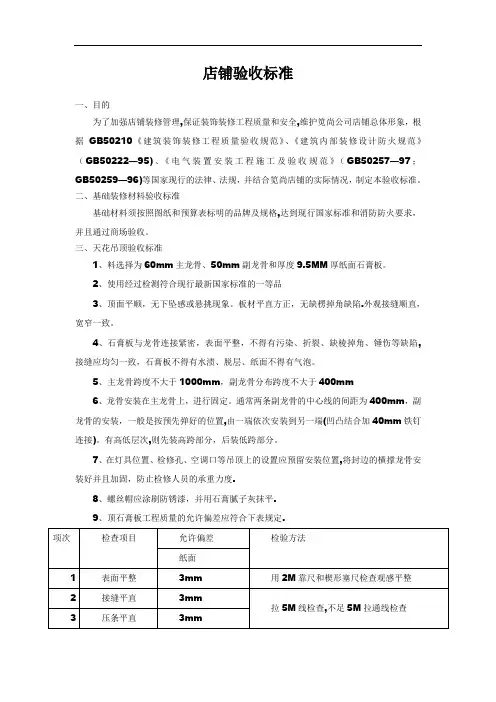

店铺验收标准一、目的为了加强店铺装修管理,保证装饰装修工程质量和安全,维护笕尚公司店铺总体形象，根据GB50210《建筑装饰装修工程质量验收规范》、《建筑内部装修设计防火规范》（GB50222—95)、《电气装置安装工程施工及验收规范》（GB50257—97；GB50259—96)等国家现行的法律、法规，并结合笕尚店铺的实际情况，制定本验收标准。

二、基础装修材料验收标准基础材料须按照图纸和预算表标明的品牌及规格,达到现行国家标准和消防防火要求，并且通过商场验收。

三、天花吊顶验收标准1、料选择为60mm主龙骨、50mm副龙骨和厚度9.5MM厚纸面石膏板。

2、使用经过检测符合现行最新国家标准的一等品3、顶面平顺，无下坠感或悬挑现象。

板材平直方正，无缺楞掉角缺陷.外观接缝顺直，宽窄一致。

4、石膏板与龙骨连接紧密，表面平整，不得有污染、折裂、缺棱掉角、锤伤等缺陷,接缝应均匀一致，石膏板不得有水渍、脱层、纸面不得有气泡。

5、主龙骨跨度不大于1000mm，副龙骨分布跨度不大于400mm6、龙骨安装在主龙骨上，进行固定。

通常两条副龙骨的中心线的间距为400mm，副龙骨的安装，一般是按预先弹好的位置,由一端依次安装到另一端(凹凸结合加40mm铁钉连接)。

有高低层次,则先装高跨部分，后装低跨部分。

7、在灯具位置、检修孔、空调口等吊顶上的设置应预留安装位置,将封边的横撑龙骨安装好并且加固，防止检修人员的承重力度.8、螺丝帽应涂刷防锈漆，并用石膏腻子灰抹平.9、顶石膏板工程质量的允许偏差应符合下表规定.四、轻钢龙骨隔墙验收标准1、料选择为75mm主龙骨、38#穿心龙骨和厚度12MM厚纸面石膏板。

2、使用经过检测符合现行最新国家标准的一等品3、隔墙边框龙骨与基体结构连接牢固，并应平整、垂直、位置正确。

4、隔墙主龙骨横跨间距不得大于400mm，穿心龙骨不得大于1100mm。

5、门洞等部位两侧要装加强龙骨(天地骨与竖骨对扣）,安装牢固位置准确。

GB50210-2018《建筑装饰装修工程质量验收标准》
保温层薄抹灰的允许偏差和检验方法
钢门窗安装的留缝限值、允许偏差和检验方法
铝合金门窗安装的允许偏差和检验方法
塑料门窗安装的允许偏差和检验方法
推拉自动门的感应时间限值和检验方法
木板安装的允许偏差和检验方法
墙面水性涂料涂饰工程的允许偏差和检验方法
墙面溶剂型涂料涂饰工程的允许偏差和检验方法
墙面美术涂饰工程的允许偏差和检验方法
裱糊工程的允许偏差和检验方法
软包工程安装的允许偏差和检验方法
窗帘盒和窗台板安装的允许偏差和检验方法
门窗套安装的允许偏差和检验方法
护栏和扶手安装的允许偏差和检验方法。

1、施工准备（一）（1）技术准备编制轻钢骨架罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。

（2）材料要求1）轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。

2）零配件：有吊杆、内膨胀螺栓、铆钉。

3）按设计要求选用罩面板，其材料品种、规格、质量应符合设计要求。

（3）作业条件1）吊顶工程在施工前应熟悉施工图纸及设计说明。

2）吊顶工程在施工前应熟悉现场。

A、施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接验收。

B、对吊顶内的管道、设备的安装及水管试压进行验收。

C、检查材料进场验收记录和复验报告、技术交底记录。

3）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。

A、进场验收记录和复验报告、技术交底记录。

B、材料的产品合格证书、性能检测报告。

4）安装面板前应完成吊顶内管道和设备的调试及验收。

2、关键质量要点（1）材料的关键要求1）按设计要求选用龙骨及配件和罩面板，材料品种、规格、质量应符合设计要求。

2）吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。

（2）技术关键要求弹线必须准确，经复验后方可进行下道工序。

安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围内。

（3）质量关键要求1）吊顶龙骨必须牢固、平整：利用吊杆或吊筋螺栓调整拱度。

安装龙骨时应严格按放线的水平线和规方线组装周边骨架。

受力节点应装订严密、牢固、保证龙骨的整体钢度。

龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。

吊顶龙骨严禁有硬弯，如有必须调直再进行固定。

2）吊顶面层必须平整：施工前应弹线，中间按平线起拱。

长龙骨的接长应采用对接，经检查合格后再安装饰面板。

吊件必须安装牢固，严禁松动变形。

龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。

饰面板的品种、规格符合设计要求，外观质量必须符合材料技术的规格。

3）大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。

3、施工工艺1、工艺流程顶棚标高弹水平线→划龙骨分档线→安装水电管线（专业公司）→固定吊挂杆件→安装主龙骨→安装次龙骨→安装罩面板2、操作工艺（1）弹线根据楼层标高基准线沿墙四周弹顶棚标高水平线，并沿水平线，在墙上划好龙骨分档位置线，并把龙骨位置线引到顶层楼板基层上。

轻钢龙骨纸面石膏板吊顶工程及验收规定吊顶施工中采取整体施工、局部避让的办法，层层施工，待其它工种结束一部分，补其一部分，做到灵活穿插。

施工工艺：施工准备→放线→吊筋→龙骨安装→面板安装。

施工方法与技术措施：根据施工图先在墙、柱上弹出顶棚标高水平墨线，在顶棚上划出吊杆位置，弹线时既要保证螺钉的间距保持在800-1200mm之间，又要使其不要与灯具发生冲突。

安装主龙骨，划出次龙骨位置，将次龙骨用卡连于主龙骨；主龙骨与主挂件，次龙骨与主龙骨应紧贴密实且间距不大于1mm。

安装横撑龙骨，水平调正固定后，进行中间质量验收检查，待设备及电气配管的安装，全部该做的隐蔽工程完成后进行二次校平，并由甲方验收后方可封板。

轻钢龙骨顶棚骨架施工，先高后低，主龙骨间距和吊杆间距一般控制在800-1200mm 之间，特殊情况不得大于1200mm，吊顶副龙骨间距为300mm，横撑龙骨的间距为600mm，吊杆直径为8mm，吊杆应垂直吊挂，旋紧双面丝扣，外露铁丝必须刷二度防锈漆，墙边的吊杆距主龙骨端部的距离不超过300mm，排列最后距离超过300mm应增加一根。

吊杆与结构连接应牢固，凡在灯具、风口等处用附加龙骨加固，龙骨吊杆不得与水管、灯具、通风等设备吊杆共用。

石膏板封顶，石膏板与龙骨用4×25mm镀锌自攻螺丝固定，纸面石膏板的长边沿向主龙骨铺设，即先将板材就位，用电钻将板与龙骨钻通，再上自攻螺丝拧紧，自攻螺丝中距应在150-170mm之间；螺钉嵌入板内深度应在0。

5-0。

7mm之间，螺钉应与板面垂直且略埋入板面，并不使纸面破损，钉眼应作除锈处理并用石膏板腻子抹铺为原则。

如顶棚需要开孔，先在开孔的部分划出开孔的位置，将龙骨加固好，再用钢锯切断龙骨和石膏板，保持稳固牢靠。

纸面石膏板一般用螺钉固定在龙骨上，施工纸面石膏板应注意以下事项：纸面石膏板在无应力状态下进行固定，防止出现弯棱、凸鼓现象。

纸面石膏板和长边(即包封边)应沿纵向次龙骨铺设。

石膏板安装施工技术、工艺1、石膏板的安装（包括各种石膏平板、穿孔石膏板以及半穿吸声石膏板等），应符合下列规定：（1）钉固法安装，螺钉与板边距离应不小15mm，螺钉间距以150～170mm 为宜，均匀布置，并与板面垂直。

钉头嵌入石膏板深度以0.5～1mm为宜，钉帽应涂刷防锈涂料，并用石膏腻子抹平；（2）粘结法安装，胶粘齐应涂抹均匀，不得漏涂，粘实粘牢。

2、纸面石膏板的安装，应符合下列规定：（1）板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象；（2）纸面石膏板的长边（即包封边）（3）自攻螺钉与纸面石膏板边距离：面纸包封的板边以10～15mm为宜，切割的板边以15～20mm为宜；（4）固定石膏板的次龙骨间距一般不应大于600mm，在南方潮湿地区，间距应适当减小，以300mm为宜；（5）钉距以150～170mm为宜，螺钉与板面垂直。

弯曲、变形的螺钉应剔除，并在相隔50mm部分的另安螺钉。

（6）安装双层石膏板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝；（7）石膏板的接缝，应按设计要求进行板缝处理；（8）纸面石膏与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；（10）拌制石膏腻子必须用清洁水和清洁容器。

（三）、矿棉板吊顶的安装施工技术、工艺金属吊顶的主要技术指标目前在大多数工程中，并不采用把矿棉板紧固于吊顶龙骨上的安装方法，较为普遍的做法是采用搁置式和嵌入式两种安装方式。

1.1搁置式安装：搁置式安装即为明式安装，或称明装式。

矿棉方形板四边带翼，将其搁置与T型轻钢或铝合金（视板块材质及吊顶龙骨承载能力而定）吊顶龙骨下部的翼板上即可，搁置后的吊顶面呈格子明装龙骨离缝效果。

1.2嵌入式安装：采用与板材相配套的带夹簧的特制金属龙骨（三角龙骨、夹嵌龙骨），可以使矿棉板吊顶方板很方便地嵌入。

矿棉板方板的卷边向上，呈缺口式的盒子形，多数方形吊顶板在加工后是其边部扎出凸起的卡口，可以较精确和稳固地嵌装于夹簧龙骨中。
