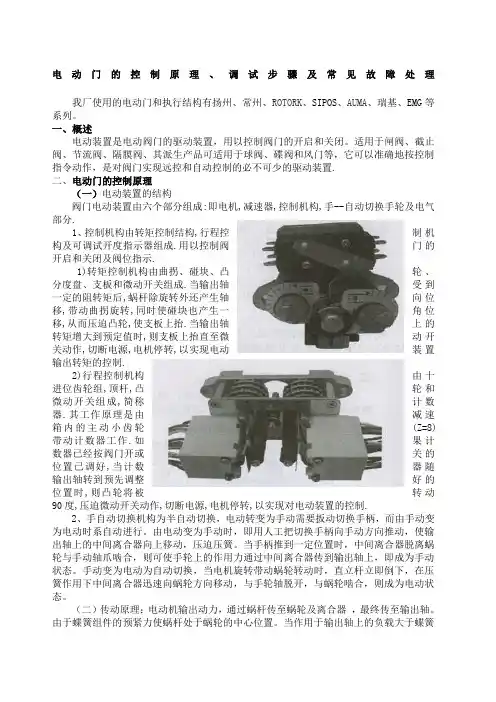

电动门的控制原理、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG等系列。

一、概述电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置.二、电动门的控制原理（一）电动装置的结构阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.1)转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.2)行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮(Z=8)带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.2、手自动切换机构为半自动切换，电动转变为手动需要扳动切换手柄，而由手动变为电动时系自动进行。

由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。

当手柄推到一定位置时，中间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。

手动变为电动为自动切换，当电机旋转带动蜗轮转动时，直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手轮轴脱开，与蜗轮啮合，则成为电动状态。

自动门控制系统本文旨在介绍自动门的背景和重要性。

自动门是一种可以自动打开和关闭的门，通过使用传感器、电机和控制器等设备实现。

它具有以下优点：方便：不需要手动推拉门，提供了更便捷的出入通道。

卫生：避免了手触摸门把手，减少了传染病的传播风险。

安全：自动门能够检测障碍物，避免夹人或夹物事件的发生。

节能：自动门的开关时间可以根据需要进行调整，减少了能源的浪费。

自动门广泛应用于商业建筑、公共场合、医院、酒店等场所，改善了人们的生活质量和工作效率。

随着科技的发展，自动门控制系统的功能也日益强大，可以实现更多智能化的操作模式，满足不同场景的需求。

在下一章节中，将进一步探讨自动门控制系统的原理和组成部分，以及其在不同领域中的应用情况。

自动门控制系统由以下几个主要组成部分构成：传感器：传感器是自动门控制系统的重要组成部分，用于检测门口的情况以确定是否需要开启或关闭门。

常见的传感器包括红外线传感器、微波雷达传感器和压力传感器等。

控制器：控制器是连接传感器和电动机的关键设备，用于根据传感器的信号来控制门的开关。

控制器可以根据需要调整门的开关速度和灵敏度。

电动机：电动机是自动门控制系统的动力来源，它驱动门的运动。

电动机通常采用直流电机或交流伺服电机，具有较高的扭矩和稳定性。

电源系统：自动门控制系统需要一个稳定的电源系统来供电。

电源系统可以包括电池或直接连接到市电的电源适配器等。

安全装置：自动门控制系统还应该配备一些安全装置，以确保使用者的安全。

这些安全装置可以包括反向传感器、紧急停止按钮和安全光幕等。

总的来说，自动门控制系统由传感器、控制器、电动机、电源系统和安全装置等多个组成部分组成，通过协调控制来实现门的自动开启和关闭，提供便利和安全性。

自动门控制系统通过一系列的步骤来实现自动门的开关功能。

其主要工作原理包括以下几个方面：传感器检测人员或物体：自动门控制系统配备了各种传感器，如红外线传感器、微波传感器等，用于检测门口是否有人员或物体进入。

电动门控制器的安装调试手册一、前言电动门控制器是一种广泛应用于自动门系统中的设备，它能够实现对电动门的控制、监控和保护等功能。

本手册将详细介绍电动门控制器的安装和调试步骤，帮助用户正确使用电动门控制器，并确保其正常运行。

二、安装准备1. 确保所需要的电动门控制器和配件齐全，并检查其是否完好无损。

2. 确定安装位置，并确保该位置适合安装电动门控制器。

3. 关闭电源，并确保操作安全。

三、安装步骤1. 安装控制器面板：将控制器面板固定在预定位置上，并使用螺丝固定好。

2. 连接电源线：将电源线连接到控制器，并进行必要的接地处理，确保电气安全。

3. 连接电动门设备：根据电动门设备的接线图，将电动门设备连接到控制器上，并确保连接牢固可靠。

4. 连接其他外部设备（如传感器、遥控器等）：根据需要，将其他外部设备连接到控制器上，并进行相应的设置。

5. 检查连接：检查所有连接是否正确，确保无误后进行下一步操作。

四、调试步骤1. 接通电源：将电源线接通，并确保电流稳定。

2. 启动控制器：按下控制器上的启动按钮，并观察控制器面板上的指示灯是否正常亮起。

3. 调整参数设置：根据实际要求，对控制器进行相应的参数设置，包括开门速度、关门力度等。

4. 检查门的运行状态：通过遥控器或其他操作方式，测试门的开关、停止等功能，观察门的运行状态是否正常。

5. 依次测试其他功能：对控制器的其他功能（如反向、门磁感应等）进行测试，确保各功能正常可用。

6. 调试完成：经过以上步骤的检查和测试后，确认控制器的各项功能正常可用，调试工作完成。

五、注意事项1. 本手册中的安装调试步骤仅供参考，请根据实际情况进行调整。

2. 安装和调试过程中需谨慎操作，注意安全。

3. 如遇到问题，请及时咨询专业人士或厂家技术支持。

4. 严禁私自拆解或改动控制器内部零部件，以免损坏设备或导致安全事故。

六、结语通过本安装调试手册，您可以了解电动门控制器的安装和调试方法，帮助您正确使用电动门控制器，确保其正常运行。

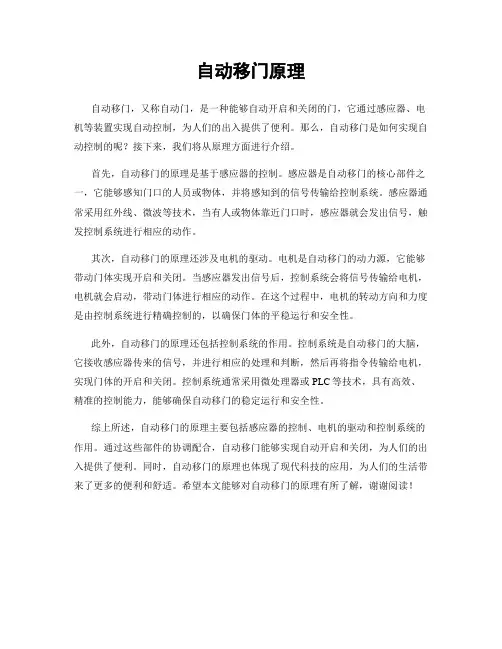

自动移门原理
自动移门，又称自动门，是一种能够自动开启和关闭的门，它通过感应器、电机等装置实现自动控制，为人们的出入提供了便利。

那么，自动移门是如何实现自动控制的呢？接下来，我们将从原理方面进行介绍。

首先，自动移门的原理是基于感应器的控制。

感应器是自动移门的核心部件之一，它能够感知门口的人员或物体，并将感知到的信号传输给控制系统。

感应器通常采用红外线、微波等技术，当有人或物体靠近门口时，感应器就会发出信号，触发控制系统进行相应的动作。

其次，自动移门的原理还涉及电机的驱动。

电机是自动移门的动力源，它能够带动门体实现开启和关闭。

当感应器发出信号后，控制系统会将信号传输给电机，电机就会启动，带动门体进行相应的动作。

在这个过程中，电机的转动方向和力度是由控制系统进行精确控制的，以确保门体的平稳运行和安全性。

此外，自动移门的原理还包括控制系统的作用。

控制系统是自动移门的大脑，它接收感应器传来的信号，并进行相应的处理和判断，然后再将指令传输给电机，实现门体的开启和关闭。

控制系统通常采用微处理器或PLC等技术，具有高效、精准的控制能力，能够确保自动移门的稳定运行和安全性。

综上所述，自动移门的原理主要包括感应器的控制、电机的驱动和控制系统的作用。

通过这些部件的协调配合，自动移门能够实现自动开启和关闭，为人们的出入提供了便利。

同时，自动移门的原理也体现了现代科技的应用，为人们的生活带来了更多的便利和舒适。

希望本文能够对自动移门的原理有所了解，谢谢阅读！。

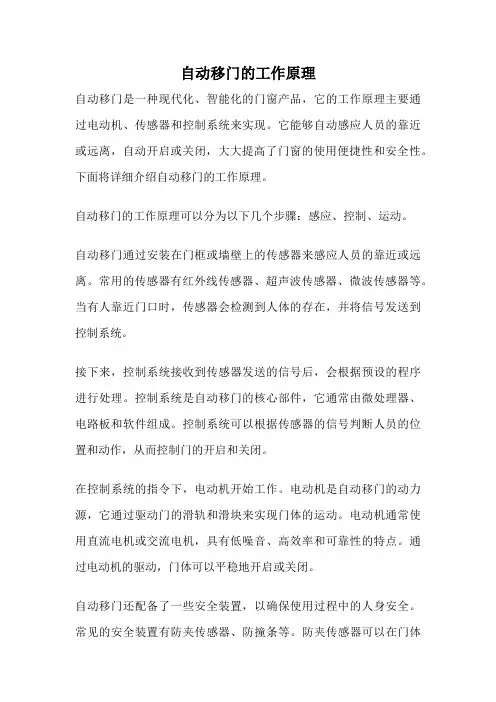

自动移门的工作原理自动移门是一种现代化、智能化的门窗产品，它的工作原理主要通过电动机、传感器和控制系统来实现。

它能够自动感应人员的靠近或远离，自动开启或关闭，大大提高了门窗的使用便捷性和安全性。

下面将详细介绍自动移门的工作原理。

自动移门的工作原理可以分为以下几个步骤：感应、控制、运动。

自动移门通过安装在门框或墙壁上的传感器来感应人员的靠近或远离。

常用的传感器有红外线传感器、超声波传感器、微波传感器等。

当有人靠近门口时，传感器会检测到人体的存在，并将信号发送到控制系统。

接下来，控制系统接收到传感器发送的信号后，会根据预设的程序进行处理。

控制系统是自动移门的核心部件，它通常由微处理器、电路板和软件组成。

控制系统可以根据传感器的信号判断人员的位置和动作，从而控制门的开启和关闭。

在控制系统的指令下，电动机开始工作。

电动机是自动移门的动力源，它通过驱动门的滑轨和滑块来实现门体的运动。

电动机通常使用直流电机或交流电机，具有低噪音、高效率和可靠性的特点。

通过电动机的驱动，门体可以平稳地开启或关闭。

自动移门还配备了一些安全装置，以确保使用过程中的人身安全。

常见的安全装置有防夹传感器、防撞条等。

防夹传感器可以在门体运动时检测到人员或障碍物，及时停止门体的运动，避免夹伤事故的发生。

防撞条则可以减轻门体碰撞时的冲击力，保护人员和门窗的安全。

总的来说，自动移门的工作原理是通过传感器感应人员的动作，控制系统处理信号并下达指令，电动机驱动门体运动，最终实现门的自动开启和关闭。

自动移门的智能化和便捷性使其在商场、办公楼、酒店等公共场所得到广泛应用。

它不仅提高了出入口的效率，还提升了人们的使用体验和安全性。

随着科技的不断进步，相信自动移门的工作原理和性能还将进一步完善，为人们的生活带来更多便利和舒适。

自动门的原理
自动门的原理是基于感应技术和控制系统的一种设备。

其工作原理如下：
1. 传感器感应：自动门上装有红外线或微波传感器，用于检测门口区域的人或物体。

当有人或物体靠近门口时，传感器会发出信号。

2. 信号传输：传感器接收到信号后，会将信号传输给控制系统。

在传感器感应到人或物体时，控制系统会启动。

3. 控制系统：控制系统是自动门的主控制单元，包括控制器和电源。

当控制系统接收到传感器的信号后，会发出指令给电机。

4. 电机驱动：自动门内部安装有一个电机，控制系统发出指令后，电机开始工作。

电机会转动门体上的驱动部件，例如齿轮或皮带等，从而使门体自动开启或关闭。

5. 安全保护：自动门通常也会配备一些安全保护装置，如安全光幕或紧急停止按钮。

安全光幕可以检测门口是否有人或物体，以避免夹伤。

紧急停止按钮则可以在紧急情况下立即停止门的运动。

总之，自动门利用传感器感应门口区域的人或物体，通过控制系统和电机的配合，实现门体的自动开启或关闭。

这种原理使得人们能够方便地进出建筑物或场所，提高了出入的效率和便利性。

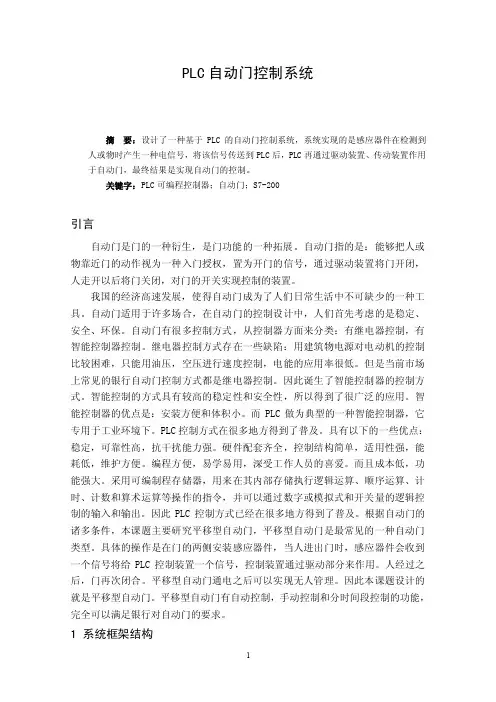

PLC自动门控制系统摘要：设计了一种基于PLC的自动门控制系统，系统实现的是感应器件在检测到人或物时产生一种电信号，将该信号传送到PLC后，PLC再通过驱动装置、传动装置作用于自动门，最终结果是实现自动门的控制。

关键字：PLC可编程控制器；自动门；S7-200引言自动门是门的一种衍生，是门功能的一种拓展。

自动门指的是：能够把人或物靠近门的动作视为一种入门授权，置为开门的信号，通过驱动装置将门开闭，人走开以后将门关闭，对门的开关实现控制的装置。

我国的经济高速发展，使得自动门成为了人们日常生活中不可缺少的一种工具。

自动门适用于许多场合，在自动门的控制设计中，人们首先考虑的是稳定、安全、环保。

自动门有很多控制方式，从控制器方面来分类：有继电器控制，有智能控制器控制。

继电器控制方式存在一些缺陷：用建筑物电源对电动机的控制比较困难，只能用油压，空压进行速度控制，电能的应用率很低。

但是当前市场上常见的银行自动门控制方式都是继电器控制。

因此诞生了智能控制器的控制方式。

智能控制的方式具有较高的稳定性和安全性，所以得到了很广泛的应用。

智能控制器的优点是：安装方便和体积小。

而PLC做为典型的一种智能控制器，它专用于工业环境下。

PLC控制方式在很多地方得到了普及。

具有以下的一些优点：稳定，可靠性高，抗干扰能力强。

硬件配套齐全，控制结构简单，适用性强，能耗低，维护方便。

编程方便，易学易用，深受工作人员的喜爱。

而且成本低，功能强大。

采用可编制程存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并可以通过数字或模拟式和开关量的逻辑控制的输入和输出。

因此PLC控制方式已经在很多地方得到了普及。

根据自动门的诸多条件，本课题主要研究平移型自动门，平移型自动门是最常见的一种自动门类型。

具体的操作是在门的两侧安装感应器件，当人进出门时，感应器件会收到一个信号将给PLC控制装置一个信号，控制装置通过驱动部分来作用。

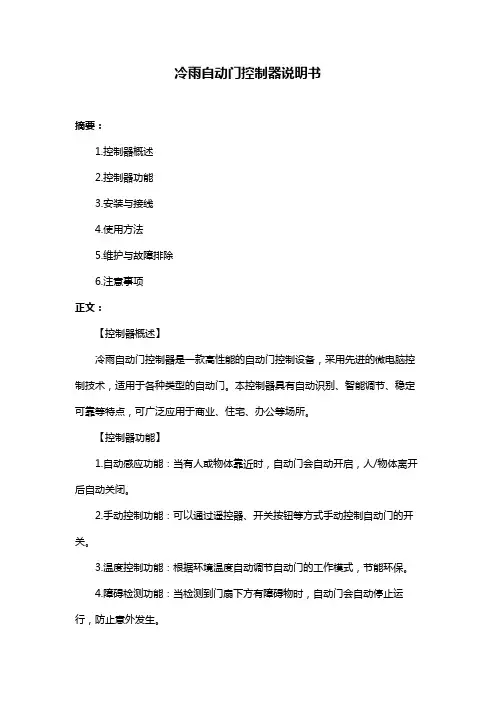

冷雨自动门控制器说明书摘要：1.控制器概述2.控制器功能3.安装与接线4.使用方法5.维护与故障排除6.注意事项正文：【控制器概述】冷雨自动门控制器是一款高性能的自动门控制设备，采用先进的微电脑控制技术，适用于各种类型的自动门。

本控制器具有自动识别、智能调节、稳定可靠等特点，可广泛应用于商业、住宅、办公等场所。

【控制器功能】1.自动感应功能：当有人或物体靠近时，自动门会自动开启，人/物体离开后自动关闭。

2.手动控制功能：可以通过遥控器、开关按钮等方式手动控制自动门的开关。

3.温度控制功能：根据环境温度自动调节自动门的工作模式，节能环保。

4.障碍检测功能：当检测到门扇下方有障碍物时，自动门会自动停止运行，防止意外发生。

5.防夹功能：当检测到有人或物体被夹在门扇之间时，自动门会立即停止运行，确保安全。

【安装与接线】1.安装前请确保电源电压与设备额定电压相符。

2.将控制器安装在便于操作和观察的位置，如墙壁或立柱上。

3.根据自动门的安装位置和大小，正确接线。

一般包括电源线、门禁线、安全传感器线等。

4.接线完毕后，请检查线路是否牢固，避免松动导致故障。

【使用方法】1.打开电源，控制器开始工作。

2.按下遥控器按钮，观察自动门是否正常开启和关闭。

3.测试手动控制功能，确保开关按钮可以正常控制自动门。

4.在使用过程中，如遇到异常情况，请及时关闭电源，联系售后服务人员进行处理。

【维护与故障排除】1.定期检查控制器线路，确保接线牢固，无松动现象。

2.保持控制器周围环境干燥，避免潮湿、高温等恶劣环境。

3.如遇故障，请先关闭电源，然后根据故障现象进行排查。

如无法解决，请联系售后服务人员。

【注意事项】1.在安装和使用过程中，请遵守相关安全规定，确保人身安全。

2.请勿在控制器上堆放物品，以免影响散热和正常工作。

3.请勿自行拆卸或维修控制器，以免造成安全事故。

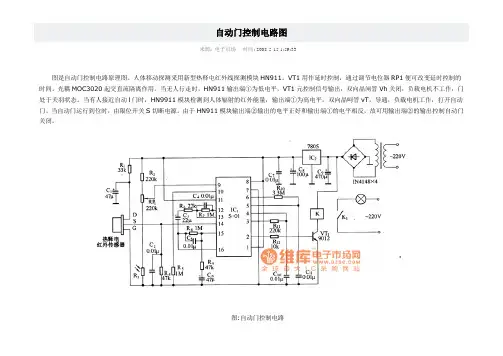

自动门控制电路图
来源: 电子市场时间: 2008-5-15 1:59:33
图是自动门控制电路原理图。

人体移动探测采用新型热释屯红外线探测模块HN911。

VT1用作延时控制，通过调节电位器RP1便可改变延时控制的时间。

光耦MOC3020起交直流隔离作用。

当无人行走时，HN911输出端①为低电平，VT1元控制信号输出，双向晶闸管Vh关闭，负载电机不工作，门处于关羽状态。

当有人接近自动l门时，HN9911模块检测到人体辐射的红外能量，输出端①为高电平，双向晶呵管vT，导通，负载电机工作，打开自动门。

当自动门运行到位时，由限位开关S切断电源。

由于HN911模块输出端②输出的电平正好和输出端①的电平相反，故可用输出端②的输出控制自动门关闭。

图:自动门控制电路
自动门控制电路图：
下图是自动门控制电路原理图。

人体移动探测采用新型热释电红外线探测模块HN911。

V1用作延时控制，通过调节电位器RP1便可改变延时控制的时间。

光耦MOC3020起交直流隔离作用。

当无人行走需通过自动门时，HN911输出端为低电平，V1无控制信号输出，双向晶闸管V2关闭，负载电机不工作，门处于关闭状态。

当有人接近自动门时，HN911模块检知到人体红外能量，输出端I为高电平输出，双向晶闸管导通，负载电机工作，打开自动门。

当自动门运行到位时，由限位开关S切断电源。

由于HN911模块输出端2输出的电平正好和输出端1的电平相反，故可用输出端2的输出控制自动门关闭。

自动门控制系统简介自动门控制系统是一种常见的门控制设备，它能够自动感知人员的到来并自动打开或关闭门。

它在商业建筑、公共场所和住宅等不同场景中被广泛应用，提供方便的出入口管理。

功能自动门控制系统具有以下主要功能：1.自动开启：当有人接近门时，自动门控制系统能够感知到并自动打开门，提供便利的进入通道。

2.安全检测：自动门控制系统能够监测门口的情况，确保门口没有障碍物或人员，以防止碰撞事故的发生。

3.定时控制：自动门控制系统可以根据设定的时间表进行开门和关门操作，提供定时的运行管理。

4.遥控功能：自动门控制系统可以通过遥控器或其他设备进行远程控制，方便管理人员进行操作。

5.报警功能：自动门控制系统能够监测到非正常状态，如门口有异常情况或异常操作，及时发出报警信号，提供安全保障。

工作原理自动门控制系统的工作原理主要包括以下几个方面：1.传感器检测：系统通过安装在门口的传感器，如红外线传感器或微波传感器，检测门口是否有人员接近。

2.信号传输：传感器将检测到的信号传输给控制器，告知控制器门口有人接近。

3.控门操作：控制器接收到信号后，根据预设的参数，判断是否开启或关闭门。

4.电动驱动：根据控制指令，电动驱动装置启动，自动控制门的开启或关闭。

5.状态监测：系统持续监测门口的状态，检测门的周围是否有障碍物或异常情况。

安装与使用自动门控制系统的安装与使用相对简单，主要包括以下步骤：1.选购设备：根据实际需要，选择合适的自动门控制系统设备。

考虑安装环境、门的类型、预期功能等因素。

2.安装传感器：将传感器安装在门口位置，确保传感器能够正常监测到门口的情况。

3.连接设备：根据设备说明书，将传感器与控制器进行正确的连接。

4.设置参数：根据实际需求，设置自动门控制系统的参数，如开启延迟、灵敏度等。

5.测试运行：安装完成后，进行测试运行，确保系统能够正常工作。

6.日常使用：按照需要，使用遥控器或其他设备对自动门进行远程控制，或根据预设时间表进行定时操作。

自动大门控制装置原理一、引言随着科技的不断发展，自动大门控制装置在我们的生活中变得越来越常见。

它能够自动感应人体或车辆的接近，并通过一系列的控制器和电动机来实现门的自动开启和关闭。

本文将详细介绍自动大门控制装置的原理和工作过程。

二、传感器的作用自动大门控制装置的核心是传感器，它能够感知外界的信号并将其转化为电信号，从而触发控制器的工作。

常见的传感器有红外线传感器、超声波传感器和微波传感器。

这些传感器能够检测到人体或车辆的接近，并将信号发送给控制器。

三、控制器的功能控制器是自动大门控制装置的核心部件，它根据传感器接收到的信号来控制电机的启停。

当传感器检测到有人或车辆接近时，控制器会向电机发送信号，使其启动。

当人或车辆通过后，控制器会再次发送信号，使电机停止运行。

四、电动机的作用电动机是自动大门控制装置中的重要组成部分，它负责实现门的开启和关闭。

电动机通常是直流电机，通过控制器发送的信号来控制其正转和反转。

当控制器发送启动信号时，电动机开始运行，门就会慢慢地打开；当控制器发送停止信号时，电动机停止运行，门也会慢慢地关闭。

五、电源供电自动大门控制装置需要稳定的电源供电。

电源可以是市电，也可以是蓄电池。

市电供电相对稳定，但在停电时无法工作；而蓄电池供电可以保证在停电时继续正常工作，但需要定期更换电池。

六、安全保护装置自动大门控制装置还应配备安全保护装置，以确保使用过程中的安全。

常见的安全保护装置有红外线防夹功能和急停开关。

红外线防夹功能能够检测到门在关闭过程中是否有人或障碍物，如果有，则会自动停止门的运动，避免夹伤事故的发生。

急停开关则是在紧急情况下，一键停止门的运动，保证人员的安全。

七、远程控制功能现代的自动大门控制装置还具备远程控制功能，使用者可以通过手机或遥控器来控制门的开启和关闭。

这种功能的实现依赖于无线通信技术，使用者只需要按下按钮或发送指令，就可以远程操作门的运动。

八、总结自动大门控制装置通过传感器、控制器、电动机和安全保护装置的协同工作，实现了门的自动开启和关闭。

多功能电动门控制器使用说明1.产品概述多功能电动门控制器是一款专为电动门设计的控制器，具有多种功能和广泛的应用范围。

该控制器具备高性能处理器和强大的功能，可以实现开关门、停车、安全检测等操作，并可与外部设备实现联动控制。

本说明书将详细介绍该控制器的安装、连接和使用方法。

2.安装与连接2.1安装（1）选择一个干燥、通风良好的安装位置，并保证周围环境温度适宜。

（2）在墙壁上选择一个合适的高度，安装控制器底座并固定。

（3）将控制器固定在底座上，并确保连接线路不受损坏。

2.2连接（1）将电源线连接到控制器的电源接口，并确保电源稳定。

（2）将电动门电机的接线板与控制器的门控接口相连。

（3）将安全检测设备（如红外线传感器）与控制器的安全检测接口相连。

（4）将外部设备（如闪光灯、对讲机等）与控制器的联动接口相连。

3.功能使用3.1开关门控制（1）按下控制器上的开门按钮，电动门将开始打开，直到完全开启。

（2）按下控制器上的关门按钮，电动门将开始关闭，直到完全关闭。

（3）在门运行过程中，可以通过控制器上的停止按钮暂停门的运行。

3.2停车控制（1）按下控制器上的停车按钮，门将停止运行并保持在当前位置。

（2）再次按下停车按钮，门将恢复运行。

3.3安全检测（1）当门运行过程中，控制器会自动检测安全检测设备的信号。

（2）一旦检测到障碍物（如人员、车辆等），门将停止运行并发出警报。

（3）移除障碍物后，门将恢复运行。

3.4联动控制（1）将外部设备（如闪光灯、对讲机等）与控制器的联动接口相连。

（2）当门运行过程中，可以通过控制器上的按钮触发外部设备的动作。

4.注意事项4.1请务必确保控制器的电源接地良好，以确保安全使用。

4.2请避免控制器长时间在高温、潮湿等环境中运行，以免影响其性能。

4.3请勿将控制器连接到超过其额定电压的电源上，以免损坏设备。

5.常见问题解答5.1控制器无法正常开关门怎么办？请检查电源是否正常接通，门控接口是否连接正确。

自动门设施装置方案1. 项目背景随着科技的进步和人类生活品质的提升，自动门设施已在我国各个领域广泛应用，包括商场、写字楼、酒店等。

为了提高门的使用效率、减少人工成本以及提供更舒适便捷的体验，我们计划为贵单位设计一套自动门设施装置方案。

2. 设计原则- 安全性：确保自动门在运行过程中不会对人员造成伤害，同时要保证门体结构的稳固性。

- 可靠性：自动门需要具备较高的稳定性和故障率，以确保正常运行。

- 易用性：自动门应具备简单直观的操作界面，方便用户使用。

- 节能环保：在保证门正常运行的前提下，降低能耗，减少对环境的污染。

3. 系统构成自动门设施主要包括以下几个部分：1. 门体：根据现场环境和使用需求，选择合适的门体材质、尺寸和颜色。

2. 驱动系统：驱动门体打开和关闭，通常采用电动机作为动力来源。

3. 控制系统：控制门的开关，包括主控模块、传感器、接收器等。

5. 接收器：接收外部信号，如门禁系统、刷卡器等。

6. 安全防护装置：如防夹人装置、地面防滑条等，确保人员安全。

7. 附属设备：如门禁系统、广告屏等，根据实际需求可选配。

4. 安装步骤1. 门体安装：根据设计图纸和门体尺寸，准确测量门洞尺寸，将门体安装到指定位置。

2. 驱动系统安装：将电动机、传动带等驱动组件安装到门体上，确保运行顺畅。

3. 控制系统安装：将主控模块、传感器、接收器等控制组件安装到合适位置，连接电路。

5. 接收器安装：根据门禁系统或其他外部设备要求，安装刷卡器、门禁控制器等。

6. 安全防护装置安装：安装防夹人装置、地面防滑条等，确保人员安全。

7. 调试与验收：对自动门进行调试，确保各项功能正常运行，符合设计要求。

5. 维护与保养为了确保自动门设施的正常运行和使用寿命，需要定期进行维护与保养，主要包括以下几个方面：1. 检查门体、驱动系统和控制系统是否有损坏或磨损，及时更换或修复。

2. 检查传感器、接收器等感应设备是否正常工作，调整灵敏度。

引言概述自动门控制器是一种用于控制自动门运行的设备，广泛应用于商业和公共场所，以提供方便和安全的出入口服务。

本文将为用户提供一份详细的自动门控制器用户指南，旨在帮助用户更好地理解和操作自动门控制器。

正文内容一、自动门控制器的基本原理1.1电动机驱动原理1.2传感器检测原理1.3控制器信号处理原理1.4安全系统原理1.5手动开关和远程控制原理二、自动门控制器的功能介绍2.1开门和关门控制功能2.2自动开门和自动关门功能2.3电源管理功能2.4报警和安全保护功能2.5远程监控和访问控制功能三、自动门控制器的安装与设置3.1控制器安装位置选择3.2电源接入及线路布置3.3传感器安装与调试3.4控制器参数设置3.5门体检测和调试四、自动门控制器的常见故障与排除4.1电源故障及排除方法4.2电机无法运转的故障及排除方法4.3传感器失灵的故障及排除方法4.4控制器无反应的故障及排除方法4.5其他常见故障及排除方法五、自动门控制器的安全使用与维护5.1安全使用操作指南5.2定期检查和维护工作5.3警示标志和标识的设置5.4故障时的应急措施5.5专业维修和保养建议总结通过本文，我们为用户提供了一份详细的自动门控制器用户指南。

我们从基本原理、功能介绍、安装与设置、常见故障与排除以及安全使用与维护等方面对自动门控制器进行了全面的介绍。

希望本文可以帮助用户更好地理解并使用自动门控制器，并为用户提供便利和安全的出入口服务。

用户在使用过程中如遇到问题或困难，可以参考本文提供的排除方法或专业维修建议进行解决。

PLC自动门控制装置设计引言：自动门在现代生活中越来越常见，广泛应用于商业建筑、住宅小区、医院、机场等场所。

自动门控制装置是实现自动门开启和关闭的关键设备，它具有自动感应、远程控制、安全性高等特点。

本文将介绍一种基于PLC （可编程逻辑控制器）的自动门控制装置的设计。

一、控制装置的设计方案1.系统需求分析：根据自动门的功能和性能要求，控制装置的主要功能包括自动开启、自动关闭、手动开启、手动关闭、远程控制、故障报警等。

2.硬件设计：（1）PLC选择：选择功能丰富、可编程性强的PLC作为控制器，如西门子S7-300系列或台达DVP系列。

（2）传感器选择：通过红外传感器实现人体感应，通过其他传感器检测门状态、门夹人等。

（3）执行器选择：根据门的类型选择合适的执行器，如电动门用电机驱动，滑动门用液压驱动。

（4）通信模块选择：选择适合的通信模块，如RS-485、以太网等，以实现远程控制和监控。

3.软件设计：（1）PLC编程：根据功能需求，利用PLC的编程软件进行程序设计，包括IO口设定、传感器信号监测、执行器控制、故障检测等。

（2）人机界面设计：设计直观友好的人机界面，提供操作按钮、状态显示等功能。

（3）远程控制设计：通过网络通信模块实现对自动门的远程监控和控制，可通过网页、手机APP等方式实现。

二、控制装置的工作流程1.自动开启：当红外传感器检测到有人靠近门时，PLC接收到信号，控制电机或液压系统启动，门自动打开。

2.自动关闭：在设定的时间后，如果没有再次检测到人体信号，PLC控制电机或液压系统反向运行，门自动关闭。

3.手动开启：人员需求时，可按下手动开启按钮，PLC接收到信号后，门自动打开。

4.手动关闭：人员需要时，可按下手动关闭按钮，PLC接收到信号后，门自动关闭。

5.远程控制：通过网络通信模块，可在远程设备上监控门的状态，远程控制门的开启和关闭。

6.故障报警：当传感器或执行器出现故障时，PLC会发出警报，并将故障信息发送到控制中心，进行远程监测和维修。

自动门控制器用户指南自动门控制器用户指南1.引言1.1 目的本用户指南的目的是为了帮助使用自动门控制器的用户正确安装、操作和维护设备。

本指南将详细介绍自动门控制器的功能、操作步骤和常见问题解答，以确保用户能够充分利用该设备的各种特性。

1.2 范围本用户指南适用于所有型号的自动门控制器。

在阅读本文档之前，请确保已经详细了解您所使用的自动门控制器型号。

2.产品概述2.1 产品特性自动门控制器是一款用于控制自动门的电子设备。

其主要特性包括：- 可编程的开关时间间隔- 灵活的开门和关门方式设置- 多种安全功能，如红外线传感器和反向保护2.2 产品组成自动门控制器由以下组件组成：- 控制面板：用于设置和调整自动门的参数和功能。

- 传感器：用于检测门的开关状态和环境条件。

- 电源供应器：为自动门控制器供电。

3.安装步骤3.1 准备工作在安装自动门控制器之前，请确保已完成以下准备工作：- 确保所有必要的工具和设备已准备就绪。

- 关闭门的电源，并确保门处于关闭状态。

- 阅读安装手册并按照其中的指示进行操作。

3.2 安装控制面板按照以下步骤安装控制面板：1.找到合适的安装位置，确保控制面板与门的位置相对应。

2.使用螺丝刀固定控制面板，确保稳固安装。

3.连接控制面板与电源供应器，确保电源连接正确。

3.3 安装传感器根据自动门的类型和要求，安装相应的传感器。

一般来说，传感器应安装在以下位置：- 红外线传感器：将其安装在门的两侧，确保覆盖门的整个开闭范围。

- 反向保护传感器：将其安装在门的下方，确保能够及时检测到障碍物并关闭门。

4.操作指南4.1 基本操作使用自动门控制器进行基本操作，请按照以下步骤进行：1.按下电源按钮，确保控制面板已经启动。

2.调整开关时间间隔，可以通过控制面板上的菜单进行设置。

3.设置开门和关门方式，可以选择触发按钮、红外线传感器或定时器来进行设置。

4.2 安全功能自动门控制器配备了多种安全功能，以确保用户和门的安全。

自动门控制系统工作原理一、引言自动门控制系统是一种广泛应用于商业建筑、住宅楼宇、医院、机场等场所的自动门控制设备。

它能够自动感知到人员的接近并实现门的自动打开和关闭。

本文将从自动门控制系统的工作原理入手，详细介绍其工作机制和各个部件的功能。

二、红外传感器自动门控制系统的核心部件之一是红外传感器。

红外传感器能够感知门口区域的人员活动情况。

它通过发射红外线并接收被人体反射的红外线来判断门口是否有人靠近。

当红外传感器检测到人员接近时，系统会向控制器发送信号，触发门的自动打开。

三、控制器控制器是自动门控制系统的核心部件之一。

它负责接收红外传感器发来的信号，并根据信号指令控制门的开闭动作。

控制器通常由微处理器和相关电路组成，能够实现信号的处理和门的控制。

在控制器中，可以设置不同的参数来调整自动门的开启速度、延时时间等。

四、电机驱动器电机驱动器是自动门控制系统中的重要组成部分。

它通过控制电机的旋转来实现门的开闭动作。

电机驱动器通常由电机、减速器和驱动电路组成。

当控制器接收到红外传感器发来的信号后，会向电机驱动器发送指令，驱动电机运行，从而实现门的打开或关闭。

五、门体门体是自动门控制系统的实际执行部件。

它通常由门框、门扇和门的连接装置组成。

门体可以根据需要采用不同的材质，如玻璃、铝合金等。

在自动门控制系统中，门体的打开和关闭是由电机驱动器控制的。

当控制器接收到开门信号时，电机驱动器会使门体打开；当控制器接收到关门信号时，电机驱动器会使门体关闭。

六、安全装置自动门控制系统中的安全装置是为了保证使用者的安全而设计的。

常见的安全装置包括防夹传感器和急停按钮。

防夹传感器能够感知到门体关闭过程中是否有人员或障碍物，一旦检测到，会立即停止门体的运动，以免造成伤害。

急停按钮通常设置在门旁边，方便使用者在紧急情况下停止门体的运行。

七、能源管理自动门控制系统还可以通过能源管理来提高能效。

在实际应用中，可以设置自动门的开启时间和关闭时间，以适应不同时间段的人流情况。
