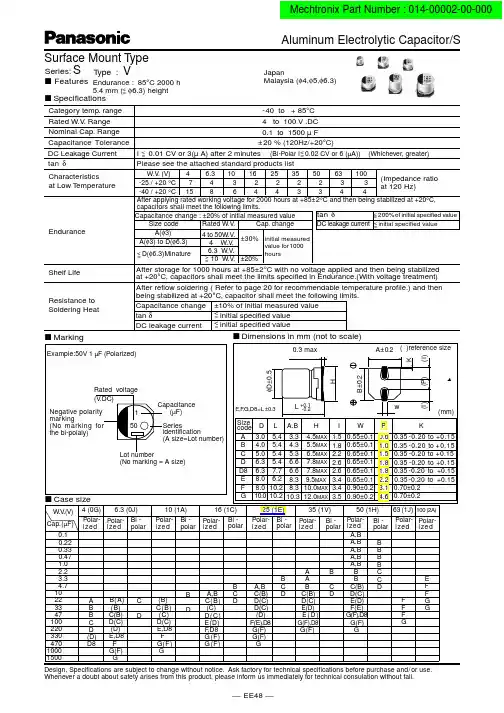

贴片铝电容封装尺寸对照表

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电容:封装与耐压值关系2009-11-26 12:08贴片电容的封装与耐压值的关系贴片陶瓷电容器（统称贴片电容）是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

•NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围：NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

•X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化,大约每10年变化1%ΔC，表现为10年变化了约5%。

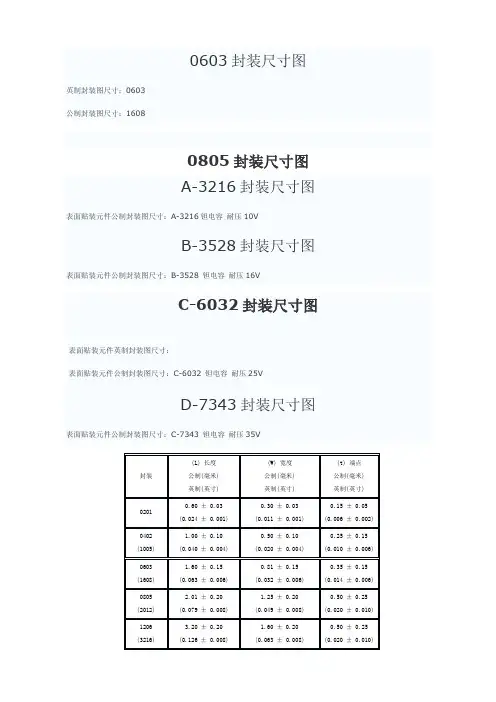

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V1206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

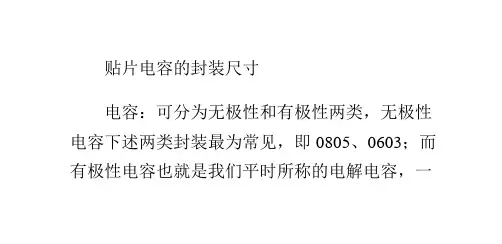

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

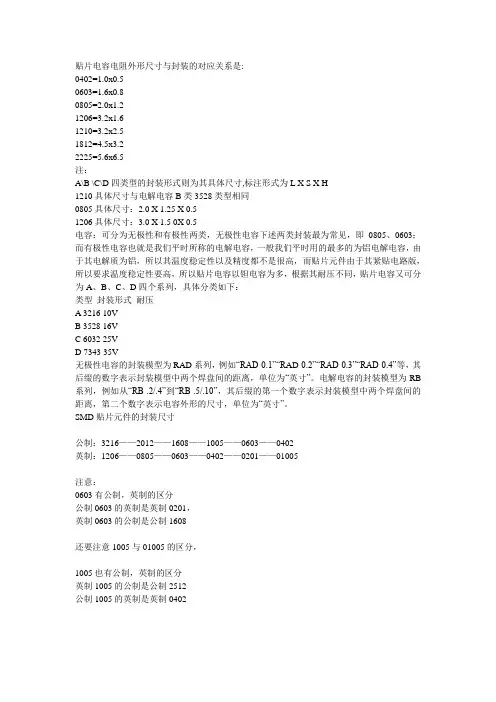

贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“R AD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB 系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

SMD贴片元件的封装尺寸公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

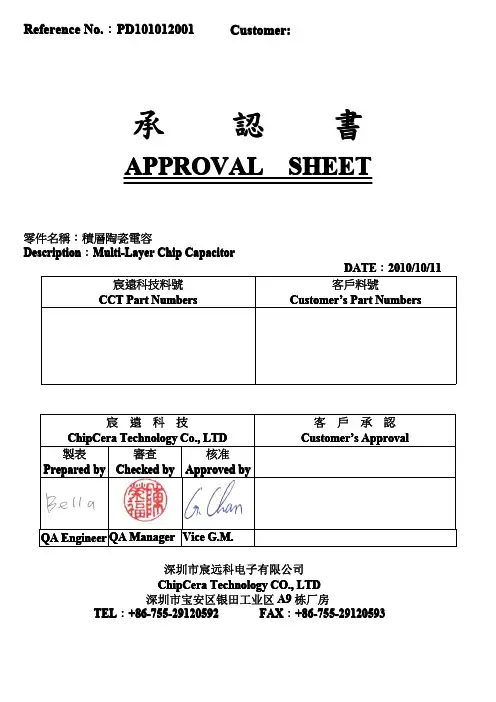

Reference No.：PD PD10101210101210101200000011Customer Customer::承認書APPROVAL SHEET零件名稱：積層陶瓷電容Description ：Multi-Layer Chip CapacitorDATE ：2020101010//10/11宸遠科技料號CCT Part Numbers客戶料號Customer Customer’’s Part Numbers 宸遠科技ChipCera Technology Co.,LTD 客戶承認Customer Customer’’s Approval 製表Prepared by 審查Checked by 核准Approved byQA Engineer QA Manager Vice G.M.深圳市宸远科电子有限公司ChipCera Technology CO.,LTD 深圳市宝安区银田工业区A9栋厂房TEL ：+86-7+86-7555555--29120592FAX ：+86-7+86-7555555--291205931/12ToleranceCapacitance for dielectricA=±0.05pF B=±0.10pF C=±0.25pF D=±0.50pF F=±1.0%G=±2.0%J=±5.0%K=±10%M=±20%NP0X7RX5R Y5V 10pF and belowMore than 10pF100pF~1μF (101~105)1uf~100uf (105~107)10nF~10uF (103~106)B,C,D G,J J,K,M K,M M,ZProduct dimensions in mm.2/123/124/125/12X7R/X5R SeriesY5V Series6/12Mounting in accordance with IEC38410,para4.4 conditions:bending1mm at a rate of1mm/s7/128/127Resistance to solderingheatPreheat the capacitor at 120℃to 150℃for 1minute.Immerse the capacitor in an eutectic soldersolution at 270270±±5℃for 1010±±1seconds.After set it at room temperature for 2424±±2hours (temperature compensation type)or 4848±±4hours (high dielectric constant type),then measure.*High dielectric constant type :Initial measurement of X7R X7R/X5R/X5R and Y5V.Perform a heat treatment at 150150±±5℃for one hour and then set it at room temperature for 4848±±4hours.Perform the initial measurement.DielectricNP0X7R X7R//X5RY 5VAppearance No defect Capacitance Change ＜±2.5%or＜±0.25pF ±7.5%±20%DF The same as No.2IRMore than 500500ΩΩ-F (whichever is smaller)Dielectric StrengthNo failure8Resistance to leaching The capacitors are dipped into the solder at 260260±±5℃for 3030±±1seconds,and then check the soldering by measuring the areas covered with solder.95%of the terminations are to be soldered evenly and continuously.9Solder ability of terminationZero hour test,and test after storage (20to 24months)in original atmosphere in normal atmosphere;un-mounted chips completelyimmersed for 2±0.5s in a solder bath of 235±5℃.95%of the termination is to be soldered evenly and continuously.10Rapid change of temperatureNPO/X7R:-55℃to +125℃,5cycle X 5R:-55℃to +85℃,5cycle Y5V:-25℃to +85℃,5cycle Duration:30mins.Recovery:24±2hrs.No visible damage after 24h recovery Class I NPO:∆C/C ≤2.5%or ±0.25pFClass ⅡX7R X7R/X5R /X5R /X5R::∆C/C ≤±15%Y5V:∆C/C ≤±20%11Damp heat,steadystate 500±12hours at 40±2℃;90to 95%RHNo visible damage after 24±2(NPO)or 48±4hours recoveryClass Ⅰ(NPO)1.∆C/C ±5%or 1pF,whichever is greater2.C <10pF ；Q ≥200+10C 10≤C ≤30pF ；Q ≥275+5/2C C >30pF ；Q ≥3503.IR ≥4000M ΩorRiCR ≥4040ΩΩF,whichever is less Class Ⅱ(X7R (X7R/X5R /X5R /X5R))1.∆C/C within ±15%2.2.tantan δ≤7%3.3.RR ≥2000M Ωor RiCR ≥5050ΩΩF,whichever is less Class Ⅱ(Y5V)1.∆C/C within ±30%2.50/25V:tan δ≤9%16V:tan δ≤12.5%10V:tan δ≤15%3.IR ≥2000M ΩorRiCR ≥5050ΩΩF,whichever is less 12Endurance1000h at maximum temperature Vr (rated voltage)≤250V At 2×V rVr (rated voltage)=500V At 1.5VrVr (rated voltage)>500V At 1.2VrC>0..1UF,At1.5VrNo visible damage after 24±2(NPO)or 48±4hoursrecoveryClass 1(NPO)1.∆C/C ±2%or 1pF,whichever is greater2.tan δ≤2x specified value3.IR ≥4000M Ωor RiCR ≥4040ΩΩF,whichever is less Class 2(X7R (X7R/X5R /X5R /X5R))1.∆C/C within ±15%2.tan δ≤7%3.IR ≥2000M Ωor RiCR ≥5050ΩΩF,whichever is less Class 2(Y5V)1.∆C/C within ±30%2.50/25V:tan δ≤9%16V:tan δ≤12.5%3.IR ≥2000M Ωor RiCR ≥5050ΩΩF,whichever is less9/12All dimensions in mmSizeSymbolABPLT(Paper)T(Embossed)04020.62±0.05 1.12±0.05 2.00±0.058.00±0.200.60±0.05N/A 0603 1.10±0.10 1.90±0.10 4.00±0.108.00±0.20 1.00±0.05N/A 0805 1.65±0.05 2.40±0.05 4.00±0.108.00±0.20 1.00±0.05N/A 1206 2.00±0.10 3.50±0.10 4.00±0.108.00±0.20 1.00±0.05Max.2.01210 2.80±0.20 3.70±0.20 4.00±0.108.00±0.20N/A Max.2.01808 2.50±0.30 4.90±0.30 4.00±0.1012.0±0.20N/A Max.2.518123.60±0.304.90±0.308.00±0.1012.0±0.20N/AMax.2.5Paper Tape T ≦1.1mmEmbossed Tape T ≦2.60mmAll dimensions in mm6.1Capacitor ClassificationMulti-layer ceramic capacitors are available in wide range of characteristics.Electronic Industries Association (EIA)and the military have established categories to help divide the basic characteristics into more easily specified classes.The basic industry specification for ceramic capacitor is EIA specification RS-198and as noted in the general section,it specifies temperature-compensating capacitors as class I capacitors.These are specified by the military under specification MIL-C-20.General-purpose capacitors with non-linear temperature coefficients are called Class II capacitors by EIA and specified by military under MIL-C-11015and MIL-C-39014.The new high reliability military specification,MIL-C-123covers both class I and class II dielectrics.Class I —Class I capacitors or temperature-compensating capacitors are usually made from mixtures of titanates where barium titanate is normally not a major part of mix.They have predictable temperature coefficients and in general,do not have an aging characteristic.Thus they are the most stable capacitor available.Normally the T.C.s of Class I temperature-compensating capacitors are NP0(±30ppm/℃).Class II —General-purpose ceramic capacitors are called Class II capacitors and have become extremely popular because of the high capacitance values available in very small size.These capacitors are ferroelectrics and vary in capacitance value under the influence of the environmental and electrical operating conditions.Class II capacitors are affected by temperature 、voltage 、frequency and time.Temperature effects for Class II ceramic capacitors are exhibited as non-linear capacitance changes with temperature.Industry standards for Mid-K dielectrics,such as X7R X7R/X5R /X5R and High-K dielectrics,such as Z5U Z5U..6.2The Characterization of MaterialsDesignationClassTemperature Range(℃)Temp.CharacteristicsNPO(COG)I -55~+125±30ppm/℃X7R II -55~+125±15%X5R II -55~+85±15%Y5VII-25~+85-82~+22%The T.C curve of each material (for reference)6.3Recommend IR reflow and wave solderng profile(Pb-Free)Typical profile band of IR reflow Typical profile band of wave soldering。
