低压电器说明

低压电器界定标准-概述说明以及解释1.引言1.1 概述:低压电器是指在额定电压不超过1000V的电气系统中使用的电器设备。

在工业、商业和家庭等各个领域，低压电器都扮演着至关重要的角色。

它们包括断路器、接触器、继电器、开关、插座等各种设备，广泛应用于电力系统、电气控制系统和电气设备中。

在现代社会，低压电器的标准化至关重要。

标准可以帮助制造商设计和生产可靠的设备，确保安全性和可靠性。

同时，标准也有助于消费者选择适合自己需求的产品，降低了市场准入门槛，促进了产品的流通和交易。

因此，确定清晰的低压电器标准对于保障电器产品的质量和用户的安全至关重要。

本文将就低压电器的定义、分类以及标准的重要性展开阐述，并对低压电器标准的必要性进行总结，展望未来对低压电器标准的发展，并给出结论。

1.2 文章结构文章结构本文主要包括三个部分：引言、正文和结论。

在引言部分，将对低压电器的定义进行概述，介绍本文的结构和目的。

在正文部分，将深入探讨低压电器的定义、分类以及低压电器标准的重要性。

最后，在结论部分，将总结低压电器标准的必要性，展望未来低压电器标准可能的发展方向，并给出本文的结论。

构部分的内容1.3 目的本文的目的在于对低压电器的界定标准进行深入探讨和分析。

通过对低压电器的定义、分类以及标准的重要性进行论述，旨在明确低压电器标准的必要性，并展望未来低压电器标准的发展方向。

通过本文的研究，希望能够为低压电器行业的发展提供有益的参考和建议，推动行业标准的完善和提升，促进低压电器产品的质量和安全水平的不断提高。

2.正文2.1 低压电器的定义低压电器是指额定电压不超过1000V的电器设备。

这类电器设备主要用于供电系统中的配电、控制、保护和监测等功能。

低压电器通常包括断路器、接触器、继电器、开关、按钮、插座、电缆等设备，其作用是在电路中进行控制、保护和连接等操作。

低压电器在工业生产、建筑领域、家庭用电等方面都广泛应用，因此对其标准的界定和规范具有极其重要的意义。

第一章常用低压电器电器：电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用。

根据外界的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，以实现对电路或非电路对象的切换、控制、保护、检测、变换和调节用的电气设备。

定义：一种能控制电能的器件。

第一节电磁式低压电器的结构和工作原理●低压电器：用于交流1200V、直流1500V以下电路的器件●高压电器：用于交流1200V、直流1500V以上电路的电器。

电力传动系统的组成：1）主电路：由电动机、（接通、分断、控制电动机）接触器主触点等电器元件所组成。

特点：电流大2）控制电路：由接触器线圈、继电器等电器元件组成。

特点：电流小●任务：按给定的指令，依照自动控制系统的规律和具体的工艺要求对主电路进行控制。

一、低压电器的分类1、按使用的系统1）低压配电电器用于低压供电系统。

电路出现故障（过载、短路、欠压、失压、断相、漏电等）起保护作用，断开故障电路。

（动动稳定性、热稳定性）例如：低压断路器、熔断器、刀开关和转换开关等。

2）低压控制电器用于电力传动控制系统。

能分断过载电流，但不能分断短路电流。

（通断能力、操作频率、电气和机械寿命等）例如：接触器、继电器、控制器及主令电器等。

2、按操作方式1）手动电器：刀开关、按钮、转换开关2）自动电器：低压断路器、接触器、继电器3、按工作原理1）电磁式电器：电磁机构控制电器动作2）非电量控制电器：非电磁式控制电器动作◆电磁式电器由感测和执行两部分组成。

感测部分（电磁机构）：接受外界输入的信号，使执行部分动作，实现控制的目的。

执行部分：触点系统。

二、电磁机构电磁机构：通过电磁感应原理将电能转化成机械能。

电磁机构输入的电信号：电压、电流1、电磁机构的结构形式电磁机构组成：线圈、铁心(亦称静铁心)和衔铁(亦称动铁心)，1）E形电磁铁：多用于交流电磁系统。

2）螺管式电磁铁：多用作索引电磁机构和自动开关的操作电磁机构，少数过电流继电器也采用。

低压电器设备的安全操作规程范本第一章总则第一条为了保护人身财产安全，规范低压电器设备的操作，提高工作效率，制定本安全操作规程。

第二条低压电器设备包括但不限于电视机、电脑、电冰箱、电风扇、电热水器等。

第三条所有使用低压电器设备的人员，包括操作人员、维修人员和管理人员，都必须遵守本规程。

第二章操作规程第四条在使用低压电器设备前，必须了解设备的基本情况，包括设备的名称、型号、额定电压和额定功率等。

第五条低压电器设备的安装、搬运和维修必须由专业人员进行，非专业人员禁止私自操作。

第六条在使用低压电器设备时，必须检查设备的外部是否有明显的损坏和故障，如有损坏和故障应及时报修或更换设备。

第七条在使用低压电器设备时，必须确保设备周围没有可燃物，并保持良好的通风。

第八条在使用低压电器设备时，必须保持设备的工作环境干燥，避免水分进入设备内部。

第九条在使用低压电器设备时，必须遵守设备的操作说明书，禁止随意调整设备的参数和开关。

第十条在使用低压电器设备时，必须确保设备的电源和插座的连接牢固，插头必须插入插座到底。

第十一条在使用低压电器设备时，必须避免长时间连续使用设备，如果设备发热严重应立即停止使用。

第十二条在使用低压电器设备时，遇到设备异常报警或发生故障时，必须立即停止使用，并及时报修或更换设备。

第十三条在维修低压电器设备时，必须先切断设备的电源，确认电源已断开之后才能进行维修工作。

第十四条在维修低压电器设备时，必须佩戴绝缘手套，使用绝缘工具，并确保维修环境符合安全要求。

第十五条在维修低压电器设备时，禁止单独进行高危维修工作，必须由两人以上同时操作。

第十六条在维修低压电器设备时，必须遵守维修流程和维修作业规范，禁止随意更换设备零部件。

第十七条在维修低压电器设备时，必须检查设备维修后的工作情况，确保设备正常使用。

第十八条在维修低压电器设备时，必须及时记录维修情况，包括设备的故障表现、维修过程和维修结果等。

第三章安全措施第十九条在使用低压电器设备时，必须禁止在设备附近堆放可燃物，禁止在设备上放置易燃物品。

1.常用低压电器开关低压电器开关或电气控制一般有:电表刀开关、行程开关、时间继电器、按钮、交流接触器、断路器、耦变压器、摇表、空气开关.电表的旁边两根是火线，中间两根是零线，而三相是三根火线组成的。

1.1断路器为一种过电流保护之装置，可使用于室内配线上使用之总开关与分电流控制开关（ON/OFF POWER），亦可有效的保护电器的重要元件，主要用作短路保护和防止严重超载，工业机器上的马达负载保护也会指定使用断路器做为保护装置之一。

断路器1.2行程开关,又称限位开关，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

行程开关摇表空气开关按钮开关时间继电器交流接触器2.电子元器件的识别与检测2.1电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、敏感电阻、保险丝、光耦、滤波器、接插件、电机、天线等2.1.1识别电阻，哪个色环离头最近的就为第一色换。

色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%。

2.1.2电容一般识别，1法拉（F）= 1000毫法（mF）=1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。

电容，一长一短，长正短负而读数，电容表面上是有的，可以读出来。

第一部分控制设备及低压电器基础知识1.低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V 等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V 电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V 和36V主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

2.常用低压电器的分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器、断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器、电磁铁等。

（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器、继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关、按钮等。

3.按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关、按钮等。

（2）无触点电器：无可分离的触点。

主要利用电子元件的开关效应，即导通和截止来实现电路的通、断控制，如接近开关、霍尔开关、电子式时间继电器、固态继电器等。

（1）电磁式电器：根据电磁感应原理动作的电器，如接触器、继电器、电磁铁等。

（2）非电量控制电器：依靠外力或非电量信号（如速度、压力、温度等）的变化而动作的电器，如转换开关、行程开关、速度继电器、压力继电器、温度继电器等。

4.我国《国产低压电器产品型号编制办法》（JB 2930—81.10）的分类方法（参见附录A），将低压电器分为13个大类。

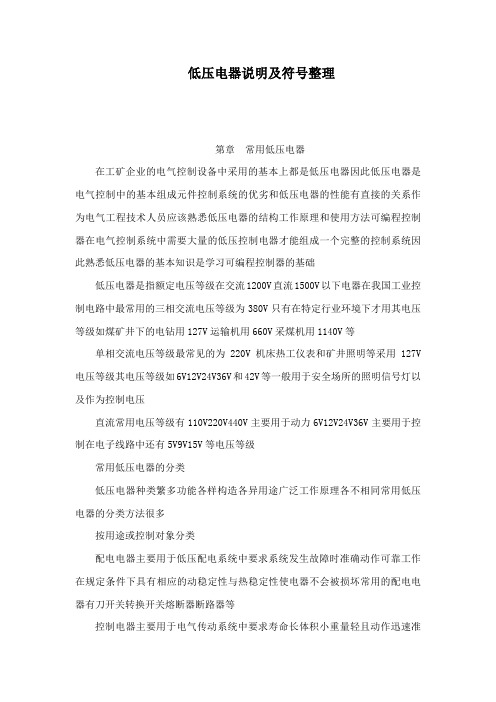

低压电器说明及符号整理第章常用低压电器在工矿企业的电气控制设备中采用的基本上都是低压电器因此低压电器是电气控制中的基本组成元件控制系统的优劣和低压电器的性能有直接的关系作为电气工程技术人员应该熟悉低压电器的结构工作原理和使用方法可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统因此熟悉低压电器的基本知识是学习可编程控制器的基础低压电器是指额定电压等级在交流1200V直流1500V以下电器在我国工业控制电路中最常用的三相交流电压等级为380V只有在特定行业环境下才用其电压等级如煤矿井下的电钻用127V运输机用660V采煤机用1140V等单相交流电压等级最常见的为220V机床热工仪表和矿井照明等采用127V 电压等级其电压等级如6V12V24V36V和42V等一般用于安全场所的照明信号灯以及作为控制电压直流常用电压等级有110V220V440V主要用于动力6V12V24V36V主要用于控制在电子线路中还有5V9V15V等电压等级常用低压电器的分类低压电器种类繁多功能各样构造各异用途广泛工作原理各不相同常用低压电器的分类方法很多按用途或控制对象分类配电电器主要用于低压配电系统中要求系统发生故障时准确动作可靠工作在规定条件下具有相应的动稳定性与热稳定性使电器不会被损坏常用的配电电器有刀开关转换开关熔断器断路器等控制电器主要用于电气传动系统中要求寿命长体积小重量轻且动作迅速准确可靠常用的控制电器有接触器继电器起动器主令电器电磁铁等按动作方式分类自动电器依靠自身参数的变化或外来信号的作用自动完成接通或分断等动作如接触器继电器等手动电器用手动操作来进行切换的电器如刀开关转换开关按钮等按触点类型分类有触点电器利用触点的接通和分断来切换电路如接触器刀开关按钮等无触点电器无可分离的触点主要利用电子元件的开关效应即导通和截止来实现电路的通断控制如接近开关霍尔开关电子式时间继电器固态继电器等按工作原理分类电磁式电器根据电磁感应原理动作的电器如接触器继电器电磁铁等非电量控制电器依靠外力或非电量信号如速度压力温度等的变化而动作的电器如转换开关行程开关速度继电器压力继电器温度继电器等按低压电器型号分类为了便于了解文字符号和各种低压电器的特点采用我国《国产低压电器产品型号编制办法》JB 29308110的分类方法参见附录将低压电器分为13个大类每个大类用一位汉语拼音字母作为该产品型号的首字母第二位汉语拼音字母表示该类电器的各种形式刀开关H例HS为双投式刀开关刀型转换开关HZ为组合开关熔断器R例RC为瓷插式熔断器RM为密封式熔断器断路器D例DW为万能式断路器DZ为塑壳式断路器控制器K例KT为凸轮控制器KG为鼓型控制器接触器C例CJ为交流接触器CZ为直流接触器起动器Q例QJ为自耦变压器降压起动器QX为星三角起动器控制继电器J例JR为热继电器JS为时间继电器主令电器L例LA为按钮LX为行程开关电阻器Z例ZG为管型电阻器ZT为铸铁电阻器变阻器B例BP为频敏变阻器BT为起动调速变阻器调整器T例TD为单相调压器TS为三相调压器电磁铁M例MY为液压电磁铁MZ为制动电磁铁其A例AD为信号灯AL为电铃在选用低压电器时常根据型号来进行选用所以本书按型号分类对上述低压电器的分类进行说明刀开关刀开关是一种手动电器常用的刀开关有HD型单投刀开关HS型双投刀开关HR型熔断器式刀开关HZ型组合开关HK型闸刀开关HY型倒顺开关等HD型单投刀开关HS型双投刀开关HR型熔断器式刀开关主要用于成套配电装置中作为隔离开关装有灭弧装置的刀开关也可以控制一定范围内的负荷线路作为隔离开关的刀开关的容量比较大其额定电流在100～1500A之间主要用于供配电线路的电源隔离作用隔离开关没有灭弧装置不能操作带负荷的线路只能操作空载线路或电流很小的线路如小型空载变压器电压互感器等操作时应注意停电时应将线路的负荷电流用断路器负荷开关等开关电器切断后再将隔离开关断开送电时操作顺序相反隔离开关断开时有明显的断开点有利于检修人员的停电检修工作隔离刀开关由于控制负荷能力很小也没有保护线路的功能所以通常不能单独使用一般要和能切断负荷电流和故障电流的电器如熔断器断路器和负荷开关等电器一起使用HZ型组合开关HK型闸刀开关一般用于电气设备及照明线路的电源开关HY型倒顺开关HH型铁壳开关装有灭弧装置一般可用于电气设备的起动停止控制HD型单投刀开关HD型单投刀开关按极数分1极2极3极几种其示意图及图形符号如图1-1所示为直接手动操作b为手柄操作c～h为刀开关的图形符号和文字符号其中c 为一般图形符号d为手动符号e为三极单投刀开关符号当刀开关用作隔离开关时其图形符号上加有一横杠如图f图g图h所示c一般图形符号 d手动符号 e三极单投刀开关符号图1-HD型单投刀开关示意图及图形符号f一般隔离开关符号 g手动隔离开关符号 h三极单投刀隔离开关符号图1-HD型单投刀开关示意图及图形符号单投刀开关的型号含义设计代号11中央手柄式12侧方正面杠杆操作机构式13中央正面杠杆操作机构式14侧面手柄式HS型双投刀开关HS型双投刀开关也称转换开关其作用和单投刀开关类似常用于双电源的切换或双供电线路的切换等其示意图及图形符号如图1-2所示由于双投刀开关具有机械互锁的结构特点因此可以防止双电源的并联运行和两条供电线路同时供电图1-HS型双投刀开关示意图及图形符号HR型熔断器式刀开关HR型熔断器式刀开关也称刀熔开关它实际上是将刀开关和熔断器组合成一体的电器刀熔开关操作方便并简化了供电线路在供配电线路上应用很广泛其工作示意图及图形符号如图 1-3所示刀熔开关可以切断故障电流但不能切断正常的工作电流所以一般应在无正常工作电流的情况下进行操作图1- HR型熔断器式刀开关示意图及图形符号组合开关组合开关又称转换开关控制容量比较小结构紧凑常用于空间比较狭小的场所如机床和配电箱等组合开关一般用于电气设备的非频繁操作切换电源和负载以及控制小容量感应电动机和小型电器组合开关由动触头静触头绝缘连杆转轴手柄定位机构及外壳等部分组成其动静触头分别叠装于数层绝缘壳内当转动手柄时每层的动触片随转轴一起转动常用的产品有HZ5HZ10和HZ15系列HZ5系列是类似万能转换开关的产品其结构与一般转换开关有所不同组合开关有单极双极和多极之分组合开关的结构示意图形符号如图1-4所示开启式负荷开关和封闭式负荷开关开启式负荷开关和封闭式负荷开关是种手动电器常用于电气设备作隔离电源用有时也用于直接动小容量的笼型异步电动机b外形示意图 c图形符号图1-4 组合开关的结构示意和图形符号1HK型开启式负荷开关HK型开启式负荷开关俗称闸刀或胶壳刀开关由于它结构简单价格便宜使用维修方便故得到广泛应用主要用作电气照明电路电热电路小容量电动机电路的不频繁控制开关也可用作分支电路的配电开关胶底瓷盖刀开关由熔丝触刀触点座和底座组成如图1-5所示此种刀开关装有熔丝可起短路保护作用a开启式负荷开关 b封闭式负荷开关 c图形文字符号图1-负荷开关10底座11出线端17操作手柄闸刀开关在安装时手柄要向上不得倒装或平装避免由于重力自动下落引起误动合闸接线时应将电源线接在上端负载线接在下端这样拉闸后刀开关的刀片与电源隔离既便于更换熔丝又可防止可能发生的意外事故2HH型封闭式负荷开关HH型封闭式负荷开关俗称铁壳开关主要由钢板外壳触刀开关操作机构熔断器等组成如图1-5b所示刀开关带有灭弧装置能够通断负荷电流熔断器用于切断短路电流一般用于小型电力排灌电热器电气照明线路的配电设备中用于不频繁地接通与分断电路也可以直接用于异步电动机的非频繁全压启动控制铁壳开关的操作结构有两个特点是采用储能合闸方式即利用一根弹簧以执行合闸和分闸功能使开关的闭合和分断时的速度与操作速度无关它既有助于改善开关的动作性能和灭弧性能又能防止触点停滞在中间位置二是设有联锁装置以保证开关合闸后便不能打开箱盖而在箱盖打开后不能再合开关起到安全保护作用HK型开启式负荷开关和HH型封闭式负荷开关都是由负荷开关和熔断器组成其图形符号也是由手动负荷开关和熔断器组成如图-5c所示熔断器熔断器在电路中主要起短路保护作用用于保护线路熔断器的熔体串接于被保护的电路中熔断器以其自身产生的热量使熔体熔断从而自动切断电路实现短路保护及过载保护熔断器具有结构简单体积小重量轻使用维护方便价格低廉分断能力较高限流能力良好等优点因此在电路中得到广泛应用熔断器的结构原理及分类熔断器由熔体和安装熔体的绝缘底座或称熔管组成熔体由易熔金属材料铅锌锡铜银及其合金制成形状常为丝状或网状由铅锡合金和锌等低熔点金属制成的熔体因不易灭弧多用于小电流电路由铜银等高熔点金属制成的熔体易于灭弧多用于大电流电路熔断器串接于被保护电路中电流通过熔体时产生的热量与电流平方和电流通过的时间成正比电流越大则熔体熔断时间越短这种特性称为熔断器的反时限保护特性或安秒特性如图1-所示图中IN为熔断器额定电流熔体允许长期通过额定电流而不熔断图1-6 熔断器的反时限保护特性熔断器种类很多按结构分为开启式半封闭式和封闭式按有无填料分为有填料式填料式按用途分为工业用熔断器保护半导体器件熔断器及自复式熔断器等熔断器的主要技术参数熔断器主要技术参数包括额定电压熔体额定电流熔断器额定电流极限分断能力等额定电压指保证熔断器能长期正常工作的电压熔体额定电流指熔体长期通过而不会熔断的电流熔断器额定电流指保证熔断器能长期正常工作的电流极限分断能力指熔断器在额定电压下所能开断的最大短路电流在电路中出现最大电流一般是指短路电流值所以极限分断能力也反映了熔断器分断短路电流的能力常用的熔断器1插入式熔断器插入式熔断器如图17a所示常用的产品有RC1A系列主要用于低压分支电路的短路保护因其分断能力较小多用于照明电路和小型动力电路中2螺旋式熔断器螺旋式熔断器如图17b所示熔芯内装有熔丝并填充石英砂用于熄灭电弧分断能力强熔体上的上端盖有一熔断指示器一旦熔体熔断指示器马上弹出可透过瓷帽上的玻璃孔观察到常用产品有RL6RL7RLS2等系列其中RL6RL7多用于机床配电电路中RLS2为快速熔断器主要用于保护半导体元件3RMl0型密封管式熔断器RMl0型密封管式熔断器为无填料管式熔断器如图17c所示主要用于供配电系统作为线路的短路保护及过载保护它采用变截面片状熔体和密封纤维管由于熔体较窄处的电阻小在短路电流通过时产生的热量最大先熔断因而可产生多个熔断点使电弧分散以利于灭弧短路时其电弧燃烧密封纤维管产生高压气体以便将电弧迅速熄灭4RT型有填料密封管式熔断器RT型有填料密封管式熔断器如图17d所示熔断器中装有石英砂用来冷却和熄灭电弧熔体为网状短路时可使电弧分散由石英砂将电弧冷却熄灭可将电弧在短路电流达到最大值之前迅速熄灭以限制短路电流为限流式熔断器常用于大容量电力网或配电设备中常用产品有RTl2RTl4RTl5RS3等系列RS2系列为快速熔断器主要用于保护半导体元件图1-熔断器类型及图形符号断路器低压断路器俗称自动开关或空气开关用于低压配电电路中不频繁通断控制在电路发生短路过载或欠电压等故障时能自动分断故障电路是一种控制兼保护电器断路器的种类繁多按其用途和结构特点可分为DW型框架式断路器DZ型塑料外壳式断路器DS型直流快速断路器和DWX型DWZ型限流式断路器等框架式断路器主要用作配电线路的保护开关而塑料外壳式断路器除可用作配电线路的保护开关外还可用作电动机照明电路及电热电路的控制开关下面以塑壳断路器为例简单介绍断路器的结构工作原理使用与选用方法断路器的结构和工作原理断路器主要由个基本部分组成即触头灭弧系统和各种脱扣器包括过电流脱扣器失压欠电压脱扣器热脱扣器分励脱扣器和自由脱扣器图1-8是断路器工作原理示意图及图形符号断路器开关是靠操作机构手动或电动合闸的触头闭合后自由脱扣机构将触头锁在合闸位置上当电路发生上述故障时通过各自的脱扣器使自由脱扣机构动作自动跳闸实现保护作用分励脱扣器则作为远距离控制分断电路之用过电流脱扣器用于线路的短路和过电流保护当线路的电流大于整定的电流值时过电流脱扣器所产生的电磁力使挂钩脱扣动触点在弹簧的拉力下迅速断开实现短路器的跳闸功能图1-断路器工作原理示意图及图形符号热脱扣器用于线路的过负荷保护工作原理和热继电器相同失压欠电压脱扣器用于失压保护图所示失压脱扣器的线圈直接接在电源上处于吸合状态断路器可以正常合闸当停电或电压很低时失压脱扣器的吸力小于弹簧的反力弹簧使动铁心向上使挂钩脱扣实现短路器的跳闸功能分励脱扣器用于远方跳闸当在远方按下按钮时分励脱扣器得电产生电磁力使其脱扣跳闸不同断路器的保护是不同的使用时应根据需要选用在图形符号中也可以标注其保护方式如图1-8断路器图形符号中标注了失压过负荷过电流种保护方式低压断路器的选择原则低压断路器的选择应从以下几方面考虑断路器类型的选择应根据使用场合和保护要求来选择如一般选用塑壳式短路电流很大选用限流型额定电流比较大或有选择性保护要求选框架式控制和保护含有半导体器件的直流电路应选直流快速断路器等断路器额定电压额定电流应大于或等于线路设备的正常工作电压工作电流断路器极限通断能力大于或等于电路最大短路电流欠电压脱扣器额定电压等于线路额定电压过电流脱扣器的额定电流大于或等于线路的最大负载电流控制器是一种手动操作直接控制主电路大电流10～600A的开关电器常用的控制器有KT型凸轮控制器KG型鼓型控制器和KP型平面控制器各种控制器的作用和工作原理基本类似下面以常用的凸轮控制器为例进行说明凸轮控制器是一种大型的手动控制器主要用于起重设备中直接控制中小型绕线式异步电动机的起动停止调速换向和制动也适用于有相同要求的其他电力拖动场合凸轮控制器主要由触头转轴凸轮杠杆手柄灭弧罩及定位机构等组成图1-9为凸轮控制器的结构原理示意图及图形符号凸轮控制器中有多组触点并由多个凸轮分别控制以实现对一个较复杂电路中的多个触点进行同时控制由于凸轮控制器中的触点多每个触点在每个位置的接通情况各不相同所以不能用普通的常开常闭触点来表示图1-9为1极12位凸轮控制器示意图图1-9b所示图形符号表示这一个触点有12个位置图中的小黑点表示该位置触点接通由示意图可见当手柄转到234和10号位时由凸轮将触点接通图1-9c为5极12位凸轮控制器它是由5个1极12位凸轮控制器组合而成图1-9d为4极5位凸轮控制器的图形符号表示有4个触点每个触点有5个位置图中的小黑点表示触点在该位接通例如当手柄打到右侧1号位时24触点接通由于凸轮控制器可直接控制电动机工作所以其触头容量大并有灭弧装置凸轮控制器的优点为控制线路简单开关元件少维修方便等缺点为体积较大操作笨重不能实现远距离控制目前使用的凸轮控制器有KT10KTJl4KTJl5及KTJl6等系列图1凸轮控制器的结构原理图及图形符号接触器主要用于控制电动机电热设备电焊机电容器组等能频繁地接通或断开交直流主电路实现远距离自动控制它具有低电压释放保护功能在电力拖动自动控制线路中被广泛应用接触器有交流接触器和直流接触器两大类型下面介绍交流接触器图1-10为交流接触器的结构示意图及图形符号图1-交流接触器的结构示意图及图形符号交流接触器的组成部分电磁机构电磁机构由线圈动铁心衔铁和静铁心组成触头系统交流接触器的触头系统包括主触头和辅助触头主触头用于通断主电路有对或对常开触头辅助触头用于控制电路起电气联锁或控制作用通常有两对常开两对常闭触头灭弧装置容量在10A以上的接触器都有灭弧装置对于小容量的接触器常采用双断口桥形触头以利于灭弧对于大容量的接触器常采用纵缝灭弧罩及栅片灭弧结构其他部件包括反作用弹簧缓冲弹簧触头压力弹簧传动机构及外壳等接触器上标有端子标号线圈为A1A2主触头135接电源侧246接负荷侧辅助触头用两位数表示前一位为辅助触头顺序号后一位的34表示常开触头12表示常闭触头接触器的控制原理很简单当线圈接通额定电压时产生电磁力克服弹簧反力吸引动铁心向下运动动铁心带动绝缘连杆和动触头向下运动使常开触头闭合常闭触头断开当线圈失电或电压低于释放电压时电磁力小于弹簧反力常开触头断开常闭触头闭合接触器的主要技术参数和类型额定电压接触器的额定电压是指主触头的额定电压交流有220V380V和660V 在特殊场合应用的额定电压高达1140V直流主要有110V220V和440V 额定电流接触器的额定电流是指主触头的额定工作电流它是在一定的条件额定电压使用类别和操作频率等下规定的目前常用的电流等级为10～800A 吸引线圈的额定电压交流有36V127V220V和380V直流有24V48V220V和440V 机械寿命和电气寿命接触器是频繁操作电器应有较高的机械和电气寿命该指标是产品质量重要指标之一额定操作频率接触器的额定操作频率是指每小时允许的操作次数一般为300次h600次h和1200次h动作值动作值是指接触器的吸合电压和释放电压规定接触器的吸合电压大于线圈额定电压的85时应可靠吸合释放电压不高于线圈额定电压的70 常用的交流接触器有CJl0CJl2CJ10XCJ20CJXlCJX23TB3TD等系列接触器的选择根据负载性质选择接触器的类型额定电压应大于或等于主电路工作电压额定电流应大于或等于被控电路的额定电流对于电动机负载还应根据其运行方式适当增大或减小吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致起动器起动器用于三相异步电动机的起动停止控制它是一种成套的低压控制装置常用的起动器有QC型电磁起动器用于远距离直接控制三相笼型异步电动机的起动停止及正反转控制主要由接触器和热继电器组成QJ型减压起动器采用自耦变压器降压用于控制三相笼型异步电动机的不频繁减压起动控制QX型起动器为降压起动器各种起动器控制电路根型号和电动机的容量大小而不同其控制原理在第章中讲解控制继电器控制继电器用于电路的逻辑控制继电器具有逻辑记忆功能能组成复杂的逻辑控制电路继电器用于将某种电量如电压电流或非电量如温度压力转速时间等的变化量转换为开关量以实现对电路的自动控制功能继电器的种类很多按输入量可分为电压继电器电流继电器时间继电器速度继电器压力继电器等按工作原理可分为电磁式感应式电动式电子式等按用途可分为控制继电器保护继电器等按输入量变化形式可分为有无继电器和量度继电器有无继电器是根据输入量的有或无来动作的无输入量时继电器不动作有输入量时继电器动作如中间继电器通用继电器时间继电器等量度继电器是根据输入量的变化来动作的工作时其输入量是一直存在的只有当输入量达到一定值时继电器才动作如电流继电器电压继电器热继电器速度继电器压力继电器液位继电器等电磁式继电器在控制电路中用的继电器大多数是电磁式继电器电磁式继电器结构简单价格低廉使用维护方便触点容量小一般在5A以下触点数量多且无主辅之分无灭弧装置体积小动作迅速准确控制灵敏可靠等广泛地应用于低压控制系统中常用的电磁式继电器有电流继电器电压继电器中间继电器以及各种小型通用继电器等电磁式继电器的结构和工作原理与接触器相似主要由电磁机构和触点组成电磁式继电器也有直流和交流两种图1-11为直流电磁式继电器结构示意图在线圈两端加上电压或通入电流产生电磁力当电磁力大于弹簧反力时吸动衔铁使常开常闭接点动作当线圈的电压或电流下降或消失时衔铁释放接点复位图1直流电磁式继电器结构示意图1电磁式继电器的整定继电器的吸动值和释放值可以根据保护要求在一定范围内调整现以图1-11。

低压电器的工作原理详细教程低压电器的工作原理详细教程第一章电气控制基础本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。

第一节常用电器元件及符号一、电器的基本知识（一）电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。

电器的用途广泛，功能多样，种类繁多，结构各异。

下面是几种常用的电器分类。

1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。

例如高压断路器、高压隔离开关、高压熔断器等。

（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。

例如接触器、继电器等。

2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。

2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。

3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。

（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。

（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。

（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。

4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。

2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
