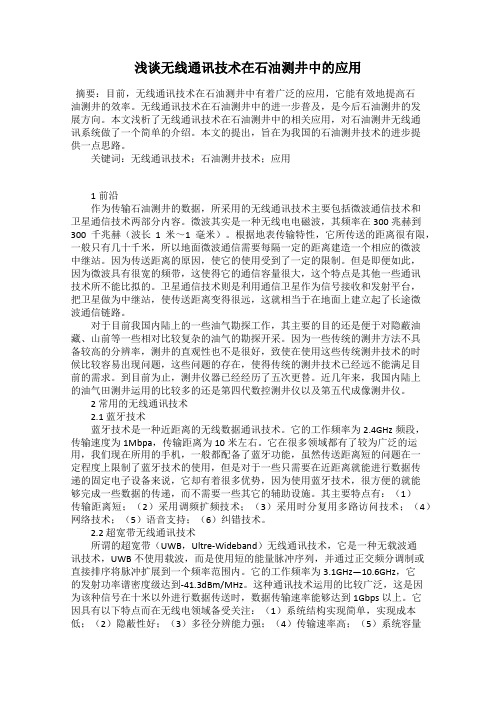

浅谈无线通讯技术在石油测井中的应用摘要:目前,无线通讯技术在石油测井中有着广泛的应用,它能有效地提高石油测井的效率。
无线通讯技术在石油测井中的进一步普及,是今后石油测井的发展方向。
本文浅析了无线通讯技术在石油测井中的相关应用,对石油测井无线通讯系统做了一个简单的介绍。
本文的提出,旨在为我国的石油测井技术的进步提供一点思路。
关键词:无线通讯技术;石油测井技术;应用1前沿作为传输石油测井的数据,所采用的无线通讯技术主要包括微波通信技术和卫星通信技术两部分内容。
微波其实是一种无线电电磁波,其频率在300兆赫到300千兆赫(波长1米~1毫米)。
根据地表传输特性,它所传送的距离很有限,一般只有几十千米,所以地面微波通信需要每隔一定的距离建造一个相应的微波中继站。
因为传送距离的原因,使它的使用受到了一定的限制。
但是即便如此,因为微波具有很宽的频带,这使得它的通信容量很大,这个特点是其他一些通讯技术所不能比拟的。
卫星通信技术则是利用通信卫星作为信号接收和发射平台,把卫星做为中继站,使传送距离变得很远,这就相当于在地面上建立起了长途微波通信链路。
对于目前我国内陆上的一些油气勘探工作,其主要的目的还是便于对隐蔽油藏、山前等一些相对比较复杂的油气的勘探开采。
因为一些传统的测井方法不具备较高的分辨率,测井的直观性也不是很好,致使在使用这些传统测井技术的时候比较容易出现问题,这些问题的存在,使得传统的测井技术已经远不能满足目前的需求。
到目前为止,测井仪器已经经历了五次更替。
近几年来,我国内陆上的油气田测井运用的比较多的还是第四代数控测井仪以及第五代成像测井仪。
2 常用的无线通讯技术2.1 蓝牙技术蓝牙技术是一种近距离的无线数据通讯技术。
它的工作频率为2.4GHz频段,传输速度为1Mbpa,传输距离为10米左右。
它在很多领域都有了较为广泛的运用,我们现在所用的手机,一般都配备了蓝牙功能,虽然传送距离短的问题在一定程度上限制了蓝牙技术的使用,但是对于一些只需要在近距离就能进行数据传递的固定电子设备来说,它却有着很多优势,因为使用蓝牙技术,很方便的就能够完成一些数据的传递,而不需要一些其它的辅助设施。
油田井口智能RTU设计作者:葛浩翁惠辉来源:《科学与财富》2020年第36期摘要:本文针对油田数字化与智能化监控需求,介绍了一种基于STM32F103VET6处理芯片的油田井口智能RTU系统设计方案。
研制以ARM嵌入式系统为核心的RTU,采用多种类型的无线数据传输模块,并进行采集与控制电路、通信电路及电能检测模块电路设计。
与传统的 RTU 相比,该方案具有功能多、处理速度快、现场应用灵活和通信接口丰富等优点。
关键词:RTU;ARM嵌入式;无线通信引言随着近年来油田数字化逐步向智能化不断迈进,基于物联网的油气生产监控系统已成为各大油田智能化建设的主要趋势。
数字化与智能化油田井场生产监控的关键核心是以RTU为控制核心远程监测抽油井的三相电参数、油压、套压、回压、功图、炉温、出口压力等参数。
因此研制油井井口智能RTU在数字化与智能化油田监控具有重要的现实意义和应用价值。
针对数字化与智能化油田井场监控技术特点,并结合油田数字化井场监控系统项目要求,对油田井场生产工艺与井场监测设备以及数字化井场监控系统进行分析,确定油井智能RTU功能需求与技术指标。
1.系统总体方案油田工业现场这一特殊环境决定了CPU要有足够的可靠性和低功耗。
ARM系列处理器性能高、功耗低,恰恰符合本设计要求[1]。
根据 RTU 的功能要求,本系统设计以STM32F103VET6为主控制芯片,硬件由电源模块、电能检测模块、采集模块、控制输出模块和通信模块组成,其中通信模块又包含APC240无线模块、Zigbee无线模块及4G网络通讯模块。
其系统硬件模块框图如图1所示:2.采集电路设计:信息采集包括設备运行状态信息的采集和环境信息采集,需要远程监测抽油井的数据主要有:油压、套压、回压、功图、井温、炉温、出口压力[2]。
在数字量输入输出电路中采用了芯片TLP185,即采用光电耦合器进行隔离,发光二极管把输入的电信号转换为光信号,光信号经过光敏管转换为电信号输出。
国外井下无线传输技术无线传输技术近年来在石油行业试井、完井监测、随钻测井方面应用较多。
国际上知名公司哈里伯顿、斯伦贝谢、EXPRO、贝克等公司都有此项技术的广泛应用。
主要有两种类型无线传输方式:以哈里伯顿为代表的声波无线遥测系统ATS和以斯伦贝谢为代表的电磁波无线遥测系统ENACT。
(一)哈里伯顿ATS声波遥测系统1、系统简介该系统主要用于和5in外径的DST工具连接,该系统最大作业深度12000ft(3650m)。
系统参数见表3-1。
表3-1 ATS声波遥测系统参数表传输方式外径内径工作压力工作温度采样间隔电池寿命声波 5.25in 2.25in15000psi165℃10s-实时20天1s-存储系统使用了模块的概念,中继器是系统的核心,负责工具之间的系统通讯,增加系统间的通讯距离。
中继器一般相隔1500英尺,也根据井况而变化。
系统最多可安装6个中继器。
多用途压力计可以测量不同深度处的温度和压力,实时传输到了地面,该系统装有双蓝宝石/单/双石英压力计,存储能力达1MM数据组。
无线实时声波遥测系统的优点:●安全:不需要电缆,明显地减少了人员面临井口高压和潜在的H2S和有害流体带来的健康安全伤害。
●作业:通过使用声波遥测系统,代替环空压力触发井下工具,减少了套管压力的限制,也避免了高压井的压井泥浆对环空压力控制工具的影响。
●质量:在DST测试期间,基于油藏响应,根据井下数据,可以及时地改变测试程序,增加了DST测试期间数据获取的质量,确保达到测试目标。
2、三个声波无线遥测应用管柱图(1)某高压井上应用的ATS测试管柱2009年,哈里伯顿进行了非常规测试技术试验,作业的目标就是研究取代常规DST测试技术的可行性,该井用注入测试,适应作业安全和环境限制的情况。
图3-1是测试管柱图,包括井下压力计和声波中继器。
在测试期间,来自井下压力计的数据用声波实时传送,可以恒定控制注入参数,维持在破裂压力以下。
进行实时数据传送,在测试期间可以调节原程序,不需要起出工具,等待数据解释。
2021年 / 第7期 物联网技术智能处理与应用Intelligent Processing and Application590 引 言在低渗超低渗油田的开发过程中,由于油井供液不足,导致活塞在泵筒干磨,不仅降低了抽油机效率,并且损坏了活塞和泵筒,造成了资源的严重浪费,增加了采油成本。
因此,需要根据油井的开采状态,合理调整抽油制度[1-3]。
目前,国内外各大油田主要采用单闭环控制系统对抽油机进行启停控制。
早在20世纪90年代,大庆油田就研制出了基于抽油杆载荷量的抽油机自动控制系统,这种方法实际应用时误差大、停井时间过长,并没有实质性地提升抽油效率[4];中国石油大学在2011年研究了基于综合诊断的抽油机变频控制技术,通过对抽油机的温度、载荷、电压、电流、位移等数据进行综合分析,得到最佳运行频率,实现抽油机的自动变频控制,该方法新颖,但算法过于复杂,并未实际推广使用[5]。
辽河油田于2012年研制了基于动液面的自动抽油机控制系统,现场使用效果不太理想[6]。
此外,现场大多数抽油机控制系统采用无线WiFi 的通信方式进行抽油机井口设备和远程监控平台之间数据传输,WiFi 信号覆盖范围小,并不适合远距离传输数据[7]。
本文通过对物联网技术进行研究,提出了一种基于物联网的油井智能间抽控制系统。
该控制系统主要包括动液面监测仪、示功图采集模块、间抽控制柜和间抽监控后台,形成双闭环控制系统,基于无线4G 网络进行数据传输,实现了对抽油机工作状态的实时采集、可靠传输、智能控制和动态监测等。
现场运行结果表明:该系统实用可靠、整机性能良好,解决了低渗井能耗高、泵效低的问题,获得了良好的经济效益。
1 基于物联网的智能间抽双闭环控制系统原理基于物联网的智能间抽双闭环控制系统原理如图1所示。
外环控制抽油机启停,内环控制抽油机工作频率,进而控制采油速度。
图1 双闭环控制系统原理动液面监测仪实时监测油井动液面,并根据给定沉没度,结合预置的抽油机启停控制算法,得到启动或者停止抽油机的指令,使得抽油机在给定沉没度附近的某个误差范围内工作,形成外环闭环。

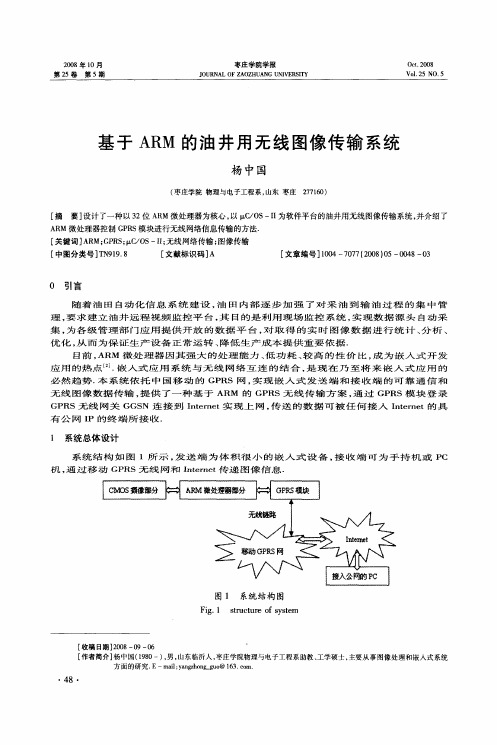

基于AR M 的油井用无线图像传输系统杨中国(枣庄学院物理与电子工程系,山东枣庄 277160)
[摘 要]设计了一种以32位AR M 微处理器为核心,以μC /OS -II 为软件平台的油井用无线图像传输系统,并介绍了AR M 微处理器控制GPRS 模块进行无线网络信息传输的方法.
[关键词]AR M;GPRS;μC /OS -II ;无线网络传输;图像传输
[中图分类号]T N919.8[文献标识码]A [文章编号]1004-7077(2008)05-0048-030 引言
随着油田自动化信息系统建设,油田内部逐步加强了对采油到输油过程的集中管理,要求建立油井远程视频监控平台,其目的是利用现场监控系统,实现数据源头自动采集,为各级管理部门应用提供开放的数据平台,对取得的实时图像数据进行统计、分析、优化,从而为保证生产设备正常运转、降低生产成本提供重要依据.
目前,AR M 微处理器因其强大的处理能力、低功耗、较高的性价比,成为嵌入式开发应用的热点[2].嵌入式应用系统与无线网络互连的结合,是现在乃至将来嵌入式应用的必然趋势.本系统依托中国移动的GPRS 网,实现嵌入式发送端和接收端的可靠通信和无线图像数据传输,提供了一种基于AR M 的GPRS 无线传输方案,通过GPRS 模块登录GPRS 无线网关GGS N 连接到I nternet 实现上网,传送的数据可被任何接入I nternet 的具有公网I P 的终端所接收.
1 系统总体设计
系统结构如图1所示,发送端为体积很小的嵌入式设备,接收端可为手持机或PC 机,通过移动GPRS 无线网和I nternet 传递图像信息
.
图1 系统结构图
Fig .1 structure of system
・
84・2008年10月
枣庄学院学报Oct .2008第25卷 第5期JOURNAL OF Z AOZHUANG UN I V ERSI TY Vol .25NO.5
3 [收稿日期]2008-09-06
[作者简介]杨中国(1980-),男,山东临沂人,枣庄学院物理与电子工程系助教、工学硕士,主要从事图像处理和嵌入式系统方
面的研究.E -mail:yangzhong_guo@.
2 系统硬件设计在系统硬件体系设计中,最关键的处理器的选择.该系统的发送端核心部分选用的是基于S3C44B0X32位微处理器的嵌入式系统,主要负责图像数据的读取、无线网络传输和一些控制任务.S3C44B0X 处理器是一款由Sa m sung Electr onics Co .L td 为手持设备
和一般类型应用设计的低功耗、高度集成的基于AR M7T D M I 核的微处理器[5].为了降低
系统总成本和减少外围器件,这款芯片中还集成了许多部件,资源非常丰富,可以满足系统需要.发送端基本组成如图2所示
.
图2 发送端硬件结构
Fig .2 Hard ware structure of trans m itter
2.1 GPR S 无线通讯模块
在本系统中选用西门子的MC35作为GPR S 通讯模块,来实现图像的无线传输.该模块结合语音、数据传输、短信服务等功能,最大传输速率可以达到85.6Kbp s,具有丰富的A T 指令使模块与微处理器通信,功能强大,操作灵活方便,特别适用于数据的监测和传输.
2.2 嵌入式摄像模块
为了实现图像采集和压缩功能,经比较后采用D192嵌入式摄像模块,该模块集成了数字信号处理器C MO S V G A 图像传感器,大大简化了硬件设计,提高了系统工作的可靠性.它体积极小,十分适用于低功耗需隐蔽的应用场合.并可以将拍摄的RG B 源图像转化成MJPEG 压缩格式并通过8位数据口并行输出.
2.3 存储系统的扩展
硬件开发平台上对存储器单元进行了扩展,使用了2M 字节的flash 用于保存程序映像和系统配置参数,S DRA M 用于调试和运行程序,EEPRO M 用来保存一些系统的参数,例如发送端和接收端对应的密码,图像控制参数,GPRS 设置参数等.
2.4 JT A G 调试端口
S3C44B0X 中已经集成了JT A G 功能,系统通过JT A G 接口可实现对程序的仿真和对Flash 的擦写操作.JT A G 接口比较简单,将相应引脚引出即可.
3 系统软件设计
图像发送端是典型的嵌入式系统.在已经选择好的硬件平台上,选用了创维特信息技术有限公司开发的嵌入式开发工具AD T I D E f o r AR M 为应用软件开发环境,选用μC /
O S -II (M icr o C /O S -II TheReal -Ti m e Kernel )为嵌入式实时内核[1],在μC /O S -II 平台
上进行应用系统的开发.μC /O S -II 是基于优先级的占先式实时内核,可以将一个完整的应用程序划分为几个任务,不同的任务执行不同的功能.整个系统包括了AR M 的引导
程序、μC /O S -II 嵌入式网络协议栈、网络服务程序和各个设备的驱动程序,系统软件结构如图3所示.
・
94・杨中国 基于AR M 的油井用无线图像传输系统
图3 发送端软件结构图
Fig .3 Soft w are sturcture of trans m itter
3.1 用GPRS 模块传输数据的程序设计在进行GPRS 传输操作之前需对模块进行设置[4],主要有:①设置通信波特率.②设置接入网关.③设置移动终端类别.④测试GPRS 服务是否开通,激活GPR S 功能.这些设置都在主程序的初始化代码段完成.
通过AR M 控制GPRS 模块进行数据传送的方式是:使用GPR S 模块登录GGS N 网关,通过无线上网的方式将数据传到远端PC 上.由于使用?C /O S -II 且有T CP /I P 协议栈的支持,程序在主任务中完成网络连接后,系统直接使用操作系统提供的A P I 函数实现GPR S 模块和GGS N 之间的协商通信.首先GPR S 模块通过拨”399#”连接GGS N ,接下来与GPRS 网关进行通信链路协商,协商过程遵守LCP L inkContr olPr o t oco l 、P A P Pass 2wo rd A uthenticati onp r o t oco l )和I PCP I nternet Pr o t oco l Contr o l Pr o t oco l 等协议,一旦协商完成,链路已经创建,I P 地址已经分配,就可以按协商的标准进行I P 报文传输了.协商完成后进入通信阶段,同时也开始按流量计费,这时微控制器GGS N 发送的所有包含I P 报文的数据报都会被传送I nternet 网中相应的I P 地址,远端所有向微处理器I P 地址发送的报文也都会经GPRS 网传送到微处理器上,从而完成微处理器的无线上网数据传输[3].
3.2 数据的接收、解码及显示的程序设计
对于接入公网的PC 来说,使用VC6.0集成开发环境编写接收程序,后台主要完成端口监听、数据包接收、I P 数据报解析、生成JPEG 格式图像文件、PEG 图像的解码;前台在每幅图像解码完成后显示图像.
4 结束语
本系统的发送端由于把图像压缩和网络功能集成到一个体积很小的设备内,并直接通过无线方式接入GPRS 网和I nternet,省掉各种复杂的电缆连接,安装方便;用软件的方法替代了以往许多用硬件模块实现的功能,同时实现了收发双方体积的小型化和低功耗,在网络状况较为理想的情况下,可以实现每秒钟传送1帧图像;能够将油井生产现场视频图像、设备运转和维护状况等信息实时传送到监控中心和各生产管理部门,为生产的指挥调度提供准确及时的第一手资料,能够减少现场职守和维护人员,降低生产成本.参考文献
[1]Jean br osse 著,邵贝贝译.嵌入式实时操作系统μC /OS -II (第2版)[M ].北京:北京航空航天大学出版社,
2003.9.
[2]杜春雷.AR M 体系结构与编程[M ].北京:清华大学出版社,2003.
[3]张勇.基于GPRS 的嵌入式I nternet 研究与实现[D ].电子科技大学,2004.
[4]李华,李学云,区细成,等.现代移动通信技术———GPRS 系统[M ].广州:华南理工大学出版社,2001.5.
[5]S3C44B0X R I SC M icr op r ocess or Reference Manual[K].S AMS UNG L i m ited .
・05・枣庄学院学报2008年第5期。
