钢结构分部(子分部)工程质量控制资料核查记录

钢结构工程施工质量技术资料目录(一)、施工质量管理、竣工验收综合资料工程概况建筑工程主要审批文件施工许可证中标通知书等一览表开工报告竣工报告施工合同责任主体单位及有关机构负责人简况表钢结构施工企业项目主要管理人员名单施工组织设计〔施工方案〕报批表施工现场质量管理检查记录特殊工种持有效证件上岗登记表取样送检人员授权书原材料、配件、设备测试、复验委托单拟选检验单位报审表分部〔子分部〕工程通过验收各方全签表工程竣工验收参加各方对工程质量的评价书重大设计变更简述、重大质量事故简述及处理结果工程质量检查验收存在问题处理结果钢结构观感验收记录(二)、工程质量控制资料1、分项工程检验批质量验收记录钢结构分部〔子分部〕工程质量验收记录⒈钢结构制作〔安装〕焊接分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录4.钢结构零、部件加工分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录8.钢结构预拼装分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录2、钢结构分子〔子分部〕安全功能检查钢结构分部〔子分部〕安全功能检查记录和见证检测项目检查记录3、强制性条文检查强制性条文执行情况汇总表钢结构工程各标准强文检查记录4、施工日志(三)、工程质量保证资料⒈图纸会审、设计变更施工图会审记录洽商记录设计交底记录施工技术交底原材料、钢构件、配件进场验收汇总表原材料、钢构件、配件进场检查验收记录原材料、钢构件、配件合格证明文件汇总表原材料、钢构件、配件合格证明文件及出厂检验报告钢结构原材料、构件、配件检验报告、复检、复检报告汇总表钢结构原材料、构件、配件质量合格证明文件、检验报告钢结构原材料构件、配件、复检、复验报告焊接材料检验报告及复检、复验报告汇总表焊接材料合格证明文件、检验报告 (生产厂家提供)焊接材料复检、复验报告(复检复验单位提供)连接用紧固件质量合格证明文件检验报告及复检、复验报告汇总表紧固件质量合格证明文件及检验报告(生产厂家提供)扭剪型高强度螺栓连接副预拉力检验报告(检验单位提供)高强度大六角头螺栓连接副扭矩系数检验报告(检验单位提供)高强度螺栓连接摩擦同抗滑移系数试验报告(检验单位提供)螺栓球、焊接球、封板、锥头和套筒合格证及原材料质量证明文件检验报告及复检、复验报告汇总表压型金属材料板合格证明文件、检验报告(生产厂家提供)压型金属材料板复验报告(复验单位提供)防腐涂料、稀释剂、固化剂等合格证明文件及检验报告(生产厂家提供)防腐涂料、稀释剂、固化剂等复验报告(复验单位提供)防火涂料合格证明文件及检验报告(生产厂家提供)防火涂料复验报告(复验单位提供)4.施工记录〔检查记录〕施工记录〔检查记录〕汇总表一、二级焊缝内部缺陷探伤报告检查记录一、二级焊缝内部缺陷探伤报告(探伤部门提供)钢吊车梁〔桁架〕挠度检查记录钢结构防腐涂料涂装厚度检查记录钢结构防火涂料涂装厚度检查记录焊缝外观质量检查记录网架螺栓球节点高强螺栓连接质量检查记录柱脚及网架支座锚栓紧固检查记录柱脚及网架支座垫板〔块〕设置检查记录柱脚及网架支座二次灌浆质量检查记录其他有关施工记录、检查记录网架支点承载力试验报告(试验单位提供)钢屋架、钢梁、吊车梁等垂直和侧弯曲检测报告(检测单位提供)钢柱垂直度检测报告(检测单位提供)网架安装完成后桡度检测报告(检验单位提供)网架屋面工程完成后挠度检测报告(检验单位提供)单层〔多层及高层〕钢结构主体结构垂直度检测报告(检验单位提供)单层〔多层及高层〕钢结构主体结构整体平面弯曲检测报告(检验单位提供) 6.焊接工艺、新材料、新工艺应用焊接工艺评定报告(施工企业提供)焊接材料烘焙记录扭矩扳手标定记录(施工企业提供)钢零部件矫正成型工艺评定报告(施工企业提供)7.工程质量中间交接、工序交接及质量验收工程预检、预验收报验单钢结构子分部工程质量验收记录8．隐蔽验收检查记录隐蔽工程验收记录、汇总表钢另部件矫正成型检查〔隐蔽〕记录钢网架螺栓球内螺栓检查〔隐蔽〕记录结构外表质量和接缝处理隐蔽验收记录压型板与主体结构连接隐蔽验收记录压型板防腐涂料涂刷及密封隐蔽验收记录钢材外表锈蚀等级检查〔隐蔽〕记录钢材外表除锈质量检查〔隐蔽〕记录焊钉焊接根部焊脚质量检查〔隐蔽〕记录9．其他检查记录有关的其他检查记录、隐蔽记录(施工企业自制表格) 10．质量控制资料核查钢结构工程质量控制资料核查表。

1 总则1.0.1 为了加强建筑工程质量管理，统一建筑工程施工质量的验收，保证工程质量，制定本标准。

1.0.2 本标准适用于建筑工程施工质量的验收，并作为建筑工程各专业验收规范编制的统一准则。

1.0.3 建筑工程施工质量验收，除应符合本标准外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 建筑工程通过对各类房屋建筑物和附属构筑物设施的建造和与其配套线路、管道、设备等的安装所形成的工程实体。

2.0.2 检验对被检验项目的特征、性能进行量测、检查、试验等，并将结果与标准规定的要求进行比较，以确定项目每项性能是否合格的活动。

2.0.3 进场验收对进入施工现场的建筑材料、构配件、设备及器具，按相关标准的要求进行检验，并对其质量、规格及型号等是否符合要求做出确认的活动。

2.0.4 见证检测施工单位在工程监理单位或建设单位的见证下，按照有关规定从施工现场随机取样试样，并送至具备相应资质的检测机构进行检测的活动。

2.0.5 复验建筑材料、设备等进入施工现场后，在外观质量检查和质量证明文件核查符合要求的基础上，按照有关规定从施工现场抽取试样送至试验室进行检验的活动。

2.0.6 检验批按相同的生产条件或按规定的方式汇总起来供抽样检验用的，由一定数量样本组成的检验体。

2.0.7 验收建筑工程质量在施工单位自行检查合格的基础上，由工程质量验收责任方组织，工程建设相关单位参加，对检验批、分项、分部、单位工程及其隐蔽工程的质量进行抽样检验，对技术文件进行审核，并根据设计文件和相关标准以书面形式对工程质量是否达到合格作出确认。

2.0.8 主控项目建筑工程中的对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。

2.0.9 一般项目除主控项目以外的检验项目。

2.0.10 抽样方案根据检验项目的特性所确定的抽样数量和方法。

2.0.11 计数检验通过确定抽样样本中不合格的个体数量，对样本总体质量做出判定的检验方法。

2.0.12 计量检验以抽样样本的监测数据计算总体均值、特征值或推定值，并以此判断或评估总体质量的检验方法。

建筑钢结构分部（子分部）工程质量验收资料内容和应注意的有关方面建筑钢结构分部（子分部）工程质量验收资料内容和竣工验收应提交的资料根据国家《钢结构施工验收规范》GB50205-2001、《建筑工程施工质量验收统一标准》GB50300-2001的规定，并参照《建筑工程质量验收系列规范标准表格文本及填写说明》及《钢结构施工验收规范》GB50205-2001的主编所编写的《建筑钢结构施工手册》中的有关内容，对建筑钢结构分部（子分部）工程质量验收资料，应具有以下内容。

一、钢结构分部（子分部）工程质量验收项目名称、及其检验批验收项目的内容和合格的质量标准。

㈠质量验收项目名称1、分项工程检验批质量验收记录2、分项工程质量验收记录3、分部（子分部）工程质量验收记录其中分项工程检验批质量验收是工程验收的最小单元，也是最重要、最基本的验收工作内容，是分项、分部，乃至单位工程的验收都建立在检验批质量验收合格的基础之上。

１㈡检验批质量验收项目的内容及合格的质量标准1、检验批质量验收项目内容分为14项⑴构件焊接；⑵焊钉焊接；⑶普通紧固件连接；⑷高强度螺栓连接；⑸钢结构零件及部件加工；⑹钢网架零部件加工；⑺构件组装；⑻预拼装；⑼单层钢结构安装；⑽多层及高层钢结构安装；⑾网架结构安装；⑿压型金属板；⒀防腐涂料；⒁防火涂料。

2、分项工程检验批质量检查的合格标准（规范4页；GB50300，P7）⑴主控项目必须全部符合规范规定，不允许有不符合要求的检验结果（主控项目是对检验批质量有决定影响的项目，如达不到要求，该检验批质量就不合格）。

⑵一般项目其检验结果应有80%及以上的检查值符合规范的合格标准，其余20%的超差值不应超过其允许偏差值的1.2倍。

⑶具有完整的施工操作依据，质量检查记录、质量证明文件等资料２应完整。

3、检验批质量的合格依据⑴检验批质量检查记录及有关试验、复验等检测报告、构件制作和安装自检记录，质量证明文件等资料是检验批质量合格的基本依据。

钢结构零、部件加工工程检验批质量验收记录表
GB50205-2001
钢构件组装工程检验批质量验收记录表GB50205—2001
钢结构钢构件焊接分项工程检验批质量验收记录表
GB50205-2001
（Ⅰ）
钢构件预拼装工程检验批质量验收记录表
GB50205-2001
防腐涂料涂装工程检验批质量验收记录表
GB50205-2001
钢结构防火涂料涂装工程检验批质量验收记录表
GB50205-2001
高强度螺栓连接工程检验批质量验收记录表GB50205-2001（II）
压型金属板工程检验批质量验收记录表
GB50205-2001GD2402032 □□
钢结构工程质量控制资料核查表GJ1.7
有关安全及功能检验和见证检测项目检查记录GJ1.8
钢结构工程观感质量检查记录GJ1.9

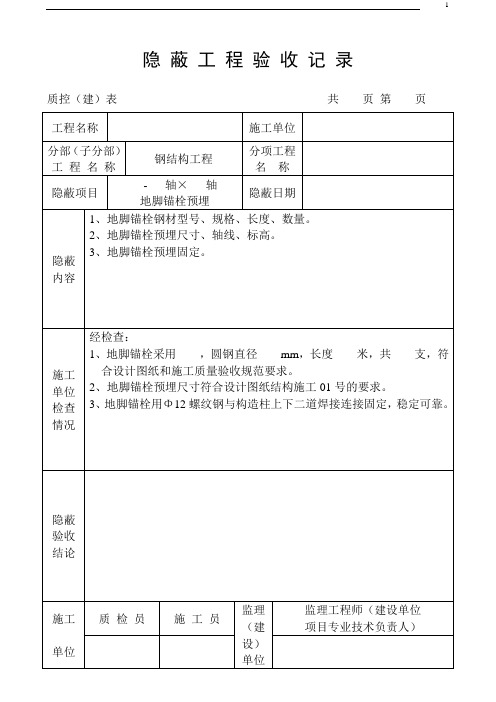

隐蔽工程检查验收记录
（通用）表格
q隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格
隐蔽工程检查验收记录
（通用）表格。

钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。

钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。
