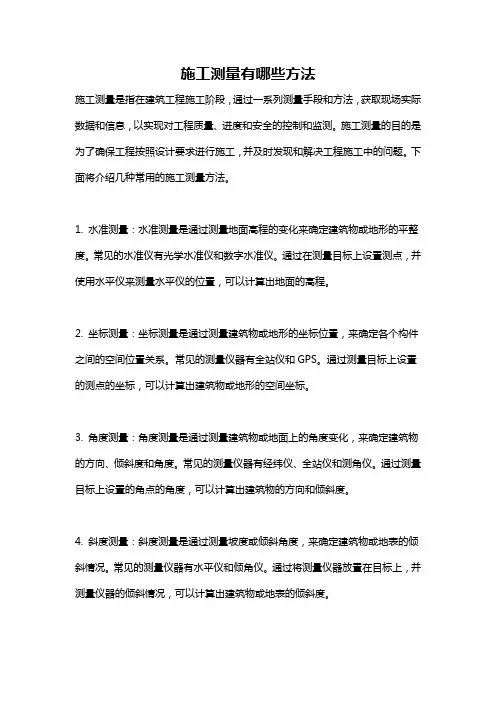

施工测量有哪些方法施工测量是指在建筑工程施工阶段，通过一系列测量手段和方法，获取现场实际数据和信息，以实现对工程质量、进度和安全的控制和监测。
施工测量的目的是为了确保工程按照设计要求进行施工，并及时发现和解决工程施工中的问题。
下面将介绍几种常用的施工测量方法。
1. 水准测量：水准测量是通过测量地面高程的变化来确定建筑物或地形的平整度。
常见的水准仪有光学水准仪和数字水准仪。
通过在测量目标上设置测点，并使用水平仪来测量水平仪的位置，可以计算出地面的高程。
2. 坐标测量：坐标测量是通过测量建筑物或地形的坐标位置，来确定各个构件之间的空间位置关系。
常见的测量仪器有全站仪和GPS。
通过测量目标上设置的测点的坐标，可以计算出建筑物或地形的空间坐标。
3. 角度测量：角度测量是通过测量建筑物或地面上的角度变化，来确定建筑物的方向、倾斜度和角度。
常见的测量仪器有经纬仪、全站仪和测角仪。
通过测量目标上设置的角点的角度，可以计算出建筑物的方向和倾斜度。
4. 斜度测量：斜度测量是通过测量坡度或倾斜角度，来确定建筑物或地表的倾斜情况。
常见的测量仪器有水平仪和倾角仪。
通过将测量仪器放置在目标上，并测量仪器的倾斜情况，可以计算出建筑物或地表的倾斜度。
5. 长度测量：长度测量是通过测量建筑物或地表上的线段长度，来确定建筑物或地表的尺寸大小。
常见的测量仪器有卷尺和测距仪。
通过将测量仪器放置在目标上，并测量线段的长度，可以计算出建筑物或地表的尺寸大小。
6. 面积测量：面积测量是通过测量建筑物或地表上的面积大小，来确定建筑物或地表的覆盖面积。
常见的测量方法有平面测量和立体测量。
通过构建一定的测量网格，并测量网格内的面积大小，可以计算出建筑物或地表的覆盖面积。
7. 倾斜测量：倾斜测量是通过测量建筑物或地表的倾斜情况，来确定建筑物或地表的倾斜角度。
常见的测量仪器有倾斜仪和倾角仪。
通过将测量仪器放置在目标上，并测量仪器的倾斜情况，可以计算出建筑物或地表的倾斜角度。
施工测量有哪些方法施工测量是指在工程施工过程中，通过测量手段获取各种工程量和相关信息的过程。
施工测量是一项重要的技术活动，它为工程施工提供了准确、可靠的数据支持，并对工程的质量、进度和成本等方面起着至关重要的作用。
下面将介绍一些常见的施工测量方法。
一、线路控制测量线路控制测量是指对工程施工中的控制线路进行测量，以确定施工中各种线路的位置、方位和高程等参数。
线路控制测量主要包括水平线测量、垂直线测量和高程控制等内容。
水平线测量通常采用全站仪、经纬仪、水准仪、GPS等仪器进行，通过测量线路上一系列控制点的水平位置，确定线路的线形和方位参数。
垂直线测量主要是通过水准仪等仪器，测量线路上各点的高程，并进行相应的修正和调整，以保证施工中的高程控制精度。
二、尺度测量尺度测量是指对工程施工中各种构筑物、设备和构件的尺度进行测量，以确定其大小和形状，主要包括长度测量、角度测量、形位测量和三维测量等内容。
长度测量是通过测量工具，如卷尺、测距仪、全站仪等，对工程施工中各种线段、间距、跨度等进行测量，以确定其长度。
角度测量是通过测量仪器，如经纬仪、全站仪等，对工程施工中各种角度和方位进行测量，以确定其大小和方向。
形位测量是通过测量仪器，如测量软件等，对工程施工中各种构筑物、设备和构件的形状和位置进行测量，以确定其形位误差和调整量。
三维测量是指对工程施工中各种物体的三维坐标进行测量，以确定其空间位置和形状。
三维测量通常采用全站仪、激光测距仪、GPS等仪器进行，通过测量物体上一系列控制点的三维坐标，确定物体的三维位置。
三、载荷测量载荷测量是指对工程施工中的载荷进行测量，以确定施工中各种载荷的大小和位置等参数。
载荷测量主要包括荷载测量、压力测量、力矩测量和变形测量等内容。
荷载测量是通过测量仪器，如称重传感器、拉压力传感器等，对工程施工中的荷载进行测量，以确定其大小和分布等参数。
压力测量是通过测量仪器，如压力传感器、液位计等，对工程施工中的压力进行测量，以确定其大小和分布等参数。

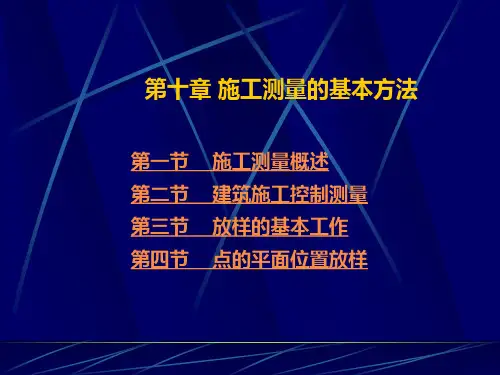

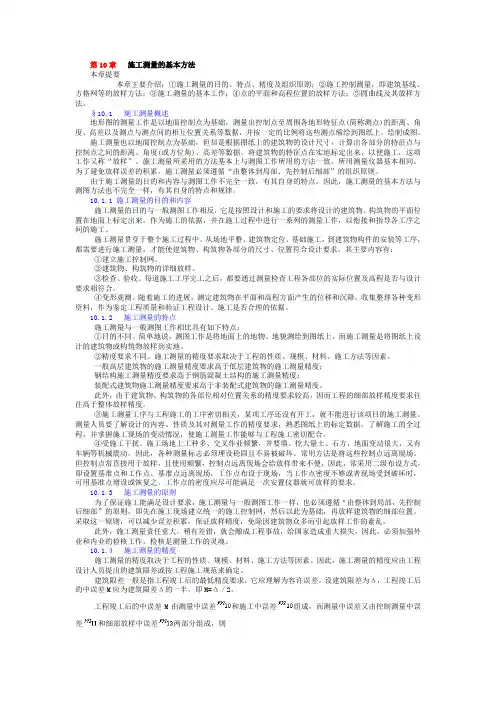

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。
§10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点)的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。
施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据，将建筑物的特征点在实地标定出来，以便施工，这项工作又称“放样”。
施工测量所采用的方法基本上与测图工作所用的方法一致，所用测量仪器基本相同。
为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。
由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。
10.1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。
施工测量贯穿于整个施工过程中。
从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序，都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。
其主要内容有：①建立施工控制网。
②建筑物、构筑物的详细放样。
③检查、验收。
每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
④变形观测。
随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
10.1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

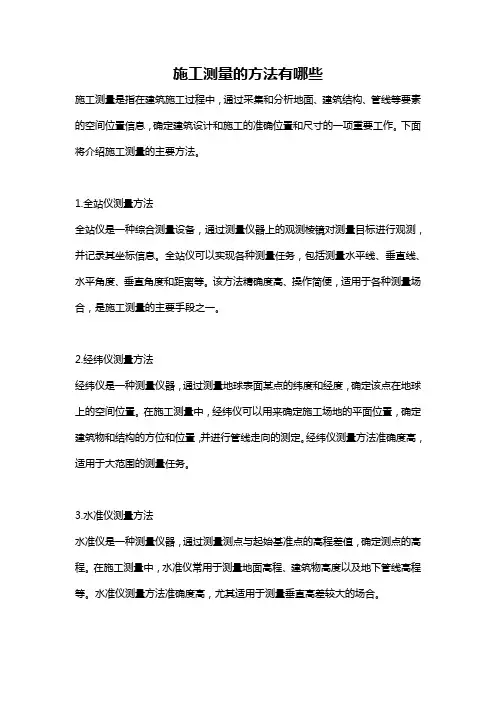

施工测量的方法有哪些施工测量是指在建筑施工过程中，通过采集和分析地面、建筑结构、管线等要素的空间位置信息，确定建筑设计和施工的准确位置和尺寸的一项重要工作。
下面将介绍施工测量的主要方法。
1.全站仪测量方法全站仪是一种综合测量设备，通过测量仪器上的观测棱镜对测量目标进行观测，并记录其坐标信息。
全站仪可以实现各种测量任务，包括测量水平线、垂直线、水平角度、垂直角度和距离等。
该方法精确度高、操作简便，适用于各种测量场合，是施工测量的主要手段之一。
2.经纬仪测量方法经纬仪是一种测量仪器，通过测量地球表面某点的纬度和经度，确定该点在地球上的空间位置。
在施工测量中，经纬仪可以用来确定施工场地的平面位置，确定建筑物和结构的方位和位置，并进行管线走向的测定。
经纬仪测量方法准确度高，适用于大范围的测量任务。
3.水准仪测量方法水准仪是一种测量仪器，通过测量测点与起始基准点的高程差值，确定测点的高程。
在施工测量中，水准仪常用于测量地面高程、建筑物高度以及地下管线高程等。
水准仪测量方法准确度高，尤其适用于测量垂直高差较大的场合。
4.测量仪器辅助法在施工测量中，还可以使用一些测量仪器辅助进行测量。
例如，使用镜头测距仪来测量远距离目标的距离；使用激光测距仪来测量建筑物的高度和距离；使用电子经纬仪来测量建筑物方位等。
这些仪器可以提高测量效率和准确度，是施工测量中常用的辅助手段。
总结起来，施工测量的方法主要包括全站仪测量、经纬仪测量、水准仪测量以及测量仪器辅助法。
这些方法各具特点，可以根据实际需要选择合适的测量手段进行施工测量工作。
在实际应用中，通常会根据测量任务的具体要求和场地条件，综合考虑使用不同的测量方法，以保证施工测量的准确度和效率。
10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。
因此施工之前，在建筑场地应重新建立专门的施工控制网。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。
②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。
③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。
④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。
（2）施工高程控制网 施工高程控制网采用水准网。
2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。
二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

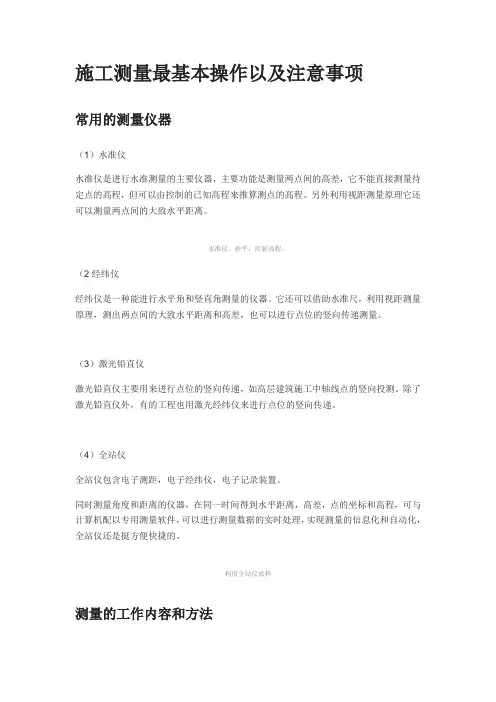

施工测量最基本操作以及注意事项常用的测量仪器（1）水准仪水准仪是进行水准测量的主要仪器，主要功能是测量两点间的高差，它不能直接测量待定点的高程，但可以由控制的已知高程来推算测点的高程。
另外利用视距测量原理它还可以测量两点间的大致水平距离。
水准仪。
抄平，控制高程。
（2经纬仪经纬仪是一种能进行水平角和竖直角测量的仪器。
它还可以借助水准尺，利用视距测量原理，测出两点间的大致水平距离和高差，也可以进行点位的竖向传递测量。
（3）激光铅直仪激光铅直仪主要用来进行点位的竖向传递，如高层建筑施工中轴线点的竖向投测。
除了激光铅直仪外，有的工程也用激光经纬仪来进行点位的竖向传递。
（4）全站仪全站仪包含电子测距，电子经纬仪，电子记录装置。
同时测量角度和距离的仪器，在同一时间得到水平距离，高差，点的坐标和高程，可与计算机配以专用测量软件，可以进行测量数据的实时处理，实现测量的信息化和自动化，全站仪还是挺方便快捷的。
利用全站仪放样测量的工作内容和方法一：平面控制网（1）施工现场测量的主要内容：对已知长度的测设，已知角的测设，建筑物细部点面位置的测设，建筑物细部点高程位置以及倾斜线的测设。
一般的建筑工程通常先布设施工控制网，再以施工控制网为基础，开展建筑物轴线测量和细部放样等测量工作。
（2）建筑物施工平面控制网，要根据建筑物的设计形式的特点布设。
一般设成十字轴线和矩形控制网，也可以根据建筑红线定位。
（3)主要的测量方法：直角坐标法，极坐标法，角度交会法，距离交会法。
用全站仪一般都是采用极坐标法。
二：高程控制网水准点可以设置在平面控制网的标桩或者外围的固定地物上，也可以单独埋设。
水准点的个数不应少于两个。
当采用主要建筑物附近的高程控制点时，也不应少于两个点。
这是为了防止出现误差太大没能发现。
三：结构施工测量（1）主轴线内控制基准点的设置(2）施工层的放线与抄平。
放线：选好内控制基准点在其垂直上方留个放线孔，安装好全站仪仪器，后视。

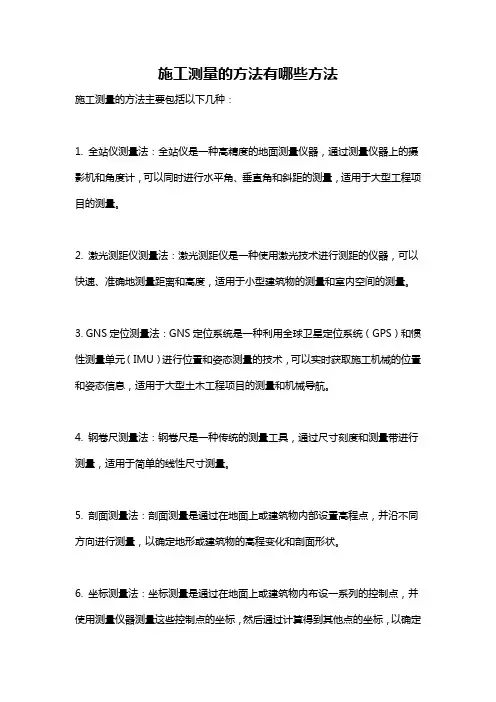

施工测量的方法有哪些方法
施工测量的方法主要包括以下几种：
1. 全站仪测量法：全站仪是一种高精度的地面测量仪器，通过测量仪器上的摄影机和角度计，可以同时进行水平角、垂直角和斜距的测量，适用于大型工程项目的测量。
2. 激光测距仪测量法：激光测距仪是一种使用激光技术进行测距的仪器，可以快速、准确地测量距离和高度，适用于小型建筑物的测量和室内空间的测量。
3. GNS定位测量法：GNS定位系统是一种利用全球卫星定位系统（GPS）和惯性测量单元（IMU）进行位置和姿态测量的技术，可以实时获取施工机械的位置和姿态信息，适用于大型土木工程项目的测量和机械导航。
4. 钢卷尺测量法：钢卷尺是一种传统的测量工具，通过尺寸刻度和测量带进行测量，适用于简单的线性尺寸测量。
5. 剖面测量法：剖面测量是通过在地面上或建筑物内部设置高程点，并沿不同方向进行测量，以确定地形或建筑物的高程变化和剖面形状。
6. 坐标测量法：坐标测量是通过在地面上或建筑物内布设一系列的控制点，并使用测量仪器测量这些控制点的坐标，然后通过计算得到其他点的坐标，以确定
地形或建筑物的空间位置。
7. 摄影测量法：摄影测量是通过航空摄影或卫星影像进行测量，通过对图像进行解析和测量，得到地面或建筑物的三维坐标和尺寸。
以上是施工测量常用的方法，根据具体的测量需求和项目特点，可以选择不同的测量方法进行应用。
